篇一：衍射光强分布的测实验报告衍射光强分布的测量1008406006 物理师范陈开玉摘要：为了观察并验证单缝衍射和多缝衍射的图样以及它们的规律，本实验设计了基于水平光路的测量方法。
运用自动光强记录仪来对衍射现象进行比较函数化的观察。
实验观察到衍射条纹随着缝宽变窄而模糊和间距扩大，并且通过仪器对光强图样的位置定位和夫琅禾费光强的公式来计算单缝的缝宽。
该实验装置结构简单、调节方便、条纹移动清晰。
关键词：衍射自动光强记录仪单缝多缝一、引言光的衍射现象是光的波动性的重要表现，并在实际生活中有较多应用，如运用单缝衍射测量物体之间的微小间隔和位移，或者用于测量细微物体的尺寸等。
本实验要求通过观察、测量夫琅禾费衍射光强分布，加深对光的衍射现象的理解和掌握。
二、实验原理1,衍射的定义: 波遇到障碍物或小孔后通过散射继续传播的现象。
衍射现象是波的特有现象，一切波都会发生衍射现象,而光也是波的一种, 光在传播路径中，遇到不透明或透明的障碍物或者小孔（窄缝），绕过障碍物，产生偏离直线传播的现象称为光的衍射。
衍射时产生的明暗条纹或光环，叫衍射图样2,光的衍射分为夫琅禾费衍射和菲涅尔衍射, 夫琅禾费衍射是指光源和观察点距障碍物为无限远，即平行光的衍射;而菲涅尔衍射是指光源和观察点距障碍物为有限远的衍射.本实验研究的只是夫琅禾费衍射.实际实验中只要满足光源与衍射体之间的距离 ,衍射体至观察屏之间的距离都远大于就满足了夫琅禾费衍射的条件,其中a为衍射物的孔径,λ为光源的波长.3,单缝、单丝衍射原理：如上图所示，a为单缝宽度，缝和屏之间的距离为，为衍射角，其在观察屏上的位置为，离屏幕中心的距离为 =，设光源波长为λ，则有单缝夫琅禾费衍射的光强公式为：式中是中心处的光强，与缝宽的平方成正比。
若将所成衍射图样的光强画成函数图象在坐标系中，则所成函数图象大致如下除主极强外，次极强出现在的位置，它们是超越方程的根，其数值为：对应的值为当角度很小时，满足，则可以近似为因而我们可以通过得出函数中次级强的峰值的横坐标只差来确定狭缝的宽度a4，多缝衍射和干涉原理多缝衍射的示意图如上图，每条缝的宽度为a，两条缝的中心距离为d，其中的每个单缝的衍射光强强度都和之前的单缝衍射光强公式一致。

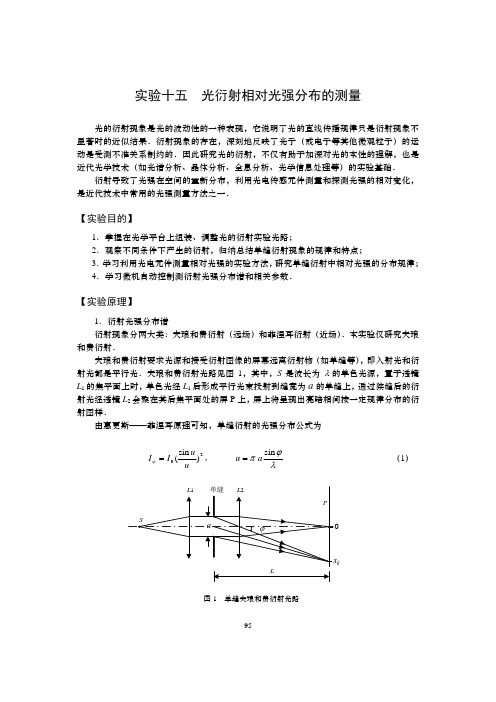

实验十五光衍射相对光强分布的测量
射光强分布谱横坐标的长度数值，即构成一把测定位移的光栅尺．光栅尺可精确测定位移
量，正是利用这个特点在精密仪器和自动控制机床等计量领域，光栅位移传感器有广泛的
应用．本实验中用的光栅尺中，200 mm 长度的光栅为主光栅，它相当于标准器，固定不动．可
动小型光栅为指示光栅，它与光栅探测器联为一体．也就是光栅移动，光探测器同步移动，
衍射导致了光强在空间的重新分布，利用光电传感元件测量和探测光强的相对变化， 是近代技术中常用的光强测量方法之一．
【实验目的】
1．掌握在光学平台上组装、调整光的衍射实验光路； 2．观察不同条件下产生的衍射，归纳总结单缝衍射现象的规律和特点； 3．学习利用光电元件测量相对光强的实验方法，研究单缝衍射中相对光强的分布规律； 4．学习微机自动控制测衍射光强分布谱和相关参数．
为 时，观察点的光强 I值与光波波长和单缝宽度 a 相关．[sin (u) / u]2 常称为单缝衍射 因子，表征衍射光场内任一点相对光强（I I0）的大小．若以 sin为横坐标，（I I0）为 纵坐标，可得到单缝衍射光强的分布谱（如图 2 所示）．
当= 时，
I = I 0
sin k a
（4）
同理，由图 1 也可看出，k 级暗条纹对应的衍射角
tgk
k
xk L
故
k xk aL
（6）
（5）
由以上讨论可知
（1）中央亮条纹的宽度被 k = ±1 的两
暗条纹的衍射角所确定，即中央亮条纹的角宽
度为 2 ． a
（2）衍射角与缝宽 a 成反比，缝加宽
莫尔条纹也移动，位移量为正值；如果指示光栅改变移动方向，光探测器也反方向移动，
莫尔条纹随着改变运动方向，位移量是负值．因而光栅尺能准确地测定指示光栅运动的位
单缝衍射光强的分布测量实验报告
竭诚为您提供优质文档/双击可除单缝衍射光强的分布测量实验报告篇一：衍射光强分布测量衍射光强分布测量***，物理学系摘要：本实验利用激光为光源研究激光经过单缝与单丝时的衍射光强度分布情况。
激光的高准直性符合夫琅和费远场条件，且高单色性保证测量时没有不同波长光的叠加影响。
光感应器方面使用光栅尺与电脑连接做0.02毫米/点的高精度自动扫描。
通过巴比涅原理迂回得到了没有直射光时单丝的衍射光强分布，完整验证了运用衍射光强分布来测量小微物体的长度的方法和可行性，并实际运用此法测量了铜丝和头发丝的直径。
关键词：衍射分布巴比涅原理单缝直径测量ThemeasurementoftheDistributionofLightDiffraction YixiongKeYiLin,DepartmentofphysicsAbstarct：Thisexperimentmadeuseoflaserasthelightsourcetoverif yaseriesofdiffractionpatternsof633nmlaserviadiffere ntsingleslitsandmonofilaments.Thecollimationfeature ofthelasermeetstheconditionofFraunhoferdiffraction, themonochromicfeatureoflaserprovideabetterexperimen talenvironmentthatthediffractionpatternwon`tbeinter ferebythelightofotherwavelength.weuselinearencorder connectedtopcviauLI(universalLaboratoryInterface)as thesensortoautomaticallyscanthediffractionpatternwi ththeratioof0.02mmperdot.weusebabinet’sprincipletogetthediffractionpatternofamonofilament p letelyverifiedthemethodandfeasibilityofmeasuringati nyobjectwithitsdiffractionpattern.Inaddition,wetryt omeasurethediameterofacopperwireandpeople’shairinthiswayKeywords:Diffractiondistributionbabinet`sprinciplesingleslitsmeasureDiameterofthewire1一、引言衍射是波遇到障碍物时便利直线传播的现象。
单缝衍射光强的分布测量实验报告
单缝衍射光强的分布测量实验报告实验名称：单缝衍射光强的分布测量实验目的：1. 了解单缝衍射现象及其规律；2. 掌握测量单缝衍射光强的方法和步骤。
实验器材：1. 单缝光源2. 单缝衍射装置3. 光电探测器4. 数字多道分析器5. 电脑与连接线6. 实验支架7. 高精度尺子实验原理：当光传播到单缝上时，由于光的波动性，出现了衍射现象。
在单缝前方远离缝的一定距离处，出现一系列亮暗的条纹，即衍射图样。
衍射图样反映了波阵面在缝后的衍射情况，通过测量这些条纹的亮度，可以得到单缝衍射光强的分布。
实验步骤：1. 将实验装置搭建好，确保光路正常且稳定。
2. 将光电探测器放置在远离单缝的一定距离处，调整其位置使其刚好能接收到衍射光。
3. 将电脑与数字多道分析器连接。
4. 打开数据采集软件，设置好采集参数。
5. 开始采集数据，持续一段时间，确保得到足够多的数据点。
6. 关闭数据采集软件，保存数据并进行数据分析。
7. 根据采集到的数据绘制单缝衍射光强分布图。
实验结果分析：根据采集到的数据，可以得到每个位置上的光强数值。
通过绘制光强与位置的关系图，可以观察到一系列亮暗条纹的分布。
根据衍射理论可以推导出单缝衍射的光强分布公式：I(x) = (I_0 * sin(β)/β)^2 * (sin(α)/α)^2其中，I(x)为位置x处的光强，I_0为中央最大光强，β为sin(β) = (π* b * sin(α))/λ，b为单缝宽度，α为入射光与垂直方向的夹角，λ为入射光波长。
实验误差分析：1. 由于实验器材和环境的限制，实际测量中可能会存在一定的误差。
2. 光电探测器的位置调整可能不够精确，导致实际测量的位置与理论位置存在偏差。
3. 光源的稳定性对实验结果也有一定影响，光源的波动性会导致实际测量的数值偏差。
4. 数据采集时的误差也需要注意，包括噪声、干扰等。
实验结论：通过实验测量单缝衍射光强的分布，可以得到一系列亮暗条纹的分布情况。
光强分布的测量
光强分布的测量实验一、实验目的１．观察单缝衍射现象，加深对衍射理论的理解。
２．会用光电元件测量单缝衍射的相对光强分布，掌握其分布规律。
３．学会用衍射法测量微小量。
4．验证马吕斯定律。
二、实验原理如图1所示，图1 夫琅禾费单缝衍射光路图与狭缝E 垂直的衍射光束会聚于屏上P 0处，是中央明纹的中心，光强最大，设为I 0，与光轴方向成Ф角的衍射光束会聚于屏上PA 处，PA 的光强由计算可得：式中，b 为狭缝的宽度，λ为单色光的波长，当0=β时，光强最大，称为主极大，主极大的强度决定于光强的强度和缝的宽度。
当πβk =，即：220sin ββI I A =)sin (λφπβb =bKλφ=sin ），，，⋅⋅⋅±±±=321(K时，出现暗条纹。
除了主极大之外，两相邻暗纹之间都有一个次极大，由数学计算可得出现这些次极大的位置在β=±1.43π，±2.46π，±3.47π，…，这些次极大的相对光强I/I0依次为0.047，0.017，0.008，…图2 夫琅禾费衍射的光强分布夫琅禾费衍射的光强分布如图2所示。
图3 夫琅禾费单缝衍射的简化装置用氦氖激光器作光源，则由于激光束的方向性好，能量集中，且缝的宽度b 一般很小，这样就可以不用透镜L 1，若观察屏（接受器）距离狭缝也较远（即D 远大于b ）则透镜L2也可以不用，这样夫琅禾费单缝衍射装置就简化为图3，这时，由上二式可得三、实验装置激光器座、半导体激光器、导轨、二维调节架、一维光强测试装置、分划板、可调狭缝、平行光管、起偏检偏装置、光电探头、小孔屏、数字式检流计、专用测量线等。
Dx /ta n s i n =≈φφxD K b /λ=图4 衍射、干涉等一维光强分布的测试四、实验步骤1. 接上电源（要求交流稳压220V ±11V ，频率50H Z 输出），开机预热15分钟；2. 量程选择开关置于“1”档，衰减旋钮顺时针置底，调节调零旋钮，使数据显示为－.000； （一）单缝衍射一维光强分布的测试1、 按图4搭好实验装置。
干涉与衍射光强分布测量

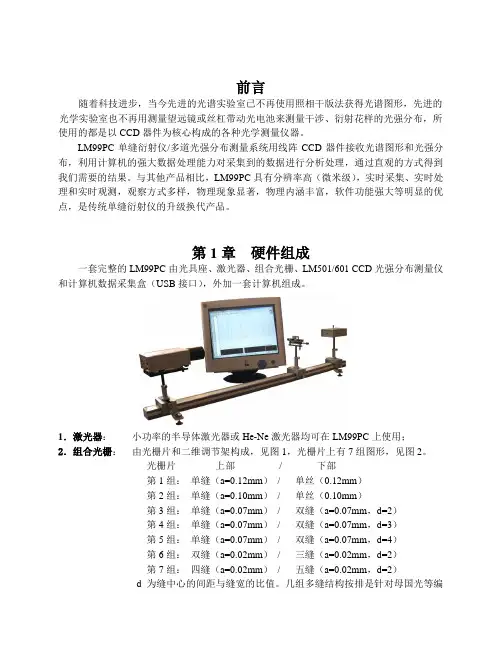

前言随着科技进步，当今先进的光谱实验室已不再使用照相干版法获得光谱图形，先进的光学实验室也不再用测量望远镜或丝杠带动光电池来测量干涉、衍射花样的光强分布，所使用的都是以CCD器件为核心构成的各种光学测量仪器。
LM99PC单缝衍射仪/多道光强分布测量系统用线阵CCD器件接收光谱图形和光强分布，利用计算机的强大数据处理能力对采集到的数据进行分析处理，通过直观的方式得到我们需要的结果。
与其他产品相比，LM99PC具有分辨率高（微米级），实时采集、实时处理和实时观测，观察方式多样，物理现象显著，物理内涵丰富，软件功能强大等明显的优点，是传统单缝衍射仪的升级换代产品。
第1章硬件组成一套完整的LM99PC由光具座、激光器、组合光栅、LM501/601 CCD光强分布测量仪和计算机数据采集盒（USB接口），外加一套计算机组成。
LM99PC外观1．激光器：小功率的半导体激光器或He-Ne激光器均可在LM99PC上使用；2．组合光栅：由光栅片和二维调节架构成，见图1，光栅片上有7组图形，见图2。
光栅片上部/ 下部第1组：单缝（a=0.12mm）/ 单丝（0.12mm）第2组：单缝（a=0.10mm）/ 单丝（0.10mm）第3组：单缝（a=0.07mm）/ 双缝（a=0.07mm，d=2）第4组：单缝（a=0.07mm）/ 双缝（a=0.07mm，d=3）第5组：单缝（a=0.07mm）/ 双缝（a=0.07mm，d=4）第6组：双缝（a=0.02mm）/ 三缝（a=0.02mm，d=2）第7组：四缝（a=0.02mm）/ 五缝（a=0.02mm，d=2）d为缝中心的间距与缝宽的比值。
几组多缝结构按排是针对母国光等编第 1 页 共 21 页《光学》P223~P227；P325~P331的教学内容所设计。
3．计算机数据采集盒：计算机数据采集盒用USB 接口与计算机相连，同时以DB15插座通过电缆线与LM601/501 CCD 光强仪后面板各插孔相连。
单缝衍射光强分布的测定
单缝衍射光强分布的测定光的衍射现象是光的波动性又一重要特征。
单缝衍射是衍射现象中最简单的也是最典型的例子。
在近代光学技术中，如光谱分析、晶体分析、光信息处理等到领域，光的衍射已成为一种重要的研究手段和方法。
所以，研究衍射现象及其规律，在理论和实践上都有重要意义。
实验目的1. 观察单缝衍射现象及特点。
2. 测定单缝衍射时的相对光强分布3. 应用单缝衍射的光强分布规律计算缝的宽度α。
实验仪器光具导轨座，He-Ne 激光管及电源，二维调节架，光强分布测定仪，可调狭缝，狭缝A 、B 。
扩束镜与起偏听偏器，分划板，光电探头，小孔屏，数字式检流计（全套）等。
实验原理光在传播过程中遇到障碍时将绕过障碍物，改变光的直线传播，称为光的衍射。
光的衍射分为夫琅和费衍射与菲涅耳衍射，亦称为远场衍射与近场衍射。
本实验只研究夫琅和费衍射。
理想的夫琅和费衍射，其入射光束和衍射光束均是平行光。
单缝的夫琅和费衍射如图二 所示。
当处于夫琅和费衍射区域，式中α是狭缝宽度，L 是狭缝与屏之间的距离，λ是入射光的波长。
实验时，若取α≤10-4m, L ≥1.00m ，入射光是He-Ne激光，其波长是632.8nm,就可满足上述条件。
所以，实验时就可以采用如图一装置。
λ<<L82α如图二 单缝衍射的光路图1、导轨2、激光电源3、激光器4、单缝或双缝二维调节架5、小孔屏6、一维光强测量装置7、WJF 型数字式检流计根据惠更斯-菲涅耳原理，可导出单缝衍射的光强分布规律为当衍射角ϕ等于或趋于零时，即ϕ=0（或ϕ→0），按式，有故I=I 0，衍射花样中心点P 0的光强达到最大值（亮条纹），称为主极大。
当衍射角ϕ满足时，ｕ=k π 则I=0，对应点的光强为极小（暗条纹）， k 称为极小值级次。
若用X k 表示光强极小值点到中心点P 0的距离，因衍射角ψ甚小，则故X k =L ϕ=k λL/α,当λ、L 固定时，X k 与α成反比。
缝宽α变大，衍射条纹变密；缝宽α变小，衍射条纹变疏。
单缝衍射光强分布的测定
实验名称： 单缝衍射光强分布的测定 实验时间： 实验者：院系： 学号：指导教师签字： 实验目的：1.测定单缝衍射的相对光强分布；2.测定半导体激光器激光的波长。
实验仪器设备：光具座 半导体激光器 可调单缝 硅光电池 光电检流器 移测显微镜 光屏实验原理：1. 夫琅禾费衍射当光在传播过程中经过障碍物，如不透明物体的边缘、小孔、细线、狭缝等时，一部分光会传播到几何阴影中去，产生衍射现象。
衍射通常分为两类：一类是满足衍射屏离光源或接收屏的距离为有限远的衍射，称为菲涅耳衍射；另一类是满足衍射屏与光源和接收屏的距离都是无限远的衍射，也就是照射到衍射屏上的入射光和离开衍射屏的衍射光都是平行光的衍射，称为夫琅禾费衍射。
以波长为λ的单色平行光（实验用散射角极小的激光器产生激光束）垂直通过单缝，经衍射后，在屏上可以得到一组平行于单缝的明暗相间的条纹（夫琅禾费衍射条纹）。
如图所示。
根据惠更斯——菲涅耳原理，可知220sin ββθI I = 由θλπβsin a =得 220)sin ()sin (sin λθπλθπθa a I I =0I I θ叫做相对光强 暗纹条件)0,,2,1(asin =±±==θλθI k k (θ很小，故θθθ≈≈tan sin ，)中央明纹两侧暗条纹之间的角宽a 2λθ=∆ 相邻两暗条纹之间角宽aλθ=∆’ 0=θ时，0I I =θ，此时光强最大，为主最大。
其两侧相邻两暗条纹间都有一个次最大，角位置分别为。
，、、 a47.3a 46.2a 43.1sin λλλθ±±±= 相应的 008.0017.0047.00、、=I I θ 得到单缝衍射相对光强分布曲线2.测入射光波波长dθD x 亮暗在实验中，θ很小，设单缝距屏L ，屏上条纹距中心点为x ，Lx tan sin =≈θθ 由asin λθk=，得对应第一级暗条纹有Lb ∆==asin λθ 则可以测得入射光波波长Lb∆=a λ 操作步骤：1. 根据指导书上的装置图安装好实验仪器；2. 打开激光器，使激光束对准可调狭缝且垂直照射。
光强分布的测量
实验6－21 光强分布的测量实验目的⑴ 观察衍射、干涉、偏振光等现象。
⑵ 测量衍射、干涉、偏振光等的光强分布。
⑶ 验证马吕斯定律。
实验原理光的衍射现象是光的波动性的重要表现。
根据光源及观察衍射图象的屏幕（衍射屏）到产生衍射的障碍物的距离不同，分为菲涅耳衍射和夫琅禾费衍射两种，前者是光源和衍射屏到衍射物的距离为有限远时的衍射，即所谓近场衍射；后者则为无限远时的衍射，即所谓远场衍射。
于无限远），即要求照射到单缝上的入射光、衍射光都为平行光，屏应放到相当远处，在实验中只用两个透镜即可达到此要求。
实验光路如图1所示，与狭缝E 垂直的衍射光束会聚于屏上P 0是中央明纹的中心，光强最大，设为I 0与光轴方向成φ角的衍射光束会聚于屏上P A 处，P A 的光强由计算可得：)sin (;sin 220λφπβββb I I A == （1）式中，b 为狭缝的宽度，λ波长，φ为衍射角，当φ=0时，I =I 0这就是平行于光轴的光汇聚处，亮条纹的中心点的光强，当β=K π，即：....3,2,1sin ±±±==k bKλφ（2时，I =0应的位置为暗条纹中心。
用氦氖激光器作光源，则由于激光束的方向性好，能量集中，且缝的宽度b 一般很小，这样就可以不用透镜L 1，若观察屏（接受器）距离狭缝也较远（即D 远大于b ）则透镜L 2也可以不用，这样夫琅禾费单缝衍射装置就简化为图2，这时，D x /tan sin =≈≈φφφ （3）由（2）、（3）二式可得x D K b /λ= （由以上可见：⑴ 中央亮条纹的宽度被k =±1的衍射角所确定，即中央条纹的角宽度为：bλφ2=∆ （⑵衍射角φ与缝宽b 足够大时（b >>λ）可以忽略，从而可将光看作沿直线传播。
⑶对应任何两相邻暗条纹，Δφ=λ/b ，即暗条纹是以P 0右对称分布的。
⑷除了主极大之外，两相邻暗纹之间都有一个次极大，他们的宽度是中央亮条纹宽度的二分之一，由数学计算可得出这些次极大的位置在β=±1.43π，±2.46π，±3.47π，…，这些次极大的相对光强I/I 0依次为0.047，0.017，0.008，…夫琅禾费衍射的光强分布如图3所示。
单缝衍射的光强分布的测量
单缝衍射的光强分布的测量单缝衍射是一种经典的光学现象，它描述了光通过一个窄缝缝隙后，会产生一系列暗纹和明纹的分布图案。
这一现象被广泛应用于科学研究和工业应用中，因此对单缝衍射的光强分布测量具有重要意义。
本文将介绍单缝衍射的基本理论、实验装置和光强分布的测量方法。
一、单缝衍射的基本理论单缝衍射是一种衍射现象，它是指光通过一个宽度为d的狭缝时所产生的衍射效应。
根据光的波动理论，当光线通过一个宽度为d的孔或缝隙时，光线被分散成许多波前，这些波前互相干涉，从而形成了一系列明暗条纹。
这些条纹的间距和亮度取决于光波的波长和狭缝的尺寸。
根据菲涅耳衍射理论，单缝衍射的光强分布可以用以下公式来描述：I = I_0 × (sin(πa/λ) / (πa/λ))^2 × (sin(πd/λ) / (πd/λ))^2其中，I_0为入射光的强度；a为缝隙中心到屏幕的距离；d为缝隙的宽度；λ为光的波长。
根据公式可知，单缝衍射的光强分布具有典型的中央最大值和一系列交替的暗纹和明纹，它们的间距和强度都取决于λ和d的大小比。
实验中，测量单缝衍射光强分布是通过光强计测量光的强度分布，然后将测量的数据与理论公式进行比较，从而验证光的波动性和理论模型。
二、实验装置为了测量单缝衍射的光强分布，需要有一个正常的光源，一个单缝和一个光强计。
下面是实验装置的详细介绍：1. 光源实验中所需的光源可以是激光、白光、单色光等。
其中，激光通常是最好的光源，因为它的频率和波长比较稳定，光的强度高，并且方向性强，易于控制。
激光通常被用于高精度的光学测量和调整，但是它也比较昂贵，容易受到环境噪声的干扰。
2. 单缝单缝通常是由金属或化学纤维制成的，其宽度一般在微米级别。
单缝可以通过微加工技术制造，也可以购买专业的单缝板。
实验中要保证单缝的宽度精度和平面度，这对于结果的精度有很大的影响。
3. 光强计光强计是实验中测量光强分布的重要工具。
它可以是钨丝光电池、光电二极管、CCD 相机等。
