东北大学自动控制原理答案(2008)

1-1试举几个开环与闭环自动控制系统的例子，画出它们的框图，并说明它们的工作原理，讨论其特点。

1-2闭环自动控制系统是由哪些环节组成的？各环节在系统中起什么作用？1-3图P1-1所示，为一直流发电机电压自动控制系统。

图中，1为发电机；2为减速器；3为执行机构；4为比例放大器；5为可调电位器。

（1）该系统由哪些环节组成，各起什么作用？（2）绘出系统的框图，说明当负载电流变化时，系统如何保持发电机的电压恒定。

（3）该系统是有差还是无差系统？（4）系统中有哪些可能的扰动？U的极性接反，成为正反馈系统，对1-4图1-6所示闭环调速系统，如果将反馈电压f系统工作有什么影响？此时各环节工作于什么状态？电动机的转速能否按照给定值运行？1-5图P1-2为仓库大门自动控制系统。

试说明自动控制大门开启和关闭的工作原理。

如果大门不能全开或全关，则怎样进行调整？图P1-1 电压自动控制系统图P1-2 仓库大门控制系统2-1 试求出图P2-1中各电路的传递函数。

图P2-12-2 试求出图P2-2中各有源网络的传递函数。

图P2-22-3 求图P2-3所示各机械运动系统的传递函数。

（1）求图（a ）的 ()()?=s X s X r c （2）求图（b ）的()()?=s X s X r c （3）求图（c ）的()()?12=s X s X （4）求图（d ）的 ()()?1=s F s X图P2-32-4 图P2-4所示为一齿轮传动机构。

设此机构无间隙、无变形，求折算到传动轴上的等效转动惯量、等效粘性摩擦系数和()()()s M s s W 2θ=。

图P2-4 图P2-52-5 图P2-5所示为一磁场控制的直流电动机。

设工作时电枢电流不变，控制电压加在励磁绕组上，输出为电机角位移，求传递函数()()()s u s s W r θ=。

2-6 图P2-6所示为一用作放大器的直流发电机，原电机以恒定转速运行。

试确定传递函数()()()s W s U s U r c =，设不计发电机的电枢电感和电阻。

东北大学继续教育学院自动控制原理试卷（作业考核线上2） A 卷（共 3 页）一、（30分）回答下列各题1、自动控制系统由哪些基本环节组成？各环节的功能是什么？（10分）答：（1）控制对象或调节对象——要进行控制的设备或过程。

（2）执行机构——一般由传动装置和调节机构组成。

执行机构直接作用于控制对象，使被控制量达到所要求的数值。

（3）检测装置或传感器——该装置用来检测被控制量，并将其转换为与给定量相同的物理量。

（4）给定环节——设定被控制量的给定值的装置。

（5）比较环节——将所检测的被控制量与给定量进行比较，确定两者之间的偏差量。

（6）中间环节——一般包括比较环节和校正环节。

2、传递函数适合哪类控制系统？如何定义？（10分）答：传递函数适合线性连续系统。

其定义为：零初始条件下，输出量的拉氏变换与输入量的拉氏变换之比。

3、通常有哪几种减小稳态误差的途径？（10分）答：减小稳态误差的途径：增大系统的开环放大系数；提高开环传递函数中的串联积分环节的阶次N；采用补偿的方法——复合控制或前馈控制。

二、（20分）已知系统结构如图1所示，试化简结构图，并求出系统的开环传递函数和闭环传递函数以及误差传递函数。

学习中心：院校学号： 姓名图1解：开环传递函数))((4321G G G G W K -+= 闭环传递函数121234()1()()B G G W G G G G +=++-误差传递函数Ke W W +=11三、（20分）已知一单位负反馈控制系统的开环传递函数为()(1)KK K W s s s τ=+，其单位阶跃响应曲线如图2所示，图中的 1.25m X =， 1.5m t s =。

试确定系统参数K K 及τ值。

图2解由图2可知221 1.51() 1.251%100%100%25%100%()1m n m t x x e x ξωξσ--⎧==⎪-⎪⎨⎪-∞-=⨯=⨯==⨯⎪∞⎩解得 0.42.285 nξω≈⎧⎨≈⎩本系统的开环传递函数整理为()1KK K W s s s ττ=⎛⎫+ ⎪⎝⎭与标准形式()()22nk n W s s s ωξω=+相对比得 22 2.2851 220.4 2.285K n nK ωτξωτ⎧==⎪⎪⎨⎪==⨯⨯⎪⎩解得 2.8560.547 K K τ≈⎧⎨≈⎩四、（20分）试绘制下列环节的对数频率特性。

1.闭环控制系统的基本环节及作用：1、给定环节：设定被控制的给定值的装置2、比较环节：将所检测的的被控制量与给定量进行比较，确定两者之间的偏差量3、校正环节：将比较环节的输出量转化为标准信号4、放大环节：将偏差信号变换成适于控制执行机构工作的信号5、执行机构:直接作用于控制对象，使被控量达到所要求的数值6、被控对象或调节对象:指要进行控制的设备或过程7、检测装置或传感器：用来检测被控量，并将其转换为与给定量相同的物理量2.什么是系统的暂态过程？对于一般的控制系统，当给定量或扰动量突然增加到某一个值时，输出量的暂态过程如何？（1）暂态过程：系统从一个稳态过渡到新的稳态的过渡过程（2）输出量的暂态过程可能有以下几种情况：1.单调过程。

输出量单调变化，缓慢达到新的稳态值。

2.衰减振荡过程。

被控制量变化很快，产生超调，经过几次振荡后，达到新的稳定工作状态。

3.持续振荡过程。

被控制量持续振荡，始终不能达到新的稳定工作状态。

4.发散振荡过程。

被控制量发散振荡，不能达到所要求的稳定工作状态。

3.如何区分线性系统和非线性系统？可以通过线性和非线性各自的特性区分，线性系统具有叠加性和齐次性，非线性系统则不具备以上特性。

非线性系统不仅与系统的结构和参数有关，还与系统的初始条件有关。

4.按给定力量的特征，系统可分成哪几种类型？1.恒值系统。

恒值系统的给定量保持不变。

（输出量恒定不变）2.随动系统。

随动系统中的给定量按照事先未知的时间函数变化。

（输出量跟随给定量的变化，所以也可以叫做同步随动系统）3.程序控制系统。

这种系统的给定量是按照一定的时间函数变化的。

（输出量与给定量的变化规律想同）5.简述控制系统性能指标。

自动控制系统的性能指标通常是指系统的稳定性，稳态性能和暂态性能。

稳定性：自动控制系统的首要条件时系统能稳定正常运行。

稳态性能：系统稳态误差的大小反映了系统的稳态精度，它表明了系统控制的准确程度。

暂态性指标：1.最大超调量σ％：输出最大值与输出稳态值的相对误差。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。

用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。

(2)弊端：不可以自动调理被控量的偏差。

所以系统元器件参数变化，外来未知扰动存在时，控制精度差。

2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。

它是一种按偏差调理的控制系统。

在实质中应用宽泛。

⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。

1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。

闭环控制系统常采纳负反应。

由1-1 中的描绘的闭环系统的长处所证明。

比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。

1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。

控制的目的是保持水位为必定的高度。

19春学期《自动控制原理Ⅰ》在线作业1最大超调量越大，说明系统过渡过程越不平稳。

A.是B.否正确答案:A调节时间的长短反映了系统动态响应过程的波动程度，它反映了系统的平稳性。

A.是B.否正确答案:BA.是B.否正确答案:A对于最小相位系统，相位裕度等于零的时候表示闭环系统处于临界稳定状态。

（）A.是B.否正确答案:A开环对数频率特性的中频段反映了系统的稳定性和暂态性能。

（）A.是B.否正确答案:A典型的非线性环节有继电器特性环节、饱和特性环节、不灵敏区特性环节等。

A.是B.否正确答案:A振荡次数越少，说明系统的平稳性越好。

A.是B.否正确答案:A系统结构图等效变换的原则是，换位前后的（）保持不变。

A.输入信号B.输出信号C.反馈信号D.偏差信号正确答案:B上升时间指系统的输出量第一次达到输出稳态值所对应的时刻。

A.是B.否正确答案:A开环对数频率特性的低频段反映了系统的控制精度。

（）A.是B.否正确答案:A在典型二阶系统中，当（）时，系统是不稳定的。

A.AB.BC.CD.D正确答案:DA.是B.否正确答案:B典型二阶系统，（）时为二阶工程最佳参数。

A.AB.BC.CD.D正确答案:B时滞环节在一定条件下可以近似为（）A.比例环节B.积分环节C.微分环节D.惯性环节正确答案:D最大超调量反映了系统的平稳性。

A.是B.否正确答案:A自动控制系统按其主要元件的特性方程式的输入输出特性，可以分为线性系统和非线性系统。

A.是B.否正确答案:A频率特性可分解为相频特性和幅频特性。

（）A.是B.否正确答案:A对于最小相位系统，相位裕度大于零的时候表示闭环系统是不稳定的。

（）A.是B.否正确答案:B在典型二阶系统中，（）时，系统是不稳定的。

A.过阻尼状态B.欠阻尼状态C.临界阻尼状态D.无阻尼状态正确答案:D最大超调量反映了系统的A.稳定性B.快速性C.平稳性D.准确性正确答案:C对于一般的控制系统，输出量的暂态过程中，下列哪种情况是稳定的A.持续振荡过程B.衰减振荡过程C.发散振荡过程D.等幅振荡过程正确答案:B振荡次数越多，说明系统的平稳性越好。

第一章1、什么就是自动控制系统？自动控制系统通常由哪些基本环节组成？各环节起什么作用？1) 在无人直接参与下可使生产过程或其她过程按期望规律或预定程序进行的控制系统。

2) 6部分:控制对象:要进行控制的设备或过程;执行机构:直接作用于控制对象,使被控制量达到所要求的数值;检测装置:检测被控制量;给定环节:设定被控制量的给定值的装置;比较环节:检测的被控制量与给定量比较,确定两者之间的偏差量;中间环节:一般为放大环节,将偏差信号变换成适于控制执行机构执行的信号。

2、试比较开环控制系统与闭环控制系统的优缺点1) 工作原理:开环控制系统不能检测误差,也不能校正误差,控制精度与抑制干扰的性能都比较差,而且对系统参数的变动很敏感。

闭环控制系统可以根据检测误差,从而抗干扰性强。

2) 结构组成:开环系统没有检测设备,组成简单。

闭环系统由于添加了纠正偏差的环节,所以成本较高。

3) 稳定性:开环控制系统的稳定性比较容易解决。

闭环系统中反馈回路的引入增加了系统的复杂性。

3、什么就是系统的暂态过程？对一般的控制系统,当给定量或扰动量突然增加到某一个值时,输出量的暂态过程如何？1) 系统从一个稳态过度到另一个稳态的需要经历的过渡过程。

2) 单调过程;衰减振荡过程;持续振荡过程;发散振荡过程。

第二章1、什么就是系统的数学模型？在自动控制系统中常见的数学模型形式有哪些？1) 描述系统因果关系的数学表达式2) 微分方程、传递函数、状态方程、传递矩阵、结构框图与信号流图。

2、简要说明用解析法编写自动控制系统动态微分方程的步骤。

1) 确定系统的输入量与输出量;2) 从系统的输入端开始,沿着信号传递方向,逐次依据组成系统各元部件的有关物理规律,列写元件或环节的微分方程;3) 消除中间变量,建立只有输入量与输出量及其各阶导数构成的微分方程。

3、什么就是小偏差线性化？这种方法能够解决哪类问题？就就是将一个非线性函数在工作点展开成泰勒级数,略去二次以上的高次项,得到线性化方程,用来替代原来的非线性函数。

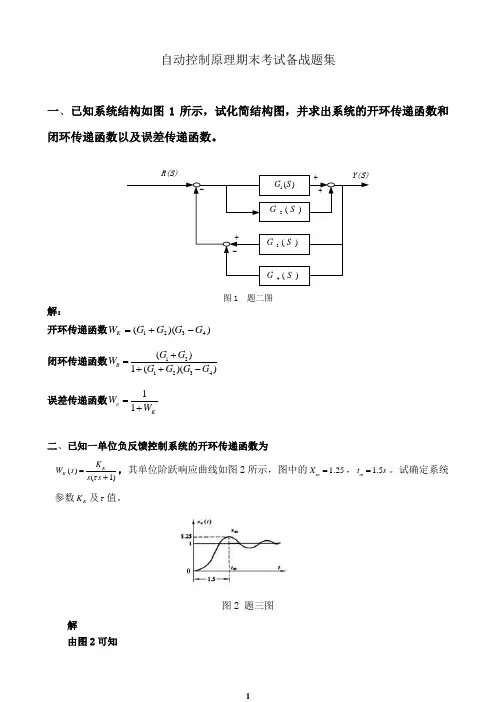

自动控制原理期末考试备战题集一、已知系统结构如图1所示，试化简结构图，并求出系统的开环传递函数和闭环传递函数以及误差传递函数。

)(1S G )(2S G)(3S G)(4S G--+++R(S)Y(S)图1 题二图解：开环传递函数))((4321G G G G W K -+= 闭环传递函数121234()1()()B G G W G G G G +=++-误差传递函数Ke W W +=11二、已知一单位负反馈控制系统的开环传递函数为()(1)KK K W s s s τ=+，其单位阶跃响应曲线如图2所示，图中的 1.25m X =， 1.5m t s =。

试确定系统参数K K 及τ值。

图2 题三图解由图2可知1.5() 1.251%100%100%25%100%()1m m t x x e x σ⎧=⎪⎪⎨⎪-∞-=⨯=⨯==⨯⎪∞⎩解得 0.42.285 nξω≈⎧⎨≈⎩本系统的开环传递函数整理为()1KK K W s s s ττ=⎛⎫+ ⎪⎝⎭与标准形式()()22nk n W s s s ωξω=+相对比得 22 2.2851 220.4 2.285K n nK ωτξωτ⎧==⎪⎪⎨⎪==⨯⨯⎪⎩解得 2.8560.547 K K τ≈⎧⎨≈⎩三、试绘制下列环节的对数频率特性。

(1) ()320s W s s +=+ (2) ()()0.20.02s W s s s +=+解：(1) 203)(++=s s s W 13320120s s +=+ ()13320120j W j j ωωω⎛⎫+ ⎪⎝⎭=+ ()A ω=()arctanarctan320ωωϕω=-()22320lg 20lg 120lg 120320L ωωω⎛⎫⎛⎫=++-+ ⎪ ⎪⎝⎭⎝⎭交接频率为 13ω=, 220ω=。

对数幅频特性分为三段： 10ωω<<，高度为320lg20的水平线； 12ωωω<<，特性斜率为20/dB dec +；2ωω<<∞，特性斜率为0/dB dec 。

普通高等教育“十一五”国家级规划教材全国高等专科教育自动化类专业规划教材《自动控制原理》习题答案主编：陈铁牛机械工业出版社1-11-21-3闭环控制系统主要由被控对象，给定装置，比较、放大装置，执行装置，测量和变送装置，校正装置等组成。

被控对象：指要进行控制的设备和过程。

给定装置：设定与被控量相对应给定量的装置。

比较、放大装置：对给定量与测量值进行运算，并将偏差量进行放大的装置。

执行装置：直接作用于控制对象的传动装置和调节机构。

测量和变送装置：检测被控量并进行转换用以和给定量比较的装置。

校正装置：用以改善原系统控制性能的装置。

题1-4答：（图略）题1-5答：该系统是随动系统。

（图略）题1-6答：（图略）题2-1 解：（1）F(s)=12s 1+-Ts T（2）F(s)=0.5)421(2+-s s（3）F(s)=428+⋅s es sπ（4）F(s)=25)1(12+++s s（5）F(s)=32412ss s ++ 题2-2 解：(1) f(t)=1+cost+5sint (2) f(t)=e -4t(cost-4sint)(3) f(t)=t t t te e e 101091811811----- (4) f(t)= -tt t te e e ----+-3118195214(5) f(t)= -tt e e t 4181312123--+++题2-3 解：a)dtdu u C R dt du R R c c r 22111=++）（ b)r c c u CR dt du R R u C R dt du R R 1r 12112111+=++）（ c) r r r c c c u dtdu C R C R dtu d C C R R u dtdu C R C R C R dtu d C C R R +++=++++）（）（1211222121122111222121 题2-4 解：a) G(s)=1)(212++s T T sT (T 1=R 1C, T 2=R 2C )b) G(s)=1)(1212+++s T T s T (T 1=R 1C, T 2=R 2C )c) G(s)= 1)(1)(32122131221+++++++s T T T s T T s T T s T T (T 1=R 1C 1, T 2=R 1C 2, T 3=R 2C 1, T 4=R 2C 2 )题2-5 解：(图略)题2-6 解：33)(+=Φs s 题2-7 解：a) ksf ms s +-=Φ21)(b) )()()(1))(1)(()(21221s G s G s G s G s G s +++=Φc) )()(1)())()(()(31321s G s G s G s G s G s ++=Φd) )()()()(1))()()(323121s G s G s G s G s G s G s -+-=Φe) G(s)=[G 1(s)- G 2(s)]G 3(s)f) )()()()()()()()()()(1)()()()()(43213243214321s G s G s G s G s G s G s G s G s G s G s G s G s G s G s +-++=Φg) )()()()()()()()(1)()()()(43213212321s G s G s G s G s G s G s G s G s G s G s G s -+-=Φ题2-8 解：102310)1()()(k k s s T Ts k k s R s C ⋅++++⋅=1023101)1()()(k k s s T Ts k k s N s C ⋅++++⋅=1023102)1()()(k k s s T Ts s T k k s N s C ⋅++++⋅⋅⋅= 题2-9 解：)()()()(1)()()(4321111s G s G s G s G s G s R s C +=)()()()(1)()()(4321222s G s G s G s G s G s R s C +=)()()()(1)()()()()(432142121s G s G s G s G s G s G s G s R s C +=)()()()(1)()()(4321412s G s G s G s G s G s R s C += 题2-10 解：(1)3212321)()(k k k s k k k s R s C +=3212032143)()()(k k k s s G k k k s k k s N s C +⋅+= (2) 2140)(k k sk s G ⋅-= 题2-11 解：122212211111)()1()()(z z s T s T T C s T T s T k k s s m m d e L ⋅++⋅+++⋅=ΘΘ (T 1=R 1C, T 2=R 2C, T d =L a /R a , T m =GD 2R a /375C e C m )第三章 习题答案3-1． s T 15=（取5%误差带） 3-2． 1.0=H K K=2 3-3．当系统参数为：2.0=ξ，15-=s n ω时，指标计算为：%7.52%222.0114.32.01===-⨯---e eξξπσs t ns 352.033=⨯==ξωs t n p 641.02.01514.3122=-⨯=-=ξωπ当系统参数为：0.1=ξ，15-=s n ω时，系统为临界阻尼状态，系统无超调，此时有：st ns 95.057.10.145.67.145.6=-⨯=-=ωξ3-4．当110-=s K 时，代入上式得：110-=s n ω，5.0=ξ，此时的性能指标为：%3.16%225.0114.35.01===-⨯---e eξξπσs t ns 6.0105.033=⨯==ξωs t n p 36.05.011014.3122=-⨯=-=ξωπ当120-=s K 时，代入上式得：11.14-=s n ω，35.0=ξ，此时的性能指标为：%5.30%2235.0114.335.01===-⨯---e eξξπσs t ns 6.01.1435.033=⨯==ξω由本题计算的结果可知：当系统的开环放大倍数增大时，其阻尼比减小，系统相对稳定性变差，系统峰值时间变短，超调量增大，响应变快，但由于振荡加剧，调节时间不一定短，本题中的调节时间一样大。

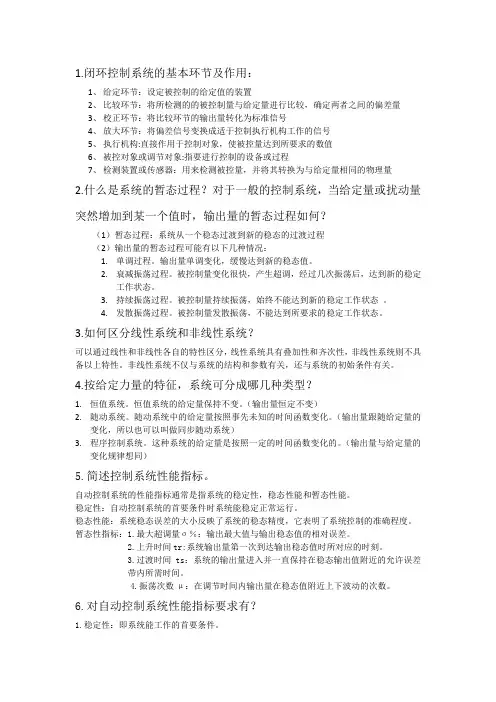

1.闭环控制系统的基本环节及作用：1、给定环节：设定被控制的给定值的装置2、比较环节：将所检测的的被控制量与给定量进行比较，确定两者之间的偏差量3、校正环节：将比较环节的输出量转化为标准信号4、放大环节：将偏差信号变换成适于控制执行机构工作的信号5、执行机构:直接作用于控制对象，使被控量达到所要求的数值6、被控对象或调节对象:指要进行控制的设备或过程7、检测装置或传感器：用来检测被控量，并将其转换为与给定量相同的物理量2.什么是系统的暂态过程？对于一般的控制系统，当给定量或扰动量突然增加到某一个值时，输出量的暂态过程如何？（1）暂态过程：系统从一个稳态过渡到新的稳态的过渡过程（2）输出量的暂态过程可能有以下几种情况：1.单调过程。

输出量单调变化，缓慢达到新的稳态值。

2.衰减振荡过程。

被控制量变化很快，产生超调，经过几次振荡后，达到新的稳定工作状态。

3.持续振荡过程。

被控制量持续振荡，始终不能达到新的稳定工作状态。

4.发散振荡过程。

被控制量发散振荡，不能达到所要求的稳定工作状态。

3.如何区分线性系统和非线性系统？可以通过线性和非线性各自的特性区分，线性系统具有叠加性和齐次性，非线性系统则不具备以上特性。

非线性系统不仅与系统的结构和参数有关，还与系统的初始条件有关。

4.按给定力量的特征，系统可分成哪几种类型？1.恒值系统。

恒值系统的给定量保持不变。

（输出量恒定不变）2.随动系统。

随动系统中的给定量按照事先未知的时间函数变化。

（输出量跟随给定量的变化，所以也可以叫做同步随动系统）3.程序控制系统。

这种系统的给定量是按照一定的时间函数变化的。

（输出量与给定量的变化规律想同）5.简述控制系统性能指标。

自动控制系统的性能指标通常是指系统的稳定性，稳态性能和暂态性能。

稳定性：自动控制系统的首要条件时系统能稳定正常运行。

稳态性能：系统稳态误差的大小反映了系统的稳态精度，它表明了系统控制的准确程度。

暂态性指标：1.最大超调量σ％：输出最大值与输出稳态值的相对误差。

自动控制原理1试题答案及评分参考一、单项选择题（每小题 1 分，共 20 分）1 .C2 .A3 .C4 .A5 .B6 .C7 .B8 .B9 .A 10.D 11.A 12.C 13.C 14.C 15.D 16.B 17.A 18.B 19.C 20.B 二、填空题(每空 1 分, 共 10 分)21.反馈控制 22.传递函数 23.时间常数T (或常量) 24.偏移程度 25.开环幅频特性 26.阶跃信号 27.相位 28.±45︒ 29.比例 30.远 三、名词解释(每小题 3 分, 共 15 分)31.指动态过程的振荡倾向和系统能够恢复平稳状态的能力。

32.输出变量正比于输入变量的微分（或)()(0t xk t x i =） 33.系统响应曲线达到并一直保持在允许衰减范围内的最短时间34.当乃氏图随ω增加逆时针从第二象限越过负实轴向第三象限去时，叫正穿越。

35.指当系统某个参数（如开环增益K ）由零到无穷大变化时，闭环特征根在s 平面上移动的轨迹。

四、简答题(每小题 5 分, 共 25 分)36.传递函数是线性定常系统输出的拉氏变换与输入的拉氏变换之比，它通常不能表明系统的物理特性和物理结构，因此说物理性质不同的系统，其传递函数可能相同。

（3分）举例说明(2分)略，答案不唯一。

37.常用的方法（两方法选1即可）：其单位阶跃响应曲线在 0.632（2.5分）稳态值处，经过的时间t ＝T （2.5分）；或在 t ＝0处曲线斜率 k ＝1/T ，t s ＝（3~4）T 38.高阶系统中距离虚轴最近的极点，其附近没有零点，它的实部比其它极点的实部的1/5还小，称其为主导极点。

（2分）将高阶系统的主导极点分析出来，利用主导极点来分析系统，相当于降低了系统的阶数，给分析带来方便。

（2分） 举例说明(1分)略，答案不唯一。

39.偏差信号：输入信号与反馈信号之差；（1.5分）误差信号：希望的输出信号与实际的输出信号之差。

1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。

解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。

如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。

外扰是系统的输入量。

给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。

反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。

2 请说明自动控制系统的基本组成部分。

解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。

③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。

常用的比较元件有差动放大器、机械差动装置和电桥等。

⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。

常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。

如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。

⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。

常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。

3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
