电路仿真与实践实验报告第一次试验一、实验要求1.分析第二章到第七章例题中电路的功能与仪表2.分析课后习题3.10,7.6,7.8二、实验环境Windows XP Multisim 11三、仿真内容与步骤1、第二章1）测试晶体管输出特性曲线电路仪表：IV-Analysis2）音频放大器仿真电路器件：电阻、电容、晶体管、场效应管、交流电源、直流电源3）音频放大电路仪表：信号发生器、示波器4）共源极场效应放大电路器件：场效应管、电阻、电容2、第三章1）+5V稳压电路仪表：LM7805、V oltmeter2）添加多页连接器的+5V稳压电路器件：78053）+15V稳压电路仪表：LM7815、V oltmeter4）添加多页连接器的+15V稳压电路器件：78155）-15V稳压电路仪表：LM7915、V oltmeter6）添加多页连接器的-15V稳压电路仪表：LM79157）+5V稳压电路仪表：lm7805、V oltmeter8）数字钟晶振时基仿真电路仪表：示波器3、第四章1）100进制升降计数器安捷伦示波器输出显示仪表：Agilent 54622D示波器2）测试晶体管输出特性曲线电路仪表：IV图示仪3）仪表：Tektronic TDS 2024型数字示波器4）正弦波产生电路仪表：Agilent33120A函数发生器、Oscilloscope示波器5）Agilent33120A函数发生器产生按指数上升函数仪表：Agilent33120A函数发生器、Oscilloscope示波器6）10位倒计时仪表：Agilent 示波器7）测量直流电压比率电路仪表：Agilent万用表8）共发射极三极管放大电路仪表：波特图仪9）电流探针应用电路仪表：电流探针、Oscilloscope示波器10）仪表：函数信号发生器、Oscilloscope示波器11）仪表：静态探针DescriptionBox设置12）显示李沙育图形仪表：Oscilloscope示波器13）用逻辑分析仪观察字信号发生器的输出仪表：Logic Analyzer、Word Generator14）电路功能电路输出Y=AB+AB’+BC仪表：逻辑转换仪15）频率计应用仪表：频率计16）混频电路仪表：频谱分析仪17）三极管放大电路仪表：失真分析仪18）信号运算电路仪表：四通道示波器19）用Tektronic TDS 2024型数字示波器完成FFT运算仪表：Tektronic TDS 2024型数字示波器20）测量电路功率与功率因数仪表：瓦特表、万用表21）数字万用表测电压仪表：数字万用表22）RF仿真电路仪表：网络分析仪23）字信号发生器产生循环二进制数仪表：字信号发生器4、第五章1）BJT Analyzer2）Impedance Meter阻抗表3）Microphone，示波器4）Signal Analyzer，示波器5）Signal Generator，示波器6）Microphone，speaker7）Signal Generator，示波器5、第七章1）电路功能：振荡器电路2）电路功能：参数扫描分析3）电路功能：传递函数分析4）电路功能：单一频率交流分析5）电路功能：傅里叶分析6）电路功能：交流分析7）电路功能：灵媒度分析8）电路功能：零－极点分析9）电路功能：蒙特卡罗分析10）电路功能：批处理分析11）电路功能：失真分析12）电路功能：瞬态分析13）电路功能：温度扫描分析14）电路功能：线宽分析仪表：Ammter，示波器15）电路功能：噪声分析16）电路功能：噪声系数分析17）电路功能：直流工作点分析18）电路功能：直流扫描分析19) 电路功能：最坏情况分析6、习题3.10电路波形图实验发现：当三角波幅值大时，所得到的正弦波密集，频率高。
本科生实验报告实验课程电路CAD与仿真学院名称信息科学与技术学院专业名称电子信息科学与技术学生姓名邓泉铃学生学号 201313020220指导教师吴雄英实验地点 5715实验成绩二〇一四年九月二〇一五年一月实验四验证戴维南定律实验电路一，实验目的：验证戴维南实验电路二，实验原理：含独立电源的线性电阻单口网络N，就端口特性而言，可以等效为一个电压源和电阻串联的单口网络。
电压源的电压等于单口网络在负载开路时的电压uoc；电阻R0是单口网络内全部独立电源为零值时所得单口网络N0的等效电阻。
三，实验器材：参数设置：B1：voltage,12V;internal resistance,0R1：resistance,200;model type,analogR2：resistance,300;model type,analogR3：resistance,300;model type,analogR4：resistance,200;modeltype,analogR5：resistance,240;modeltype,analogV1：Displayrange,volts;loadresistance,100MA1：Displayrang,Amps四，实验原理图：五，实验操作过程：1：断开R5，接入A1，得到短路电流I=10MA；2：断开R5接入V1，得到开路电压V=2.4V；3：将A1接入电路，的输出电流I1=49MA：4：断开R5，短路ab，修改如下，测量电源的等效电阻：等效电阻r=v/A=240.4Ω实验五观察RCL电路的过渡过程的实验电路一，实验名称：观察RCL电路的过渡过程的实验电路二，实验原理：在具有电容 C 或电感L 的电路里,当发生"换路"(电路的接通、切断或电路参数突然改变等动作的统称)时,电路里的电压及电流,从"换路"前的一种稳定状态转换到另一种新的稳定状态往往不能突变,而是需要一定的"过渡过程"(时间)的。
电路实验仿真实验报告电路实验仿真实验报告摘要：本实验通过电路仿真软件进行了一系列电路实验的仿真，包括电路基本定律验证、电路元件特性研究以及电路参数计算等。
通过仿真实验，我们深入理解了电路的工作原理和性能特点，并通过仿真结果验证了理论计算的准确性。
引言：电路实验是电子工程专业学生必修的一门重要课程，通过实际操作和观察电路的实际运行情况，加深对电路理论知识的理解。
然而，传统的电路实验需要大量的实验设备和实验器材，并且操作过程复杂，存在一定的安全风险。
因此，电路仿真技术的出现为电路实验提供了一种新的解决方案。
方法：本实验采用了电路仿真软件进行电路实验的仿真。
通过在软件中搭建电路原理图，设置电路元件参数，并进行仿真运行，观察电路的电压、电流等参数变化，以及元件的特性曲线等。
实验一：欧姆定律验证在仿真软件中搭建一个简单的电路，包括一个电源、一个电阻和一个电流表。
设置电源电压为10V，电阻阻值为100Ω。
通过测量电路中的电流和电压，验证欧姆定律的准确性。
仿真结果显示，电路中的电流为0.1A，电压为10V，符合欧姆定律的要求。
实验二：二极管特性研究在仿真软件中搭建一个二极管电路，包括一个二极管、一个电阻和一个电压表。
通过改变电阻阻值和电压源电压，观察二极管的正向导通和反向截止特性。
仿真结果显示，当电压源电压大于二极管的正向压降时，二极管正向导通，电压表显示有电压输出；当电压源电压小于二极管的正向压降时，二极管反向截止，电压表显示无电压输出。
实验三：RC电路响应特性研究在仿真软件中搭建一个RC电路，包括一个电阻、一个电容和一个电压源。
通过改变电阻阻值和电容容值，观察RC电路的充放电过程和响应特性。
仿真结果显示，当电压源施加一个方波信号时，RC电路会出现充放电过程，电压信号会经过RC电路的滤波作用，输出信号呈现出不同的响应特性。
实验四：电路参数计算在仿真软件中搭建一个复杂的电路，包括多个电阻、电容、电感和电压源。
电路仿真实验报告一、实验目的通过电路仿真实验，了解和掌握电路设计和分析的基本原理和方法，培养学生解决实际电路问题的能力。
二、实验器材1.计算机2.电路仿真软件3.电路设计平台4.万用表三、实验内容1.选择一个电路仿真软件，并了解其基本操作方法。
2.使用电路仿真软件进行简单电路的仿真设计。
3.基于仿真结果，根据实验内容进行电路设计和分析。
四、实验步骤1.打开电路仿真软件，并了解其基本操作方法。
2.根据实验要求，选择一个简单电路进行设计，例如二阶低通滤波器。
3.使用电路设计平台进行电路的搭建，包括选择合适的电阻、电容和运放等器件。
4.在电路设计平台上进行参数设置，例如频率范围和截止频率等。
5.运行仿真，观察电路的响应曲线和频率特性。
6.根据仿真结果，分析电路的性能和特点，并进行相关讨论。
7.如果仿真结果不符合预期，可以调整电路参数或者改变电路结构，重新运行仿真并分析结果。
8.根据实验要求，记录仿真结果并撰写实验报告。
五、实验结果与分析在本次实验中，我们选择了一个二阶低通滤波器进行仿真设计。
根据实验要求，我们选择了合适的电阻、电容和运放等器件进行电路搭建。
通过仿真软件运行仿真，我们得到了电路的频率响应曲线和频率特性的结果。
根据图表分析，我们可以看到，在低频时，滤波器具有较好的通过性能，而在高频时，滤波器开始出现截止的现象。
我们还可以通过改变电路参数来观察电路的变化。
例如，增大电容值可以降低截止频率，使滤波器具有较好的低频通过特性。
而增大电阻值则可以增加滤波器的阻带特性。
通过实验结果的分析，我们可以得到滤波器的性能和特点，并根据实际应用的需求来调整电路参数和结构。
六、实验总结与心得体会通过电路仿真实验，我们学习到了电路设计和分析的基本原理和方法。
通过选择合适的电路仿真软件，并根据实验要求进行电路搭建和参数设置，运行仿真并分析结果，我们可以对电路的性能和特点有更深入的了解。
通过本次实验，我还发现了电路设计和分析的一些问题和挑战。
电路设计与仿真实验报告
一、实验目的：
1：熟悉EWB软件环境
2：掌握EWB建立电路及仿真运行方法，能够测量电路的电压电流指标
二、实验原理：
原理图1
三、实验过程：
1：分别在Tool工具栏当中选中与原理图1相匹配的电源V1(12v)，三个电阻R1(1 kΩ)、R2(3kΩ)、R3(3 kΩ)、一个接地线.
2:用鼠标将所有的元器件按照原理图连接起来(原理图1).然后插入一个电压表和一个电流表(图2).
图2
3:点击开始按钮,观察电压表和电流表示数.仔细分析.
四、实验结果与分析:
最后实验结果电压表电流表示数与实际电路的理论值完全一致(图3).但是在实验的过程中电压表的示数出现了一次负数,最后检查原因是因为正负极接反了. 这个电路既有串联也有并联,有理论分析可知,串联同电流.并联同电压.根据电压表的示数满足理论分析值.都等于电源的电压.
通过本次试验，初步了解如何用Multisim软件设计最基础的简单电
路，并掌握了部分小技巧.。

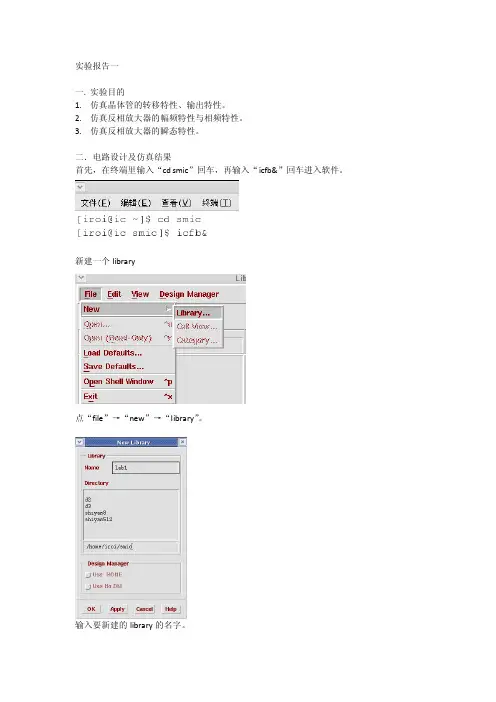

实验报告一一.实验目的1.仿真晶体管的转移特性、输出特性。
2.仿真反相放大器的幅频特性与相频特性。
3.仿真反相放大器的瞬态特性。
二．电路设计及仿真结果首先，在终端里输入“cd smic”回车，再输入“icfb&”回车进入软件。
新建一个library点“file”→“new”→“library”。
输入要新建的library的名字。
选第二项。
选smic18mmrf工艺。
新建一个cell view选中lab1，点击“file”→“new”→“cell view”。
Tool选择“composer-schematic”，然后点ok。
添加器件点“add”→“instance”进入器件选择界面。
（快捷键i）点“browse”。
在smic18mmrf的mosfets里选择要用的mos管（n18，n33，p18，p33等），用symbol的。
在analoglib的sources-globals中有gnd，vcc，vdd，在independent中有vdc，vsin。
在analoglib的passives中有cap，res等器件。
用这个wire（narrow）画线。
更改参数：先选中器件，再点“edit”→“properties”→“objects”进入。
（快捷键q）在dc voltage里面改。
Mos管的参数按要求改成这样。
全弄好后check and save。
得到本次实验的电路图。
1.仿真晶体管的实验电路图。
图示基于smic0.18um工艺的1.8VNMOS管，MOS管是四端器件，这里衬底接地，源端接地，栅端接直流电压源，漏端接一个电压源。
设定vg为1 V，vd为5 V。
转移特性：点“tools”→“analog environment”。
以下在environment界面中：点“choose analyses”。
点“copy from cellview”。
得到下图：点“edit”。
分别给vg和vd在value里赋值，vg=1，vd=5.点“choose analyses”点dc先点“design variable”，再点“select design variable”选择vg，点ok。

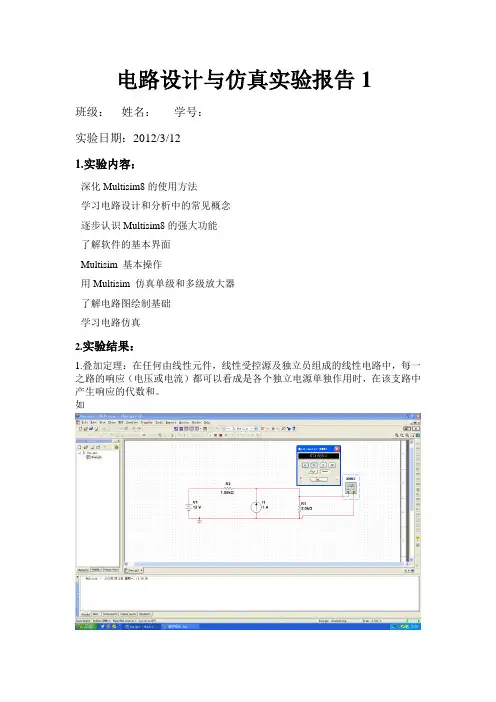

电路设计与仿真实验报告1班级：姓名：学号：实验日期：2012/3/121.实验内容：深化Multisim8的使用方法学习电路设计和分析中的常见概念逐步认识Multisim8的强大功能了解软件的基本界面Multisim 基本操作用Multisim 仿真单级和多级放大器了解电路图绘制基础学习电路仿真2.实验结果：1.叠加定理：在任何由线性元件，线性受控源及独立员组成的线性电路中，每一之路的响应（电压或电流）都可以看成是各个独立电源单独作用时，在该支路中产生响应的代数和。
如2.戴维南定理：一个含独立源、线性受控源、线性电阻的二端口电路N ，对其两个端口来说都可以等效为一个理想电压源串联内电阻的模型。
如：3.互易定理：互易定理可表述为：对一个仅含线性电阻的二端口，其中，一个端口加激励源，一个端口作响应端口（所求响应在该端口上）。
在只有一个激励源的情况下，当激励与相应互换位置时，同一激励所产生的响应相同，这就是互易定理。
如：4.暂态响应：在直流电路中，元件的端电压和流经的电流处于一种稳定的数值，大小和方向都不随时间变化。
在正弦电路中，电量的频率，幅值，相位也都处于稳定的数值，电路的这种状态称为稳定状态，简称稳态。
打开仿真开关，双击虚拟示波器观察电路的输出波形，然后规律的按下空格键，观察使勃起中得到的波形。
暂停仿真，改变C1的大小，保持示波器面板上其他的选项不变，在打开仿真开关反复按下空格键得到另一波形。
比较两图可知：电容容量减小后，暂态过程所经历的时间变短了，波形上升沿和下降沿变陡了。
5.串联谐振：谐振是正弦电路中可能发生的一种电路现象。
如：6.放大器的工作点测试电路图：3.实验心得与体会：本次试验，我们初次接触了Multisim8这个功能强大的EDA 工具，，通过几个电路分析中常用的定理和典型的电路模块，对Multisim8主窗口，菜单栏，工具栏，元器件栏，仪器表合一些基本操作进行学习，这对我们以前课本上所学知识做了一个良好的解释，同时，也加深了我们对电路知识的记忆。
电路的仿真与设计实验报告# 电路的仿真与设计实验报告## 实验目的本实验旨在掌握电路的仿真与设计方法，通过对特定电路的仿真与设计，加深对电路理论的理解并提升实际应用能力。
## 实验装置与工具实验装置：计算机、仿真软件（如Multisim、PSPICE等）实验工具：万用表、电阻、电容、电感等基本电路元件## 实验原理与设计思路本次实验要求设计一个带有两个电阻R1、R2的电压分压器电路，输入电压Vin = 10V，输出电压Vout = 5V。
根据电压分压器电路的原理，电压分压比Vout/Vin等于两个电阻R2/(R1+R2)，需要通过设计合适的电阻值R1、R2来满足要求的分压比。
设计思路如下：1. 假设一个电阻值，如R1=10kΩ；2. 根据分压比公式，解得R2=(Vout/Vin)*(R1+R2)，代入已知值，即可求出R2；3. 选取合适的标准电阻值，如取最接近计算所得结果的标准电阻值。
## 实验步骤### 1. 建立仿真电路图在Multisim软件中，用元件库选择所需元件，依次添加两个电阻和一个电压源，并连接好相关引脚，建立电路图。
示意图如下：+15VR1Vin + VoutR20V### 2. 设计电路参数根据设计思路，已知输入电压Vin = 10V和输出电压Vout = 5V，假设电阻R1 = 10kΩ。
根据分压比公式，可以计算出电阻R2：Vout/Vin = R2/(R1+R2)5/10 = R2/(10+R2)0.5 = R2/(10+R2)0.5*(10+R2) = R25 + 0.5R2 = R25 = 0.5R210 = R2因此，我们选择R2 = 10Ω。
### 3. 添加标准电阻并进行仿真在Multisim软件中，选择合适的标准电阻值，分别为10kΩ和10Ω，将它们添加到电路图中，并进行仿真。
### 4. 分析仿真结果根据仿真结果，可以得到输出电压Vout的实际值。
通过比较实际值与设计要求的输出电压Vout = 5V，判断电路设计是否成功。
本科生实验报告实验课程电力系统分析学院名称核技术与自动化工程学院专业名称电气工程及其自动化学生姓名学生学号指导教师顾民实验地点6C901实验成绩二〇一五年月二〇一五年月电力系统分析实验报告摘要电力系统分析是电气工程专业的主干基础课程，是学生进入电力系统专业的主要向导和桥梁。
而MATLAB仿真中的Simulink建模是对电力系统进行建模分析的一个重要工具。
关键词：电力系统；MATALB；建模实验一电力系统分析计算一、实验目的1.掌握用Matlab软件编程计算电力系统元件参数的方法.2.通过对不同长度的电力线路的三种模型进行建模比较，学会选取根据电路要求选取模型。
3.掌握多级电力网络的等值电路计算方法。
4.理解有名制和标幺制。
二、实验内容1．电力线路建模有一回220kV架空电力线路，导线型号为LGJ-120，导线计算外径为，三相导线水平排列，两相邻导线之间的距离为4m。
试计算该电力线路的参数，假设该线路长度分别为60km，200km，500km，作出三种等值电路模型，并列表给出计算值。
2．多级电力网络的等值电路计算部分多级电力网络结线图如图1-1所示，变压器均为主分接头，作出它的等值电路模型，并列表给出用有名制表示的各参数值和用标幺制表示的各参数值。
图1-1 多级电力网络结线图线路额定电压电阻(欧/km)电抗(欧/km)电纳(S/km)线路长度（km)L1（架空线）220kv*10-6200 L2（架空线）110kV*10-660 L3（架空线）10kV忽略15变压器额定容量Pk (kw)Uk%Io%Po(kW)T1180MVA89313175T263MVA280602．作出等值电路仿真模型，线路采用中等长度模型，用字母标出相应的参数以220KV为基本级，SB=100MVA按精确求解要求，求出有名制和标幺制表示的各参数值。
（注意有些量要归算）。
按下表填入计算数据。
用下标标示相应的线路和变压器。
3、回答思考题三、思考题1．比较计算数据，讨论模型的适用条件。
电路仿真实验报告本次实验旨在通过电路仿真软件进行电路实验，以加深对电路原理的理解，掌握电路仿真软件的使用方法，以及提高实验操作能力。
1. 实验目的。
通过电路仿真软件进行电路实验，掌握电路原理，加深对电路知识的理解。
2. 实验仪器与设备。
电脑、电路仿真软件。
3. 实验原理。
电路仿真软件是一种利用计算机进行电路仿真的工具，可以模拟各种电路的性能，包括直流电路、交流电路、数字电路等。
通过电路仿真软件，可以方便地进行电路实验，观察电路中各种参数的变化，从而加深对电路原理的理解。
4. 实验步骤。
（1）打开电路仿真软件，创建新的电路实验项目。
（2）按照实验要求，设计电路图并进行仿真。
（3）观察电路中各种参数的变化，并记录实验数据。
（4）分析实验数据，总结实验结果。
5. 实验结果与分析。
通过电路仿真软件进行实验，我们可以方便地观察电路中各种参数的变化，比如电压、电流、功率等。
通过对实验数据的分析，我们可以得出一些结论，加深对电路原理的理解。
6. 实验总结。
通过本次实验，我们掌握了电路仿真软件的使用方法，加深了对电路原理的理解，提高了实验操作能力。
电路仿真软件为我们进行电路实验提供了便利，让我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路知识。
7. 实验心得。
通过本次实验，我深刻体会到了电路仿真软件的重要性，它为我们进行电路实验提供了极大的便利。
通过电路仿真软件，我们可以更直观地观察电路中各种参数的变化，从而更好地理解电路原理。
我相信，在今后的学习和工作中，我会继续利用电路仿真软件进行电路实验，不断提高自己的实验操作能力和电路知识水平。
8. 参考文献。
[1] 《电路原理》，XXX，XXX出版社，200X年。
