凸透镜成像专题1

凸透镜成像规律

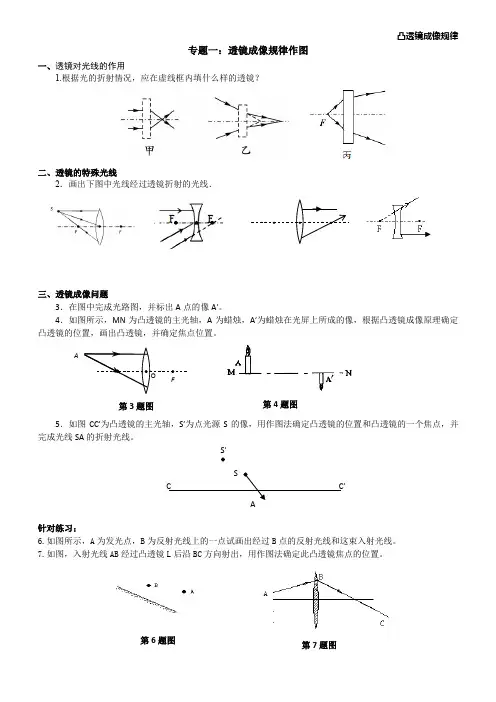

A 专题一：透镜成像规律作图
一、透镜对光线的作用
1.根据光的折射情况，应在虚线框内填什么样的透镜？
二、透镜的特殊光线
2．画出下图中光线经过透镜折射的光线．
三、透镜成像问题
3．在图中完成光路图，并标出A 点的像A′。

4．如图所示，MN 为凸透镜的主光轴，A 为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，画出凸透镜，并确定焦点位置。

5．如图CC′为凸透镜的主光轴，S′为点光源S 的像，用作图法确定凸透镜的位置和凸透镜的一个焦点，并完成光线SA 的折射光线。

针对练习：
6.如图所示，A 为发光点，B 为反射光线上的一点试画出经过B 点的反射光线和这束入射光线。

7.如图，入射光线AB 经过凸透镜L 后沿BC 方向射出，用作图法确定此凸透镜焦点的位置。

A 第3题图 第4题图 第6题图 第7题图
S ′。

中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。

3．在探究“凸透镜成像规律”的实验中。

（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。

凸透镜成像规律练习1.当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A 50厘米B 40厘米C 30厘米D 10厘米.2一凸透镜的焦距在10—20厘米之间，当物体距透镜25厘米时，所成的像一定是（）A 缩小的像B 放大的像C 正立的像D 倒立的像。

3、物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A 40厘米B 30厘米C 20厘米D 10厘米4、物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。

当物体距凸透镜8厘米，所成的像（）A 一定是倒立放大的实像B 可能是倒立缩小的实像C 可能是正立放大的虚像D 可能是正立等大的虚像在图4中，凸透镜焦距为10厘米，为了找到像的位置，光屏应在光具座的____________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)某小组同学在“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置。

他们在光具座上先固定焦距为f1的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，并将相应的像距v记录在表一中。

然后他们换用焦距为f2的凸透镜，重复上述实验，并将数据记录在表二中。

（已知f1＜f2）表一（凸透镜的焦距为f1）表二（凸透镜的焦距为f2）（1）分析比较实验序号1、2与3（或4、5与6）数据中的物距u与像距v变化关系及相关条件，可得出的初步结论是：_____________________________________。

（2）分析比较实验序号______________________数据中的物距u与像距v的关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大。

专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。

凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。

一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。

②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。

（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。

（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。

3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。

②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。

专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。

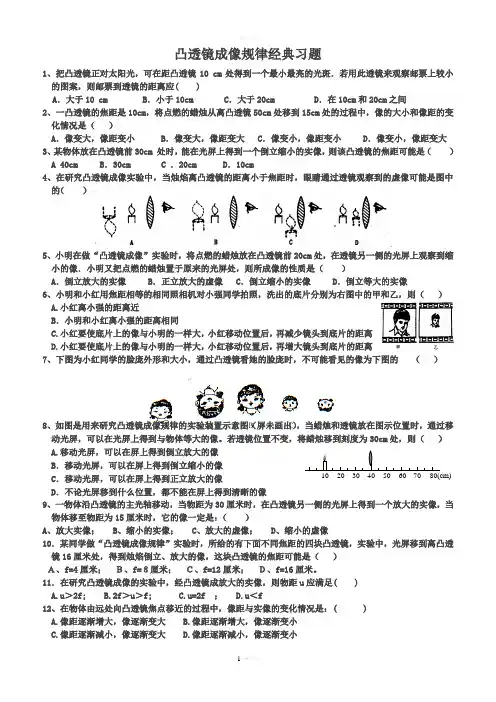

凸透镜成像规律经典习题1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大3、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A 40cm B．30cm C ．20cm D．10cm4、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）5、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（）A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像6、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（）A.小红离小强的距离近B．小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离7、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的（）8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A.移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（）A、放大实像；B、缩小的实像；C、放大的虚像；D、缩小的虚像10．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（）Ａ、f=4厘米；Ｂ、f=８厘米；Ｃ、f=12厘米；Ｄ、f=16厘米。

4.2 探究：凸透镜成像的规律一、探究凸透镜成像的规律1．如图所示的是“探究凸透镜成像规律”的实验。

（1）由图甲可知，该凸透镜的焦距是cm；（2）点燃蜡烛后，调节烛焰、凸透镜和光屏三者的中心，使它们大致在同一高度上，这样做的目的是；（3）将点燃的蜡烛、凸透镜和光屏分别放在如图乙所示的位置，保持蜡烛和凸透镜的位置不动，为了快速在光屏上呈现烛焰清晰的像，应将光屏向（选填“左”“右”“上”或“下”）移动适当距离；（4）将蜡烛移至光具座上42cm刻度线处，发现无论如何移动光屏，都不能在光屏上得到像。

为了观察此时成像的特点，接下来的操作是。

【答案】10 使像能成在光屏的中央右取走光屏，从光屏一侧透过凸透镜观看烛焰的像【详解】（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以图甲中凸透镜的焦距f=60cm-50cm=10cm（2）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，使烛焰、凸透镜、光屏，三者的中心大致在同一高度，像才能呈现在光屏的中心。

（3）由图乙可知，物距u=50cm-35cm=15cm焦距为10cm，物距在一倍焦距和二倍焦距之间，此时为了在光屏上呈现烛焰清晰的像，应使光屏到凸透镜的距离v大于二倍焦距，故光屏应向右移动。

（4）将蜡烛移至光具座上42cm刻度线处，此时物距u'=50cm-42cm=8cm此时物距小于焦距，在凸透镜的左侧成虚像，虚像不能被光屏承接，所以无论如何移动光屏，都不能在光屏上得到像。

为了能观察此时成像的特点，应取走光屏，从光屏一侧用眼睛透过凸透镜观看烛焰的像。

2．用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中（填数字序号）区域，像的箭头方向是竖直向的，像的大小比发光物体要；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。

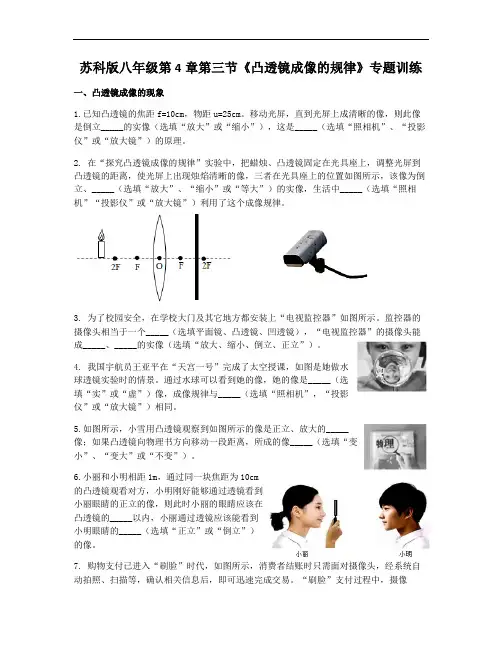

苏科版八年级第4章第三节《凸透镜成像的规律》专题训练一、凸透镜成像的现象1.已知凸透镜的焦距f=10cm，物距u=25cm。

移动光屏，直到光屏上成清晰的像，则此像是倒立_____的实像（选填“放大”或“缩小”），这是_____（选填“照相机”、“投影仪”或“放大镜”）的原理。

2. 在“探究凸透镜成像的规律”实验中，把蜡烛、凸透镜固定在光具座上，调整光屏到凸透镜的距离，使光屏上出现烛焰清晰的像，三者在光具座上的位置如图所示，该像为倒立、_____（选填“放大”、“缩小”或“等大”）的实像，生活中_____（选填“照相机”“投影仪”或“放大镜”）利用了这个成像规律。

3. 为了校园安全，在学校大门及其它地方都安装上“电视监控器”如图所示。

监控器的摄像头相当于一个_____（选填平面镜、凸透镜、凹透镜），“电视监控器”的摄像头能成_____、_____的实像（选填“放大、缩小、倒立、正立”）。

4. 我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验时的情景。

通过水球可以看到她的像，她的像是_____（选填“实”或“虚”）像，成像规律与_____（选填“照相机”，“投影仪”或“放大镜”）相同。

5.如图所示，小雪用凸透镜观察到如图所示的像是正立、放大的_____像；如果凸透镜向物理书方向移动一段距离，所成的像_____（选填“变小”、“变大”或“不变”）。

6.小丽和小明相距1m，通过同一块焦距为10cm的凸透镜观看对方，小明刚好能够通过透镜看到小丽眼睛的正立的像，则此时小丽的眼睛应该在凸透镜的_____以内，小丽通过透镜应该能看到小明眼睛的_____（选填“正立”或“倒立”）的像。

7. 购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

“刷脸”支付过程中，摄像头相当于_____（选填“凸”或“凹”）透镜，面部经摄像头成倒立、_____（选填“缩小”、“等大”或“放大”）的实像。
