CAD图框尺寸

cad制图图框标准CAD制图图框标准。

CAD制图图框是CAD绘图中非常重要的一部分，它不仅能够规范绘图的范围和比例，还能够提高绘图效率，保证绘图质量。

因此，制定一套合理的CAD制图图框标准对于工程设计和制图工作是非常必要的。

首先，CAD制图图框的标准尺寸应该根据实际绘图需求和纸张规格来确定。

一般来说，A4纸张的CAD图框尺寸为210mm×297mm，A3纸张的CAD图框尺寸为297mm×420mm，A2纸张的CAD图框尺寸为420mm×594mm，以此类推。

在确定CAD制图图框的尺寸时，需要考虑到绘图的内容和比例，保证绘图的清晰度和美观度。

其次，CAD制图图框的内容应该包括必要的标注和信息。

例如，图框的上部应包括项目名称、图纸名称、图号、比例等信息；左侧和右侧应包括图框的制图单位、审核单位、设计单位、日期等信息；下部应包括图框的版本号、图框制作人、制图人等信息。

这些信息的完整和准确对于绘图的审核和管理非常重要。

此外，CAD制图图框的设计应该简洁明了，不宜过于复杂。

图框的线型和线宽应该统一，以保证绘图的整体美观度。

图框的边框线应该加粗，以便于区分图框和绘图内容。

图框的各个部分应该合理布局，方便绘图人员填写必要的信息和标注。

最后，CAD制图图框的标准应该得到严格执行。

在绘图过程中，必须按照标准的CAD制图图框来进行绘制，不得随意更改图框的尺寸、内容和设计。

只有这样，才能保证绘图的规范和统一，提高绘图质量和效率。

综上所述，CAD制图图框标准对于工程设计和制图工作具有非常重要的意义。

只有制定合理的CAD制图图框标准，并严格执行，才能保证绘图的质量和效率。

希望各位制图人员能够重视CAD制图图框标准，做好绘图工作，为工程设计提供更加精确和可靠的图纸。

cad图框标准CAD图框标准。

一、概述。

CAD图框是CAD绘图中的重要组成部分，它规范了图纸的布局、尺寸和标注，是绘图过程中必不可少的一环。

本文档将详细介绍CAD图框的标准规范，帮助大家更好地理解和应用CAD图框。

二、CAD图框的作用。

CAD图框是用来规范绘图的布局，它包括了标题栏、图框线、图幅标注、比例尺等内容，能够使绘图更加规范、美观。

同时，CAD图框还可以提高绘图效率，减少绘图过程中的出错概率，提高绘图质量。

三、CAD图框的标准尺寸。

1. 标题栏，标题栏应位于图框的顶部，高度一般为15mm，用于填写图纸名称、图号、版本号等信息。

2. 图框线，图框线应与图纸边框平行，距离图纸边缘一定距离，一般为10mm。

图框线的粗细一般为0.35mm，线型为实线。

3. 图幅标注，图幅标注应位于图框的右下角，用于标注图纸的比例尺和图幅尺寸。

4. 比例尺，比例尺应清晰、准确地标注在图幅标注中，以便读者正确理解图纸的比例关系。

四、CAD图框的设计原则。

1. 简洁明了，CAD图框应设计简洁明了，不宜过于繁杂和复杂，以便于绘图人员快速理解和应用。

2. 规范统一，CAD图框的设计应符合相关的标准规范，保持统一性，避免出现个性化的设计，以免影响图纸的整体美观。

3. 信息齐全，CAD图框中的各项信息应齐全、准确，包括图纸名称、图号、版本号、比例尺等内容，方便读者正确理解和使用图纸。

五、CAD图框的制作方法。

1. 使用模板，在CAD绘图软件中，可以事先设计好CAD图框的模板，包括标题栏、图框线、图幅标注等内容，以便在绘图过程中直接调用。

2. 自定义设置，根据实际需要，可以自定义CAD图框的设置，包括图框线的粗细、标题栏的位置、比例尺的大小等内容，以满足不同绘图要求。

3. 参考标准，在CAD图框的制作过程中，可以参考相关的标准规范，保证CAD图框的设计符合标准要求，提高图纸的质量。

六、CAD图框的应用注意事项。

1. 标注清晰，CAD图框中的各项标注应清晰、准确，避免出现模糊或错误的情况，以免影响图纸的使用。

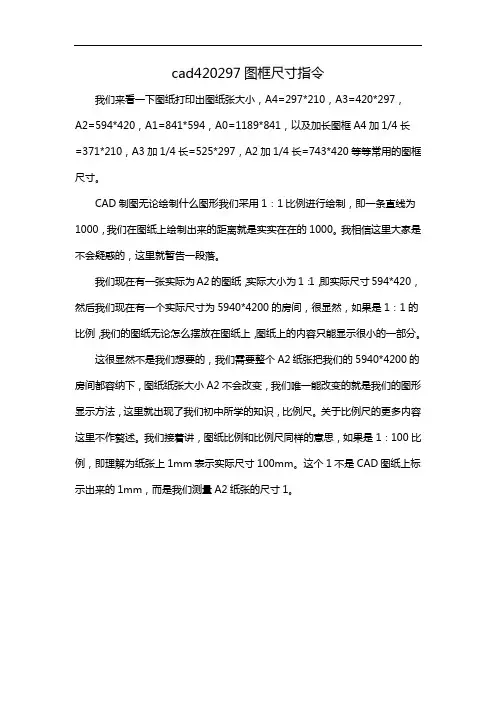

cad420297图框尺寸指令
我们来看一下图纸打印出图纸张大小，A4=297*210，A3=420*297，
A2=594*420，A1=841*594，A0=1189*841，以及加长图框A4加1/4长
=371*210，A3加1/4长=525*297，A2加1/4长=743*420等等常用的图框尺寸。

CAD制图无论绘制什么图形我们采用1：1比例进行绘制，即一条直线为1000，我们在图纸上绘制出来的距离就是实实在在的1000。

我相信这里大家是不会疑惑的，这里就暂告一段落。

我们现在有一张实际为A2的图纸，实际大小为1：1，即实际尺寸594*420，然后我们现在有一个实际尺寸为5940*4200的房间，很显然，如果是1：1的比例，我们的图纸无论怎么摆放在图纸上，图纸上的内容只能显示很小的一部分。

这很显然不是我们想要的，我们需要整个A2纸张把我们的5940*4200的房间都容纳下，图纸纸张大小A2不会改变，我们唯一能改变的就是我们的图形显示方法，这里就出现了我们初中所学的知识，比例尺。

关于比例尺的更多内容这里不作赘述。

我们接着讲，图纸比例和比例尺同样的意思，如果是1：100比例，即理解为纸张上1mm表示实际尺寸100mm。

这个1不是CAD图纸上标示出来的1mm，而是我们测量A2纸张的尺寸1。

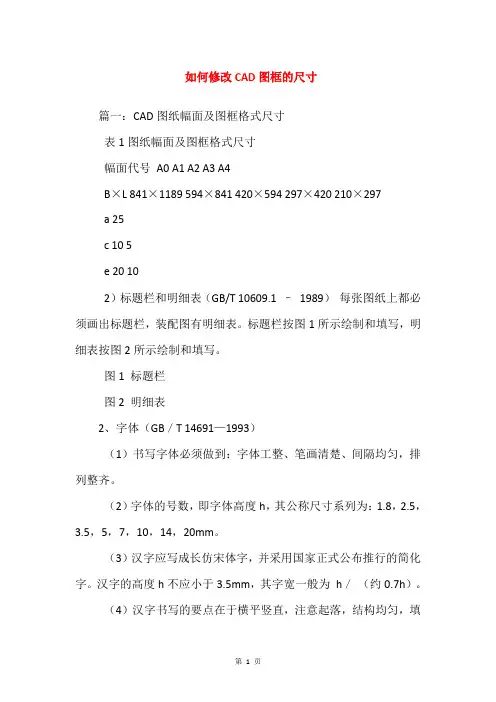

如何修改CAD图框的尺寸篇一：CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 –1989）每张图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。

（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体，但全图要统一。

斜体字字头向右倾斜，与水平基准线成75°。

3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。

在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。

在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。

在同一图样中，同类图线的宽度应一致。

CAD制图要求严格执行制图标准。

1．图幅尺寸：基本图框尺寸采用2号及3号图纸，当图纸需要加长时，最长为1.7m，以便于折叠和装订。

2．图纸比例各专业根据自身实际情况设置图纸比例。

一般情况下，一个图样应选用一种比例。

比例一般应标注在标题栏中的比例栏内，必要时可在视图名称的下方标注比例。

文字要求：3．字体：数字形体文件fsdb_e.shx，汉字形体文件fsdbt.shx。

4．字高：图中数字、英文字母、汉字同时出现时字高均采用相同高度。

其中：①大标题用7.0mm；②分标题用6.0mm；③“附注”及线路起讫名用5.0mm；④附注内容用4.0mm；⑤图中注释用3.0mm；⑥截面名称字高6.0 mm，截面编号使用Ⅰ、Ⅱ、Ⅲ、Ⅳ…等。

高宽比均采用0.8。

5．线条宽度结构图中轮廓线宽0.35mm，虚线宽0.25 mm；钢筋图中轮廓线用细线表示，宽0.18mm，钢筋线条用有宽线表示，宽0.35mm，钢筋圆点直径0.8mm。

其他细实线、虚线、点划线宽0.18mm。

①标注引线起点至结构轮廓线的距离1mm。

②标注引线起点至第一条标注尺寸线的距离10mm。

③标注尺寸线至标注引线终点的距离2mm。

④以后每条标注尺寸线的平行距离7mm。

⑤标注的尺寸，里少外多，里小外大，形成金字塔形。

⑥尺寸线应与结构轮廓线粗细分明，尺寸线为0.18mm；尺寸线斜线应自左下向右上画与尺寸线成45交叉，斜线粗0.18mm，长度宜为2～3mm。

⑦标注的字高为2.5mm，标注的数字距尺寸线1mm。

⑧尺寸线一般应与被标注的图线相平行，其长度不超出尺寸界线。

互相平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，分尺寸线离轮廓线近，总尺寸线离轮廓线较远。

⑨尺寸线宜标注在图样轮廓线以外，不与图线、文字及符号相交。

箭头使用1.5mm。

7．表格表格内数字、汉字采用3.0mm，外框有宽线宽0.3mm，表格竖向间距一般为6.0mm。

8．电子文档归档要求设计图应严格按制图标准办理，电子文档必须与最终的设计图修改一致，施工图出院前由设计者按照电子文档的归档要求，把相关图纸资料传给专线。

cad图框尺寸标准CAD图框尺寸标准。

CAD图框是CAD制图中非常重要的一部分，它不仅可以规范图纸的格式，还可以提高图纸的美观性和工作效率。

在CAD制图中，图框的尺寸标准是非常重要的，下面将介绍CAD图框尺寸标准的相关内容。

1. A4纸张图框尺寸标准。

在使用A4纸张进行CAD制图时，图框的尺寸标准一般为210mm×297mm。

这个尺寸是与A4纸张的实际尺寸相对应的，图框的尺寸应该略小于A4纸张的尺寸，以便于在打印时不会出现裁切不全的情况。

另外，在图框的设计中，还需要考虑到留白的大小，一般留白的大小为20mm左右，以便于在打印时不会影响到图纸的内容。

2. A3纸张图框尺寸标准。

对于A3纸张的CAD制图，图框的尺寸标准一般为297mm×420mm。

同样，图框的尺寸应该略小于A3纸张的尺寸，以便于在打印时不会出现裁切不全的情况。

留白的大小也需要考虑到，一般留白的大小为20mm左右。

3. 图框线型标准。

图框线型的设计也是CAD制图中需要考虑的重要因素之一。

一般来说，图框的线型应该清晰、粗细适中，以便于在打印时能够清晰可见。

在设计图框线型时，需要注意线型的粗细和间距的设置，以及不同部分线型的区分，比如外框线、内部分隔线、注释框线等，都需要有明确的区分。

4. 图框内容标准。

除了图框的尺寸和线型标准外，图框的内容也是需要考虑的重要因素之一。

图框的内容一般包括图纸名称、图号、版本、日期、制图人、审核人等信息。

这些信息的排列和布局需要合理，以便于在使用图纸时能够快速找到所需的信息。

总结。

CAD图框尺寸标准是CAD制图中需要重视的一部分，它不仅关乎图纸的格式和美观，还关乎工作效率和打印质量。

在设计CAD图框时，需要考虑到纸张的尺寸、留白的大小、线型的设计和内容的排列，以便于制作出符合标准的图框。

希望本文介绍的内容能够对CAD制图中的图框设计有所帮助。

cad 标准图框尺寸 mmA0 841 1189A1 594 841A2 420 594A3 297 420A4 210 297A5 148 210A6 105 148A7 74 105A8 52 74 A0 841 1189 A1 594 841 A2 420 594 A3 297 420 A4 210 297 A5 148 210 A6 105 148 A7 74 105 A8 52 74 B0 1000 1414 B1 707 1000 B2 500 707 B3 353 500 B4 250 353 B5 176 250 B6 125 176 B7 88 125 B8 62 88如果要自行绘制图框，其大小最好根据纸张的尺寸来决定，并保留适当的边界，建议A3及A4纸保留10单位的边界，A0-A2保留15单位的边界。

例如A4的纸210*297，画一个如此尺寸的矩形，向内偏移10即可你应该不怎么清楚比例和图纸大小之间的关系协调吧?首先,你应该了解每个图纸的大小,只有在正确尺寸的图框大小的条件下,你才能调整图纸的比例,所以,在CAD 图纸中的图框是不能随意缩放的,你只能通过缩放图纸内容的大小来配合图框.比如说1:25,就说明图纸中1厘米在现实上应该是25厘米,而你在画的时候基本都是1:1的比例画的,所以缩放了多少倍,就不难算出你的比例了.还有一个很简单的做法,在布局中进行比例的调整,视图-视口-新建视口,在上方工具拦空白处右建调出视口工具,然后调整视口的比例与大小,使整张图饱满就好了,你所调的比例就是这张图的比例了B0 1000 1414 B1 707 1000 B2 500 707 B3 353 500 B4 250 353 B5 176 250 B6 125 176 B7 88 125 B8 62 88。

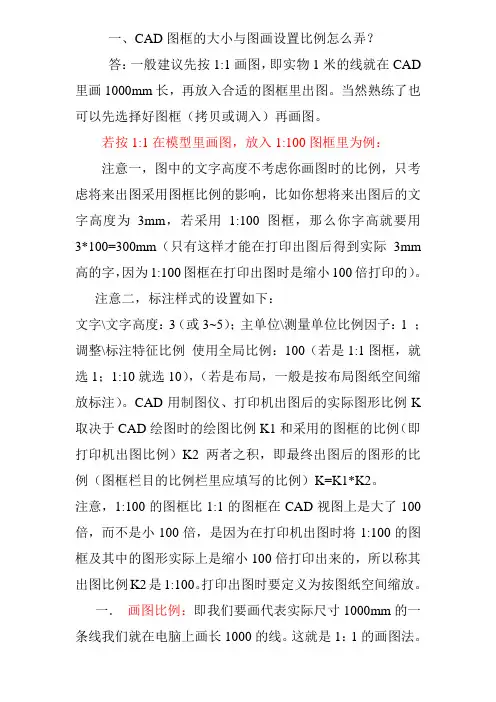

一、CAD图框的大小与图画设置比例怎么弄？答：一般建议先按1:1画图，即实物1米的线就在CAD 里画1000mm长，再放入合适的图框里出图。

当然熟练了也可以先选择好图框（拷贝或调入）再画图。

若按1:1在模型里画图，放入1:100图框里为例：注意一，图中的文字高度不考虑你画图时的比例，只考虑将来出图采用图框比例的影响，比如你想将来出图后的文字高度为3mm，若采用1:100图框，那么你字高就要用3*100=300mm（只有这样才能在打印出图后得到实际3mm 高的字，因为1:100图框在打印出图时是缩小100倍打印的）。

注意二，标注样式的设置如下：文字\文字高度：3（或3~5）；主单位\测量单位比例因子：1 ；调整\标注特征比例使用全局比例：100（若是1:1图框，就选1；1:10就选10），（若是布局，一般是按布局图纸空间缩放标注）。

CAD用制图仪、打印机出图后的实际图形比例K 取决于CAD绘图时的绘图比例K1和采用的图框的比例（即打印机出图比例）K2两者之积，即最终出图后的图形的比例（图框栏目的比例栏里应填写的比例）K=K1*K2。

注意，1:100的图框比1:1的图框在CAD视图上是大了100倍，而不是小100倍，是因为在打印机出图时将1:100的图框及其中的图形实际上是缩小100倍打印出来的，所以称其出图比例K2是1:100。

打印出图时要定义为按图纸空间缩放。

一．画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。

这就是1：1的画图法。

1：1画图法也是我们首选。

二．图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。

三．打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。

A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。

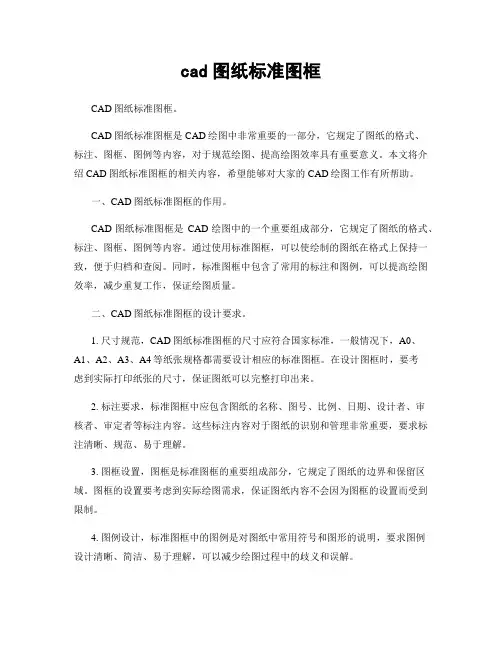

cad图纸标准图框CAD图纸标准图框。

CAD图纸标准图框是CAD绘图中非常重要的一部分，它规定了图纸的格式、标注、图框、图例等内容，对于规范绘图、提高绘图效率具有重要意义。

本文将介绍CAD图纸标准图框的相关内容，希望能够对大家的CAD绘图工作有所帮助。

一、CAD图纸标准图框的作用。

CAD图纸标准图框是CAD绘图中的一个重要组成部分，它规定了图纸的格式、标注、图框、图例等内容。

通过使用标准图框，可以使绘制的图纸在格式上保持一致，便于归档和查阅。

同时，标准图框中包含了常用的标注和图例，可以提高绘图效率，减少重复工作，保证绘图质量。

二、CAD图纸标准图框的设计要求。

1. 尺寸规范，CAD图纸标准图框的尺寸应符合国家标准，一般情况下，A0、A1、A2、A3、A4等纸张规格都需要设计相应的标准图框。

在设计图框时，要考虑到实际打印纸张的尺寸，保证图纸可以完整打印出来。

2. 标注要求，标准图框中应包含图纸的名称、图号、比例、日期、设计者、审核者、审定者等标注内容。

这些标注内容对于图纸的识别和管理非常重要，要求标注清晰、规范、易于理解。

3. 图框设置，图框是标准图框的重要组成部分，它规定了图纸的边界和保留区域。

图框的设置要考虑到实际绘图需求，保证图纸内容不会因为图框的设置而受到限制。

4. 图例设计，标准图框中的图例是对图纸中常用符号和图形的说明，要求图例设计清晰、简洁、易于理解，可以减少绘图过程中的歧义和误解。

三、CAD图纸标准图框的绘制方法。

1. 根据纸张规格选择相应的标准图框模板，一般CAD软件中都提供了常见纸张规格的标准图框模板，可以直接调用使用。

2. 在标准图框模板的基础上，根据实际需要修改图框的尺寸和设置标注内容，保证符合实际绘图需求。

3. 设计图框时，要考虑到图纸的装订和折叠，保证图框的设置不会影响到图纸的使用。

4. 在设计图框的过程中，要注意保持图框的整洁和美观，避免出现混乱和杂乱的情况。

四、CAD图纸标准图框的应用注意事项。

cad图框标准尺寸CAD图框标准尺寸。

CAD图框是CAD绘图中非常重要的一部分，它不仅可以规范绘图的格式，还可以提高绘图效率。

在实际工程中，不同的CAD图框尺寸适用于不同的绘图要求，因此我们需要了解CAD图框的标准尺寸以及其应用。

首先，我们需要明确CAD图框的作用。

CAD图框是用来规范绘图格式的，它包括了图纸的边框、标题栏、图框、注释框等内容。

通过CAD图框，我们可以规范绘图的比例、单位、标注等，确保绘图的准确性和规范性。

其次，我们需要了解CAD图框的标准尺寸。

一般来说，CAD图框的标准尺寸是根据图纸的规格来确定的。

比如A4纸张的CAD图框尺寸是210mm×297mm，A3纸张的CAD图框尺寸是297mm×420mm，而A2纸张的CAD图框尺寸是420mm×594mm，依此类推。

此外，还有一些特殊规格的CAD图框，比如横向和纵向的CAD图框尺寸、横向双栏和纵向双栏的CAD图框尺寸等，这些都需要根据具体的绘图要求来确定。

在实际应用中，我们需要根据绘图的具体要求来选择合适的CAD图框尺寸。

比如，对于一般的工程绘图，我们可以选择A3或者A2纸张的CAD图框尺寸；对于一些大型工程或者需要包含更多内容的绘图，我们可以选择更大尺寸的CAD图框，比如A1或者A0纸张的CAD图框尺寸。

除了纸张的规格外，CAD图框的标准尺寸还包括了边框的宽度、标题栏的高度、图框的大小等。

这些尺寸的确定需要考虑到绘图的美观性、实用性以及打印输出的方便性。

因此，在选择CAD图框尺寸时，我们需要综合考虑以上因素，选择最适合的尺寸。

总的来说，CAD图框的标准尺寸是根据图纸的规格来确定的，我们需要根据绘图的具体要求来选择合适的尺寸。

在实际应用中，我们还需要考虑到绘图的美观性、实用性以及打印输出的方便性，选择最适合的CAD图框尺寸。

希望本文能够对大家有所帮助，谢谢阅读！。

cad a4标准图框CAD A4标准图框。

CAD A4标准图框是指在CAD软件中用于绘制A4纸张大小图纸时所使用的标准图框。

它是工程制图中必不可少的一部分，能够规范图纸的格式，提高图纸的规范性和美观性。

下面将介绍CAD A4标准图框的制作方法和使用技巧。

首先，我们需要明确A4纸张的尺寸是210mm×297mm。

在CAD软件中，我们可以通过设置页面尺寸来确定绘图的大小。

选择A4纸张大小后，我们就可以开始制作CAD A4标准图框了。

在CAD软件中，可以使用线段、多段线、圆弧等基本绘图命令来制作CADA4标准图框。

首先，我们需要绘制出A4纸张的边框，然后根据实际需要确定图框的位置和大小。

一般来说，图框的外边距为10mm，内边距为5mm，顶部预留标题栏高度为15mm，底部预留注释栏高度为10mm，左侧和右侧预留装订孔为5mm。

在确定好这些尺寸后，我们可以开始绘制图框的各个边界线和装订孔位置。

除了基本的边框外，CAD A4标准图框中还应包括图框名称、图号、比例尺、日期、校对、审核、批准等信息。

在绘制图框的过程中，我们需要合理安排这些信息的位置和排版，以确保图纸的整体美观和规范。

在实际使用CAD A4标准图框时，我们可以将其保存为模板文件，以便在需要绘制A4纸张大小图纸时直接调用。

这样不仅可以节省绘图时间，还能够保证图框的一致性和规范性。

另外，我们还可以根据实际需要对CAD A4标准图框进行修改和定制，以满足不同图纸的绘制要求。

总之，CAD A4标准图框在工程制图中起着非常重要的作用，它能够规范图纸的格式，提高图纸的规范性和美观性。

制作和使用CAD A4标准图框需要我们熟练掌握CAD软件的绘图命令和页面设置，合理安排图框中各个元素的位置和排版，以及灵活运用模板文件和定制功能。

希望本文介绍的CAD A4标准图框的制作方法和使用技巧能够对大家有所帮助。

标准cad图框尺寸标准CAD图框尺寸。

在CAD设计中，图框是非常重要的元素之一，它不仅可以规范图纸的布局，还可以提高图纸的美观度和专业性。

因此，选择合适的CAD图框尺寸对于设计师来说是非常重要的。

本文将介绍一些常见的标准CAD图框尺寸，希望能对大家有所帮助。

一、A4纸张的CAD图框尺寸。

A4纸张是我们日常使用最为广泛的纸张规格之一，因此在CAD设计中也有着广泛的应用。

一般来说，A4纸张的CAD图框尺寸为210mm×297mm，这样的尺寸既能保证图纸的美观，又能充分利用A4纸张的空间，非常适合一般的工程图纸设计。

二、A3纸张的CAD图框尺寸。

与A4纸张相比，A3纸张的CAD图框尺寸要大一些，一般为297mm×420mm。

A3纸张适合于一些较大型的工程图纸设计，它的使用不仅可以让图纸的布局更加合理，还可以在一定程度上减少图纸的拼接，提高设计效率。

三、其他常见的CAD图框尺寸。

除了A4和A3纸张，在CAD设计中还有一些其他常见的图框尺寸，比如A1、A2、A0等。

它们分别适用于不同规模和不同要求的工程图纸设计，设计师在选择图框尺寸时需要根据实际情况进行合理的选择。

四、如何选择合适的CAD图框尺寸。

在实际的CAD设计中，选择合适的图框尺寸是非常重要的。

一般来说，需要考虑以下几点因素，首先是图纸的规模和内容，如果是较小规模的图纸，可以选择A4纸张的图框尺寸；其次是图纸的布局和美观度，合适的图框尺寸可以让图纸的布局更加合理，美观度更高；最后是实际的使用需求，比如是否需要打印、展示等，这些都是选择图框尺寸时需要考虑的因素。

总之，选择合适的CAD图框尺寸对于图纸的设计和表现有着非常重要的影响，设计师在实际应用中需要根据实际情况进行合理的选择。

希望本文介绍的一些常见的标准CAD图框尺寸能对大家有所帮助，谢谢阅读！。

CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。

2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。

3、图面尽量简单，没必要的线条、标注不要画。

4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。

二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。

2、图框：外框线用粗线0.8，其它线用粗线0.5。

3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。

图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。

打印比例1：1，打印区域“范围”或“窗口”，居中打印。

4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。

三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。

字体名称应与字体一致，严禁使用standard 。

2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。

如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。

细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。

5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。

该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。

每条注的结尾应标以句号“。

”。

说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。

CAD图框尺寸在CAD软件中，图框是绘制工程图纸时用于界定图纸边界的矩形边框。

图框不仅能够规范图纸的尺寸和比例，还能够用于布局图纸的各类标注信息，如标题、图例、标准符号等。

因此，正确选择和使用图框是绘制工程图纸的重要一环。

本文将介绍常见的CAD图框尺寸规范和使用方法。

图框尺寸规范在实际工程绘图中，图框的尺寸应根据具体绘图要求和对图纸使用的要求来确定。

一般情况下，我们可以根据国家规范或行业标准来选择合适的图框尺寸。

以下是常见的图框尺寸规范：1.A0图框尺寸：1189mm × 841mm2.A1图框尺寸：841mm × 594mm3.A2图框尺寸：594mm × 420mm4.A3图框尺寸：420mm × 297mm5.A4图框尺寸：297mm × 210mm上述尺寸是根据ISO 216标准所确定的国际标准图纸尺寸。

根据具体需求，也可以选择其他非标准尺寸的图框。

在绘制CAD工程图纸时，我们需要先创建一个与图框相匹配的布局空间，并在其中绘制图框。

下面是在AutoCAD中创建图框的基本步骤：1.打开AutoCAD并创建一个新的图纸空间。

2.进入“布局”选项卡，在页面设置中选择合适的图纸尺寸。

3.在布局空间中绘制一个矩形，其尺寸和位置应与所选图纸尺寸相匹配。

4.根据需要，可以在图框内部添加标题、公司标志、图例等其他图纸要素。

在绘制图框时，我们还需要考虑以下几个方面：•边距和标线尺寸：根据国家或行业标准，图框的边距和标线尺寸也需要符合一定规范。

通常，边距宽度应不小于10mm，标线的长度和间距也有明确的要求。

•图框尺寸比例：为确保图框的比例正确，我们需要在创建图框时，将宽度与高度按照图框尺寸的比例进行设置。

例如，A4图框的宽高比应为3:2。

•图框的可扩展性：在实际使用过程中，图框可能需要不断添加和修改图纸要素，因此图框应具备一定的可扩展性。

可以在图框中留出足够的空间，以便添加额外的标注和说明。
