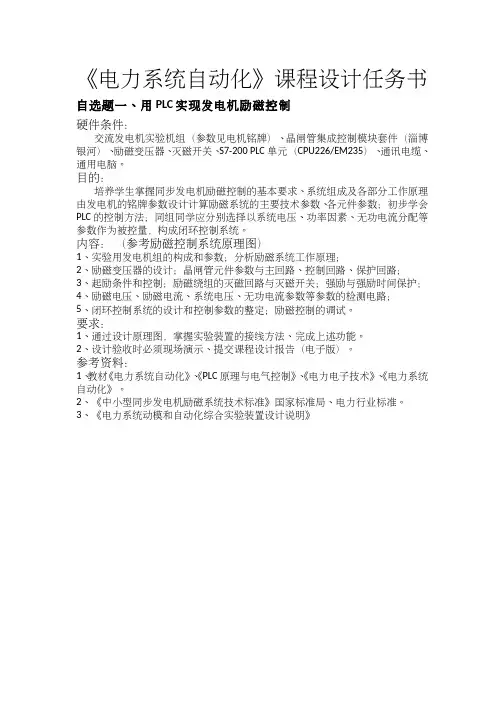

电机设计课设任务书

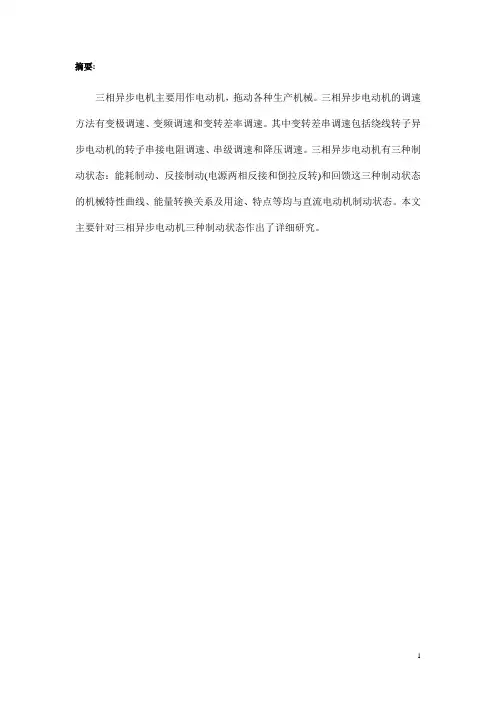

摘要:三相异步电机主要用作电动机，拖动各种生产机械。

三相异步电动机的调速方法有变极调速、变频调速和变转差率调速。

其中变转差串调速包括绕线转子异步电动机的转子串接电阻调速、串级调速和降压调速。

三相异步电动机有三种制动状态：能耗制动、反接制动(电源两相反接和倒拉反转)和回馈这三种制动状态的机械特性曲线、能量转换关系及用途、特点等均与直流电动机制动状态。

本文主要针对三相异步电动机三种制动状态作出了详细研究。

2010-2011第二学期综合课程设计任务书一设计题目三相绕线转子异步电机制动方法的应用与研究二课程设计的内容1、论证三相绕线转子异步电机制动方法及其特点。

2、根据已知条件为一台三相绕线式异步电机设计制动方法及设备参数：P N＝7.5kw，n N＝1430r/m，r2＝0.06欧。

今将此电机用在起重装置上，加在电机轴上的静转矩M c＝4kg·m，要求电机以500r/m的转速将重物降落。

问此时在转子回路中每相应串入多大电阻（忽略机械损耗和附加损耗）。

三课程设计要求1、对各种制动方法进行论证，画出电气原理图，给出工作原理描述。

2、绘制各制动方法的人为特性曲线。

3、参数计算准确。

4、写出课程设计过程中自己的体验与收获。

5、文字通顺，全文要求打印。

四课程设计时间安排2011.6.17------2011.6.19查阅资料2011.6.20----2011.6.21原理分析设计2011.6.22------2011.6.23参数设计及电路图绘制2011.6.24-完成设计报告书五课程设计成绩六指导教师签字刘霞七教研室审核同意。

一概述1. 制动的定义所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。

制动的方法一般有两类：机械制动和电气制动。

2. 制动的目的机械特性位于异步电动机制动的目的是使电力拖动系统快速停车或者使拖动系统尽快减速，对于位能性负载，制动运行可获得稳定的下降速度。

课程设计--直流电机调速控制系统设计指导教师评定成绩：审定成绩：**********课程设计报告设计题目：直流电机调速控制系统设计学校：********************学生姓名：**********专业：********************班级：***********学号：**************指导教师：*****************8设计时间：2013 年12 月目录引言 (3)一、直流电动机的工作原理 (4)二、直流电动机的结构 (5)三、直流电动机的分类 (6)四、电动机的机械特性 (7)五、他励直流电动机起动 (10)六、他励直流电动机的调速方法 (11)七、PWM调制电路 (14)八、H桥驱动电路 (14)九、直流电动机调速控制系统设计 (15)十、心得体会 (22)附录参考文献 (23)课程设计任务书 (23)引言现代工业生产中，电动机是主要的驱动设备，目前在直流电动机拖动系统中已大量采用晶闸管(即可控硅)装置向电动机供电的KZ—D拖动系统，取代了笨重的发电动一电动机的F—D系统，又伴随着电子技术的高度发展，促使直流电机调速逐步从模拟化向数字化转变，特别是单片机技术的应用，使直流电机调速技术又进入到一个新的阶段，智能化、高可靠性已成为它发展的趋势。

直流电机调速基本原理是比较简单的（相对于交流电机），只要改变电机的电压就可以改变转速了。

改变电压的方法很多，最常见的一种PWM脉宽调制，调节电机的输入占空比就可以控制电机的平均电压，控制转速。

PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。

直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。

随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展，到目前为止，已经出现了多种PWM控制技术。

【关键字】设计东北大学秦皇岛分校控制工程学院《自动控制系统》课程设计设计题目：转速单闭环直流电机调速系统设计与仿真学生：张海松专业：自动化班级学号：指导教师：王立夫设计时间：2012年6月27日东北大学秦皇岛分校控制工程学院《自动控制系统》课程设计任务书专业：自动化班级：509 学生姓名：设计题目：转速单闭环直流电机调速系统设计与仿真一、设计实验条件实验设备：PC机二、设计任务直流电机额定电压，额定电枢电流，额定转速，电枢回路总电阻，电感，励磁电阻，励磁电感，互感，，允许过载倍数。

晶闸管装置放大系数：，时间常数：，设计要求：对转速环进行设计，并用Matlab仿真分析其设计结果。

目录绪论--------------------------------------------------------------------------------11.转速单闭环调速系统设计意义-----------------------------12.原系统的动态结构图及稳定性的分析-----------------------22.1 转速负反应单闭环控制系统组成-----------------------22.2 转速负反应单闭环控制系统的工作原理-----------------33.调节器的选择及设计-------------------------------------33.1调节器的选择- --------------------------------------33.2 PI调节器的设计--- ---------------------------------44.Mat lab仿真及结果分析----------------------------------74.1 simulink实现上述直流电机模型-----------------------74.2 参数设置并进行仿真---------------------------------74.3结果分析--------------------------------- ---------155.课设中遇到的问题--------------------------------------166.结束语- ---------------------------------------------17参考文献- ---------------------------------------------17转速单闭环直流电机调速系统设计与仿真绪论直流电动机由于调速性能好，启动、制动和过载转矩大，便于控制等特点，是许多高性能要求的生产机械的理想电动机。

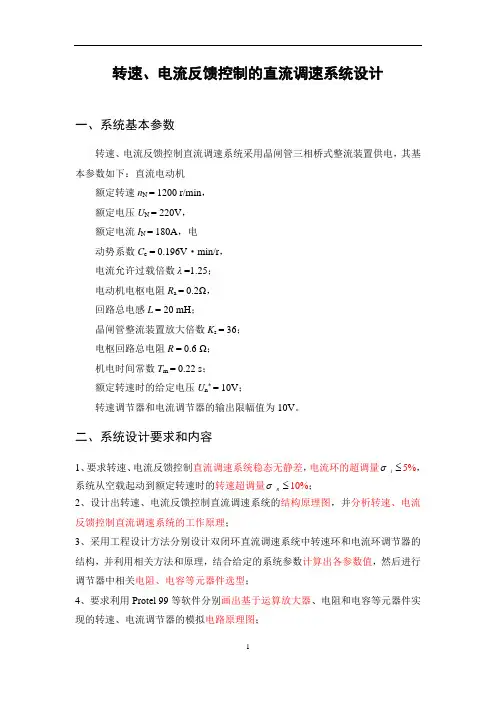

转速、电流反馈控制的直流调速系统设计一、系统基本参数转速、电流反馈控制直流调速系统采用晶闸管三相桥式整流装置供电，其基本参数如下：直流电动机额定转速n N = 1200 r/min，额定电压U N = 220V，额定电流I N = 180A，电动势系数C e = 0.196V·min/r，电流允许过载倍数λ=1.25；电动机电枢电阻R a = 0.2Ω，回路总电感L = 20 mH；晶闸管整流装置放大倍数K s = 36；电枢回路总电阻R = 0.6 Ω；机电时间常数T m = 0.22 s；额定转速时的给定电压U n* = 10V；转速调节器和电流调节器的输出限幅值为10V。

二、系统设计要求和内容1、要求转速、电流反馈控制直流调速系统稳态无静差，电流环的超调量σ≤5%，i系统从空载起动到额定转速时的转速超调量σ≤10%；n2、设计出转速、电流反馈控制直流调速系统的结构原理图，并分析转速、电流反馈控制直流调速系统的工作原理；3、采用工程设计方法分别设计双闭环直流调速系统中转速环和电流环调节器的结构，并利用相关方法和原理，结合给定的系统参数计算出各参数值，然后进行调节器中相关电阻、电容等元器件选型；4、要求利用Protel 99等软件分别画出基于运算放大器、电阻和电容等元器件实现的转速、电流调节器的模拟电路原理图；5、双闭环直流调速系统的结构和参数设计完后，在MATLAB 的Simulink 中建立相应的模型进行仿真实验，记录相应的仿真曲线和实验数据，并分析相关的实验数据，给出相应的结论，验证设计的系统是否满足要求；6、撰写一份设计报告，要求结构合理、格式规范、内容详实、条理清晰、论证充分，具体格式可参考仲恺农业工程学院毕业设计论文要求；7、严禁抄袭，若发现课程设计或者设计报告中存在抄袭，则一律按不及格处理；8、调节器的工程设计方法请参考《运动控制系统》教材《电力拖动自动控制系统——运动控制系统》P79中3.3.3节内容进行相关的设计。

《电机学》课程设计单绕组变极双速异步电机学院电气与电子工程学院专业电气工程及其自动化班级学号U*********姓名日期2014年2月20日成绩指导教师周理兵电机学课程设计任务书（201107班-周理兵组19位同学用）2014.1.10课题：单绕组变极双速三相交流绕组设计说明：一台三相鼠笼型交流异步电动机，定子一套绕组，若采用绕组（引出线）改接变极调速实现双速运行，则称为单绕组变极双速交流绕组。

任务要求：（1）定子48槽，4/8极，采用双层叠绕组，支路数、相带和节距自选；（2）绕组引出线6根；（3）画出两种极数下对应的槽电势星型图和三相绕组联接图；（4）根据所选节距和绕组方案，分析两种极对数下气隙基波磁密关系；（5）计算两种情况下相应的绕组系数，并分析谐波情况。

***每位同学必须独立完成设计和提交报告；设计报告必须在下学期开学第一周五下午5点钟之前交到电机楼202；若设计报告出现雷同（含部分雷同），则相互雷同的同学均取消成绩目录【题目分析】 (1)【变级原理】 (1)【接线方式】 (2)【绘制槽电动势星型图】 (3)【分相】 (4)【节距的分析与确定】 (4)【绘制绕组展开图】 (5)【分析气隙基波磁密】 (8)【绕组系数与谐波分析】 (9)【小结】 (9)【题目分析】三相鼠笼型交流异步电动机，转子是鼠笼型，其相数、极对数自动与定子保持一致，异步电动机的转差率s =n 1−n n 1，又因为s 很小，这样n ≈n 1＝60f 1p。

由此可见，当极对数改变后，异步电动机的转速会发生改变。

【变级原理】参见课本《电机学（第三版）》中P262-P263有如下的变极原理。

如图1.1有一个四级电机的A 像绕组示意图，在如图的电流方向a1→x1→a2→x2下，它产生了磁动势基波级数2p=4。

如图1.2 改接，即a1与x2连接作为首端A ，x1与a2相连接，作为末端X ，则它产生的磁动势基波极数2p=2，这样就实现了单绕组变极。

2.2.2 选择电动机容量(1) 由电动机至工作机的总效率 η<由[2 ] P7 式（2-5）> n ηηηηηη⋅⋅⋅⋅⋅⋅=4321 <由[2 ] P7表2-4>带传动V 带的效率——1η=0.94~0.97 取1η= 一对滚动轴承的效率——2η=0.98~0.995 取2η= 一对齿轮传动的效率——3η=0.96~0.98 取3η= 联轴器的效率——4η=0.99~0.995 取4η= 套筒的效率——5η=0.95~0.99 取5η=∵ =⋅⋅⋅=423321ηηηηη(3) 电动机所需的输出功率d P==D vn w π1000*606^10*55.9Tnwp w ===ηw d PP其中为鼓轮转速，为卷筒轴的输出功率。

(4) 确定电动机的额定功率P ed<由[2]P196表20-1> 又∵P ed > P d取2.2.3 电动机额定转速的选择< 由[2] P8 式（2-6）> w l h v d n i i i n ⋅⋅⋅= 式中: d n ---电动机转速；i v ---V 带的传动比；h i ---高速齿轮的传动比； l i ---低速齿轮的传动比；注：这里及下文的[1]指教材，[2]指课程设计蓝皮书=η17.3=d P kw4=ed P kw(3)Π轴==I '''h i n n Ⅱ r/min (4)Ⅲ轴==II '''l i n n Ⅲ r/min 2.4.2 验算传动系统误差2.4.3 各轴的输入功率(1)电动机=d P kw(2)Ⅰ轴==1ηd P P Ⅰ kw(3)Π轴==I 32ηηP P Ⅱ kw(4)Ⅲ轴==II 32ηηP P Ⅲ kw2.4.4 各轴的理论转矩(1)电动机==dd d n PT 9550 N·m(2)Ⅰ轴==I 1ηv d i T T N·m (3)Π轴==I II 231ηηi T T N·m (4)Ⅲ轴==II III 322ηηi T T N ·m<由[1]P156表8-7> 查得工作系数=A K=⋅=d A ca P K P kw（2）选取普通V 带带型根据P ca ，n d 确定选用普通V 带A 型。

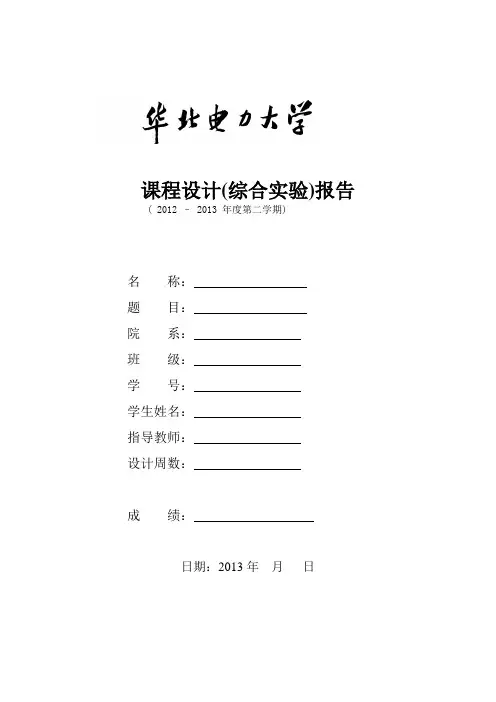

课程设计(综合实验)报告( 2012 – 2013 年度第二学期)名称：题目：院系：班级：学号：学生姓名：指导教师：设计周数：成绩：日期：2013年月日《风力发电机组设计与制造》课程设计任务书一、设计内容风电机组总体技术设计二、目的与任务主要目的：1. 以大型水平轴风力机为研究对象，掌握系统的总体设计方法；2. 熟悉相关的工程设计软件；3. 掌握科研报告的撰写方法。

主要任务：1. 确定风电机组的总体技术参数；2. 关键零部件（齿轮箱、发电机和变流器）技术参数；3. 计算关键零部件（叶片、风轮、主轴、连轴器和塔架等）载荷和技术参数；4. 完成叶片设计任务；5. 确定塔架的设计方案。

6. 撰写一份课程设计报告。

三、主要内容选择功率范围在1.5MW至6MW之间的风电机组进行设计。

1）原始参数：风力机的安装场地50米高度年平均风速为7.0m/s，60米高度年平均风速为7.3m/s，70米高度年平均风速为7.6 m/s，当地历史最大风速为49m/s，用户希望安装1.5 MW至6MW之间的风力机。

采用63418翼型，63418翼型的升力系数、阻力系数数据如表1所示。

空气密度设定为1.225kg/m3。

2）设计内容（1）确定整机设计的技术参数。

设定几种风力机的C p曲线和C t曲线，风力机基本参数包括叶片数、风轮直径、额定风速、切入风速、切出风速、功率控制方式、传动系统、电气系统、制动系统形式和塔架高度等，根据标准确定风力机等级；（2）关键部件气动载荷的计算。

设定几种风轮的C p曲线和C t曲线，计算几种关键零部件的载荷（叶片载荷、风轮载荷、主轴载荷、连轴器载荷和塔架载荷等）；根据载荷和功率确定所选定机型主要部件的技术参数（齿轮箱、发电机、变流器、连轴器、偏航和变桨距电机等）和型式。

以上内容建议用计算机编程实现，确定整机和各部件（系统）的主要技术参数。

（3）塔架根部截面应力计算。

计算暴风工况下风轮的气动推力，参考风电机组的整体设计参数，计算塔架根部截面的应力。

毕业设计（论文）任务书题目：基于单片机的电机控制系统的设计系名信息工程系专业电子信息工程学号学生姓名 xxx指导教师职称讲师年月日一、原始依据(包括设计或论文的工作基础、研究条件、应用环境、工作目的等。

）1、工作基础根据本课题所在研究领域的研究成果，运用丰富的网络资源，将在大学本科阶段所学过的电机控制、C语言程序设计和单片机的相关知识进行汇总和融合，学生具有足够的知识储备和资源来完成该毕业设计.2、研究条件熟悉电机控制的工作原理,以及本课题中涉及到的单片机等课程的相关知识.本设计中使用Proteus仿真软件进行软硬件的虚拟仿真，该仿真软件是一种电路分析与实物仿真的电子设计自动化软件，运行于Windows操作系统上,有丰富的元器件及虚拟仪器仪表,可以实现数字、模拟电路、微控制器系统仿真以及PCB设计等功能。

运行于Windows操作系统上，有丰富的元器件及虚拟仪器仪表，可以实现数字、模拟电路、微控制器系统仿真以及PCB设计等功能.3、应用环境步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件, 具有快速起动和停止的特点。

因为步进电动机组成的控制系统结构简单，价格低廉,性能上能满足工业控制的基本要求,广泛地应用于手工业自动控制、数控机床、组合机床、机器人、计算机外围设备、以及各种可控机械工具等,具有一定的实用价值。

4、工作目的通过毕业设计要求学会使用Proteus仿真软件进行单片机的硬件设计和软件仿真,掌握C语言的编写程序的方法和思想。

将所学过的本科阶段的相关知识融会贯通，掌握使用Keil μVision 系列软件对单片机程序的编译及调试。

了解电机的工作原理，设计出简易的电机控制系统。

锻炼学生对知识的综合应用能力、对课题相关领域已有知识的查找和自学的能力，以及实际的动手能力。

二、参考文献［1］从宏寿．电子设计自动化：Proteus在电子电路与51单片机中的应用［M］．西安电子科技大学出版社，2012．［2]楼然苗，李光飞．单片机课程设计指导．第2版[M]．北京航空航天大学出版社,2012．[3]杨新军．步进电机程序控制［J］．英才高职论坛．2006,02(1）：52—55．［4]王玉琳．一种新型步进电机驱动器［J］．机电一体化．2004，10 （4):33—37．［5］彭树生．用PC机控制步进电机的两种方法［J]．电子技术[J]．1995，2(12）．［6]曹航．用微机直接控制的步进驱动系统［J]．低压电器．1998 (8）．[7]房玉明，杭柏林．基于单片机的步进电机开环控制系统［J]．电机与控制应用，2006．33（4)：61—64．［8] 伍冯浩，谢陈跃等．Proteus与Keil在单片机开放性实验中的应用［J]．电子测量技术．2008．6(31）：100—107．[9］江一，朱凌，申仲涛．异步电动机直接转矩控制仿真研究[J］．华北电力大学学报．2003 （1）：10-13．［10］代启化．Proteus在单片机电路系统设计中的应用[J］．自动化与仪器仪表，2006．11(6）：84—87．[11] 曹洪奎，马莹莹．基于Proteus单片机系统设计与仿真［J]．辽宁工学院学报．2007．6(3）：11-15．[12］刘文秀．单片机应用系统仿真的研究［J]．现代电子技术．2005．4(8):156—157．［13］Depenbrock M．Direct self-control (DSC）of inverter-fed induction machine［J］．IEEE Trans on P E．1988．3 （4）：420—429．三、设计（研究)内容和要求(包括设计或研究内容、主要指标与技术参数，并根据课题性质对学生提出具体要求.）步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件。

电机学课程设计任务书1. 三相同步发电机定子绕组设计及电动势计算一台三相同步发电机，f = 50Hz ，n N = 1500r/min ，定子采用双层短距分布叠绕组，q = 3，y 1/τ = 8/9，每相串联匝数N = 108，Y 连接，每极基波磁通量21 1.01510Wb Φ-=⨯，磁通密度01sin(21)21B ννθν∞==++∑。

（1） 计算绕组基本参数，画出槽电动势星形图、绕组展开图；（2） 求导体电动势瞬时值、线圈电动势瞬时值表达式，编程画出相应的电动势曲线；（3） 编程计算基波电动势、各次谐波电动势（50次以上）、相电动势和线电动势的值，并画出谐波电动势频谱图；（4） 取不同的y 1/τ值，编程计算各次谐波（50次以上）、相电动势和线电动势的值，并画出谐波电动势频谱图，并分析基波和5、7、11次谐波的绕组系数值，说明采用短距和分布绕组对电动势波形有何影响。

2. 三相异步电机定子绕组设计及磁动势计算三相异步电动机，P N = 40kW ，U N = 380V ，I N = 75A ，定子绕组采用△连接，双层叠绕组，4极，48槽，y 1/τ = 10/12，每槽导体数为22，a=2。

（1） 计算绕组基本参数，画出槽电动势星形图、绕组展开图；（2） 求各相脉振磁动势瞬时值、三相合成磁动势瞬时值表达式，编程画出相应的磁动势曲线；（3） 编程计算单相磁动势基波和各次谐波（50次以上）的幅值，并画出谐波磁动势频谱图；（4） 编程计算三相合成磁动势基波和各次谐波（50次以上）的幅值，并画出谐波磁动势频谱图；（5） 取不同的y 1/τ值，重复（3）和（4），并分析基波和5、7、11次谐波的绕组系数值，说明采用短距和分布绕组对磁动势波形有何影响。

3. 单相异步电动机启停、正反转、调速和制动控制系统设计 一台单相异步电动机，P N = 80W ，U N = 220V ，f N = 50Hz ，P = 2，ηN = 60%，cos φN = 0.9，n N = 1395r/min ，2相（启动绕组和工作绕组）。

《电机控制系统综合课程设计》任务书一、课程设计目的及要求通过电机控制系统综合课程设计教学环节，学习步进电动机、交流伺服电动机、三相交流异步电动机可编程序控制器控制方法和控制系统的设计方法，包括总体设计原则、硬件和软件的设计方法等；了解步进电动机等的原理结构和工作方式，掌握变频器操作使用方法及其对电动机的控制方法。

通过对电机的控制系统设计与实现，学习掌握西门子、三菱PLC和变频器的基本应用，在此过程中培养从事设计工作的整体观念,通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础。

二、内容及要求：内容（任选其一）1. 内容一：机械手实训模型控制设计1）.设计内容机械手实物模型的机械结构采用滚珠丝杆、滑杆、气缸、气夹等机械部件组成;电气方面有步进电机、步进电机驱动器、传感器、开关电源、电磁阀等电子器件组成;通过PLC控制使机械手完成以下动作：1）开机复位 2）横轴前升 3）手旋转到位4）电磁阀动作，手张开 5）竖轴下降 6）电磁阀动作、手夹紧7）竖轴上升 8)横轴缩回 9）底盘旋转到位10）横轴前伸 11）手旋转 12）竖轴下降13)电磁阀动作、手张开 14）竖轴上升 15）复位气夹在电磁阀未通电动作时为夹紧状态，通电后变为张开状态。

在上述动作中，4-5和13—15之间为电磁阀通电状态。

2）。

设计要求学习PLC的原理与应用，掌握PLC的硬件接口电路设计和软件编程,设计系统硬件电路;编写控制程序，要求能实现系统工作方式；完成整个系统的软件和硬件调试，最后联机实现要求功能,并撰写设计报告.2. 内容二：多层电梯模型（6层）控制系统设计1）.设计内容多层电梯数为六层，楼层号标为“—1、1～5”。

电梯模型的电气部分有永磁低速同步电动机、变频器、PLC、欧姆龙旋转编码器、语音到站钟等组成；机械部分有框架、导轨、轿厢、配重及电梯呼盒组成.电梯的主拖动有变频器驱动同步电机实现，能够仿真实际电梯的运行速度,带有检测电梯位置的编码器能够精确检测轿厢位置，从而控制电梯的加速、减速过程。

课程设计任务书一.设计题目三速电动机变极调速控制系统设计二.设计目的1.培养综合运用所学知识和技能分析解决工程技术问题的能力。

2.建立正确的设计思路，掌握电气传动控制系统工程设计的一般程序和方法。

三.设计技术数据和技术要求本设计要求通过控制风机风量实现对整个车间温度的控制。

某车间的基本情况为全年温度波动值允许在8~10℃范围内，一般要求不高。

但对相对湿度的控制较严，全年波动范围要控制在5%~10%,它直接关系到产品的质量。

该车间的内部热源是机械摩擦生热，灯具发热，人体散热等，它们在全车间几乎不变；而外部热源——室外大气温度，则随夏日的日照，冬天的寒流，四季的阴、晴、雨、雪等气象条件变化而变化，而且是影响车间温度，湿度变化的主要原因。

故车间温度、湿度的控制随季节变化采用变风量，变露点调节法实现，这又都通过改变轴流风机的风量来实现。

根据该车间实际情况，要求四季风量的夏季最高，春秋两季相差不多，约为夏季的66%，冬季最少，约为夏季的50%。

经过设计，达到夏季风量的轴流风机对应的控制电动机功率为11.6KW，转速为1457r/min。

对控制设备要求为在控制风机风量时，风量改变要尽可能平稳，不能一下从最小变到最大或从最大变到最小，应有中间的过渡。

风机启动时风量也应该为最小值启动，具有过载等必要保护及必要的工作状态指示，电动机定子电流指示以及控制设备的故障指示。

车间内部具有交流电压为380V，频率为50Hz的三相四线制电源。

四.要求1.设计一套能实现轴流风机控制，满足车间全年温度湿度控制要求的控制系统，设计方案要尽可能简单、经济、安全。

2.完成三速电动机变极调速控制系统的设计，在设计中提高识图与制图能力，掌握查阅手册及使用国家技术标准和信息资料检索的能力。

3.按规定的进度，及时完成相应的设计任务。

五.具体要求1.设计完成电气控制原理图一张。

2. 根据控制要求及电动机容量选择电器元件。

3. 根据控制要求设计梯形图，编号控制程序，并上机调试。

课程设计说明书课题名称：直流电机转速与正反转控制学院：专业：组员：指导老师：日期：目录1．课程设计任务书 (2)2．说明书正文 (3)2.1 前言 (3)2.2 现状 (3)2.3 任务分析与方案设计 (4)2.4 系统设计与开发 (5)2.5 元器件清单及参数选择 (6)2.6 电路的调试 (7)3. 心得体会 (7)4. 参考文献 (8)5. 附录 (8)1．课程设计任务书题目：直流电机转速与正反转的控制1.1 任务要求在Dais试验台基础上设计并调试一个外接电路，能够测量和显示所测量的值，并且具有一定得控制功能，变成并完成整个开发系统。

每组一题，分别由3-4位同学合作完成。

1.2 主要技术要求1）实现电机的正反转控制2) 实现电机转速自动调节1.3 主要完成任务1、查找相关资料，确定课程设计方案；2、微机接口电路硬件的焊接、装配、逐步排除故障及调试；3、用protel2004绘制微机最小系统配置原理图；4、用protel2004绘制相关项目的接口原理图；5、编写有关项目的程序，并进行调试；6、按照相关项目内容要求，上机进行联调；7、编写课程设计报告。

1.4 提交成果1、课程设计说明书一份(电子文档和打印稿各一份)。

要求: 内容完整，图表完备，条理清晰，分析有据，计算准确。

所附电路图布局合理，清洗完备，图形和符号要规范。

2、所有原器件清单。

3、电路实体一套。

要求: 该电路实体必须是经过自己安装调试并达到性能指标要求的电路实体。

1.5 时间安排09月06日~09月17日地点：机械工程学院微机原理实验室和学院中心机房09.06，7-206分组及分配课程设计任务；下午，查找相关资料，初拟总体方案。

09.07-09.08，2教428，上机熟悉protel2004软件，完成微机最小系统配制原理图、相关接口电路原理图及各项目接口。

09.09-09.10，借领工具、分发PCB板及相关元器件，PCB板的焊接、装配、调试等工作09.13-09.15，2教428，编写各项目相关程序设计及联机调试。

电机课程设计任务书一、教学目标本课程的教学目标是使学生掌握电机的基本原理、结构、分类和性能，能够分析电机的运行特性，了解电机在工程应用中的选择和安装方法。

具体分为以下三个维度：1.知识目标：学生需要掌握电机的工作原理、主要结构、分类、性能参数等基本知识，了解电机的发展历程和应用领域。

2.技能目标：学生能够运用所学知识分析和解决电机运行中的实际问题，如电机起动、制动、调速等，具备电机故障诊断和维修的基本能力。

3.情感态度价值观目标：培养学生对电机技术的兴趣和热情，增强学生的创新意识和团队合作精神，使学生认识到电机技术在现代社会中的重要作用。

二、教学内容本课程的教学内容主要包括电机的基本原理、结构、分类和性能，电机的工作特性、运行维护和故障诊断，电机在工程应用中的选择和安装方法。

具体安排如下：1.电机的基本原理和结构：介绍电机的电磁感应原理、主要结构及其功能，包括直流电机和交流电机。

2.电机的分类和性能：讲解电机的分类方法，分析不同类型电机的性能特点和应用范围。

3.电机的工作特性：研究电机转速、电流、电压等参数与负载之间的关系，了解电机在不同工况下的运行特性。

4.电机的运行维护和故障诊断：教授电机运行维护的基本原则和方法，介绍电机故障诊断的技术和工具。

5.电机在工程应用中的选择和安装：讲解电机选型的依据和原则，介绍电机安装、调试和运行维护的注意事项。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，使学生掌握电机的基本原理、结构和性能等知识。

2.讨论法：学生针对电机运行中的实际问题进行讨论，培养学生的思考和分析能力。

3.案例分析法：分析典型电机故障案例，使学生学会运用所学知识解决实际问题。

4.实验法：安排实验课程，让学生亲自动手操作，加深对电机原理和性能的理解。

四、教学资源本课程将充分利用校内外教学资源，包括教材、参考书、多媒体资料和实验设备等，以支持教学内容和教学方法的实施。
