八年级物理上册 凸透镜成像 专题训练培优题教程文件

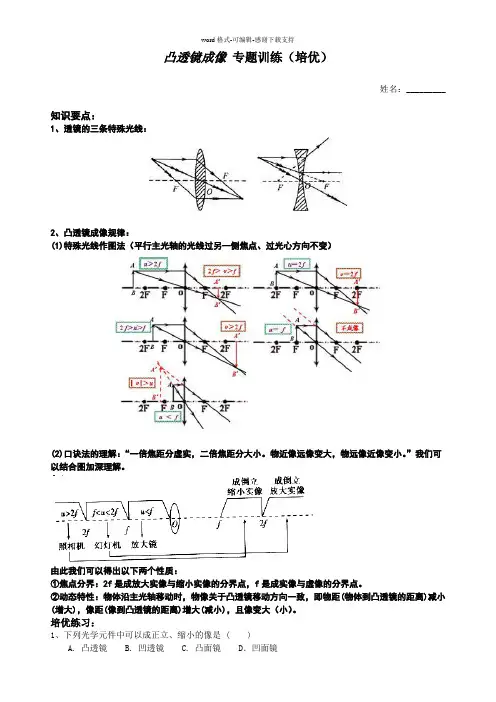

凸透镜成像专题训练（培优）姓名：_________知识要点：1、透镜的三条特殊光线：2、凸透镜成像规律：(1)特殊光线作图法（平行主光轴的光线过另一侧焦点、过光心方向不变）(2)口诀法的理解：“一倍焦距分虚实，二倍焦距分大小。

物近像远像变大，物远像近像变小。

”我们可以结合图加深理解。

由此我们可以得出以下两个性质：①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。

②动态特性：物体沿主光轴移动时，物像关于凸透镜移动方向一致，即物距(物体到凸透镜的距离)减小(增大)，像距(像到凸透镜的距离)增大(减小)，且像变大（小）。

培优练习：1、下列光学元件中可以成正立、缩小的像是 ( )A. 凸透镜B. 凹透镜C. 凸面镜 D．凹面镜2、一种手电筒上所用的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜．灯丝(可看作一个点光源)发出的光通过它折射时，出射光束(图中实线所示)比无此透镜时的光束(图中虚线所示)要窄，有聚光功能．在这种小电珠中，灯丝应位于 ( ) A．凸透镜的焦点以内 B．凸透镜的一倍焦距和二倍焦距之间C．凸透镜的焦点 D．凸透镜的二倍焦距处3、下列关于凸透镜成像的说法中、正确的是 ( )．A．能成在光屏上的像，都是放大的 B．能成在光屏上的像，都是倒立的C．能成在光屏上的像，都是缩小的 D．所成的缩小的像，一定能成在光屏上4、若用照相机的镜头作为透镜做透镜成像实验，那么下述现象中不可能出现的是 ( )．A．看到物体倒立的、缩小的像 B．看到物体正立的、放大的像C．看到物体倒立的、放大的像 D．看到物体正立的、缩小的像5、有一长方体玻璃砖内有一呈双凸面(球面)的空气泡，可以看作透镜，一束平行光束按图所示方向射向气泡则这束平行光将 ( )A．穿过气泡后仍保持平行 B．穿过气泡后会聚C．穿过气泡后发散 D．不能穿过气泡，全部被反射6、在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除镜很小一部分，如图所示，再把上、下半截透镜向原主轴置合拢，则成像情况与原来相比( )A．相同B.成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移D．不能成像7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是 ( )A．水滴蒸发，带走叶子的热量 B．水滴在阳光下温度升高，把叶烫焦C．水滴容易透过阳光 D．水滴会使阳光会聚，把叶子烧焦8、在“研究凸透镜成像”实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰好在屏上能看到烛焰缩小的像，由此可判断凸透镜的焦距 ( )A．小于9厘米 B．大于9厘米C．等于9厘米 D．大于9厘米而小于18厘米9、一位同学在光具座上做“研究凸透镜成像”的实验。

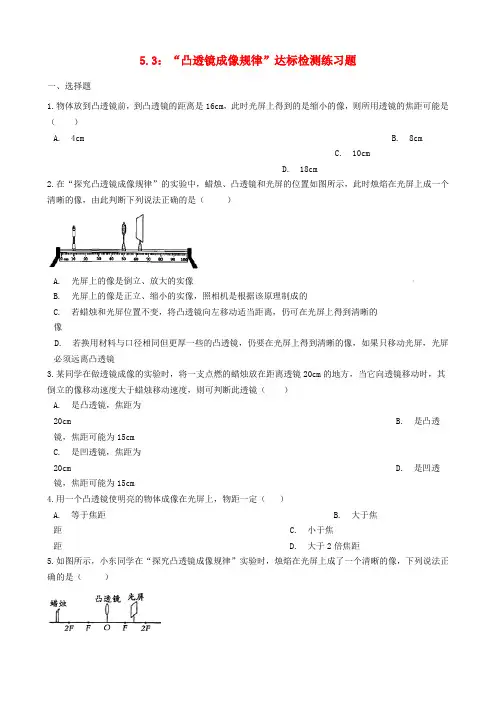

5.3：“凸透镜成像规律”达标检测练习题一、选择题1.物体放到凸透镜前，到凸透镜的距离是16cm，此时光屏上得到的是缩小的像，则所用透镜的焦距可能是（）A. 4cmB. 8cmC. 10cmD. 18cm2.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A. 光屏上的像是倒立、放大的实像B. 光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C. 若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D. 若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜3.某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（）A. 是凸透镜，焦距为20cm B. 是凸透镜，焦距可能为15cmC. 是凹透镜，焦距为20cm D. 是凹透镜，焦距可能为15cm4.用一个凸透镜使明亮的物体成像在光屏上，物距一定（）A. 等于焦距B. 大于焦距 C. 小于焦距 D. 大于2倍焦距5.如图所示，小东同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A. 利用这一成像规律可制成幻灯机B. 实验中，蜡烛越烧越短，光屏上烛焰的像向上移动C. 要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜D. 为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板6.如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A.B. C.D.7.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系(如图)，则凸透镜的焦距为( )A. 60厘米B. 40厘米 C. 20厘米 D. 10厘米8.下列说法正确的是（）A. 平面镜成的是正立、等大的实像B. 凸透镜所成的像都是倒立的C. 凸透镜可以成倒立、等大的实像D. 凹透镜可以在光屏上成像9.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则 ( )A.所成的像是正立缩小的实像B.所成的像是倒立缩小的实像C.把蜡烛向左移动，调整光屏的位置，得到的像变小D.把蜡烛向右移动，调整光屏的位置，得到的像变小10.如图所示，L是凸透镜，OO'是它的主轴，AB是垂直主轴的光源，P是垂直于主轴的光屏，当光源和光屏到凸透镜的距离相等时，在光屏上得到清晰的像，如将AB向右移动任意一段距离后，再移动P，则在P 上 ( )A. 总能得到缩小的像B. 总能得到放大的像C. 可能得到放大的像，也可能得到缩小的像D. 可能得到放大的像，也可能得不到像11.在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像，则该凸透镜的焦距可能是（）A. 7.5cmB. 9cmC. 13cmD. 20cm12.当物体距离凸透镜8cm时，在凸透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

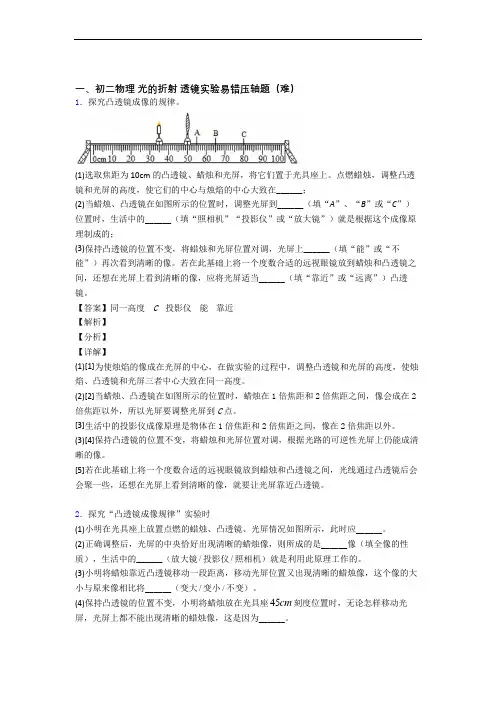

一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。

【答案】同一高度C投影仪能靠近【解析】【分析】【详解】(1)[1]为使烛焰的像成在光屏的中心，在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度。

(2)[2]当蜡烛、凸透镜在如图所示的位置时，蜡烛在1倍焦距和2倍焦距之间，像会成在2倍焦距以外，所以光屏要调整光屏到C点。

[3]生活中的投影仪成像原理是物体在1倍焦距和2倍焦距之间，像在2倍焦距以外。

(3)[4]保持凸透镜的位置不变，将蜡烛和光屏位置对调，根据光路的可逆性光屏上仍能成清晰的像。

[5]若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，光线通过凸透镜后会会聚一些，还想在光屏上看到清晰的像，就要让光屏靠近凸透镜。

2．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验时，器材安装合理，实验操作规范。

在图示位置时，烛焰恰好在光屏上成清晰的像。

（1）这个像是倒立、_____的实像（选填“放大”或“缩小”），它的成像原理与_____（选填“放大镜”、“投影仪”或“照相机”）相同。

（2）若保持蜡烛位置不变，将凸透镜向右移动 5cm，则为了能在光屏上再成清晰的像，应将光屏向右移动_____（选填“小于、等于”或“大于”）5cm，此时像的大小比刚才的像要_____一些（选填“大”或“小”）。

（3）小明为了研究近视眼的成因，在凸透镜左侧附近放置一近视眼镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。

【答案】缩小照相机小于小右【解析】【分析】【详解】(1)[1][2]由图可知，成像时，像距小于物距，所以成一个倒立、缩小的实像；照相机就是利用这个原理制成的。

(2)[3][4]将凸透镜向右移动5cm，物距变大，导致像变小，像距也变小，所以光屏向右移动的距离小于5cm。

(3)[5]近视眼镜是凹透镜，对光线有发散作用，所以戴上近视眼镜能使像向后移动，所以要想成清晰的像，就要让光屏向右移动。

2．在探究凸透镜成像规律时，如图甲所示，将凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示：(1)请根据上述实验现象和凸透镜成像规律判断；凸透镜A的焦距是_____cm，凸透镜A的焦距_____（填“大于”“小于”或“等于”）凸透镜B的焦距；(2)在图甲中，保持凸透镜位置不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（填“左”或“右”）移动一段距离，像将_____（填“变大”“变小”或“不变”）；(3)图丙所示的实验现象可以说明_____（填“照相机”“幻灯机”或“放大镜”）的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和蜡烛的位置不动，应使光屏_____（填“靠近”或“远离”）凸透镜，才能在光屏上再次看到烛焰清晰的像；(4)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____。

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。

一、初中物理凸透镜成像的规律1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为 26cm 时，在光屏上得到一个清晰缩小的实像。

下列说法不正确的是（ ）A ．该凸透镜的焦距：13cm>f >10.5cmB ．只将蜡烛向右移动，可以在光屏上得到清晰放大的像C ．只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像D ．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】B【解析】【分析】【详解】A ．观察图示可知在光屏上得到一个清晰缩小的实像，则26cm>2u f =，像距61cm-40cm=21cm v =满足2f v f <<，解得13cm 10.5cm f >>，故A 正确，不符合题意；B ．只将蜡烛向右移动，减小了物距，必须增大像距，才可以在光屏上得到清晰放大的像，故B 错误，符合题意；C ．像距小于物距，光屏上成倒立、缩小的实像；保持凸透镜不动，只将蜡烛和光屏互换，像距大于物距时，根据光路的可逆性可知，成倒立、放大的实像，故C 正确，不符合题意；D ．蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，故D 正确，不符合题意。

故选B 。

2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（ ）A ．焦距可能为18厘米B ．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm2f><<20cm2f f化简可得10cm15cm<<f所以凸透镜的焦距不可能是18cm；当物体远离凸透镜10 cm，物距变大，依然大于两倍焦u=，那么距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm，物距20cm<<f u f2v=，光屏应远离透为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm镜10 cm；故选D。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。

【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。

[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。

(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。

(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。

2．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。

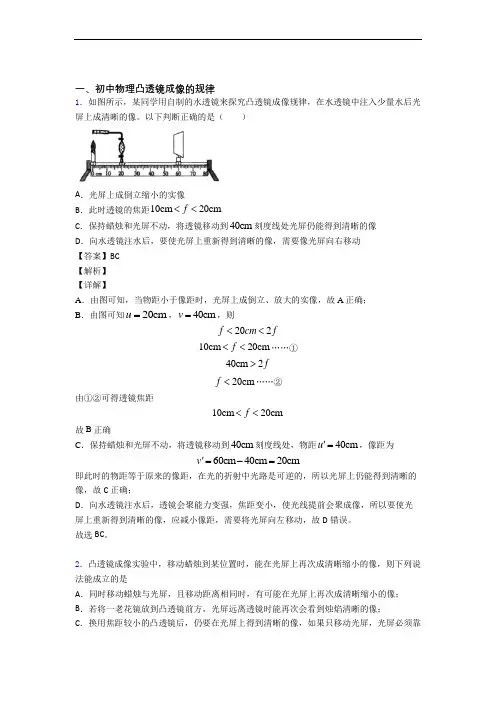

一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

故选BC 。

2．凸透镜成像实验中，移动蜡烛到某位置时，能在光屏上再次成清晰缩小的像，则下列说法能成立的是A ．同时移动蜡烛与光屏，且移动距离相同时，有可能在光屏上再次成清晰缩小的像；B ．若将一老花镜放到凸透镜前方，光屏远离透镜时能再次会看到烛焰清晰的像；C ．换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜：D．保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像：【答案】CD【解析】【详解】A．物体要成倒立、缩小、实像时物体移动距离应该大于光屏移动距离，故A项不符合题意；B．老花镜是凸透镜，若将一老花镜放到凸透镜前方，则蜡烛发出的光经凸透镜和老花镜后会提前会聚，此时光屏应该靠近透镜才会看到烛焰清晰的像；B项不符合题意；C．换用焦距较小的凸透镜后，相当于增大物距，当物体成实像时，随着物距u增大，像距减小，同时像也在减小。

2019学年度人教版八年级物理第一学期5.3 凸透镜成像的规律同步培优题（解析版）一、选择题1、张强同学在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距 ( )A. 一定大于20 cmB．一定在10 cm到16 cm之间C．一定小于8 cmD. 一定在8 cm到10 cm之间2、蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。

小红画了图中的光路。

下列说法正确的是（）A.小红画的光路是正确的B. 透镜成的是虚像C.透镜的焦距小于10cmD.透镜的焦距大于20cm3、某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的虚像4、毕业了，小明与全班同学用胶片照相机照了合影后，接着照一张单身像。

下列说法正确的是A．小明应远离镜头，同时胶片应靠近镜头B．小明应靠近镜头，同时胶片应远离镜头C．小明在相机中的像是倒立、放大的实像D．小明在相机中的像是正立、放大的虚像5、拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜6、如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（）A．当物体距透镜8cm时，成正立的像B．当物体距透镜16cm时，成倒立、放大的实像C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜7、关于透镜的应用，下列说法正确的是（）A．远视眼镜利用了凸透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片在镜头二倍焦距以外D．望远镜的物镜使远处的物体成正立、放大的虚像8、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A.教学中使用的投影仪就是利用了图中的成像规律B.换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C.如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D.如果把蜡烛与光屏对调，光屏上将不会出现清晰的像9、下列关于生活中光学元件的说法中正确的是A．利用照相机拍照时，成正立缩小的虚像B．用凸透镜做放大镜时，成正立缩小的实像C．投影仪是利用凹透镜来成像的D．近视眼镜的镜片是凹透镜10、如图所示为小明用透镜观察字的情况，下列说法正确的是 ( )A．字与透镜的距离大于透镜的焦距B．此透镜只能成虚像C．此透镜可以用作近视眼镜D．此透镜可以用来做照相机的镜头二、填空题11、如图所示是探究“凸透镜成像规律”的实验装置，凸透镜的焦距为10cm，点燃的蜡烛与凸透镜固定不动。

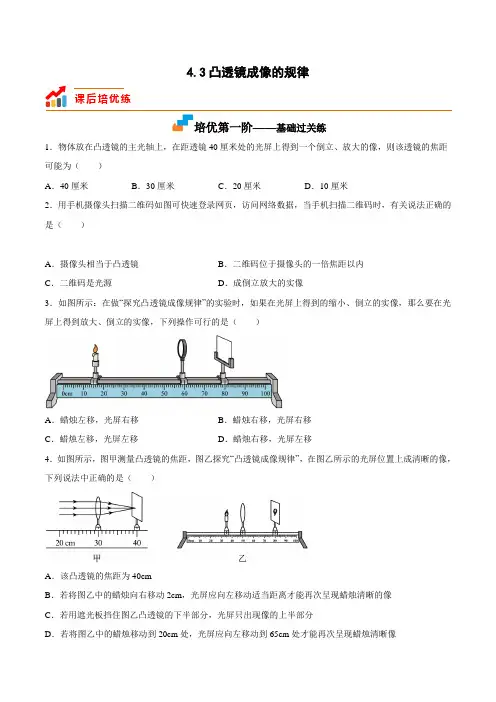

4.3凸透镜成像的规律课后培优练培优第一阶——基础过关练1．物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A．40厘米B．30厘米C．20厘米D．10厘米2．用手机摄像头扫描二维码如图可快速登录网页，访问网络数据，当手机扫描二维码时，有关说法正确的是（）A．摄像头相当于凸透镜B．二维码位于摄像头的一倍焦距以内C．二维码是光源D．成倒立放大的实像3．如图所示：在做“探究凸透镜成像规律”的实验时，如果在光屏上得到的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是（）A．蜡烛左移，光屏右移B．蜡烛右移，光屏右移C．蜡烛左移，光屏左移D．蜡烛右移，光屏左移4．如图所示，图甲测量凸透镜的焦距，图乙探究“凸透镜成像规律”，在图乙所示的光屏位置上成清晰的像，下列说法中正确的是（）A．该凸透镜的焦距为40cmB．若将图乙中的蜡烛向右移动2cm，光屏应向左移动适当距离才能再次呈现蜡烛清晰的像C．若用遮光板挡住图乙凸透镜的下半部分，光屏只出现像的上半部分D．若将图乙中的蜡烛移动到20cm处，光屏应向左移动到65cm处才能再次呈现蜡烛清晰像5．下列关于放大镜、幻灯机、照相机的说法错误的是（）A．它们都是利用凸透镜成像的B．用照相机拍照时，景物在2倍焦距以外C．幻灯片必须放在2倍焦距以外D．用放大镜看书，书与透镜的距离应小于1倍焦距6．一个凸透镜的焦距是10cm，当把物体放在凸透镜前28cm的位置时，在凸透镜后的光屏上出现一个倒立、______的实像；太阳光通过三棱镜后，被分解成各种颜色的光，这是光的_______现象。

7．王老师上课时为了使同学们听得更清晰，经常使用扩音器，通过扩音器能听到王老师声音的___________（“响度”或“音色”）变大了。

小明在他家的玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在玻璃台板下的报纸上的字变大了，这是由于此时的水滴相当于一个___________。

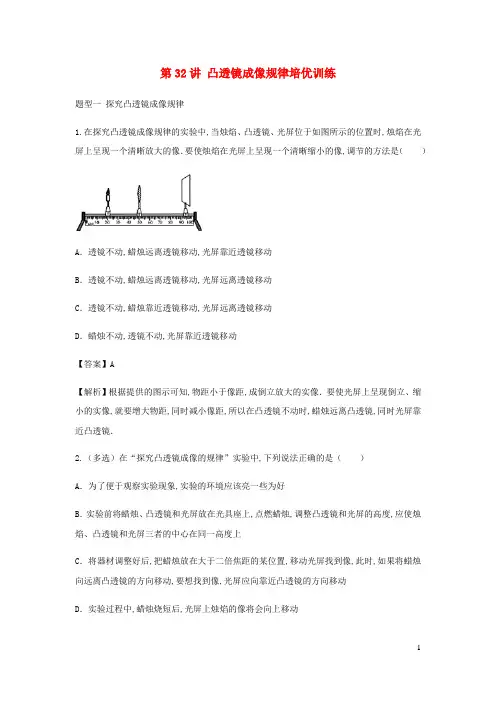

第32讲凸透镜成像规律培优训练题型一探究凸透镜成像规律1.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是（）A．透镜不动,蜡烛远离透镜移动,光屏靠近透镜移动B．透镜不动,蜡烛远离透镜移动,光屏远离透镜移动C．透镜不动,蜡烛靠近透镜移动,光屏远离透镜移动D．蜡烛不动,透镜不动,光屏靠近透镜移动【答案】A【解析】根据提供的图示可知,物距小于像距,成倒立放大的实像．要使光屏上呈现倒立、缩小的实像,就要增大物距,同时减小像距,所以在凸透镜不动时,蜡烛远离凸透镜,同时光屏靠近凸透镜．2.（多选）在“探究凸透镜成像的规律”实验中,下列说法正确的是（）A．为了便于观察实验现象,实验的环境应该亮一些为好B．实验前将蜡烛、凸透镜和光屏放在光具座上,点燃蜡烛,调整凸透镜和光屏的高度,应使烛焰、凸透镜和光屏三者的中心在同一高度上C．将器材调整好后,把蜡烛放在大于二倍焦距的某位置,移动光屏找到像,此时,如果将蜡烛向远离凸透镜的方向移动,要想找到像,光屏应向靠近凸透镜的方向移动D．实验过程中,蜡烛烧短后,光屏上烛焰的像将会向上移动【答案】BCD【解析】A、为使实验现象更加明显,实验环境应该比较暗,这样成的蜡烛的像更加清晰．故A错误；B、点燃蜡烛,调整凸透镜和光屏的高度,使烛焰、凸透镜和光屏三者中心大致在同一高度,这样做可使实验中的实像基本能成在光屏中心,故B正确；C、凸透镜成实像时,物近像远像变大；此时,如果将蜡烛向远离凸透镜的方向移动,要想找到像,光屏应向靠近凸透镜的方向移动,故C正确；D、由于成的实像是倒立的,所以蜡烛越烧越短,光屏上烛焰的像就应该越向上移动,故D正确．3.小峰在探究凸透镜成像规律之后,又对凸透镜的焦距与其凸起程度的关系进行了探究：（1）小峰第一次选取一个凸起程度较小的凸透镜,测量焦距的实验如图甲所示,测得的焦距为______．（2）第二次他又选用一个凸起程度较大的凸透镜,测得的焦距为8cm,由这两次实验可得出的初步结论：______．（3）小峰回想起白光经三棱镜后,光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示）,受此启发,于是他选取焦距为10cm的凸透镜,用红光和蓝光来进行图甲的实验,实验结论：对同一凸透镜,______的焦距大些．（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时,老师发现有两个小组所测像距分别为17.5cm和22cm,与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的,请分析出现这种情况的原因：______．【答案】（1）10.0cm；（2）材料和横截面积相同的凸透镜,凸面程度越大其焦距越小；（3）红光；（4）光屏上还没有出现清晰的像时就测出了像距．【解析】（1）焦点到透镜中心的距离为焦距,刻度尺的分度值为1cm,此时读数为10.0cm,即透镜焦距为f=10.0cm；（2）由图甲可知,第一次测得凸透镜的焦距为10cm；根据1、2次的实验数据可知,材料和横截面积相同的凸透镜,凸起程度越大其焦距越小；（3）用红光和蓝光平行于同一个凸透镜的主光轴射入,红光、蓝光对凸透镜的焦距不相同．红色光较蓝色光偏折能力弱,所以红色光对凸透镜的焦距大；蓝光入射时焦距小些．（4）同一凸透镜,物距一定,像距一定,小组实验的像距不同,是因为光屏上还没有出现清晰的像就测像距．4.关于凸透镜成像实验,完成以下内容：（1）首先应将蜡烛、凸透镜和______依次固定在光具座上,并调节它们的中心在同一高度．（2）图中O为凸透镜的光心,F为焦点,请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线,并确定其像的位置S′．（3）实验中当物距u等于焦距f时,某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是______．A．因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【答案】（1）光屏；（2）见下图；（3）B．【解析】（1）在做凸透镜成像规律实验时,首先应将蜡烛、凸透镜和光屏依次固定在光具座上,并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点,通过光心的光线经凸透镜折射后方向不变,如图所示,S′为像点：（3）据题可知,此时成的是正立、放大的像,故A、若它的某些部分到凸透镜的距离稍大于焦距,即蜡烛处于1倍焦距和2倍焦距之间,应该成一个倒立、放大的实像,故错误；B、若它的某些部分到凸透镜的距离稍小于焦距,即在1倍焦距以内,此时看到一个正立、放大的虚像,故B正确；C、若是通过透镜的表面反射成像,成的是正立、等大的虚像,故C错误．5.小华进行“探究凸透镜成像规律”的实验．如图所示,实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材．（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处,平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上,在透镜另一侧移动光屏直到光屏上的光斑最小,如图甲所示,凸透镜A的焦距f1=______cm；（2）如图乙所示,保持凸透镜A位置不变,将点燃的蜡烛放在光具座上35cm刻线处时,移动光屏,在光屏上可以得到烛焰倒立、放大的______像（选填“虚”、“实”）；此成像特点常应用在______（选填“放大镜”、“照相机”或“幻灯机”）上；（3）保持蜡烛位置不变,小华用焦距为f2的凸透镜B替换凸透镜A,将凸透镜B固定在光具座上50cm刻线处．通过移动光屏,在光屏上得到烛焰倒立、缩小的像．由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1______f2（选填“小于”或“大于”）．【答案】（1）10；（2）实；幻灯机；（3）大于．【解析】（1）由图知,光点到凸透镜的距离为10.0cm,所以凸透镜的焦距为10.0cm．（2）如图乙所示,保持凸透镜A位置不变,将点燃的蜡烛放在光具座上35cm刻线处时,物体处于1倍焦距和2倍焦距之间,移动光屏,此时应该能成一个倒立、放大的实像,幻灯机、投影仪都是根据这个原理制成的．（3）蜡烛和凸透镜的位置不变,凸透镜A成放大的实像,说明此时物距处于1倍和2倍焦距之间；凸透镜B成缩小的实像,说明物距大于2倍焦距．因此凸透镜B的焦距小于凸透镜A 的焦距．6.小华在做探究凸透镜成像规律的实验时,将焦距为10cm的薄凸透镜固定在光具座上50cm 刻度线处,将点燃的蜡烛放置在光具座上20cm刻度线处,移动光屏至65cm刻度线处,使烛焰在光屏上成清晰的像．如图所示．请结合此实验完成下列问题：（1）如图所示的实验现象能够说明______的成像特点．A．照相机B．幻灯机C．放大镜（2）保持透镜在50cm刻度线处不动,如果想在光屏上得到更大的清晰的像,应该进行的操作是______．A．将蜡烛左移,光屏左移B．将蜡烛左移,光屏右移C．将蜡烛右移．光屏左移D．将蜡烛右移．光屏右移（3）保持透镜在50cm刻度线处不动,若将点燃的蜡烛放在光具座上80cm刻度线处,将光屏放在光具座上透镜的左侧,通过移动光屏,在光屏上可呈现烛焰清晰______的像．A．倒立放大B．倒立缩小C．正立放大．【答案】（1）A；（2）D；（3）B．【解析】（1）如图所示,物距大于像距,此时成倒立缩小的实像,能够说明照相机的成像原理,故A符合题意；（2）保持透镜在50cm刻度线处不动,如果想在光屏上得到更大的清晰的像,应使物距缩小,则像距变大,所以应将蜡烛右移,同时光屏也向右移．故D符合题意；（3）保持透镜在50cm刻度线处不动,若将点燃的蜡烛放在光具座上80cm刻度线处,则此时物距大于2f,将光屏放在光具座上透镜的左侧,通过移动光屏,在光屏上可呈现烛焰清晰的倒立缩小的实像．故B符合题意．7.同学们做“探究凸透镜成像的规律”的实验,请回答以下问题（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度,你认为下面几种调整方法最方便合理的是______．A．眼睛平视,视线与光具座平行,利用“三点一线”把“三心”调整到同一高度；B．用刻度尺一个一个的测量,可以很准确地控制“三心”在同一高度；C．把蜡烛,透镜,光屏在光具座上移到一起,调整“三心”在同一高度,然后再分开．（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示,该凸透镜的焦距是______cm；（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时,光屏上得到______（放大/等大/缩小）像,若光屏适当远离凸透镜,凸透镜和蜡烛不动,要想在光屏上得到清晰的像,可以在凸透镜前加一个______（“凸透镜”、“凹透镜”）．【答案】（1）C；（2）10；（3）放大；凹透镜．【解析】（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度,最方便合理的调节方法是把蜡烛,透镜,光屏在光具座上移到一起,调整“三心”在同一高度,然后再分开；（2）因为物距u=2f,v=2f成倒立等大实像,由甲曲线图可知u=2f=20cm,v=2f=20cm,则该透镜的焦距为10cm；（3）由乙图可知u=20cm-5cm=15cm,此时的物距位于1倍焦距和2倍焦距之间,所以移动光屏,将会承接到倒立放大的实像；若光屏适当远离凸透镜,凸透镜和蜡烛不动,要想在光屏上得到清晰的像,可以在凸透镜前加一个凹透镜,因为凹透镜对光线有发散作用．考点二凸透镜成像规律及应用8.如图所示,将凸透镜固定在光具座上某位置（图中未标出）,点燃的蜡烛放在光具座上的a 点,调节光屏的位置,在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后,再移动光屏,屏上得到清晰的像变小．则（）A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时,物距大于一倍焦距小于二倍焦距D．蜡烛在b点时,像距大于二倍焦距【答案】A【解析】（1）将蜡烛从a点滑到b点后,在屏上得到清晰的像变小,则说明像距在变小,物距在变大,而凸透镜固定在光具座上位置不变,所以凸透镜应位于a点的左侧．故A符合题意,B 不符合题意．（2）当点燃的蜡烛放在光具座上的a点时,在光屏上得到烛焰清晰缩小倒立的像,所以从凸透镜成像的规律可知,此时物距应大于二倍焦距．故C不符合题意．（3）蜡烛在a点时,成倒立、缩小的实像；当蜡烛在b点时,仍然成倒立、缩小的实像,此时物距应大于二倍焦距,像距应大于一倍焦距小于二倍焦距．故D不符合题意．9.如图所示,是蜡烛通过凸透镜在光屏上的成像情况,以下器材利用这一成像原理的是（）A．放大镜B．电影放映机C．照相机D．投影仪【答案】C【解析】由图知,光屏上是倒立、缩小的实像,根据凸透镜成像规律,此时u＞2f,像的位置在f＜v＜2f；照相机是根据这个原理制成的．10.小明将凸透镜紧靠如图甲所示的一幅卡通图片,然后将凸透镜逐渐远离图片的过程中,通过凸透镜观察到如图乙所示四个不同的像,则四个像出现的先后顺序是（）A．③②④①B．③②①④C．②①③④D．①②③④【答案】C【解析】小明将凸透镜紧靠卡通图片,说明物距小于一倍焦距,凸透镜成的是正立放大的虚像,所以首先看到的是②,当在一倍焦距以外,远离凸透镜的过程中,看到的像逐渐减小,并且成的是倒立的实像,所以剩余三幅图片的顺序是①③④,故四个像的顺序为②①③④．11.下列光学设备中,应用的原理与如图5所示的凸透镜成像规律相同的是（）A．幻灯机B．老花镜C．照相机D．放大镜【答案】C【解析】根据凸透镜的成像规律,由图可知,物距大于像距时,成的是倒立缩小的实像.照相机是根据这个原理制作的.12.某同学在做“研究凸透镜成像规律”的实验,当他把光屏移到距凸透镜如图所示的位置时,刚好在光屏上呈现清晰的像,则该像的性质表述正确的是（）A．正立放大的实像B．倒立放大的实像C．倒立缩小的实像D．一定是倒立的实像,但放大或缩小无法确定【答案】B【解析】由图可知,像在光屏上,所以为实像,像距大于物距,所以是倒立放大的实像.13.小林同学做“探究凸透镜成像规律”的实验中,蜡烛、凸透镜、光屏在光具座上的位置如图所示,这时烛焰在光屏上成清晰的像（像未在图中画出来）,下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处,保持凸透镜和光屏不动,光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处,保持凸透镜不动,无论怎样移动光屏,它上面都得不到清晰的蜡烛像【答案】D【解析】A、由图可知,物距u=25cm,v=40cm,物距u＜v,成倒立放大的实像,故A错误；B、u＜v,成倒立放大的实像,与投影仪的成像原理相同,故B错误；C、将蜡烛移到光具座10cm刻度线处,保持凸透镜和光屏不动,此时物距u=40cm,由光路可逆,可以知道v=25cm,故C错误；D、由图可知,像距v＞2f,2f＞u＞f,所以20cm＞f＞12.5cm,当将蜡烛移到光具座40cm刻度线处,此时物距u=10cm＜f,焦点内不成像,故D正确．14.某同学在光具座上做“研究凸透镜成像”的实验,在光屏、透镜及烛焰的相对应位置如图所示时,恰能在光屏上得到一个清晰的像.由此判断,他所用凸透镜的焦距是（）A．一定大于20cmB．一定在8cm到10cm之间C．一定小于8cmD．一定在10cmg到16cm之问【答案】B【解析】根据凸透镜的成像规律,凸透镜成实像时,u＞v,成倒立、缩小的实像,像距在2f>v>f；由图可知：u=20cm,v=16cm,u＞v；此时的像是倒立缩小的实像；则u=20cm＞2f,2f＞16cm＞f,解得10cm＞f＞8cm．15.如果物体离凸透镜22厘米时,能在光屏上得到一个清晰的倒立缩小的像,则下列判断正确的是（）A．如果物距小于11厘米时,一定成实像。

5.3 凸透镜成像的规律习题及解析（分层练习）一、探究凸透镜成像的规律1．小明在做“探究凸透镜成像的规律”实验。

（1）测量凸透镜焦距时，小明将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 cm；（2）然后将点燃的蜡烛、凸透镜、光屏依次安装在光具座上，并调整烛焰、凸透镜及光屏三者的中心，使其大致在；（3）再将点燃的蜡烛移到10cm处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的像；生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的；（4）在图乙所示的实验基础上，保持凸透镜的位置不变，将蜡烛向右移动到30cm处，适当移动光屏直到再次在光屏上呈现清晰的像，所成的像将（选填“变大”、“变小”或“不变”）。

【答案】（1）10.0；（2）同一高度；（3）照相机；（4）变大。

【详解】（1）由图甲中，平行光线经凸透镜后会聚到一点，当光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以，焦距f=60.0cm-50.0cm=10.0cm（2）蜡烛烛焰的中心、凸透镜的光心、光屏的中心，三者在同一条直线上，三者的中心大致在同一高度，位于凸透镜的主光轴上，像才能呈在光屏的中心。

（3）凸透镜焦距为10.0cm，将点燃的蜡烛移到标尺10cm处，物距u=50.0cm-10.0cm=40.0cm此时u>2f，成倒立、缩小的实像，生活中照相机就是利用这一成像原理来工作的。

（4）若保持凸透镜位置不变，将蜡烛向右移动到30cm处，物距u=50.0cm-30.0cm=20.0cm此时u=2f，成倒立、等大的实像，所以成的像将变大。

2．用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中（填数字序号）区域，像的箭头方向是竖直向的，像的大小比发光物体要；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。

一、初中物理凸透镜成像的规律1．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。

下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。

故选ABC。

2．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。

一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。

则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。

故选AD 。

2．如图是用手机、凸透镜和纸盒制成的简易“投影仪”，它能将手机画面放大投射到墙上，下列说法正确的是（ ）A．若透镜表面有一只小虫，墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看，能看到手机画面放大的像C．要使墙上的像变大一些，应将手机靠近透镜，同时使透镜离墙远一些D．要使看到的像更清楚，应将手机屏幕调亮一些，使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。

【详解】A．投影仪的成像条件是物距大于一倍焦距而小于二倍焦距，而小虫在透镜表面，意味着物距小于一倍焦距，则不能在墙上成像，故A错误；B．投影仪所成的像与透镜的距离较大，若眼睛贴近透镜，则无法观察到清晰的像，故B 错误；C．根据凸透镜的成像规律：物近像远像变大，将手机靠近透镜相当于将物体靠近透镜，那么像会变大，且像距变远，所以应将透镜离墙远一些，故C正确；D．将手机屏幕调亮，是让物体本身光线更强，成像更清晰，而环境暗一些可避免环境光线对成像的影响，故D正确。

一、初中物理凸透镜成像的规律1．如图所示，AC为入射光线，CB为折射光线，且AO<OB，已知AO=10m，该凸透镜的焦距可能是（）A．f=10cm B．f= 5cmC．f=8cm D．f= 12cm【答案】C【解析】【详解】由于AC为入射光线，CB为折射光线，且AO<OB，结合凸透镜成像规律可知f<l AO<2f，l BO>2f已知AO=10m，则f<10m<2f解得5m<f<10cm故选C。

2．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S所成的像有四个虚像，一个实像。

3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（ ）A ．焦距可能为18厘米B ．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

凸透镜成像培优题一、试卷内容1. （20分）当物体位于凸透镜的二倍焦距之外时，成像的性质是（）A. 正立、放大的虚像B. 倒立、缩小的实像C. 倒立、放大的实像D. 正立、缩小的虚像2. （20分）一个物体放在凸透镜前15cm处，在透镜另一侧的光屏上得到一个倒立、放大的像，则这个凸透镜的焦距可能是（）A. 5cmB. 10cmC. 15cmD. 20cm3. （20分）用一个焦距为10cm的凸透镜做实验，当物体沿主光轴从距透镜30cm处向透镜靠近时，像的大小将（）A. 一直变大B. 一直变小C. 先变大后变小D. 先变小后变大4. （20分）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示的位置时，恰能在光屏上得到一个清晰的像。

利用这一成像原理可以制成（）A. 照相机B. 投影仪C. 放大镜D. 潜望镜5. （20分）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是（）A. 由甲图可知该透镜焦距为40cmB. 乙图中成的是倒立放大的实像C. 所成的像随蜡烛的燃烧而向上移动D. 在蜡烛和透镜之间放一个近视眼镜，将光屏适当左移可再次得到清晰的像二、答案与解析1. 答案：B•解析：当物体位于凸透镜的二倍焦距之外时，根据凸透镜成像规律，成像为倒立、缩小的实像。

2. 答案：A•解析：物体放在凸透镜前15cm处，在光屏上得到倒立、放大的像，说明物距 f < u<2f，即 f < 15cm<2f，解得7.5cm < f<15cm，所以A选项5cm符合要求。

3. 答案：A•解析：当物体沿主光轴从距透镜30cm（大于二倍焦距）处向透镜靠近时，根据凸透镜成像规律，像距增大，像也一直变大。

4. 答案：A•解析：由图可知，物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，这种成像情况与照相机的成像原理相同。

一、初中物理凸透镜成像的规律1．如图所示的四种现象中，有关叙述正确的是（）A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12. 0厘米B．手影是光的直线传播形成虚像，它不是能量的聚集C．水中铅笔看起来变弯折是由于光的折射形成的D．我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越大，则焦距是大于12.0cm的，A错误；B．手影是光的直线传播所形成的暗区，不是物体的像，B错误；C．水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C正确；D．我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀介质中沿直线传播而成的等大虚像，D错误。

故选C。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．将一物体放在凸透镜前，使物距依次为6cm 、18cm 和24cm ，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式A ．f ＜6cmB ．6cm ＜f ＜18cmC ．9cm ＜f ＜12cmD ．18cm ＜f ＜24cm【答案】C【解析】【分析】【详解】当物距为6cm 时，成放大的虚像，所以f ＞6cm ．当物距等于18cm 时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm ＜f ＜18cm ． 当物距等于24cm 时，成缩小的实像，所以24cm ＞2f ，则f ＜12cm ．故：9cm ＜f ＜12cm ，C 符合题意．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．6．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f 为（ ）A ．6厘米<f<10厘米B ．8厘米<f<13厘米C ．13厘米<f<16厘米D ．16厘米<f<26厘米【答案】B【解析】【详解】根据题意，当凸透镜成倒立放大的像时，像位于二倍焦距以外，即12v f >，代入数据得：26cm 2f >解得： 13cm f <当凸透镜成倒立，缩小的像时，像位于一倍焦距和二倍焦距之间，即8cm 13cm f <<，代入数据得：16cm 2f f <<解得：8cm 16cm f <<所以8cm 13cm f <<故选B 。
