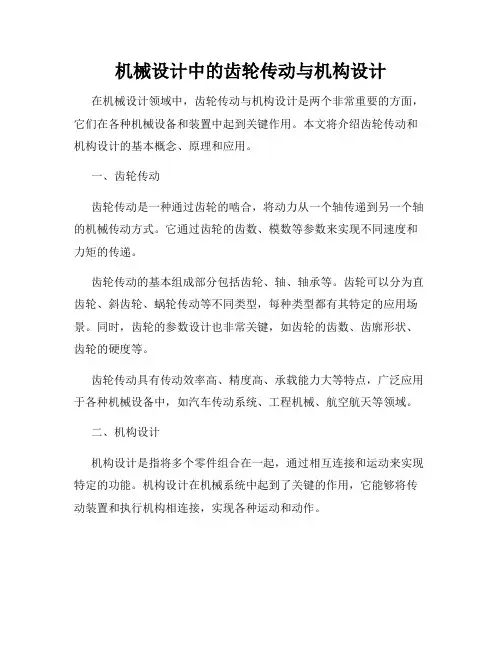

机械设计中的齿轮传动与机构设计在机械设计领域中，齿轮传动与机构设计是两个非常重要的方面，它们在各种机械设备和装置中起到关键作用。

本文将介绍齿轮传动和机构设计的基本概念、原理和应用。

一、齿轮传动齿轮传动是一种通过齿轮的啮合，将动力从一个轴传递到另一个轴的机械传动方式。

它通过齿轮的齿数、模数等参数来实现不同速度和力矩的传递。

齿轮传动的基本组成部分包括齿轮、轴、轴承等。

齿轮可以分为直齿轮、斜齿轮、蜗轮传动等不同类型，每种类型都有其特定的应用场景。

同时，齿轮的参数设计也非常关键，如齿轮的齿数、齿廓形状、齿轮的硬度等。

齿轮传动具有传动效率高、精度高、承载能力大等特点，广泛应用于各种机械设备中，如汽车传动系统、工程机械、航空航天等领域。

二、机构设计机构设计是指将多个零件组合在一起，通过相互连接和运动来实现特定的功能。

机构设计在机械系统中起到了关键的作用，它能够将传动装置和执行机构相连接，实现各种运动和动作。

机构设计的基本原则主要包括合理布局、协调运动、合适的传动和支撑等。

设计者需要根据具体要求，选取合适的机构类型，如连杆机构、齿轮机构、滑块机构等。

此外，在机构设计中，还需要考虑到机构的稳定性、动态特性、可靠性等因素。

通过合理的设计和优化，可以使机构具有高效、稳定和可靠的特性。

三、齿轮传动与机构设计的应用齿轮传动与机构设计在各个行业和领域中都有广泛的应用。

在汽车制造领域，齿轮传动被广泛应用于变速器、差速器等部件中，用于实现不同速度和力矩的传递。

机构设计则用于悬挂系统、转向系统等部件中，实现汽车的平稳行驶和驾驶操纵。

在工程机械领域，齿轮传动和机构设计被广泛应用于挖掘机、推土机等设备中，用于机械的移动和控制。

在航空航天领域，齿轮传动被应用于飞机的起落架、滑油泵等关键部件中，机构设计则用于实现飞机的各类操作和控制。

除此之外，齿轮传动和机构设计还应用于机床制造、电动工具、纺织机械等各个行业中。

综上所述，齿轮传动与机构设计在机械设计中具有非常重要的地位和作用。

机械设计基础中的齿轮传动设计齿轮传动是机械设计中常见的一种传动方式，广泛应用于各种机械装置中。

在机械设计基础中，了解齿轮传动的设计原理和方法对于设计出高效可靠的机械装置具有重要意义。

本文将介绍齿轮传动设计的基本知识和注意事项。

一、齿轮传动的基本原理齿轮传动是利用齿轮间的啮合来传递动力和运动的一种机械传动方式。

它由主动齿轮和从动齿轮组成，通过不同大小的齿轮啮合，实现运动和力的传递。

在齿轮传动设计中，需要考虑的基本参数有模数、齿数、压力角、齿轮间隙等。

模数是齿轮齿数与齿轮直径的比值，用来表示齿轮的尺寸大小；齿数是指齿轮上的齿的数量，决定了传动的速比；压力角是齿轮齿面与轴线之间的夹角，对齿轮的强度和传动性能有影响；齿轮间隙则是齿轮啮合时齿与齿之间的间隙，影响传动的精度和噪声。

二、齿轮传动设计的步骤在进行齿轮传动设计时，需要遵循一定的步骤，确保传动装置的性能和可靠性。

1. 确定传动比传动比是指主从动齿轮的齿数比值，决定了传动装置的输出速度和扭矩。

根据所需的输出速度和扭矩，选择合适的齿轮齿数组合，计算得出传动比。

2. 选择模数和齿轮参数根据传动比和要求的齿轮尺寸，选择合适的模数和齿数。

在进行选型时，需要考虑齿轮的强度、噪声和传动精度等要求。

3. 计算齿轮尺寸根据所选的模数和齿数，计算得出齿轮的尺寸和几何参数。

包括齿轮的外径、根圆直径、齿宽等。

4. 进行强度校核根据所选的齿轮尺寸和材料，进行强度校核。

通过计算齿轮的接触应力、弯曲应力和疲劳寿命等参数，判断齿轮的强度是否满足要求。

5. 进行传动效率计算根据齿轮的啮合条件和传动设计参数，计算传动的效率。

传动效率是指输入功率和输出功率之间的比值，可以评估传动装置的能量转换效率。

三、齿轮传动设计的注意事项在进行齿轮传动设计时，需要注意以下几点，以确保传动装置的性能和可靠性。

1. 合理选择齿轮材料齿轮传动中，对材料的选择要满足一定的强度和硬度要求。

常用的齿轮材料有合金钢、碳素钢等。

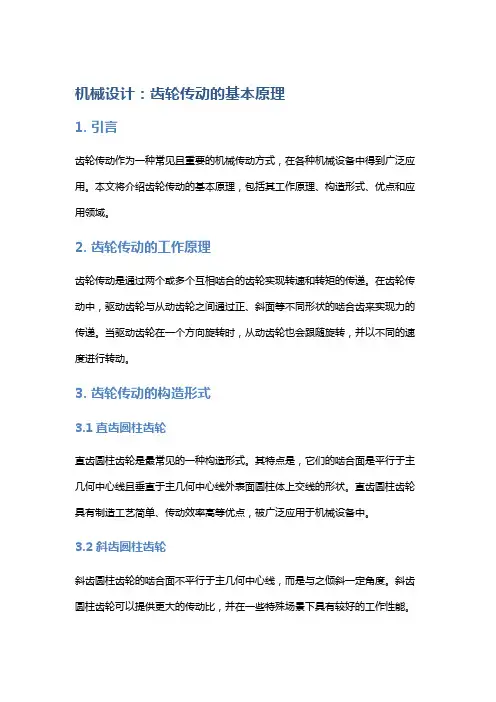

机械设计：齿轮传动的基本原理1. 引言齿轮传动作为一种常见且重要的机械传动方式，在各种机械设备中得到广泛应用。

本文将介绍齿轮传动的基本原理，包括其工作原理、构造形式、优点和应用领域。

2. 齿轮传动的工作原理齿轮传动是通过两个或多个互相啮合的齿轮实现转速和转矩的传递。

在齿轮传动中，驱动齿轮与从动齿轮之间通过正、斜面等不同形状的啮合齿来实现力的传递。

当驱动齿轮在一个方向旋转时，从动齿轮也会跟随旋转，并以不同的速度进行转动。

3. 齿轮传动的构造形式3.1 直齿圆柱齿轮直齿圆柱齿轮是最常见的一种构造形式。

其特点是，它们的啮合面是平行于主几何中心线且垂直于主几何中心线外表面圆柱体上交线的形状。

直齿圆柱齿轮具有制造工艺简单、传动效率高等优点，被广泛应用于机械设备中。

3.2 斜齿圆柱齿轮斜齿圆柱齿轮的啮合面不平行于主几何中心线，而是与之倾斜一定角度。

斜齿圆柱齿轮可以提供更大的传动比，并在一些特殊场景下具有较好的工作性能。

3.3 锥齿轮、螺旋伞齿轮、双曲面蜗杆传动等除了直齿和斜齿圆柱齿轮外，还有锥齿轮、螺旋伞齿轮、双曲面蜗杆传动等各种构造形式。

每种构造形式都有其适用的领域和特点。

4. 齿轮传动的优点•高效率：由于啮合点接触力分布均匀，摩擦损失小；•传递速度比可变：通过改变驱动和从动齿轮之间的大小来调整速度比；•扭矩输出平稳：相对于皮带或链传动，齿轮传动的扭矩输出更加平稳；•承载能力强：通过增加齿轮模数和齿数等方式，可以提高传动的承载能力。

5. 齿轮传动的应用领域齿轮传动广泛应用于各个领域，如： - 汽车工业：汽车变速器是齿轮传动的典型应用； - 机械制造：机床、风力发电装置等也需要使用齿轮传动； - 航空航天工业：航空发动机、飞行器起落架等都采用了齿轮传动。

结论综上所述，齿轮传动是一种常见且重要的机械传动方式。

通过啮合面形状和构造形式的不同，可以实现不同的转速比和转矩输出。

其优点包括高效率、可调谐的速度比、平稳扭矩输出和强大承载能力。

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

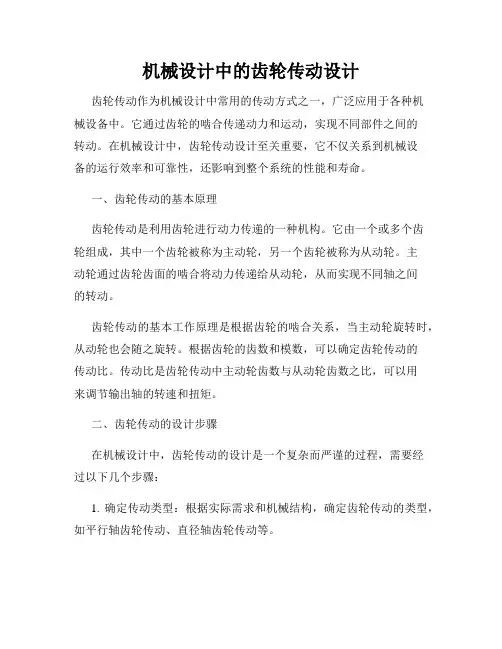

机械设计中的齿轮传动设计齿轮传动作为机械设计中常用的传动方式之一，广泛应用于各种机械设备中。

它通过齿轮的啮合传递动力和运动，实现不同部件之间的转动。

在机械设计中，齿轮传动设计至关重要，它不仅关系到机械设备的运行效率和可靠性，还影响到整个系统的性能和寿命。

一、齿轮传动的基本原理齿轮传动是利用齿轮进行动力传递的一种机构。

它由一个或多个齿轮组成，其中一个齿轮被称为主动轮，另一个齿轮被称为从动轮。

主动轮通过齿轮齿面的啮合将动力传递给从动轮，从而实现不同轴之间的转动。

齿轮传动的基本工作原理是根据齿轮的啮合关系，当主动轮旋转时，从动轮也会随之旋转。

根据齿轮的齿数和模数，可以确定齿轮传动的传动比。

传动比是齿轮传动中主动轮齿数与从动轮齿数之比，可以用来调节输出轴的转速和扭矩。

二、齿轮传动的设计步骤在机械设计中，齿轮传动的设计是一个复杂而严谨的过程，需要经过以下几个步骤：1. 确定传动类型：根据实际需求和机械结构，确定齿轮传动的类型，如平行轴齿轮传动、直径轴齿轮传动等。

2. 计算传动比：根据所需的输出转速和扭矩，结合齿轮的齿数，计算合适的传动比。

传动比的选择要考虑到工作条件、负荷特性和传动效率等因素。

3. 选择齿轮模数：根据所需传动比和旋转速度，选择适当的齿轮模数。

齿轮模数是齿轮传动中齿轮齿数与齿轮模组之比，它决定了齿轮的齿轮参数和外形尺寸。

4. 进行齿轮设计计算：根据所选齿轮模数和传动比，进行齿轮设计计算，包括齿数、模数、齿宽等参数的计算。

齿轮设计计算要遵循齿面接触和齿面强度等要求，确保齿轮传动的可靠性和寿命。

5. 检查齿轮传动的干涉和轴向间隙：进行齿轮传动的干涉检查和轴向间隙的计算，确保齿轮的啮合良好，同时避免因不当尺寸而产生卡死或轴向游隙过大等问题。

6. 最后进行齿轮传动的装配和调试：按照设计要求，进行齿轮传动的装配和调试。

在装配过程中，要注意齿轮轴的配合和对中，保证齿轮传动工作平稳、噪音小。

三、齿轮传动设计的注意事项在进行齿轮传动设计时，需要注意以下几个方面：1. 齿轮的材料选择：根据实际工作条件和负荷特性，选择适当的齿轮材料。

机械设计中的齿轮传动系统设计齿轮传动系统在机械设计中扮演着重要的角色。

本文将探讨齿轮传动系统的设计原理、关键要素以及常用的设计方法。

一、设计原理齿轮传动系统是通过齿轮之间的啮合来传递动力和扭矩的机械传动系统。

它的设计原理基于以下几个关键概念：1. 齿轮的模数（Module）：模数是齿轮设计中的重要参数，它表示单位齿数所占的直径。

模数的选择应考虑到所需的传动比、扭矩和转速要求等。

2. 齿轮的齿数：齿数决定了齿轮的啮合速比。

根据传动比的要求和齿轮的载荷要求，可以确定齿数。

3. 齿轮的啮合角：啮合角是指齿轮齿廓的锐角和啮合线的夹角。

合适的啮合角可以提高传动效率和传动性能。

4. 齿轮齿廓的修形：通过对齿轮齿廓进行修正，可以改善啮合过程的运动性能和传动效率。

二、设计要素在进行齿轮传动系统的设计时，需考虑以下几个重要的要素：1. 传动比和转速：根据机械系统的需求，确定合适的传动比和转速比，从而满足所需的输出扭矩和转速要求。

2. 动力传递和承载能力：根据工作条件和载荷要求，选择合适的齿轮材料和热处理工艺，确保齿轮传动系统能承受所需的载荷和传递所需的动力。

3. 齿轮啮合的几何要求：通过几何参数的选择，确保齿轮啮合过程的顺利进行，同时避免齿轮齿面的过度磨损和损坏。

4. 齿轮传动的噪声和振动控制：通过合理的齿轮设计和优化，减少齿轮传动过程中产生的噪声和振动，提高传动系统的运行平稳性和寿命。

三、设计方法在实际的齿轮传动系统设计过程中，可以采用以下几种常用的设计方法：1. 标准化设计：根据已有的标准齿轮模型和参数，选择合适的齿轮尺寸和几何参数，简化设计过程，提高效率。

2. 计算机辅助设计：借助计算机辅助设计软件，进行齿轮传动系统的三维建模和力学分析，快速得到设计结果。

3. 优化设计：通过设计参数的优化选择，使齿轮传动系统满足最佳的传动性能和经济指标。

4. 实验验证：设计完成后，进行实验验证，测试齿轮传动系统的性能和可靠性，发现潜在问题并进行改进。

机械设计基础机械设计中的齿轮传动设计机械设计基础——机械设计中的齿轮传动设计齿轮传动是机械设计中常用的一种传动方式，广泛应用于各种机械设备中。

齿轮传动能够实现不同转速和扭矩的传递，具有传动效率高、传动比稳定等优点。

本文将介绍机械设计中齿轮传动的基础知识和设计原则。

一、齿轮的基本概念与种类在机械设计中，齿轮是一种用于传递转动运动和扭矩的机构。

其由齿面和轴承部分组成。

常见的齿轮有直齿轮、斜齿轮、蜗杆齿轮等。

不同类型的齿轮适用于不同的传动需求，设计时需根据具体应用场景进行选择。

二、齿轮的基本参数与计算方法齿轮设计中的关键参数有齿数、模数和齿宽等。

齿数决定了齿轮的传动比，而模数和齿宽则影响到齿轮的强度和承载能力。

根据具体的传动要求，可以通过相关的计算公式来确定这些参数的合理取值。

三、齿轮传动的设计原则齿轮传动设计的基本原则是保证传动的可靠性和高效性。

在设计过程中，应遵循以下几个原则：1. 合理选择齿轮的材料和热处理方式，提高其硬度和强度。

2. 选择适当的齿轮模数和分度圆直径，使齿轮传动的效率达到最优。

3. 设计合理的传动比，满足设备的运行要求。

4. 注意齿轮的装配和调整，保证传动的精度和平稳性。

四、齿轮传动的优化设计与应用齿轮传动在实际应用中存在着噪声、振动和磨损等问题。

为了提高齿轮传动的性能，可以采用一些优化设计的方法，如优化齿形、添加减振器等。

此外，在设计过程中还需考虑齿轮传动的摩擦、磨损和润滑等问题，以确保传动的可靠性和寿命。

综上所述，齿轮传动设计是机械设计中的重要内容。

了解齿轮的基本概念和种类，掌握齿轮参数的计算方法，遵循设计原则进行设计，进行优化设计和应用措施，都对于提高齿轮传动的性能和可靠性具有重要意义。

通过不断学习和实践，我们可以不断提升自己在机械设计领域的技术水平，为实际工程问题提供更好的解决方案。

机械设计基础齿轮与传动设计齿轮传动在机械设计中扮演着重要的角色，它能够实现轴的传动和速度变换。

在本文中，我们将探讨机械设计基础齿轮与传动设计的相关知识。

I. 齿轮的基本概念齿轮是一种常见的机械传动装置，它由一对或多对齿轮齿排列而成。

齿轮通常由金属材料制成，具有齿距、齿高、齿顶高、齿根高等特征。

齿轮通常用于改变两个轴的相对速度和转矩。

II. 齿轮传动的类型1. 平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。

其中的常见类型包括平行直齿轮传动、齿轮齿条传动以及斜齿轮传动。

平行轴齿轮传动具有结构简单、传动精度高等优点，广泛应用于各种机械设备中。

2. 直交轴齿轮传动直交轴齿轮传动是指两个轴线相交的齿轮传动。

其中的常见类型包括锥齿轮传动和蜗杆传动。

直交轴齿轮传动常用于需要改变转向的场合，具有传动平稳、传动效率高等优点。

3. 立轴齿轮传动立轴齿轮传动是指齿轮轴线与水平面成一定角度的齿轮传动。

其中的常见类型包括三角带齿轮传动和齿轮减速器。

立轴齿轮传动用于传输高速和大功率的情况，具有结构紧凑、传动平稳等特点。

III. 齿轮的设计要点1. 齿轮模数的选择齿轮的模数是指齿轮齿数与齿轮模数的比值，是齿轮设计的重要参数之一。

在选择齿轮模数时，需要考虑到齿轮的载荷、传动比、齿轮材料等因素，以满足设计要求。

2. 齿轮的齿数计算齿轮的齿数是齿轮设计中的关键参数，它会影响到齿轮的传动比、齿轮的载荷等性能指标。

齿数的计算需要考虑到传动比、齿轮径等因素，以保证齿轮传动效率和可靠性。

3. 齿轮的强度计算齿轮的强度计算是指确定齿轮的承载能力和抗疲劳能力。

在齿轮设计中，需要计算齿轮的接触应力、弯曲应力等参数，以确保齿轮的安全可靠。

4. 齿轮的啮合性能齿轮的啮合性能是指齿轮在传动中的准确性和平稳性。

在齿轮设计中，需要注意齿轮的齿形、齿距、齿顶间隙等参数，以保证齿轮的良好啮合性能。

IV. 齿轮传动的应用齿轮传动广泛应用于机械工程领域。
