第四章 铁碳合金
- 格式:ppt
- 大小:2.61 MB
- 文档页数:41

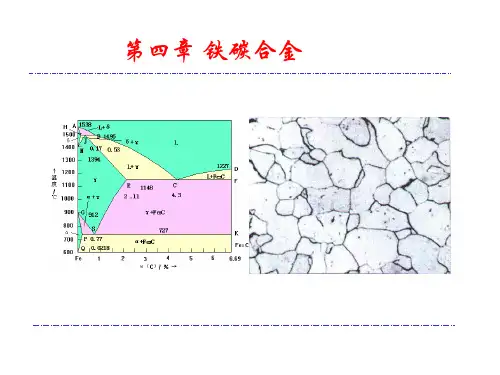

第四章铁碳合金第四章铁碳合金第一节铁碳合金的组元与基本相(二)铁素体与奥氏体二、渗碳体Fe3C第二节Fe-Fe3C相图分析相图中点的含义A.三条水平恒温转变线①包晶线:HJB线(1459℃),J为包晶点,wc=0.09~0.53%的Fe、C合金缓冷到HJB线均发生包晶反应,即:L0.53+δ0.09→α0.17(LB+δH→αJ)②共晶线:ECF水平线(1148℃),C点为共晶点,wc=2.11~6.69%的Fe、C合金缓冷到EFC线均发生共晶反应,即:L4.30→γ2.11+Fe3C(LC→γE+Fe3C)转变产物为γ和Fe3C组成的共晶混合物称为莱氏体(Ledeburite),用Ld表示。
③共析线:PSK水平线(727℃),S点为共析点。
凡wc>0.0218%的Fe、C合金冷却到PSK线均发生共析反应,即:γ0.77→α0.0218+Fe3C(γS→αP+Fe3C)转变产物为α和Fe3C组成的机械混合物称为珠光体(pearlite),用P表示。
共析转变温度常用A1表示。
B.两条磁性转变线①230℃为水平线为Fe3C的磁性转变线,230℃以上Fe3C无磁性,230℃以下为铁磁性。
常用A0表示②770℃为α的铁磁性转变线。
770℃以上无铁磁性,770℃以下为铁磁体。
常用A2表示C.几条重要的相界线(固态转变线)①GS线:A中开始析出α或α全部溶入(升温时)γ的转变线。
常用A3表示。
因这条线在共析转变线以上,故又称为先共析α相开始析出线。
常称为A3线或A3温度。
②E S线:C在γ中溶解度曲线。
常用Acm表示,称为Acm温度。
低于此温度,溶解度降低,将析出Fe3C。
为了区别自液(CD线)态合金中直接析出的一次Fe3C,将γ中析出的Fe3C称为二次Fe3C。
③PQ 线:C在α中溶解度曲线。
在727℃时,C在α中的最大溶解度0.0218%,但温度下降,C在中溶解度下降,会析出少量的渗碳体,,称为三次Fe3C。

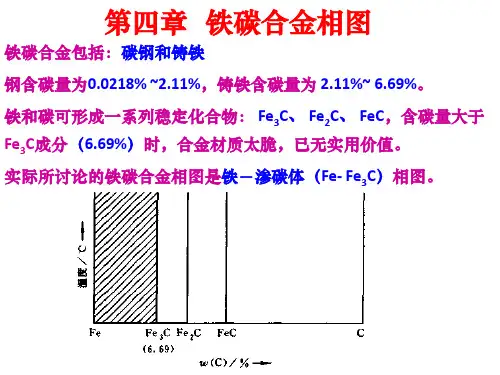

第四章 铁碳合金和铁碳相图铁碳合金中的主要元素是铁和碳,它包括工业纯铁、碳钢和白口铸铁。
铁碳合金是世界上产量最大、使用最广泛的金属材料—钢铁材料的发展基础,因此,铁碳合金相图是所有相图中最基本,最重要的相图。
铁碳合金中,碳的存在形式有两种,渗碳体和石墨。
渗碳体是一个亚稳定的化合物,在一定条件下可分解为铁和石墨。
所以,铁碳相图有两个,一个是Fe —Fe 3C 相图,是工业用钢的基础;另一个是Fe —石墨相图,是工业用铸铁的基础。
本章主要介绍Fe —Fe 3C 相图,关于Fe —石墨相图在金属材料学中会介绍。
§4.1 纯铁和铁碳合金中的相一、纯铁铁是钢铁材料最主要和最基本的元素。
铁的原子序数为26,原子量为56,属于过渡族元素。
铁的熔点为1538℃,温度20℃时的密度为7.873/cm g .1. 铁的同素异构转变(重结晶或多晶型转变)同素异构转变是指外界温度和压力改变时,固态金属由一种晶体结构转变为另一种晶体结构的现象,它是一个相变过程。
同素异构转变同液相结晶一样,也是一个晶核形成和晶核长大的过程。
为了区别于液相结晶,同素异构转变又称为重结晶或多晶型转变。
铁就具有同素异构转变的现象。
如图4.1是纯铁的冷却曲线。
从图中可以看出:当液态铁缓慢冷却至1538℃时,结晶为体心立方结构的δ—Fe 。
当温度降至1394℃时,δ—Fe 转变为面心立方结构的γ—Fe ,这个转变称为A 4转变,转变的平衡温度(1394℃)称为A 4点。
当温度降至912℃时,γ—Fe 转变为无磁性的体心立方结构的α—Fe ,这个转变称为A 3转变,转变的平衡温度(912℃)称为A 3点。
当温度降至770℃时,无磁性的α—Fe 转变为有磁性的α—Fe ,这个转变称为A2转变,转变的平衡温度称为A2点,也称居里点。
总之,固态纯铁有三种同素异构体。
随着温度的降低,依次为δ—Fe ,γ—Fe 和α—Fe ,其中δ—Fe 和α—Fe 是体心立方结构,而γ—Fe 是面心立方结构,图4.2是纯铁平衡结晶冷至室温的组织变化图。
