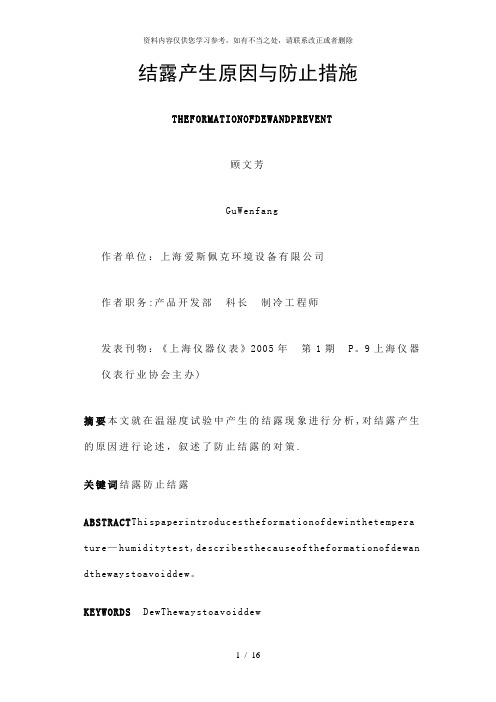

结露产生原因与防止措施THEFORMATIONOFDEWANDPREVENT顾文芳GuWenfang作者单位：上海爱斯佩克环境设备有限公司作者职务:产品开发部科长制冷工程师发表刊物：《上海仪器仪表》2005年第1期P。
9上海仪器仪表行业协会主办)摘要本文就在温湿度试验中产生的结露现象进行分析,对结露产生的原因进行论述，叙述了防止结露的对策.关键词结露防止结露ABSTRACT Thispaperintroducestheformationofdewinthetempera ture—humiditytest,describesthecauseoftheformationofdewan dthewaystoavoiddew。
KEYWORDS DewThewaystoavoiddew1。
前言结露是我们日常生活中很普遍的现象，比如说，在夏天炎热的环境下，将一瓶冰冻过的饮料放到常温下，不一会儿，就可以看到在饮料瓶上出现“冒汗”的现象，这是空气中的水蒸汽在瓶壁上凝结的结果，也就是我们说的结露现象。
在大自然中也会出现这种结露的现象，例如在清晨出现的露水，在冬季出现的大雾、下雪的天气。
我们使用温湿度试验箱对电子产品进行温湿度试验,就是模拟试验温湿度环境的改变对电子产品特性的影响.在进行温湿度试验时，由于温湿度环境的改变就有可能会在温湿度试验箱内部出现结露现象。
然而许多电子类产品在进行温湿度试验时，在产品的表面产生结露或者在温湿度试验箱内部结露产生的水滴会对试验中的产品产生损坏，因此不允许出现结露的现象。
为了避免结露对试验样品造成损坏，我们必须充分了解结露现象,了解结露产生的原因，采取正确的方法避免结露现象的存在..结露的产生一般来说，我们所指的空气都是湿空气。
湿空气是指含有水蒸汽的空气,而干空气则是指完全不含有水蒸汽的空气。
湿空气是干空气和水蒸汽的混合物.湿空气的状态可以通过湿空气线图来查找。
图1.湿空气线图可以通过湿空气线图获得下表所表示的状态值：湿空气是干空气和水蒸汽的混合物。

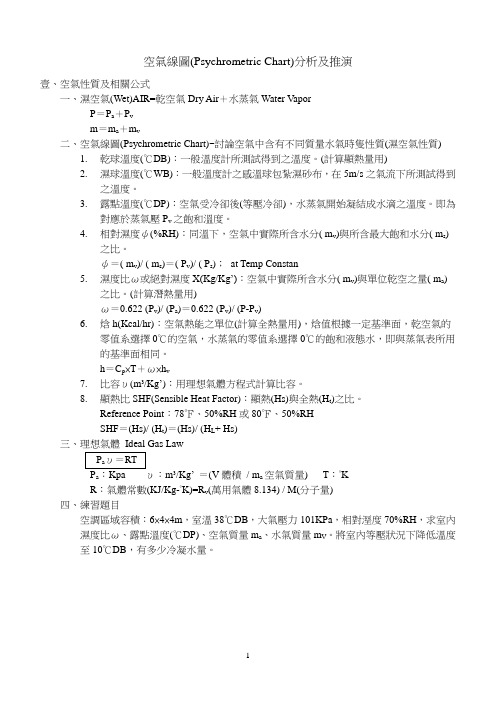

空氣線圖(Psychrometric Chart)分析及推演壹、空氣性質及相關公式一、濕空氣(Wet)AIR=乾空氣Dry Air＋水蒸氣Water VaporP＝P a＋P vm＝m a＋m v二、空氣線圖(Psychrometric Chart)~討論空氣中含有不同質量水氣時隻性質(濕空氣性質)1.乾球溫度(℃DB)：一般溫度計所測試得到之溫度。
(計算顯熱量用)2.濕球溫度(℃WB)：一般溫度計之感溫球包紮濕砂布，在5m/s之氣流下所測試得到之溫度。
3.露點溫度(℃DP)：空氣受冷卻後(等壓冷卻)，水蒸氣開始凝結成水滴之溫度。
即為對應於蒸氣壓P v之飽和溫度。
4.相對濕度ψ(%RH)：同溫下，空氣中實際所含水分( m v)與所含最大飽和水分( m s)之比。
ψ＝( m v)/ ( m s)＝( P v)/ ( P s)；at Temp Constan5.濕度比ω或絕對濕度X(Kg/Kg’)：空氣中實際所含水分( m v)與單位乾空之量( m a)之比。
(計算潛熱量用)ω＝0.622 (P v)/ (P a)＝0.622 (P v)/ (P-P v)6.焓h(Kcal/hr)：空氣熱能之單位(計算全熱量用)，焓值根據一定基準面，乾空氣的零值系選擇0℃的空氣，水蒸氣的零值系選擇0℃的飽和液態水，即與蒸氣表所用的基準面相同。
h＝C p×T＋ω×h v7.比容υ(m3/Kg’)：用理想氣體方程式計算比容。
8.顯熱比SHF(Sensible Heat Factor)：顯熱(Hs)與全熱(H t)之比。
Reference Point：78℉、50%RH或80℉、50%RHSHF＝(Hs)/ (H t)＝(Hs)/ (H L+ Hs)三、理想氣體Ideal Gas LawP a：Kpa υ：m3/Kg’＝(V體積/ m a空氣質量) T：°KR：氣體常數(KJ/Kg-°K)=R v(萬用氣體8.134) / M(分子量)四、練習題目空調區域容積：6×4×4m，室溫38℃DB，大氣壓力101KPa，相對溼度70%RH，求室內濕度比ω、露點溫度(℃DP)、空氣質量m a、水氣質量m V。

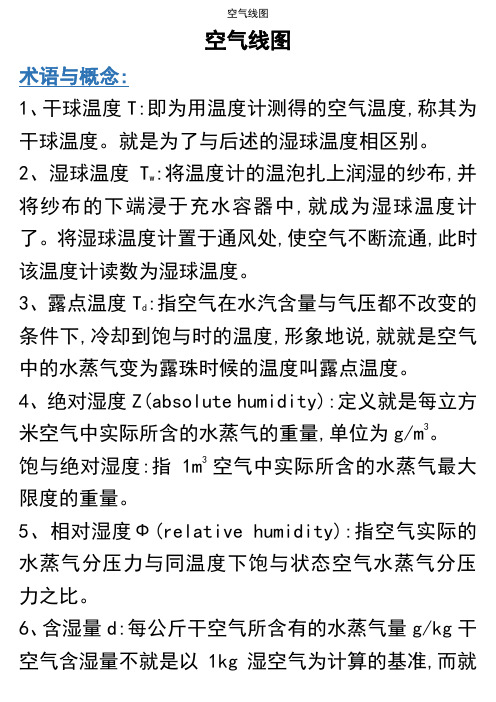

空气线图术语与概念:1、干球温度T:即为用温度计测得的空气温度,称其为干球温度。
就是为了与后述的湿球温度相区别。
2、湿球温度T w:将温度计的温泡扎上润湿的纱布,并将纱布的下端浸于充水容器中,就成为湿球温度计了。
将湿球温度计置于通风处,使空气不断流通,此时该温度计读数为湿球温度。
3、露点温度T d:指空气在水汽含量与气压都不改变的条件下,冷却到饱与时的温度,形象地说,就就是空气中的水蒸气变为露珠时候的温度叫露点温度。
4、绝对湿度Z(absolute humidity):定义就是每立方米空气中实际所含的水蒸气的重量,单位为g/m3。
饱与绝对湿度:指1m3空气中实际所含的水蒸气最大限度的重量。
5、相对湿度Ф(relative humidity):指空气实际的水蒸气分压力与同温度下饱与状态空气水蒸气分压力之比。
6、含湿量d:每公斤干空气所含有的水蒸气量g/kg干是以1kg干空气作为计算的基准的。
7、焓i:定义为:该物质的体积、压力的乘积与内能的总与。
对近似定压过程,可直接用湿空气的焓变化度量空气的热量变化。
8、比容(V):定义就是密度的倒数,即就是每千克的空气中所含空气的体积。
9、潜热(Latent Heat):潜的意思就就是温度计测量不出来温度的变化,也就就是物体的热能变了,但就是温度并没有变化,比如0度的水凝结成0度的冰需要散发出一定的能量,但就是温度还就是0度,还有100度的水汽化成100度的蒸汽也就是。
10、显热(Sensible Heat):这种能量的变化温度计可以感测出来有温度的变化,最简单的即就是天气的变化。
11、热湿比ε:热湿比定义为湿空气焓的变化与湿量的比,用公式表示:ε=Δi/Δd。
单位就是j/g或者Kj/kg,热湿比有正有负,可以代表湿空气状态变化的方向。
利用热湿比求空气状态举例:已知B=101325Pa,湿空气初参数为TA=20℃,Φa=60%,当增加10000KJ/H的热量与2KG/H的湿量后,温度TB=28℃,求湿空气的终状态。
空气调节基础知识2008年04月07日 09:59:08 作者： wind《目录》1 空气调节 (1)1.1 空气调节的四要素 (1)1.1.1 温度的保持 (1)1.1.2 湿度的保持 (1)1.1.3 室内环境指标 (3)1.1.4 舒适温度.湿度 (4)1.1.5 气流 (4)1.1.6 洁净度 (5)1.2 空气的特性 (6)1.2.1 空气的性质 (6)1.2.2 空气的湿度 (6)2 h-x 线图(空气线图) (8)2.1 空调系统和h-x 线图 (8)2.2 h-x 线图的术语和使用方法 (10)2.3 h-x 线图的计算 (13)2.4 空调供给空气温度 (16)2.5 标准品的BF确认 (16)2.6 计算加湿的方法 (18)3 能力的修正(能力线图的使用方法) (21)《空气调节基础知识》1 空气调节空气调节就是根据房间的使用目的，使房间或者建筑物内的空气(室内空气)达到并保持其最佳状态的过程。
利用空调进行空气调节，主要是为了满足人们生活所需的，称为保健空调或舒适空调；主要是为了满足物品的生产、实验、贮藏或者维持机械装置性能的，称为工业空调。
1.1 空气调节的四要素①温度(维持希望的温度值)②湿度(维持希望的湿度值)③气流(维持适当的空气流速)④洁净度(维持室内空气清洁)上述四项叫作空气调节的四要素，四要素中缺少任何一个，就称不上是舒适的空气调节。
此外，影响舒适度的要素有：暖热四要素①温度(室温)、②湿度(相同湿度)、③气流、④放射(辐射)温度，以及人体二要素⑤着装的多少⑥活动量。
1.1.1 温度的保持室内空气的温度通过热(显热)的散发或吸收而发生变化，所以为了防止温度波动太大，需要通过某手段来控制。
通过以下几种方式来进行通气调节：(注)制冷、制热时，空气量的多少和温差的大小成正比为了将室内的空气温度保持在一定值上，必保证进出的热量≤冷热风的热量。
用来产生并向室内吹出冷热风的装置就是空气调节器。
空气线图(焓湿图)与空气处理过程介绍空气调节：使室内空气温度、湿度、速度、压力、洁净度等参数保持在一定范围内的技术称空气调节（空调）。
一、几个常用名词解释1、干空气：是氮、氧、二氧化碳、氩、氦、氖、氪、氙、氡、臭氧等的混合物。
空气中含有不同的水分，含有水份的空气称为湿空气。
2、空气焓值Enthalpy（i）：kj/kg干空气，湿空气的质量焓，1Kg干空气和0.001dKg水蒸气质量焓的总和。
也可理解为热函（kcal/kg），即干空气的显热和水蒸气的显热+潜热的总和，即湿气的全热量)，也是物体保有热量的总量。
3、湿度：湿度就是指空气中湿气的含量。
物理定义:空气湿度是用来表示空气中的水汽含量多少或空气潮湿程度的物理量。
4、相对湿度Relative Humidity（φ）：日常生活中所指的湿度为相对湿度，%RH表示；实际空气的湿度与同温度下达到饱和的湿度之比值。
也可解释为即气体中(通常为空气中)所含水蒸气量(或水蒸气压)与其空气相同情况下饱和水蒸气量(或饱和水蒸气压)的百分比。
5、湿度比Humidity Ratio：gw(water)/kga(air干空气)，在含有1Kg的湿空气中所含有的水蒸汽的质量g；6、绝对湿度(absolute humidity)：指单位体积(1m^3)空气中实际所含的水蒸气的重量(g)，单位为g/m^3。
简化为：空气中的水蒸气质量与湿空气的总体积之比。
7、干球温度Dry Buib Temperature（DBT）：一般温度传感器所量到的温度，也是真正的空气温度；8、湿球温度Wet Buib Temperature（WBT）：是在温度传感器绑上湿布，再泡在一小杯水中，让水分包裹整个传感器，由于空气中的相对湿度一定小于等于百分之百(空气中的水蒸气未达饱和)，所以湿球的水份会被蒸发，在蒸发的同时将热量给带走，造成湿球温度下降，意即干湿球温度计读数相差愈大，水的蒸发愈旺盛；当湿球温度计读数相对稳定时，即为此时的湿球温度。

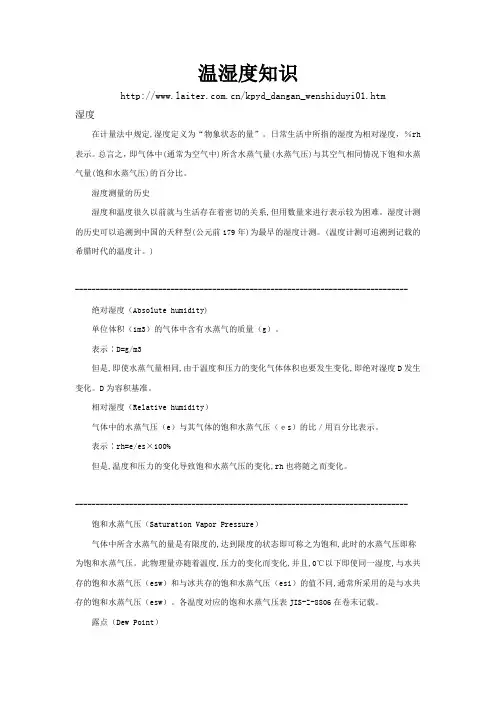

温湿度知识/kpyd_dangan_wenshiduyi01.htm湿度在计量法中规定,湿度定义为“物象状态的量”。
日常生活中所指的湿度为相对湿度，％rh 表示。
总言之，即气体中(通常为空气中)所含水蒸气量(水蒸气压)与其空气相同情况下饱和水蒸气量(饱和水蒸气压)的百分比。
湿度测量的历史湿度和温度很久以前就与生活存在着密切的关系,但用数量来进行表示较为困难。
湿度计测的历史可以追溯到中国的天秤型(公元前179年)为最早的湿度计测。
(温度计测可追溯到记载的希腊时代的温度计。
)-------------------------------------------------------------------------------- 绝对湿度（Absolute humidity)单位体积（1m3）的气体中含有水蒸气的质量（g）。
表示∶D=g/m3但是,即使水蒸气量相同,由于温度和压力的变化气体体积也要发生变化,即绝对湿度D发生变化。
D为容积基准。
相对湿度（Relative humidity）气体中的水蒸气压（e）与其气体的饱和水蒸气压（ｅs）的比／用百分比表示。
表示∶rh=e/es×100%但是,温度和压力的变化导致饱和水蒸气压的变化,rh也将随之而变化。
-------------------------------------------------------------------------------- 饱和水蒸气压（Saturation Vapor Pressure）气体中所含水蒸气的量是有限度的,达到限度的状态即可称之为饱和,此时的水蒸气压即称为饱和水蒸气压。
此物理量亦随着温度,压力的变化而变化,并且,0℃以下即使同一湿度,与水共存的饱和水蒸气压（esw）和与冰共存的饱和水蒸气压（esi）的值不同,通常所采用的是与水共存的饱和水蒸气压（esw）。
各温度对应的饱和水蒸气压表JIS-Z-8806在卷末记载。
