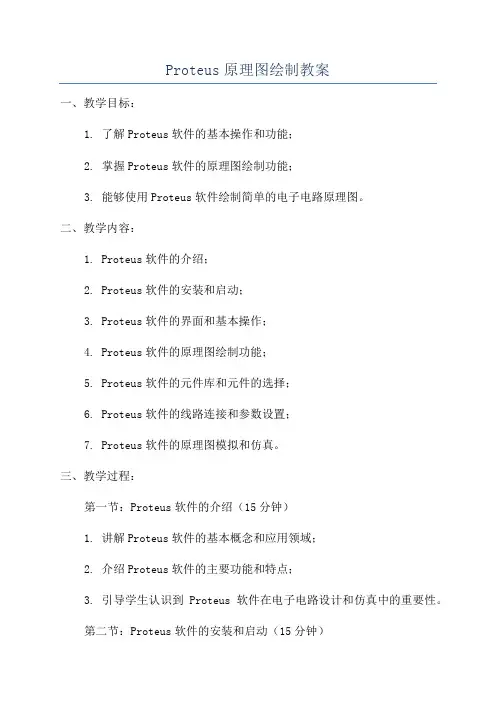

Proteus 原理图绘制教案

Proteus原理图绘制教案一、教学目标：1. 了解Proteus软件的基本操作和功能；2. 掌握Proteus软件的原理图绘制功能；3. 能够使用Proteus软件绘制简单的电子电路原理图。

二、教学内容：1. Proteus软件的介绍；2. Proteus软件的安装和启动；3. Proteus软件的界面和基本操作；4. Proteus软件的原理图绘制功能；5. Proteus软件的元件库和元件的选择；6. Proteus软件的线路连接和参数设置；7. Proteus软件的原理图模拟和仿真。

三、教学过程：第一节：Proteus软件的介绍（15分钟）1. 讲解Proteus软件的基本概念和应用领域；2. 介绍Proteus软件的主要功能和特点；3. 引导学生认识到Proteus软件在电子电路设计和仿真中的重要性。

第二节：Proteus软件的安装和启动（15分钟）2. 演示Proteus软件的启动过程；3.讲解软件的注册和激活。

第三节：Proteus软件的界面和基本操作（20分钟）1. 介绍Proteus软件的主界面和工具栏；2.指导学生进行界面布局和工具栏设置；3. 讲解Proteus软件的基本操作，如新建、打开、保存等。

第四节：Proteus软件的原理图绘制功能（30分钟）1. 讲解Proteus软件的原理图绘制功能；2. 指导学生使用Proteus软件进行原理图绘制；3.引导学生注意绘制原理图的规范和准确性。

第五节：Proteus软件的元件库和元件的选择（30分钟）1. 介绍Proteus软件的元件库；2.指导学生查找和选择所需的元件；3.讲解元件的参数设置和添加。

第六节：Proteus软件的线路连接和参数设置（30分钟）1.指导学生进行线路连接和元件参数设置；2.引导学生注意线路连接的规范和准确性；3.讲解元件参数的设置方法和注意事项。

第七节：Proteus软件的原理图模拟和仿真（30分钟）1. 讲解Proteus软件的原理图模拟和仿真功能；2.指导学生进行原理图的模拟和仿真操作；3.引导学生分析和调试模拟结果。

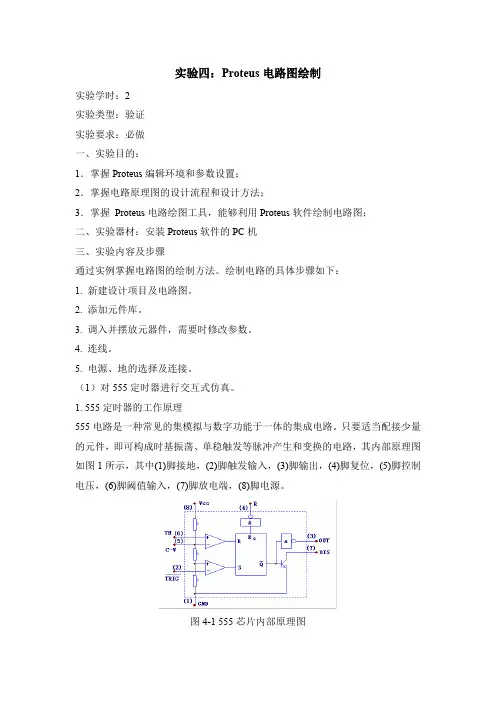

实验四：Proteus电路图绘制实验学时：2实验类型：验证实验要求：必做一、实验目的：1．掌握Proteus编辑环境和参数设置；2．掌握电路原理图的设计流程和设计方法；3．掌握Proteus电路绘图工具，能够利用Proteus软件绘制电路图；二、实验器材：安装Proteus软件的PC机三、实验内容及步骤通过实例掌握电路图的绘制方法。

绘制电路的具体步骤如下：1. 新建设计项目及电路图。

2. 添加元件库。

3. 调入并摆放元器件，需要时修改参数。

4. 连线。

5. 电源、地的选择及连接。

（1）对555定时器进行交互式仿真。

1. 555定时器的工作原理555电路是一种常见的集模拟与数字功能于一体的集成电路。

只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。

图4-1 555芯片内部原理图从理论上我们可以得出：振荡周期：C R R T ⋅+=)2(7.021 （4-1） 高电平宽度： C R R t W ⋅+=)(7.021 （4-2） 占空比： q =21212R R R R ++ （4-3）2. 从电子仿真软件proteus 基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧调出虚拟双踪示波器，按图4-2在电子平台上建立仿真实验电路。

图4-2 555定时器仿真电路图图中各元件名称：电源：battery 滑动变阻器：pot-hg定时器：555 电阻：resistor 电容：cap 虚拟仪器：示波器OSCILLOSCOPE其中：R1=2k R2=10k C1=100nF 电源为12v3. 打开仿真开关，双击示波器图标，观察并记录屏幕上的波形，利用屏幕上的读数指针对波形进行测量，并将结果填入表4-1中。

表4-1 555电路仿真计算和测量值记录表（2）对运算放大器进行基于图表的仿真，在编辑窗口放置模拟分析图表。

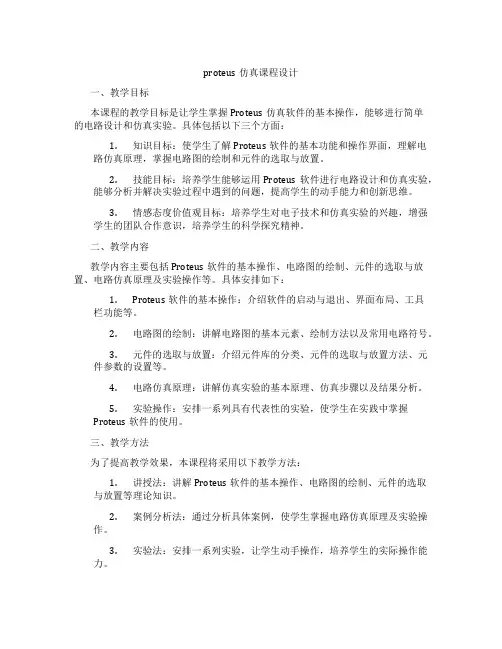

proteus仿真课程设计一、教学目标本课程的教学目标是让学生掌握Proteus仿真软件的基本操作，能够进行简单的电路设计和仿真实验。

具体包括以下三个方面：1.知识目标：使学生了解Proteus软件的基本功能和操作界面，理解电路仿真原理，掌握电路图的绘制和元件的选取与放置。

2.技能目标：培养学生能够运用Proteus软件进行电路设计和仿真实验，能够分析并解决实验过程中遇到的问题，提高学生的动手能力和创新思维。

3.情感态度价值观目标：培养学生对电子技术和仿真实验的兴趣，增强学生的团队合作意识，培养学生的科学探究精神。

二、教学内容教学内容主要包括Proteus软件的基本操作、电路图的绘制、元件的选取与放置、电路仿真原理及实验操作等。

具体安排如下：1.Proteus软件的基本操作：介绍软件的启动与退出、界面布局、工具栏功能等。

2.电路图的绘制：讲解电路图的基本元素、绘制方法以及常用电路符号。

3.元件的选取与放置：介绍元件库的分类、元件的选取与放置方法、元件参数的设置等。

4.电路仿真原理：讲解仿真实验的基本原理、仿真步骤以及结果分析。

5.实验操作：安排一系列具有代表性的实验，使学生在实践中掌握Proteus软件的使用。

三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解Proteus软件的基本操作、电路图的绘制、元件的选取与放置等理论知识。

2.案例分析法：通过分析具体案例，使学生掌握电路仿真原理及实验操作。

3.实验法：安排一系列实验，让学生动手操作，培养学生的实际操作能力。

4.小组讨论法：鼓励学生分组讨论实验过程中遇到的问题，培养学生的团队合作精神。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《Proteus仿真教程》2.参考书：《电子电路设计与仿真》3.多媒体资料：教学PPT、实验演示视频等。

4.实验设备：计算机、Proteus软件、电子元件等。

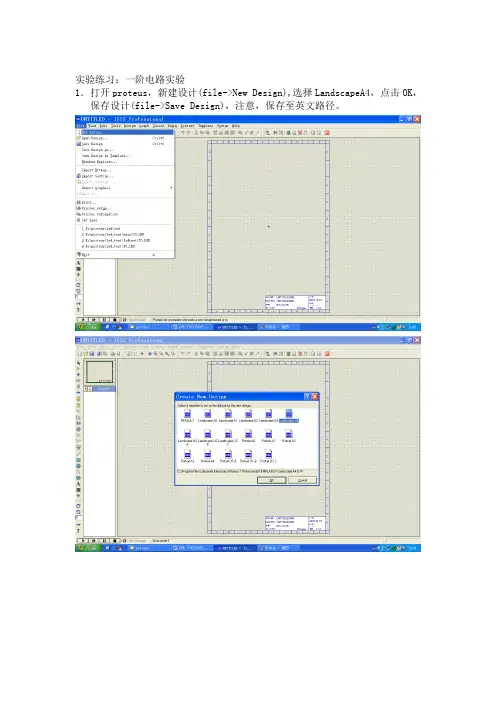

实验练习：一阶电路实验1．打开proteus，新建设计(file->New Design),选择LandscapeA4，点击OK，保存设计(file->Save Design)，注意，保存至英文路径。

2．放置0.1uF 电容。

点击菜单Library->Pick Device/Symbol …，弹出Pick Devices 对话框，如图所示。

选择Capacitors 中的子类Generic 的CAP ，如图所示。

点击OK ，返回图纸，鼠标会变成铅笔状。

点击左键，会出现一粉红色的元件挂在鼠标上，如图所示3．用同样的方法放置一个10K欧姆的电位器，如图所示。

1）放置元件后，在元件上点击右键可以对元件进行操作，包括旋转，镜像等2）双击元件可以设置元件参数（如电容容值、电阻阻值等）4．放置信号发生器。

点击左边快键Virtual Instruments Mode按钮，选择SIGNALGENERATOR，放置，如图所示：同样，点击Virtual Instruments Mode按钮，选择OSCLILLOSCOPE，放置，如图所示。

放置地线，点击左边快键terminals Mode按钮，选择GROUND，放置，如图所示：5．连线。

鼠标移至RV1的左边，会出现一绿色铅笔和红框，点击左键，拖动鼠标，至信号发生器的+端，会出现一绿色铅笔和红框，点击鼠标左键，完成操作。

如图所示，连接其余的线，如图所示。

最终电路图如图所示6．保存电路，点击左下角的play按钮，运行程序，如图所示：7．之后弹出如下两个窗口，分别是信号发生器的设置窗口和示波器的波形窗口设置信号发生器，使其输出6kHZ，10V的方波信号。

设置示波器，如图所示。

8．调节电位器，观察波形变化电路原理大作业：如图所示的R、L、C串联电路中，当正弦交流信号源的频率 f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。

取电阻R上的电压Uo 作为响应，当输入电压Ui维持不变时，在不同信号频率的激励下，测出Uo之值，然后以f为横坐标，以Uo为纵坐标，绘出光滑的曲线，此即为幅频特性，亦称谐振曲线，如图所示。

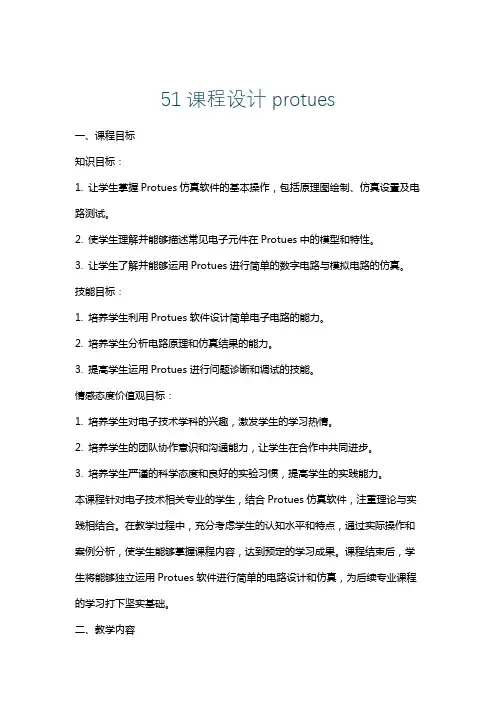

51课程设计protues一、课程目标知识目标：1. 让学生掌握Protues仿真软件的基本操作，包括原理图绘制、仿真设置及电路测试。

2. 使学生理解并能够描述常见电子元件在Protues中的模型和特性。

3. 让学生了解并能够运用Protues进行简单的数字电路与模拟电路的仿真。

技能目标：1. 培养学生利用Protues软件设计简单电子电路的能力。

2. 培养学生分析电路原理和仿真结果的能力。

3. 提高学生运用Protues进行问题诊断和调试的技能。

情感态度价值观目标：1. 培养学生对电子技术学科的兴趣，激发学生的学习热情。

2. 培养学生的团队协作意识和沟通能力，让学生在合作中共同进步。

3. 培养学生严谨的科学态度和良好的实验习惯，提高学生的实践能力。

本课程针对电子技术相关专业的学生，结合Protues仿真软件，注重理论与实践相结合。

在教学过程中，充分考虑学生的认知水平和特点，通过实际操作和案例分析，使学生能够掌握课程内容，达到预定的学习成果。

课程结束后，学生将能够独立运用Protues软件进行简单的电路设计和仿真，为后续专业课程的学习打下坚实基础。

二、教学内容本章节教学内容主要包括以下几部分：1. Protues软件介绍：使学生了解Protues软件的发展背景、主要功能和应用领域。

2. Protues基本操作：讲解原理图绘制、仿真设置、电路测试等基本操作方法。

3. 电子元件与模型：介绍常见电子元件（如电阻、电容、二极管、晶体管等）在Protues中的模型和特性。

4. 数字电路仿真：以教材相关章节为基础，讲解如何使用Protues进行数字电路的设计和仿真。

5. 模拟电路仿真：结合教材内容，使学生掌握利用Protues进行模拟电路仿真的方法。

6. 电路分析与调试：教授学生如何分析电路原理、诊断问题并利用Protues进行调试。

教学安排与进度：1. 第1周：Protues软件介绍及基本操作。

2. 第2周：电子元件与模型的学习。

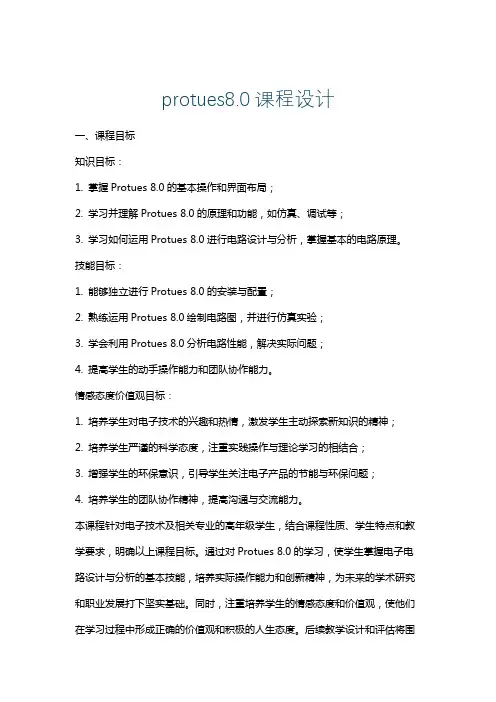

protues8.0课程设计一、课程目标知识目标：1. 掌握Protues 8.0的基本操作和界面布局；2. 学习并理解Protues 8.0的原理和功能，如仿真、调试等；3. 学习如何运用Protues 8.0进行电路设计与分析，掌握基本的电路原理。

技能目标：1. 能够独立进行Protues 8.0的安装与配置；2. 熟练运用Protues 8.0绘制电路图，并进行仿真实验；3. 学会利用Protues 8.0分析电路性能，解决实际问题；4. 提高学生的动手操作能力和团队协作能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发学生主动探索新知识的精神；2. 培养学生严谨的科学态度，注重实践操作与理论学习的相结合；3. 增强学生的环保意识，引导学生关注电子产品的节能与环保问题；4. 培养学生的团队协作精神，提高沟通与交流能力。

本课程针对电子技术及相关专业的高年级学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过对Protues 8.0的学习，使学生掌握电子电路设计与分析的基本技能，培养实际操作能力和创新精神，为未来的学术研究和职业发展打下坚实基础。

同时，注重培养学生的情感态度和价值观，使他们在学习过程中形成正确的价值观和积极的人生态度。

后续教学设计和评估将围绕以上具体学习成果展开。

二、教学内容本章节教学内容围绕Protues 8.0软件应用展开，具体包括以下三个方面：1. Protues 8.0基础知识与操作- 软件安装与配置- 界面布局与基本操作- 元器件库的管理与使用- 电路原理图的绘制方法2. Protues 8.0仿真功能与应用- 仿真原理与设置- 电路性能分析- 仿真波形查看与数据处理- 常用元器件的仿真模型与参数设置3. Protues 8.0实践项目与案例分析- 基本电路设计与仿真- 数字电路设计与仿真- 模拟电路设计与仿真- 综合项目案例分析与讨论教学内容参照教材相关章节进行组织，确保科学性和系统性。

第一讲 原理图设计环境一、ISIS 的界面介绍ISIS界面的基本构成。

二、ISIS 的菜单项介绍主要菜单项的作用，结合实例讲解应用方法。

三、ISIS的按钮1、文件和打印命令及显示命令：2、主模式图标、部件图标、2D图形工具3、设计工具图标4、编辑命令、旋转和镜像图标四、对象选择及鼠标使用规则1、对象的选择在Proteus ISIS 中，对象（如器件、仪表等）的选择首先需左键点击对应的对象按钮，然后从对象选择窗中选择对象。

（举例）2、鼠标操作方法Proteus 的鼠标操作与传统的方式不同，右键选取、左键编辑或移动:右键单击——选中（tag）对象，此时对象变红色；右键拖曳——框选一个块的对象；左键单击——放置对象或对选中的对象编辑对象属性；左键拖曳——移动对象。

第二讲原理图设计一、器件的选择1、器件库介绍库的功能分类，仿真器件与非仿真器件。

Proteus 元器件分类Analog ICs535 运算放大器，端稳压器等Capacitors832电容CMOS 4000 series2334060 14级二进制串行计数/分频器等4035于4通用移位寄存器Connectors104连接器Data Converters227DAC 0808等数据转换器Debugging Tools19逻辑探针，实时电压产生器，实时电压监控器等Diodes1623二级管ECL 10000 Series28移位寄存器，二进制寄存器等（无仿真模型）Electromechanical10直流步进电机等Inductors258电感，变压器等Laplace Primitives48拉普拉斯原型Mechanics2直流无刷电机(BLDC)：采用方波控制Memory Ics232626 64Kstatic RAM、24c02等Microprocessor Ics52389c51等微处理器模型Miscellaneous14晶振，串口物理模型等Modelling Primitives197门电路，电压源等原型模型Operational Amplifiers1490运放Optoelectronics158LED，LCD等光电子器件PICAXE14单片机PLDs&FPGAs12PLDs&FPGAsResistors681电阻SimulatorPrimitives26动态方波源，脉冲电压源等仿真原型Speakers&Sounders5扬声器Swiches&Relays342开关，继电器等Switching Devices333可控硅二极管等开关器件Themionic Valves25束射四极管，真空三极管等热离子管Transducers19热电偶等传感器Transistors1677晶体管TTL 74 series26274系列TTL元器件TTL series19874ALS系列TTL元器件TTL 74AS series13874AS s 系列TTL元器件TTL 74F series11274F系列TTL元器件TTL 74HC series30374HC 系列TTL元器件TTL 74HCT series21374LS 74HC系列TTL元器件TTTL 74LS series34774LS 系列TTL元器件TTL series13974S系列TTL元器件Proteus 742、器件的搜索方法模糊搜索示例3、自定义器件2D工具绘制器件，Make Device生成器件，器件入库二、器件的放置1、放置器件选择器件，在编辑窗鼠标左键单击放置器件2、移动单个器件选中——移动，鼠标操作方法，撤销操作3、器件的替换在旧器件上放置新器件，确认至少有一个引脚重叠，对于个别器件，需要使用PAT完成替换：PAT＝>Device=New component name4、删除器件双击右键可删除器件及其连线，撤销操作5、块操作方法块选取方法，块处理按钮（非粘滞）三、器件的连线1、一般连线real time snap的作用，ctrl键在画线时的作用（举例）2、连线复制、删除和移动在新的连接点上双击左键，可复制上一布线线段；右键双击完成线路的删除；左键拖曳选中的连线，可以移动连线。

第1讲PROTEUS下电路原理图设计绘制方法PROTEUS是一款功能强大的电路设计和仿真软件，它能够帮助工程师们快速准确地设计和验证电路原理图。

在PROTEUS中，电路原理图设计绘制是电路设计的第一步，下面将介绍PROTEUS下电路原理图设计绘制的方法。

首先，在PROTEUS中打开电路设计软件，创建一个新的项目。

选择“File”菜单下的“New Project”选项，然后选择“Schematic Capture”作为项目类型。

接下来，选择合适的元件库。

PROTEUS提供了各种各样的元件库，包括常用的电子元件、模拟器件、数字器件等。

我们可以根据需要选择合适的元件库。

选择“Library”菜单下的“Library Manager”选项，然后选择需要的元件库。

在绘制电路原理图之前，我们需要先规划好整个电路的结构。

可以先在纸上画一个草图，标明各个元件的连接关系和电路结构。

这样有助于我们在绘制电路原理图时更加清晰明了。

开始绘制电路原理图。

在PROTEUS的绘图区域中，可以通过拖拽元件库中的元件到绘图区域来绘制电路原理图。

在绘图区域中，可以使用鼠标左键点击来放置元件，使用鼠标右键点击来删除元件。

通过鼠标左键点击元件的引脚可以连接各个元件。

在绘制电路原理图时，可以使用PROTEUS提供的自动连接功能。

选择“Place”菜单下的“Net”选项，然后选择“Auto Connect”选项。

这样PROTEUS会自动帮助我们连接电路中的元件。

在绘制电路原理图时，可以使用PROTEUS提供的标注功能来标识元件的参数和名称。

选择“Place”菜单下的“Text”选项，然后选择“Annotation”选项。

在绘图区域中点击鼠标左键可以放置标注。

在绘制电路原理图完成后，可以进行一些调整和优化。

可以通过拖拽元件的位置来调整元件的布局，也可以通过拖拽引脚的位置来调整元件的连接关系。

可以使用PROTEUS提供的缩放功能来调整整个电路的大小。
