网格机房机柜、机架内的空间规划及理线方法v

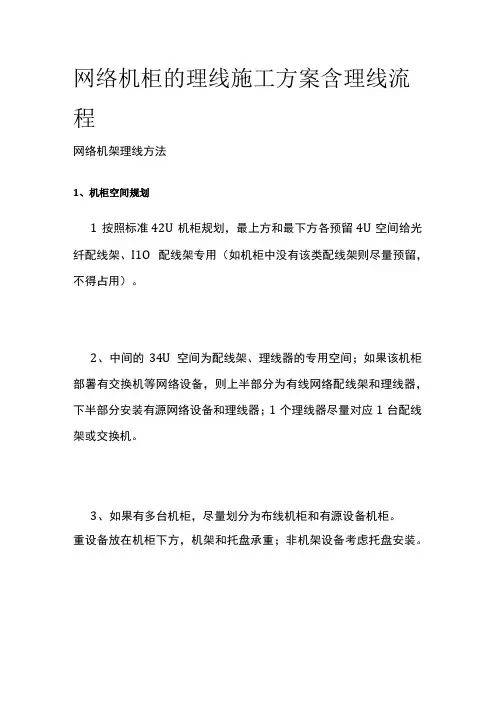

网络机柜的理线施工方案含理线流程网络机架理线方法1、机柜空间规划1按照标准42U机柜规划，最上方和最下方各预留4U空间给光纤配线架、I1O配线架专用（如机柜中没有该类配线架则尽量预留，不得占用）。

2、中间的34U空间为配线架、理线器的专用空间；如果该机柜部署有交换机等网络设备，则上半部分为有线网络配线架和理线器，下半部分安装有源网络设备和理线器；1个理线器尽量对应1台配线架或交换机。

3、如果有多台机柜，尽量划分为布线机柜和有源设备机柜。

重设备放在机柜下方，机架和托盘承重；非机架设备考虑托盘安装。

2、机柜进线方式项目下走线上走线安装工序地板下固定和敷设电源线和数据线两个走线槽、布线，在机柜正下方的地板上打孔，方便线缆进入机柜。

在天花吊装桥架、布线，放线到每个机柜。

水灾容易受影响。

无影响对制冷的影响影响下进风模式的制冷性能。

无影响对机房装修的要求要求有高架地板不低于500mm o要求天花梁下到机柜顶部的高度大于600mm3、机柜内走线方式水平链路网线沿机柜右侧走线，从机柜顶部或底部到达配线架高度后，横向转弯，延伸到配线架的托架上；插座线、大对数、光/电跳线走左侧。

4、理线方式正向理线（建议）逆向理线5、理线流程1理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。

2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm处重新贴上临时标签。

3、预留长度说明1）进机柜前预留长度：15-2m,隐藏在桥架或地板内；2）机柜内预留长度：10-15cm,最后以配线架后部弧度的形式存在；4、根据网线编号进行分组，基本保证一台配线架内网线为一组。

5、制定理线表，从机房入口开始至机柜配线架，用理线板理线。

6、网线穿过配线板后，采用的绑扎规则：1）在配线板背部按照两根连续的网线一起用扎带扎起来，12根二束固定绑扎点之间保持连续错位；2）使用理线板一直顺着往下移，两根连续的扎起来以后就开始六根网线一起绑扎，每半米重新扎一次；3）离线缆尾部一米左右，又开始两根一扎，绑扎点之间保持连续错位；4）离线缆尾部半米左右，两根一扎再绑扎一次。

一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。

二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。

1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。

2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。

3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。

4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。

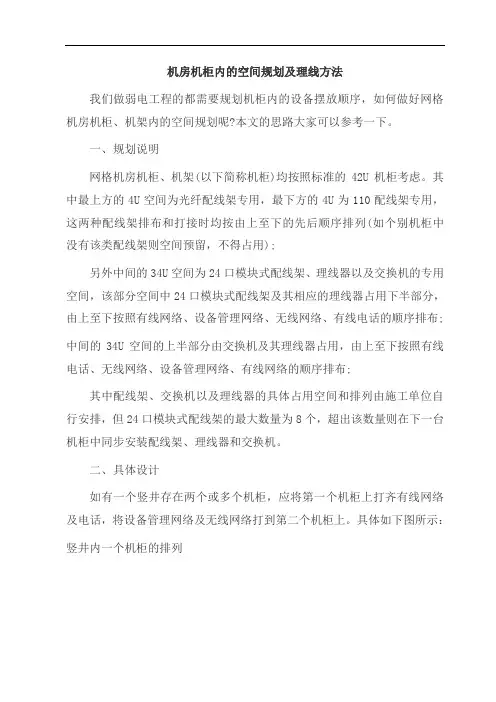

机房机柜内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。

一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑。

其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布; 中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。

二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。

具体如下图所示：竖井内一个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。

底座边缘尺寸及颜色应与机柜相同。

如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。

机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。

每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。

机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。

在金属箱体或桥架内预留的线缆应能环绕内空间一圈(均为 2.0米)。

网络机房机柜布置方案随着科技的迅猛发展，计算机网络已经成为了现代社会不可或缺的一部分。

为了确保网络的正常运行和数据的安全存储，网络机房成为了企业和组织中必不可少的存在。

而其中最为重要的设备之一就是网络机柜，它承载着诸多关键的网络设备，并提供了安全、有序的存储空间。

机柜的选择和布置方案直接关系到网络运维人员的工作效率和机房的整体运行效果。

下面将探讨几种常见的网络机房机柜布置方案，以供参考。

一、机柜布置方案之密集布局密集布局是一种常见的机柜布局方式，它主要通过将多台网络设备紧密放置在一个机柜内来实现节约空间和提高效率的目标。

这种布局方式适用于机房面积相对较小、设备数量较多的情况。

为了实现密集布局，可以采用如下方法：首先，在机柜内使用高度可调的设备架，这样可以根据设备的大小灵活安排其位置；其次，使用垂直安装支架将设备垂直放置，可以有效减少设备之间的空间浪费；最后，合理规划每台设备之间的电源线、网络线等线缆的路径，减少布线时的混乱，提高机房的整体美观度和可管理性。

二、机柜布置方案之独立布局独立布局是一种将每台设备放置在单独机柜内的布局方式，它适用于机房面积较大、设备数量相对较少的情况。

这种布局方式能够提供更大的机柜空间，方便网络设备的管理和维护。

在独立布局中，一台设备通常占据一个机柜的空间。

为了充分利用机柜空间，可以在机柜内合理规划每台设备的位置，并将其与相应的电源线、网络线等线缆整齐地布置在一起。

此外，还可以通过设置合理的通风系统，保证设备的良好散热，提高机柜内部环境的稳定性。

三、机柜布置方案之冷热分离在网络机房中，设备的散热问题一直备受关注。

为了解决这一问题，可以采用冷热分离的机柜布置方案。

这种方案通过将机柜内的设备分为热通道和冷通道两个部分，有效降低机柜内部的温度，保证设备的正常运行。

具体实践中，可以在机柜前后设置两个截然不同的区域，其中，冷通道位于机柜的正面，通过空调系统将冷气送进，保持设备的低温；而热通道则位于机柜的后部，通过排风设备将热气排出，确保机柜内部的热量得到有效消散。

机房及机柜内部的理线方法1.预先规划：在布线前应进行详细的规划，确定网络设备及线缆的位置和数量。

根据机房的实际情况，合理划分机柜的位置、大小和布局，确保每个机柜都能充分利用空间。

2.使用合适的线缆：选择合适的线缆对于机房的理线至关重要。

常用的网络线缆有光纤、网线和电缆等。

根据不同的网络设备和需求，选取相应规格和类型的线缆，并确保线缆的质量和兼容性。

3.采用正规的线缆标识：对于机房中大量的线缆，使用线缆标识可以有效地管理和维护。

可以为每个线缆进行标号或使用颜色来区分不同用途的线缆，这样可以方便后续的查找和维护。

4.合理布置线缆走向：再理线时，应尽量减少线缆之间的交叉和缠绕，避免产生信号干扰。

可以利用线缆托盘或线缆槽将线缆固定在机柜的顶板和底板上，使线缆整齐有序地走向各个网络设备。

5.使用缆线管理工具：为了保持线缆的整洁和安全，可以使用缆线管理工具来固定线缆。

例如，使用缆线束带、缆线固定夹等工具将线缆固定在机柜的内部，避免线缆松动或垂挂。

6.管理冗余线缆：机房中常常会有一定数量的冗余线缆，为了保持机柜内部的整洁，可以将冗余线缆收起来并统一管理。

可以使用线缆收纳盒或收纳袋将冗余线缆整理好并放置在机柜内的指定位置。

7.定期检查和维护：机房及机柜内部的理线需要定期检查和维护，确保线缆的连接和布线没有松动或损坏。

可以定期清理机柜内的灰尘和杂物，保持机柜的通风和散热效果。

总结起来，机房及机柜内部的理线方法包括预先规划、使用合适的线缆、采用正规的线缆标识、合理布置线缆走向、使用缆线管理工具、管理冗余线缆以及定期检查和维护。

通过合理的理线方法，可以保持机柜内部的整洁和有序，提高机房的工作效率和安全性。

机房及机柜内部的理线方法（本文是对《从工程商角度看布线》一文中7.5节：“机柜理线”的修改和补充，也是尚未完稿的《布线精解》（暂用名）中级篇的第8.6节。

因在工程中需要使用，在此单独成文）由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。

当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。

理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。

早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。

机柜内的水平双绞线位于机柜的后侧。

过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。

大家关心的重点是每根双绞线的性能测试合格。

随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。

这时，人们的注意力就转向了美观。

根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。

在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。

而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。

在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

机房机柜内‎部理线方法‎由于机柜型‎配线架已经‎成为机房配‎线架的主体‎，理线将主要‎涉及机柜型‎配线架的美‎观。

当线缆进入‎机房后，会沿着桥架‎进入机柜配‎线架或壁挂‎配线架。

理线是指在‎机房的进线‎孔至配线架‎的模块孔之‎间，将线缆理整‎齐。

机柜内的水‎平双绞线位‎于机柜的后‎侧。

过去，这些双绞线‎不进行整理‎，或进行简单‎的绑扎后立‎即上配线架‎，那时，从机柜的背‎后看去，水平双绞线‎就象瀑布一‎样垂荡在那‎里，或由数根尼‎龙扎带随意‎绑扎在机柜‎的两侧。

大家关心的‎重点是每根‎双绞线的性‎能测试合格‎。

随着布线水‎平的提高，布线系统的‎工程商已经‎通过施工工‎艺及层层把‎关，有把握达到‎每根线都能‎够通过国家‎标准所要求‎的99%的性能测试‎合格率。

这时，人们的注意‎力就转向了‎美观。

根据国标，垂直桥架内‎的线缆每隔‎1.5米应绑扎‎一次（防止线缆应‎重量产生拉‎力造成线缆‎变形），对水平桥架‎内并没有要‎求。

而终端面板‎、机柜、配线架、配线箱按照‎标准必须做‎到两底角平‎行，因此布线系‎统的美观就‎主要集中在‎机房内的线‎缆部分。

机房内的线‎缆往往会进‎入机柜配线‎架或壁挂配‎线架。

因机柜配线‎架已经成为‎布线工程中‎的主流，在此将主要‎涉及机柜型‎配线架的理‎线工艺。

在机柜正面‎，生产厂商已‎经制造出了‎各种造型的‎配线架、跳线管理器‎等部件，其正面的美‎观已经不成‎问题。

而机柜后侧‎的美观，往往不为人‎们所注意，造成工程完‎工后施工方‎（甚至是业主‎方）不敢让人参‎观机柜的内‎部。

在机房内，应当做到每‎根线从进入‎机房开始，直到配线架‎的模块为止‎，都应做到横‎平竖直不交‎叉。

并按电子设‎备排线的要‎求，做到每个弯‎角处都有线‎缆固定，保证线缆在‎弯角处有一‎定的转弯半‎径，同时做到横‎平竖直。

上述要求同‎样适用于机‎柜后侧。

既然水平双‎绞线布置成‎瀑布型已经‎不再理想，因此对机柜‎内的水平双‎绞线就应该‎进行理线。

机房及机柜内部的理线方法
在机房及机柜内部进行理线是为了保持设备有序、整洁，并确保网络连接和电线布局的合理性，以提高设备的工作效率和安全性。

以下是机房及机柜内部的理线方法：
1. 清理杂物：首先，清理机房及机柜内部的杂物，包括旧电缆、空盒子和其他不需要的设备等。

确保机房内干净整洁，没有不必要的杂物。

2. 电线标签：对所有电线进行标签，标明其所连接的设备名称和功能，这样有利于日后维护和故障排除。

3. 分类布线：根据功能和需求，将不同类型的电线和网络连接线进行分类布线，并使用固定夹具或绑扎带将其固定在机柜内部。

可以使用不同颜色的电线固定夹具来区分不同类型的电线，以便于识别和修改。

4. 避免交叉线、交叉干扰：在布线过程中，避免电线之间交叉布置，尽量保持电线的分开、平行和整齐，以减少交叉干扰和杂乱。

5. 使用标签和标识：为了方便管理和维护，可以使用标签和标识来标明每个设备的位置和功能。

这有利于在需要检修或更换设备时，快速定位和操作相应的设备。

6. 留有余线：为了日后维护、调整和扩展，应在电线安装时留有一定的余线长度。

这样可以避免电缆拉紧或过松，并方便后续的调整和更换。

7. 网线布线技巧：对于网络线缆的布线，应尽量避免和电源线平行布置，以减少干扰。

同时，还要避免网线过长或过短，合理安排网线的弯曲和延伸，以保证网络信号的稳定传输。

8. 安全标识：在机房及机柜内部，可以设置一些安全标识，如电线警示标识、紧急通道标识等，以提醒工作人员注意安全事项和紧急通道的位置。

总之，在机房及机柜内部进行理线时，要注重整洁、有序和安全，以确保设备的正常运行和维护的便利性。

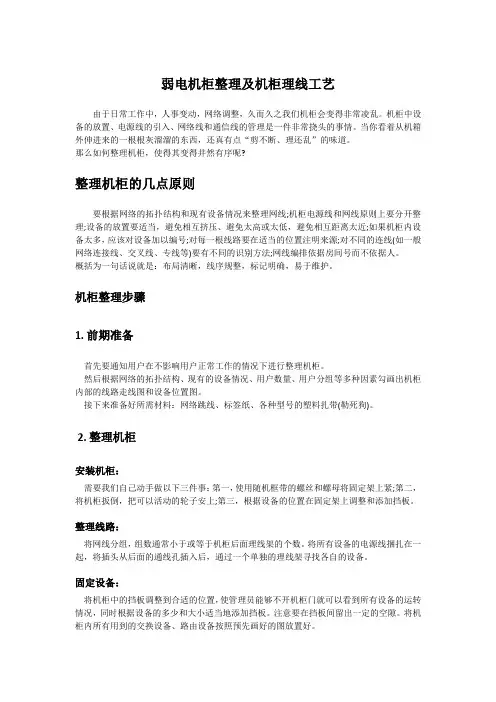

弱电机柜整理及机柜理线工艺由于日常工作中，人事变动，网络调整，久而久之我们机柜会变得非常凌乱。

机柜中设备的放置、电源线的引入、网络线和通信线的管理是一件非常挠头的事情。

当你看着从机箱外伸进来的一根根灰溜溜的东西，还真有点“剪不断、理还乱”的味道。

那么如何整理机柜，使得其变得井然有序呢?整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。

概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。

机柜整理步骤1.前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。

然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带(勒死狗)。

2.整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。

整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。

将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。

固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。

注意要在挡板间留出一定的空隙。

将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

网线贴标：所有网线连接好以后，需要对各网线进行标识，将准备好的即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。

一，打标签工具：理线夹，理线架，桥架固定器，线卡，扎带，胶布，水晶头及线处理设备一套。

尤其重要：标签纸。

基本方法：1、能用理线工具的，不要用手。

2、水晶头跟网线接驳口，必须无缝。

3、能用线卡的，不要用扎带。

4、标签要打好。

5、标签要打好。

6、标签要打好。

二、走线技巧机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。

一般机柜的走线，有如下技巧：1、使用走线架。

机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

2、使用线桥。

所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。

可以理解为机柜板子上凸出的可以扎线的地方吧。

一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

3、使用绕线盘。

这个和走线架同理，一般用于通讯设备的光纤整理上。

4、灵活运用进（走）线筒。

所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。

一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

5、使用扎带和标签。

这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

我们来看下机房理线及标签工艺：三、机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。

核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。

网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。

1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。

核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。

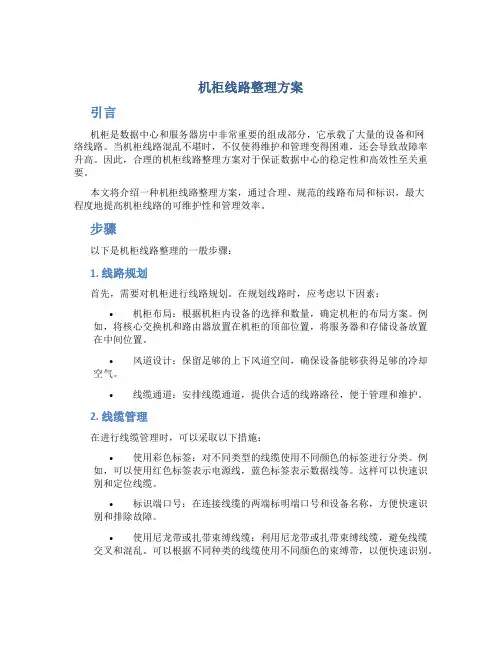

机柜线路整理方案引言机柜是数据中心和服务器房中非常重要的组成部分，它承载了大量的设备和网络线路。

当机柜线路混乱不堪时，不仅使得维护和管理变得困难，还会导致故障率升高。

因此，合理的机柜线路整理方案对于保证数据中心的稳定性和高效性至关重要。

本文将介绍一种机柜线路整理方案，通过合理、规范的线路布局和标识，最大程度地提高机柜线路的可维护性和管理效率。

步骤以下是机柜线路整理的一般步骤：1. 线路规划首先，需要对机柜进行线路规划。

在规划线路时，应考虑以下因素：•机柜布局：根据机柜内设备的选择和数量，确定机柜的布局方案。

例如，将核心交换机和路由器放置在机柜的顶部位置，将服务器和存储设备放置在中间位置。

•风道设计：保留足够的上下风道空间，确保设备能够获得足够的冷却空气。

•线缆通道：安排线缆通道，提供合适的线路路径，便于管理和维护。

2. 线缆管理在进行线缆管理时，可以采取以下措施：•使用彩色标签：对不同类型的线缆使用不同颜色的标签进行分类。

例如，可以使用红色标签表示电源线，蓝色标签表示数据线等。

这样可以快速识别和定位线缆。

•标识端口号：在连接线缆的两端标明端口号和设备名称，方便快速识别和排除故障。

•使用尼龙带或扎带束缚线缆：利用尼龙带或扎带束缚线缆，避免线缆交叉和混乱。

可以根据不同种类的线缆使用不同颜色的束缚带，以便快速识别。

3. 标识设备设备的标识有助于管理和维护工作的顺利进行。

以下是一些建议：•设备命名规范：为每个设备制定命名规范，例如使用设备类型（交换机、服务器等）和位置（机架号、列号）作为前缀。

这样做可以使设备更容易识别和查找。

•标识标签：在设备正面、背面或顶部附近粘贴标识标签。

标签上可以包括设备名称、型号、管理IP地址和责任人等信息。

4. 文档记录在进行机柜线路整理时，应始终保持记录。

以下是一些建议：•更新拓扑图：绘制机柜的拓扑图，将设备的连接关系可视化。

拓扑图可以包括设备名称、端口号、线缆类型和连接关系等信息。

机柜乱？两个视频了解清楚机柜如何理线
机柜如何理线，杂乱无章的机柜线确实让人看着头疼，如何才能做出美观的机柜呢？前面我们发布过一些理线的教程内容，有朋友反映文章不够直接，本期我们通过两个视频来了解机柜理线工艺与布线步骤。

一、走线技巧与工艺
二、机柜安装与理线过程
总结：
机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。

一般机柜的走线，有如下技巧：
1、使用走线架。

机柜走线架说白了就是有N个齿的1U或者1SU 的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

2、使用线桥。

所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。

可以理解为机柜板子上凸出的可以扎线的地方吧。

一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

3.使用绕线盘。

这个和走线架同理，一般用于通讯设备的光纤整理上。

4.灵活运用进（走）线筒。

所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。

一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

5.使用扎带和标签。

这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

机柜内部的理线方法由于机柜型配线架已经成为机房配线架的主体，理线将主要涉及机柜型配线架的美观。

当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。

理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。

早期的布线工程中不考虑理线，原因是那时的布线成功概率不高（听说1994年有些布线工程仅达到65%左右），需要更换线缆和沿线缆检查故障位置。

机柜内的水平双绞线位于机柜的后侧。

过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。

大家关心的重点是每根双绞线的性能测试合格。

随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过国家标准所要求的99%的性能测试合格率。

这时，人们的注意力就转向了美观。

根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

机房内的线缆往往会进入机柜配线架或壁挂配线架。

因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。

在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。

而机柜后侧的美观，往往不为人们所注意，造成工程完工后施工方（甚至是业主方）不敢让人参观机柜的内部。

在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。

机房工程配线间整理施工方案1、机房及机柜内部的理线方法1.1当线缆进入机房后，会沿着桥架进入机柜配线架或壁挂配线架。

理线是指在机房的进线孔至配线架的模块孔之间，将线缆理整齐。

1.2根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。

而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。

1.3机房内的线缆往往会进入机柜配线架或壁挂配线架。

因机柜配线架已经成为布线工程中的主流，在此将主要涉及机柜型配线架的理线工艺。

1.4在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。

并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

1.5上述要求同样适用于机柜后侧。

既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

2、理线板、理线表制作方法2.1理线板是正向理线的必备工具，并使用相应的理线表配合理线。

理线板可以采用橡胶板、纤维板、层压板或木板在现场自制，也可以在公司里制作后使用。

2.2理线板的制作方法十分简单：测量所用双绞线的缆径，并附加2-4mm后形成理线板的孔径，然后根据板的强度选择孔与孔之间的间距，在板上横向划5根线、纵向划5根线后留有写编号的空间后确定板的长宽尺寸。

剪切或锯下多余部分后，使用手枪钻在划线的交叉点上以所确定的孔径钻25个孔后，用粗砂纸将所有的边沿倒角后，在横向写上（或刻上）1-5的编号，在纵向写上（或刻上）A-E的编号后大功告成。

理线板是一块25孔方板（对应于24口配线架的合适尺寸5×5孔理线板，也可以选用4×6、8×8等规格），单面写字，每孔可以穿1根水平双绞线。

可以想象：当双绞线穿入理线板后，彼此之间的相对位置就基本固定，根据其位置进行绑扎时不容易出现大的错位现象，更不易出现线缆的交叉现象。

前言：由于机柜型配线架已经成为机房配线架的主体，如果才能把机柜整理的好看呢？正文：一、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理;设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源;对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。

概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。

二、机柜整理步骤1. 前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。

然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带(勒死狗)。

2. 整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。

整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。

将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。

固定设备：将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。

注意要在挡板间留出一定的空隙。

将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

网线贴标：所有网线连接好以后，需要对各网线进行标识，将准备好的即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。

对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。

如果设备太多，则要对设备进行分类编号，并对设备贴标。

三、理线工艺简介1、瀑布造型理线这是一种比较古老的布线造型，有时还能看到其踪影。
