江苏省装配式建筑施工图审查导则

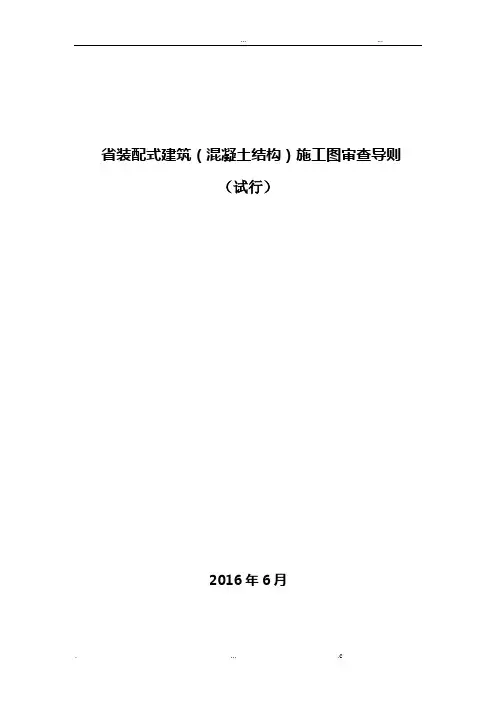

省装配式建筑（混凝土结构）施工图审查导则（试行）2016年6月主编：仁军汪杰副主编：陆湛秋汤杰包红燕编写人：江奕宁德文管雯温利民朱明华维锺玮吴涛王美玲晖王卫平朱家庆江丽松林卫林小伟龚咏晖庞涛董年才万勇顾琴芬周志宏审查人：健金如元贵宏康暑贤谈丽华宋峻前言为落实中央2015年12月份召开的全国城市工作会议精神，国家配套出台了《国务院关于深入推进新型城镇化建设的若干意见》和《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》。

这两个文件都要求推广实施装配式建筑，明确“力争用10年左右时间，使装配式建筑占新建建筑的比例达到30%”。

住房城乡建设部提出，从2016年开始在全国全面推广装配式建筑。

我省在《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（政发〔2014〕111号）中对装配式建筑也提出了具体要求。

为使装配式建筑能够更好地在我省“落地生根，开花结果”，针对目前装配式建筑采用混凝土结构体系较多的现状，考虑到装配式建筑设计的特殊性，经认真研究，编写了《省装配式建筑（混凝土结构）施工图审查导则（试行）》（以下简称《导则》）。

编写《导则》时，主要遵循以下三个基本原则：1. 确保质量安全。

按照施工图审查职责，对装配式建筑（混凝土结构）的施工图涉及公共利益、公众安全的容进行审查。

根据装配式建筑的特点，审查重点放在建筑和结构专业。

2. 方便设计审查。

一是体现特点：紧扣工程建设设计相关标准和规，明确了混凝土结构体系的装配式建筑（混凝土结构）特有的审查容，对与一般建筑相同的审查容没有赘述。

二是突出重点：凡涉及公共利益、公众安全的必须审查，其他的由设计单位负责。

三是便于审查：施工图审查人员可以据此开展施工图审查，设计单位也可以据此把握设计重点。

另外，所附说明既有对审查把握尺度的建议，也有对设计重点容和深度的要求。

3. 推动产业发展。

坚持实事、与时俱进。

通过与设计、施工等多方面沟通，加深对装配式建筑实施中各环节的了解，既为解决方案提供路径也为审图重点把好关口，使施工图审查保持相对合理的尺度。

装配式建筑施工图纸审查准则概述：装配式建筑是一种通过工厂预制和现场组装的建筑形式，具有节约时间、资源和劳动力的优势。

然而，为确保安全和质量，施工图纸审查是必要的环节。

本文将介绍装配式建筑施工图纸审查准则，包括设计单位应提供的资料、关键检查点以及常见问题等内容。

一、设计单位所需提交的资料在进行装配式建筑施工图纸审查时，设计单位应提供以下资料：1. 设计说明书：包括设计思路、材料选用、结构形式等详细说明。

2. 施工技术方案：明确各个施工阶段操作步骤、要求和流程。

3. 结构计算书：提供各个结构部位的受力分析和验算。

4. 工程变更单：如有对原设计进行修改或调整的情况，需要提供相关变更记录。

5. 产品合格证书：保证使用到的所有材料和装配件符合国家标准或行业规范。

二、关键检查点在审查装配式建筑施工图纸时，以下是一些关键检查点：1. 结构可行性评估：确保设计方案能够满足建筑的结构要求，承受自重、荷载和抗震等力度。

2. 火灾安全性：保证装配式建筑在火灾发生时具备必要的防火措施，如使用防燃材料和设置消防设备等。

3. 施工工艺合理性：审查装配式建筑施工图纸中的施工流程和方法是否合理，并排除潜在的施工风险。

4. 水电布置：检查水电布置是否符合相关标准和规范，包括管道走向、出口位置和用品设置等。

5. 通风与空调系统：审查通风与空调系统布置是否科学合理，以确保室内环境舒适。

三、常见问题及解决方法1. 施工节点连接处不牢固。

可以通过增加连接件或改进节点细节来提高连接质量，并在图纸中进行详细标注。

2. 装配件尺寸不符合实际情况。

设计单位应提供准确的尺寸数据，并与实际测量进行对比验证。

3. 接缝处理不当。

应注重接缝材料的选择和施工技术，在图纸中明确指示细节处理方法。

4. 防水措施不到位。

需在图纸中标注防水层位置、材料和施工要求，确保防水效果达标。

5. 规范缺乏明确指引。

可以制定相应的装配式建筑施工图纸审查准则，提供明确的规范要求。

江苏省住建厅关于发布《装配式混凝土结构工程质量控制要点》的公告展开全文为了推进建筑产业现代化发展，保障装配式混凝土结构工程的质量，我厅制定了《装配式混凝土结构工程质量控制要点》，自2017年4月1日实施。

江苏省住房和城乡建设厅2017年3月24日装配式混凝土结构工程质量控制要点1. 总则1.1为了促进建筑产业现代化的发展，保证装配式混凝土结构工程的质量，根据《建设工程质量管理条例》等法律、法规、规章和有关技术标准，结合我省实际，制定本要点。

1.2本要点适用于本省行政区域内从事装配式混凝土结构工程的建设活动。

1.3装配式混凝土结构工程的质量控制除执行本要点外，还应当遵守国家、省现行有关法律、法规、规章及技术标准的规定。

2. 术语2.1装配式混凝土结构工程由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构工程。

2.2首件由预制构件生产单位生产制作的同类型的首个预制混凝土成品构件。

2.3首层或者首个施工段预制构件与现浇结构、预制构件之间现场连接安装施工的具备验收条件的第一层或者第一个施工验收段。

2.4关键工序和关键部位在装配式混凝土结构中，影响预制混凝土构件连接质量和主体结构质量安全的工序和部位，如预制构件与现浇结构连接节点，预制构件之间连接节点，构件吊装，灌浆、坐浆、后浇混凝土施工，预制构件连接密封防水等。

3. 基本规定3.1装配式混凝土结构工程的建设、设计、施工、监理单位，以及预制构件生产、工程质量检测等单位，应当建立针对装配式混凝土结构工程特点的质量保证体系。

3.2根据装配式混凝土结构工程的特点，应当对相关管理人员、预制构件吊装及连接灌浆等作业人员进行技术培训。

4. 质量责任4.1建设单位4.1.1按照国家相关规定办理施工图设计文件审查。

需要变更的，按照规定程序办理设计变更手续，涉及重大变更的，委托原施工图审查机构重新进行审查。

4.1.2组织预制混凝土构件的首件验收和现场首层或者首个施工段的预制构件安装验收。

装配式建筑施工中的施工图纸设计与审查标准一、施工图纸设计的重要性随着国家对节能环保要求的提高，装配式建筑作为一种能够满足节能环保要求的先进建筑技术逐渐受到关注。

在装配式建筑的施工过程中，准确和规范的施工图纸设计尤为重要。

通过合理设计和编制施工图纸，可以明确安装位置、材料及构件规格等细节信息，确保施工质量和进度。

二、装配式建筑施工图纸设计应遵循的原则1.符合相关标准和规范：在进行装配式建筑的施工图纸设计时，需要参考并符合相关国家标准和行业规范，如GB/T51247《装配式混凝土结构技术规范》等。

2.明确构件尺寸与连接方式：施工图纸应清晰地标注每个构件的尺寸、连接方式以及所需材料类型。

这有助于实现预制部件之间的准确组装，并保证整个建筑结构具有良好的抗震性。

3.考虑建筑物内外部空间：在设计施工图纸时，需要考虑建筑物内部以及外部的空间需求，确保与其它专业工程协同配合。

4.充分利用标准化构件：利用标准化构件可以提高装配式建筑的生产效率，降低成本。

因此，在设计施工图纸时应尽可能使用标准化构件。

5.注重施工安全和质量：在进行施工图纸设计时，要充分考虑施工安全和质量的要求，确保整个建筑过程中无事故发生，并达到预期的质量要求。

三、装配式建筑施工图纸审查标准1.合规性审查：对于装配式建筑施工图纸设计的审查首先需要进行合规性审查。

即检查所提交的施工图纸是否符合相关国家标准和行业规范，并且满足必要的技术要求。

2.安全性审查：装配式建筑需要经过多个环节的加工、运输和组装，因此，在审查过程中需重点关注构件（包括连接构件）及组合体之间的安全性，以确保整个结构能够稳定可靠地承受荷载。

3.可行性审查：在审查装配式建筑施工图纸时，需评估所提交图纸的可行性。

包括安装方案、施工流程、使用材料等方面，以保证装配式建筑在施工过程中具备实际可操作性。

4.协调性审查：由于装配式建筑涉及到多个专业领域，如结构、电气、给排水等，因此，在审查过程中需要确保各专业之间的协调性和一致性。

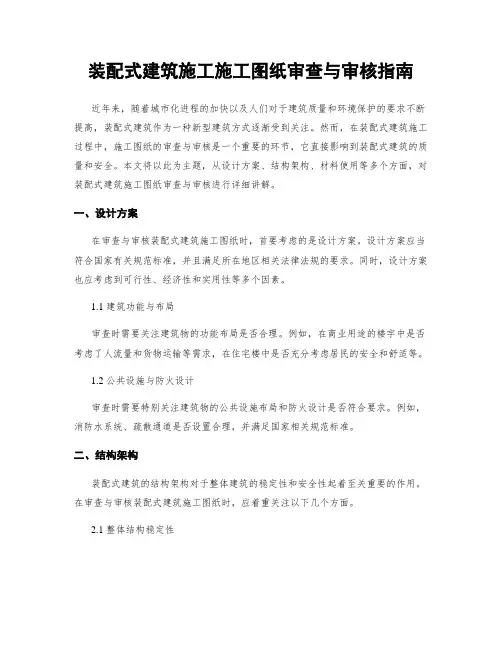

装配式建筑施工施工图纸审查与审核指南近年来，随着城市化进程的加快以及人们对于建筑质量和环境保护的要求不断提高，装配式建筑作为一种新型建筑方式逐渐受到关注。

然而，在装配式建筑施工过程中，施工图纸的审查与审核是一个重要的环节，它直接影响到装配式建筑的质量和安全。

本文将以此为主题，从设计方案、结构架构、材料使用等多个方面，对装配式建筑施工图纸审查与审核进行详细讲解。

一、设计方案在审查与审核装配式建筑施工图纸时，首要考虑的是设计方案。

设计方案应当符合国家有关规范标准，并且满足所在地区相关法律法规的要求。

同时，设计方案也应考虑到可行性、经济性和实用性等多个因素。

1.1 建筑功能与布局审查时需要关注建筑物的功能布局是否合理。

例如，在商业用途的楼宇中是否考虑了人流量和货物运输等需求，在住宅楼中是否充分考虑居民的安全和舒适等。

1.2 公共设施与防火设计审查时需要特别关注建筑物的公共设施布局和防火设计是否符合要求。

例如，消防水系统、疏散通道是否设置合理，并满足国家相关规范标准。

二、结构架构装配式建筑的结构架构对于整体建筑的稳定性和安全性起着至关重要的作用。

在审查与审核装配式建筑施工图纸时，应着重关注以下几个方面。

2.1 整体结构稳定性装配式建筑的整体结构应具备足够的抗震强度和承载能力。

在审查时需要仔细检查结构系统的布置、连接方式及材料是否符合规范标准，并能满足风荷载和地震作用等自然力要求。

2.2 钢结构转换节点钢结构转换节点是装配式建筑中容易出现问题的部位之一。

在审查时需要特别关注此处的详图设计以及连接方式是否牢固可靠，并与其他结构相协调。

三、材料使用由于装配式建筑采用了多种材料进行组合，在审查与审核施工图纸时需要对材料使用进行合理检查和核对。

3.1 建筑材料的选用审查过程中需要关注建筑材料的选用是否满足规范标准。

包括钢结构、混凝土、墙体材料等各个方面，应确保其质量合格且符合设计需求。

3.2 板材连接方式板材连接在装配式建筑中起着重要作用。

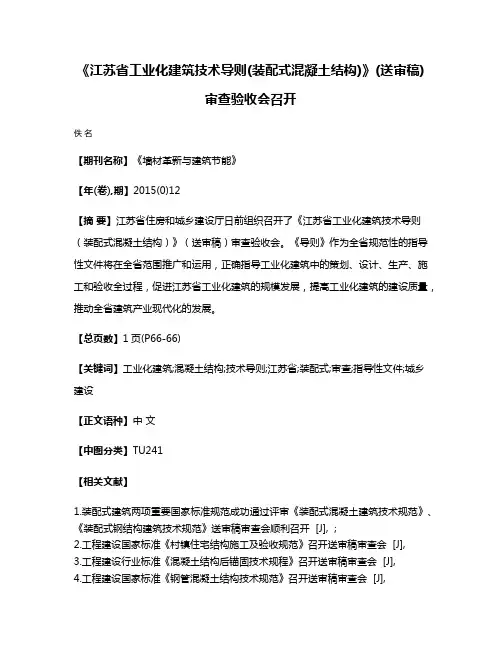

《江苏省工业化建筑技术导则(装配式混凝土结构)》(送审稿)
审查验收会召开
佚名
【期刊名称】《墙材革新与建筑节能》
【年(卷),期】2015(0)12
【摘要】江苏省住房和城乡建设厅日前组织召开了《江苏省工业化建筑技术导则（装配式混凝土结构）》（送审稿）审查验收会。

《导则》作为全省规范性的指导性文件将在全省范围推广和运用，正确指导工业化建筑中的策划、设计、生产、施工和验收全过程，促进江苏省工业化建筑的规模发展，提高工业化建筑的建设质量，推动全省建筑产业现代化的发展。

【总页数】1页(P66-66)
【关键词】工业化建筑;混凝土结构;技术导则;江苏省;装配式;审查;指导性文件;城乡建设
【正文语种】中文
【中图分类】TU241
【相关文献】
1.装配式建筑两项重要国家标准规范成功通过评审《装配式混凝土建筑技术规范》、《装配式钢结构建筑技术规范》送审稿审查会顺利召开 [J], ;
2.工程建设国家标准《村镇住宅结构施工及验收规范》召开送审稿审查会 [J],
3.工程建设行业标准《混凝土结构后锚固技术规程》召开送审稿审查会 [J],
4.工程建设国家标准《钢管混凝土结构技术规范》召开送审稿审查会 [J],
5.CSTM团体标准《装配式建筑部品部件工厂5G应用通用技术要求》送审稿审查会顺利召开 [J], 李慧娴
因版权原因，仅展示原文概要，查看原文内容请购买。

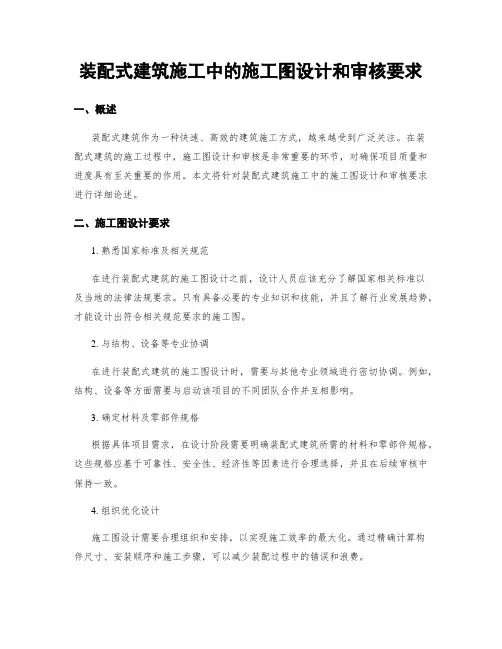

装配式建筑施工中的施工图设计和审核要求一、概述装配式建筑作为一种快速、高效的建筑施工方式，越来越受到广泛关注。

在装配式建筑的施工过程中，施工图设计和审核是非常重要的环节，对确保项目质量和进度具有至关重要的作用。

本文将针对装配式建筑施工中的施工图设计和审核要求进行详细论述。

二、施工图设计要求1. 熟悉国家标准及相关规范在进行装配式建筑的施工图设计之前，设计人员应该充分了解国家相关标准以及当地的法律法规要求。

只有具备必要的专业知识和技能，并且了解行业发展趋势，才能设计出符合相关规范要求的施工图。

2. 与结构、设备等专业协调在进行装配式建筑的施工图设计时，需要与其他专业领域进行密切协调。

例如，结构、设备等方面需要与启动该项目的不同团队合作并互相影响。

3. 确定材料及零部件规格根据具体项目需求，在设计阶段需要明确装配式建筑所需的材料和零部件规格。

这些规格应基于可靠性、安全性、经济性等因素进行合理选择，并且在后续审核中保持一致。

4. 组织优化设计施工图设计需要合理组织和安排，以实现施工效率的最大化。

通过精确计算构件尺寸、安装顺序和施工步骤，可以减少装配过程中的错误和浪费。

三、施工图审核要求1. 设计文件规范性审核在开始施工图设计之前，需要进行设计文件的规范性审核。

该审核阶段主要检查是否符合国家相关标准、法律法规及项目需求，并对涉及质量安全的关键部分进行重点审查。

2. 技术文件完整性审核技术文件完整性审核是指对设计图纸标识、名称符合专业要求；主要构件详drawings 断尺寸大小与其结果计算书相符；专业接口协调表齐全等方面内容进行检查。

通过此项审核，确保设计文件包括项目所有构件，并且包含准确的信息。

3. 设计质量核验针对已完成的设计文档，进行设计质量核验包括对材料选用与连接方式是否规范、项目材料厂家的可靠性、构件尺寸的准确性等方面进行验证，以确保设计质量符合预期要求。

4. 检验施工图的逻辑性施工图应具备良好的逻辑性和清晰度。

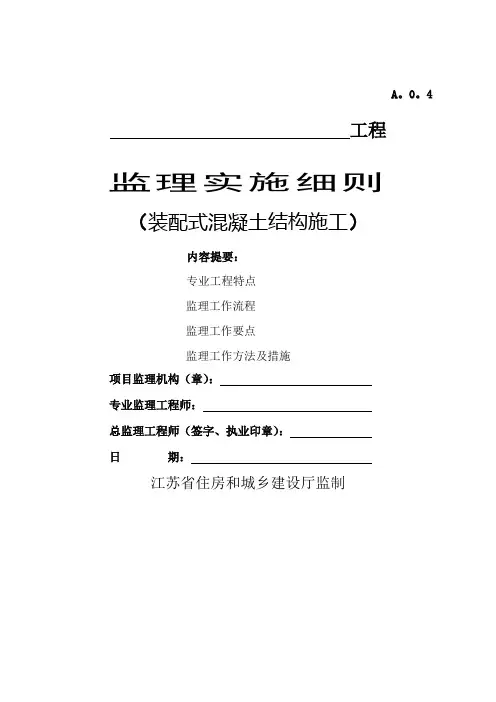

A.0.4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1 工程概况：1、工程名称：2、建设单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型：8、质量：9、工程计划总投资：10、计划工期：11、建筑面积：1.2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计2、装配式混凝土结构施工监理工作依据2.1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：图4.1 项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1 装配式混凝土结构施工监理总程序装配式混凝土结构施工监理程序框图5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC生产的相关的各施工专项方案，主要有PC现场堆放和吊装专项方案，垂直运输方案。

确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并与预制厂进行交底。

1.2，选定PC加工构件厂，协助甲方在PC预制厂的合格供应商内选择加工厂，从营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。

A。

0。

4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1。

1 工程概况:1、工程名称：2、建设单位：3、设计单位:4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型:8、质量：9、工程计划总投资:10、计划工期：11、建筑面积：1。

2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计2、装配式混凝土结构施工监理工作依据2。

1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》(苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑(混凝土结构)施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：PC 现场堆放和吊装专项方案, ,从营)、试验室等级进行审核。

最终选定PC1。

4，模具的制作,模具使用的钢材应符合质量合格的钢材，模具应具有足够的强度、刚度和稳定性。

模具组装正确,应牢固、严密、不漏浆，并符合构件的精度要求。

模具堆放场地应平整、坚实、不应有积水，模具应清理干净,模具表面除饰面材料铺贴面范围外,应均匀涂刷脱模剂。

1。

5，钢筋进场后进厂后，进行钢筋的外观验收，取样复试。

钢筋骨架尺寸应准确,钢筋品种、规格、强度、数量、位置应符合设计和验收规范文件要求,钢筋骨架入模后不得移动，并确保保护层厚度。

1。

6，埋件、套筒、接驳器、预留孔等材料应合格，品种、规格、型号等符合设计和方案要求。

装配式建筑施工中的施工图纸审核标准随着现代化建筑技术的不断发展，装配式建筑在实际应用中得到了广泛推广。

而在装配式建筑施工过程中，施工图纸的审核非常重要。

本文将介绍装配式建筑施工图纸审核的标准和要求，以确保施工质量和安全。

一、概述装配式建筑是一种通过预制构件制作成模块化的住宅或商业建筑。

与传统施工相比，装配式建筑具有快速、高效、环保等优势。

然而，由于每个构件都是在工厂进行生产并组合到现场进行安装，因此需要严格审核施工图纸以确保每个构件的准确性和衔接性。

二、审查要点1. 施工图纸详细性装配式建筑施工图纸应包含充分详细的信息，以便理解各个模块之间的关系和连接方式。

必须清晰地标明每个构件的尺寸、形状、材料等，并确保图纸上具体描述了如何调整构件以适应现场特定要求。

2. 构件连接方式装配式建筑中，构件之间的连接是一个关键环节。

施工图纸在审核中应明确说明连接方式，并包含详细的示意图和文字说明。

连接方式必须符合设计要求，并能够确保结构的稳固性和安全性。

3. 安装序列及施工步骤施工图纸审核还需要关注安装序列和施工步骤的规划。

每个模块的安装顺序必须明确，以避免在后期安装过程中产生冲突或危险情况。

同时，相关施工步骤也应在图纸上标注清楚，以方便施工人员理解和遵循操作流程。

4. 质量控制要求施工图纸审核过程中需要注意质量控制要求是否合理。

这包括对材料、组件、加工质量等方面的要求。

对于装配式建筑来说，质量控制非常重要，因为质量不仅关系到整体建筑的稳定性，还与住户的安全息息相关。

5. 特殊情况处理预案一些特殊情况可能会影响到构件的正常组合和安装。

因此，在施工图纸审核时需要对于这些特殊情况制定相应的处理预案。

例如，当施工现场发生不可避免的变化时，施工方需要根据处理预案来解决问题，以确保整个建筑的完成质量。

三、施工图纸审核流程1. 初步审核初步审核主要包括对施工图纸的完整性和准确性进行综合评估。

一般由专业人员进行，对于明显缺陷或不符合标准的图纸必须要及时指出并进行修正。

《江苏省装配式建筑质量安全管理办法》《江苏省装配式建筑质量安全管理办法》（征求意见稿）第一章总则第一条为加强对装配式建筑工程建设过程的管理，保障装配式建筑工程的质量安全，根据《建筑法》、《建设工程质量管理条例》等法律法规及相关文件，结合我省实际，制定本办法。

第二条本办法适用于江苏省行政区域内新建、改建、扩建房屋建筑和市政基础设施（非交通类）装配式工程项目。

本办法所称的装配式建筑工程是指用预制部品部件在工地装配而成的装配式混凝土结构工程。

装配式钢结构、装配式木结构和其他结构体系可参照执行。

第三条江苏省住房城乡建设厅负责全省装配式建筑工程的质量安全管理工作，各地建设行政主管部门依据法律法规负责本行政区域内装配式建筑工程质量安全活动的监督管理工作。

第四条装配式建筑工程的建设、设计、施工、监理、部品部件生产和工程质量安全检测等单位，应建立健全质量安全保证体系，依法对工程质量安全负责。

第五条装配式建筑预制部品部件生产企业的生产技术能力应符合相关要求，并进行登记管理。

部品部件的生产过程按照建设工程施工现场的延伸实施监督管理。

第六条装配式建筑工程的建设、设计、施工、监理、部品部件生产和工程质量安全检测等单位相关人员及施工单位的灌浆、安装等作业人员应进行专项能力培训，作业人员考核合格后方可上岗。

第二章质量安全责任第七条建设单位和工程总承包单位质量安全责任（一）在装配式建筑工程建设过程中，对其质量安全负首要责任。

在工程建设的全过程中，承担装配式建筑工程设计、部品部件生产、施工、监理、检测等参建单位之间的综合管理协调责任。

（二）采用工程总承包模式的项目，工程总承包单位应当对其承包工程的设计、施工、采购等全过程建设工程质量负责。

（三）应按有关规定将装配式建筑工程（含部品部件）施工图设计文件送施工图审查机构审查。

当有重要变更时，送原施工图审查机构重新审查。

（四）在部品部件生产前组织设计、生产、施工单位进行设计交底和会审工作。

A. 0.4实施细（装配式混凝土结构施工）内容提要: 专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师: 总监理工程师（签字、执业印章）：期:江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1工程概况:工程名称： 建设单位： 设计单位： 监理单位：施工总承包单位:建设地点： 工程概述： 主要结构类型： 质量： 工程计划总投资:10、 计划工期： 11、 建筑面积：1.2本工程装配式混凝土结构概况1.3本工程装配式结构部品部件类型统计1、 2、 3、 4、4、 5表1.22、装配式混凝土结构施工监理工作依据2.1其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111 号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565 号）3、项目监理部组织机构3.1项目监理部组织机构框图:图4.1项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1装配式混凝土结构施工监理总程序临时支撑架搭设合格J梁、板等水平构件吊装后浇混凝土施工装配式混凝土结构施工监理程序框图5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC 生产的相关的各施工专项方案，主要有PC 现场堆放和吊装专项方案，垂直运输方案。

确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并与预制厂进行交底。

1.2，选定PC加工构件厂，协助甲方在PC预制厂的合格供应商内选择加工厂，从营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。

关于装配式建筑施工图报审与审查的基本要求一、实施范围（一）预制三板应用2017年12月1日起，以下新报施工图审查项目应采用预制三板，且单体建筑中强制应用的“三板”总比例不得低于60%。

1、2万平方米以上的新建医院、宾馆、办公建筑，5000 平方米以上的新建学校建筑；2、新建商品住宅、公寓、保障性住房；3、单体建筑面积1 万平方米以上的标准厂房。

（二）建筑产业现代化（苏州工业园区）1、公共建筑：大型公共建筑应达到绿色建筑二星级标准；预制装配式建筑面积比例100%，建筑单体预制装配率不低于30%（用地规划条件有明确要求时）。

2、居住建筑：应达到绿色建筑二星级标准；住宅全装修（成品住房）面积比例100%；预制装配式建筑面积比例100%，建筑单体预制装配率不低于30%（用地规划条件有明确要求时）。

二、实施时间1、预制三板应用以2017年12月1日起新报的施工图审查项目（必须取得建设工程规划许可证）2、建筑产业现代化的要求按接审项目规划批准书的指标要求执行。

三、报审材料1、装配式建筑（混凝土结构）报审的文件中应包含对产业化项目的建设规模、预制率等指标的批准文件；报审的装配式混凝土结构建筑工程施工图设计文件中应包含装配式建设规模、预制率等说明及计算书。

审查人员对设计文件中的相关指标是否符合规定进行审查。

2、装配式建筑（混凝土结构）各专业设计报审资料除与一般现浇结构相同的部分外，还应包括以下内容：2.1建筑专业报审资料1）装配式建筑设计的专项设计说明，专项设计说明应包括：项目概况、结构形式、抗震设防烈度、建筑平面设计应与结构体系的协调性、采用的预制构件种类和位置、各类预制构件的耐火极限和防火构造要求、建筑外围护材料和形式、相关节点构造说明、标准化外窗应用量、建筑三板的应用比例和建筑预制装配率等内容。

2）设计图纸：装配式建筑预制构件连接节点的构造详图；装配式内外围护构件的构造详图；精装建筑部品布置图。

3）建筑三板的应用比例计算表(附件1)、建筑预制的装配率计算表（附件2）。

关于加强江苏省装配式建筑工程质量安全管理的意见（试行）第一章总则第一条为加强对装配式建筑工程建设过程的管理，保障装配式建筑工程质量安全，根据《建筑法》《建设工程质量管理条例》《建设工程安全生产管理条例》《江苏省房屋建筑和市政基础设施工程质量监督管理办法》等法律法规规章及《国务院办公厅关于大力发展装配式建筑的指导意见》等文件规定，结合我省实际，制定本意见，供各地参考试行。

第二条本意见适用于江苏省行政区域内新建、改建、扩建房屋建筑和市政基础设施装配式工程。

本意见所称的装配式建筑工程是指使用预制混凝土构件通过可靠的连接方式装配而成的混凝土结构工程。

第三条装配式建筑工程的建设、勘察、设计、施工、监理、部品部件生产等单位，要建立健全质量安全保证体系，依法依规对工程质量安全负责。

第四条装配式建筑标准和技术应作为工程建设、设计、施工、监理、部品部件生产和工程质量安全检测等单位工程技术人员继续教育的必修内容；参建各方应围绕装配式建筑对企业内部技术人员和产业工人开展定期培训；推动预制构件生产、装配化施工、质量检测、BIM应用等装配式建筑专项能力培训。

第二章质量安全责任第五条建设单位质量安全责任（一）在装配式建筑工程建设过程中，建设单位对其质量安全负首要责任，并负责装配式建筑工程设计、部品部件生产、施工、监理、检测等单位之间的综合协调。

（二）将装配式建筑工程交予有能力从事装配式建筑工程设计（含BIM应用）的设计单位进行设计。

按有关规定将装配式建筑工程施工图设计文件送施工图审查机构审查。

当发生影响结构安全或重要使用功能的变更时，应按规定进行施工图设计变更并送原施工图审查机构审查。

（三）将预制构件加工图交予有能力的单位进行设计。

在部品部件生产前组织设计、部品部件生产、施工、监理等单位进行设计交底和会审工作。

组织相关人员对首批同类型部品部件、首个施工段、首层进行验收。

（四）对采用无现行工程建设标准的技术、工艺、材料的，应当按照《建设工程勘察设计管理条例》《实施工程建设强制性标准监督规定》有关条款和相关标准规范的规定，经审定合格后使用。
