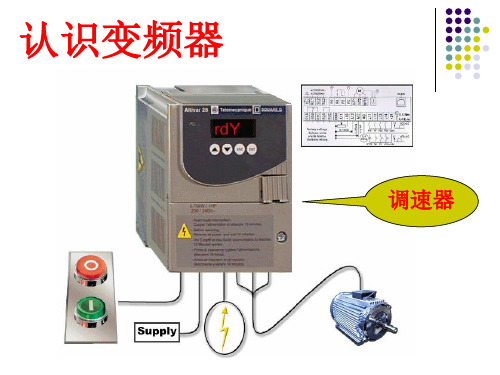

变频器原理及应用ppt完整版•变频器基本概念与原理•变频器主要技术参数与性能指标•变频器应用领域与案例分析•变频器选型、安装与调试方法目•变频器维护保养与故障排除技巧•变频器市场前景与发展趋势预测录01变频器基本概念与原理变频器定义及作用定义变频器是一种电力电子设备,通过改变电源频率来控制交流电动机的速度和转矩。
作用在工业生产中,变频器被广泛应用于电动机的速度控制和节能领域。
通过调节电源频率,变频器可以实现对电动机的无级调速,满足不同生产工艺对电机速度的需求。
010405060302分类:根据电压等级、功率大小、控制方式等,变频器可分为低压变频器、中压变频器、高压变频器等类型。
特点调速范围广,可实现无级调速;节能效果显著,通过降低电机运行频率来减少能源消耗;控制精度高,可实现精确的速度和位置控制;具有多种保护功能,如过流、过压、欠压、过热等保护。
变频器分类与特点工作原理及电路构成工作原理变频器的工作原理基于电力电子技术,通过整流器将交流电转换为直流电,再通过逆变器将直流电转换为可调频率的交流电。
在转换过程中,通过控制逆变器的开关器件(如IGBT、MOSFET等)的通断时间,实现对输出频率和电压的调节。
电路构成变频器的电路主要由整流器、滤波器、逆变器、控制电路等部分组成。
其中,整流器负责将交流电转换为直流电;滤波器用于平滑直流电压;逆变器则将直流电转换为可调频率的交流电;控制电路则负责接收用户指令,并根据指令控制逆变器的开关器件,实现对电动机的速度和转矩的精确控制。
02变频器主要技术参数与性能指标输入电压范围输出电压输出频率范围输出电流输入输出特性参数变频器能够接受的电源电压范围,通常包括额定电压及允许的电压波动范围。
变频器能够输出的频率范围,通常从0到几百赫兹不等。
变频器输出给电机的电压,其大小和波形可根据需要进行调整。
变频器输出给电机的电流,其大小与负载有关。
控制方式及精度指标控制方式包括开环控制和闭环控制两种。
