化工仪表培训资料1. 介绍化工仪表是化工生产过程中不可或缺的重要设备之一，主要用于监测、控制和调节化工过程中的各种物理参数。

化工仪表通常包括传感器、变送器、控制器和执行器等组件，通过采集、传递和处理各种信号，实现对化工过程参数的测量和控制。

本文档旨在为化工工程师和操作技术人员提供有关化工仪表的培训资料，包括化工仪表的基本原理、分类和应用，以及常见的化工仪表故障分析和维护方法等内容。

2. 化工仪表的基本原理化工仪表测量和控制的基本原理是根据物理量和化学量之间的相互关系进行测量和控制。

常见的化工仪表物理量包括温度、压力、流量和液位等。

化工仪表将这些物理量转化为相应的电信号，传递给控制器进行处理，并通过执行器对过程进行调节。

2.1 温度测量温度是化工过程中常用的物理量之一，常用的温度测量仪表有热电偶和热电阻。

热电偶是利用两种不同材料的电动势差随温度变化的特性实现测量，而热电阻则是利用电阻值随温度变化的特性进行测量。

2.2 压力测量压力是化工过程中重要的物理量之一，常用的压力测量仪表有压力传感器和压力变送器。

压力传感器可以将压力转化为电信号输出，而压力变送器则可以将电信号传输到远程控制室进行处理和显示。

2.3 流量测量流量是化工过程中需要不断监测和控制的物理量之一，常用的流量测量仪表有流量计和涡轮流量计。

流量计通过测量流体通过管道的速度和截面积来计算流量，而涡轮流量计则通过测量涡轮旋转的速度来计算流量。

2.4 液位测量液位是化工过程中需要实时监测和控制的物理量之一，常用的液位测量仪表有浮子式液位计和压力式液位计。

浮子式液位计通过悬挂在液体中的浮子的浮力变化来测量液位，而压力式液位计则通过测量液体的压力差来测量液位。

3. 化工仪表的分类和应用化工仪表按照其功能和应用范围可以进行不同的分类。

常见的化工仪表分类包括测量仪表、控制仪表和调节仪表等。

3.1 测量仪表测量仪表主要用于对各种物理参数进行测量和监测。

常见的测量仪表包括温度计、压力计、流量计和液位计等。

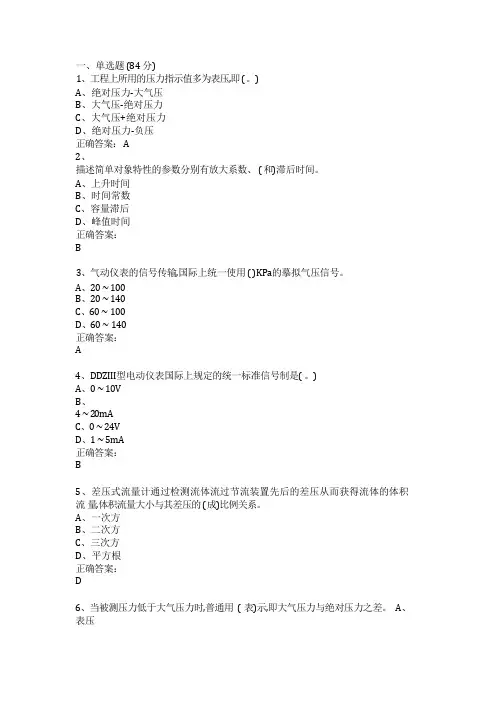

一、单选题 (84 分)1、工程上所用的压力指示值多为表压,即 ( 。

)A、绝对压力-大气压B、大气压-绝对压力C、大气压+绝对压力D、绝对压力-负压正确答案： A2、描述简单对象特性的参数分别有放大系数、 ( 和)滞后时间。

A、上升时间B、时间常数C、容量滞后D、峰值时间正确答案：B3、气动仪表的信号传输,国际上统一使用 ( )KPa的摹拟气压信号。

A、20 ~ 100B、20 ~ 140C、60 ~ 100D、60 ~ 140正确答案：A4、DDZIII型电动仪表国际上规定的统一标准信号制是( 。

)A、0 ~ 10VB、4 ~ 20mAC、0 ~ 24VD、1 ~ 5mA正确答案：B5、差压式流量计通过检测流体流过节流装置先后的差压从而获得流体的体积流量,体积流量大小与其差压的 ( 成)比例关系。

A、一次方B、二次方C、三次方D、平方根正确答案：D6、当被测压力低于大气压力时,普通用( 表)示,即大气压力与绝对压力之差。

A、表压B、正压C、真空度D、差压正确答案：C7、热电偶的冷端采用 ( 延)伸到控制室中以进行冷端补偿。

A、补偿电偶B、补偿电阻C、补偿导线D、补偿电容正确答案：C8、对于比例积分微分(PID)控制来说,积分时间越大则积分作用越( 。

) A、强B、没有变化C、弱D、稳正确答案：C9、单纯的比例作用存在余差,加入( 可)以消除余差。

A、差分作用B、微分作用C、超前作用D、积分作用正确答案：D10、对于比例积分微分(PID)控制来说,比例度越大则比例作用越( 。

) A、强B、弱C、没有变化D、稳正确答案：B11、设计和使用选择性控制系统要注意防止 ( 现)象的发生。

A、微分先行B、积分饱和C、微分饱和D 、积分先行正确答案：B12、单纯的比例作用存在余差,而加入( 可)以起到超“前控制”的效果。

A、微分作用B、差分作用C、超驰作用D、积分作用正确答案：A13、离心式压缩机的防喘振控制方案有固定极限流量法和 ( 。

中国石油大学（华东）22春“石油化工技术”《测量仪表及其自动化》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.测量范围0～250℃的温度计，校验时某点上的绝对误差为3.5℃，变(回)差为5℃，其它各点均小于此值，问此表的实际精度应是多少?若原精度为1.5级，现在该仪表是否合格?参考答案：q=3.5/250*100%=1.4% h=5/250*100%=2.0% 2.0>1.5，所以该仪表不合格2.自动化系统中，进行参数检测，传送到控制室，进行显示、记录的是：()A.自动检测系统B.自动控制系统C.自动操作系统D.自动联锁保护系统参考答案：A3.关于两线制变送器下列说法错误的是：()A.变送器所连接的两根线即是电源线也是信号线B.变送器的两根接线有正负极性之分C.工作时，变送器本身应该被看做是电源D.变送器的“活零点”4mA可以用于区分断线故障参考答案：C4.闭环结构的测量仪表比开环结构更稳定，是因为在结构中加入了()环节。

A.传感元件环节B.显示环节C.反馈环节D.传送放大环节参考答案：C5.按照测量原理分类，不属于速度式流量计的是：()A.差压式流量计B.靶式流量计C.容积式流量计D.转子流量计参考答案：C6.仪表的精度级别指的是仪表的：()A.引用误差B.最大误差C.允许误差D.引用误差的最大允许值参考答案：D7.电容式差压变送器测量范围为0-33.33kPa，相应流量为0-320m³/h，求输出信号为6mA时，差压是多少?相应的流量是多少?参考答案：差压=(6-4)/(20-4)*33.33KPa=4.16625KPa Q =Squrt(4.16625/33.33)*320=113.14m³/h8.对易凝、易堵引压管线的介质测压时，在引压管线中应该填充()。

参考答案：隔离液9.在获得校验数据之后，通常需要计算仪表的()来判断仪表是否合格。

A.最大引用误差B.最大回差参考答案：C10.在管道上安装孔板时，如果将方向装反了会造成：()A.差压计倒指示B.对差压计指示无影响C.差压计指示变大D.差压计指示变小参考答案：D11.简述科氏力式质量流量计工作原理及其特点。

《测量仪表及自动化》综合复习资料绪论、第一章概述1.如何评价测量仪表性能，常用哪些指标来评价仪表性能？2.名词解释：相对误差、精度、变差、灵敏度、量程、反应时间3.仪表的变差不能超出仪表的（）a、相对误差b、引用误差c、允许误差4.测量某设备的温度, 温度为400℃, 要求误差不大于4℃，下列哪支温度计最合适?（）A0～600℃ 1.5级 B. 0～1500℃0.5级 C. 0～800℃0.5级 D. 0～400℃0.2级5.仪表的精度级别指的是仪表的( )A引用误差 B. 最大误差 C.允许误差 D. 引用误差的最大允许值6.下列说法正确的是（）A回差在数值上等于不灵敏区B 灵敏度数值越大则仪表越灵敏C灵敏限数值越大则仪表越灵敏7.有一个变化范围为320——360kPa的压力，如果用A、B两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？压力变送器A：1级，0——600kPa。

压力变送器B：1级，250——500kPa。

8.一台精度等级为0.5级的测量仪表，量程为0~1000℃。

在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误差、允许误差、仪表的精度是否合格。

9.某台差压计的最大差压为1600mmH2O，精度等级为1级，试问该表最大允许的误差是多少？若校验点为800mmH2O，那么该点差压允许变化的范围是多少？10.测量范围0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃, 其它各点均小于此值,问此表的实际精度应是多少?若原精度为1.0级,现在该仪表是否合格?11.自动化仪表按能源分类及其信号形式。

12.单元组合式仪表是什么？第二章压力测量及变送13.简述弹簧管压力表原理和游丝的作用。

14.简述电容式差压变送器工作原理，说明变送器的两线制工作机理。

15.简述压力仪表选型原则。

16.为减小仪表的相对误差,一般仪表应工作在量程的（）a、<1/3 b、1/3—2/3 c、>2/317.校对0--1.6MPa，1.5级的工业压力表示时，应使用标准压力表( )a.0—1.6MPa,0.5级b.0—2.5MPa,0.35级c.0—4.0MPa,0.25级18.为了正常测取管道（设备）内的压力，取压管线与管道（设备）连接处的内壁应（）。

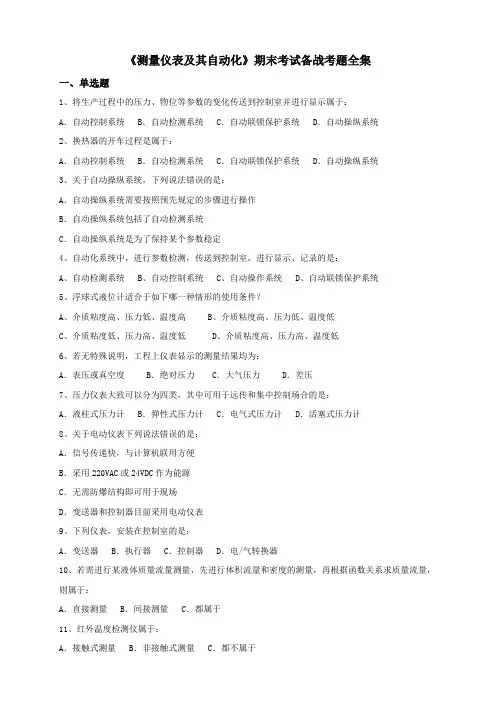

《测量仪表及其自动化》期末考试备战考题全集一、单选题1、将生产过程中的压力、物位等参数的变化传送到控制室并进行显示属于：A．自动控制系统 B．自动检测系统 C．自动联锁保护系统 D．自动操纵系统2、换热器的开车过程是属于：A．自动控制系统 B．自动检测系统 C．自动联锁保护系统 D．自动操纵系统3、关于自动操纵系统，下列说法错误的是：A．自动操纵系统需要按照预先规定的步骤进行操作B．自动操纵系统包括了自动检测系统C．自动操纵系统是为了保持某个参数稳定4、自动化系统中，进行参数检测，传送到控制室，进行显示、记录的是：A、自动检测系统B、自动控制系统C、自动操作系统D、自动联锁保护系统5、浮球式液位计适合于如下哪一种情形的使用条件？A、介质粘度高、压力低、温度高B、介质粘度高、压力低、温度低C、介质粘度低、压力高、温度低D、介质粘度高、压力高、温度低6、若无特殊说明，工程上仪表显示的测量结果均为：A．表压或真空度 B．绝对压力 C．大气压力 D．差压7、压力仪表大致可以分为四类，其中可用于远传和集中控制场合的是：A．液柱式压力计 B．弹性式压力计 C．电气式压力计 D．活塞式压力计8、关于电动仪表下列说法错误的是：A．信号传递快，与计算机联用方便B．采用220VAC或24VDC作为能源C．无需防爆结构即可用于现场D．变送器和控制器目前采用电动仪表9、下列仪表，安装在控制室的是：A．变送器 B．执行器 C．控制器 D．电/气转换器10、若需进行某液体质量流量测量，先进行体积流量和密度的测量，再根据函数关系求质量流量，则属于：A．直接测量 B．间接测量 C．都属于11、红外温度检测仪属于：A．接触式测量 B．非接触式测量 C．都不属于12、关于仪表结构，下列说法正确的是：A．开环结构的仪表精度都很低B．闭环结构的仪表精度都很高C．开环结构的仪表的输出和输入关系与各环节都有关系13、不属于测量仪表基本组成结构的是：A．检测元件环节 B．传送放大环节 C．显示环节 D．模拟数字信号转换环节14、闭环结构的测量仪表比开环结构更稳定，是因为在结构中加入了（）环节。

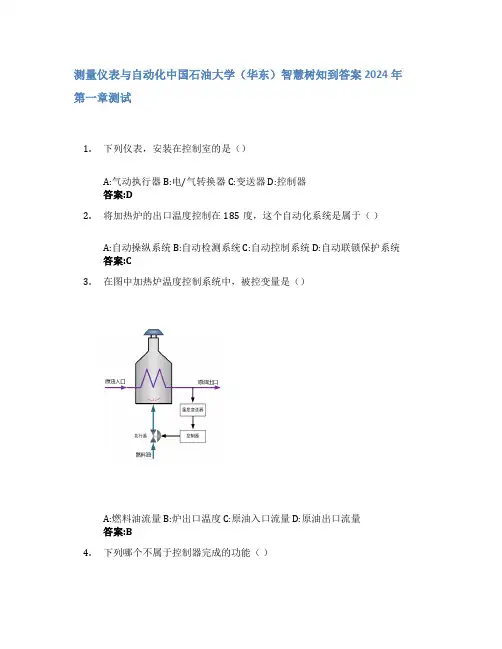

测量仪表与自动化中国石油大学（华东）智慧树知到答案2024年第一章测试1.下列仪表，安装在控制室的是（）A:气动执行器 B:电/气转换器 C:变送器 D:控制器答案:D2.将加热炉的出口温度控制在185度，这个自动化系统是属于（）A:自动操纵系统 B:自动检测系统 C:自动控制系统 D:自动联锁保护系统答案:C3.在图中加热炉温度控制系统中，被控变量是（）A:燃料油流量 B:炉出口温度 C:原油入口流量 D:原油出口流量答案:B4.下列哪个不属于控制器完成的功能（）A:检测阀门开度 B:计算阀门开度 C:比较 D:判断答案:A5.换热器的开车过程是属于（）A:自动操纵系统B:自动检测系统C:自动联锁保护系统D:自动控制系统答案:A第二章测试1.关于仪表结构，下列说法正确的是（）A:开环结构的仪表精度都很低B:闭环结构的仪表精度都很高 C:开环结构的仪表的输出和输入关系与各环节都有关系答案:C2.下列属于非接触测量方法的有（）A:采用超声波测距 B:使用红外测温仪测温 C:使用水银温度计测量温度 D:使用天平称量物体重量答案:AB3.若经计算需要选用仪表的qmax=2.2%，则可选择的仪表精度等级为（）A:1.5 B:1.0 C:0.5 D:2.5答案:ABC4.某个表精密度很高，则下列说法正确的是（）A:测量值分散度大 B:变差很小 C:测量值举例真值很近答案:B5.关于灵敏度说法正确的是（）A:灵敏度就是灵敏限； B:仪表的灵敏度应该越高越好； C:仪表的灵敏度为常数； D:为防止虚假灵敏度，通常要求仪表标尺刻度上的最小分格值不能小于仪表允许的绝对误差值。

答案:D第三章测试1.根据被测压力的最大/最小值求出仪表的上/下限时，若被测压力为稳定压力，则选择_________作为系数乘以被测压力值来计算仪表上限。

A:3/2 B:2 C:5/3 D:3/5答案:A2.电容式压力变送器的工作原理是（）A:圆筒形电容器 B:平行板电容器 C:都不是答案:B3.若左侧压力P1大于右侧压力P2，则中心感压膜片会发生形变，从而导致_______A:(C1-C2)/(C1+C2) 增加 B:左侧电容间距d1 < 右侧电容间距d2 C:中心测量（感压）膜片朝左侧形变 D:左侧电容C1 > 右侧电容C2答案:A4.关于两线制变送器下列说法错误的是（）A:变送器的两根接线有正负极性之分； B:两线制变送器输出的电流范围下限可以是0mA C:变送器所连接的两根线即是电源线也是信号线； D:两线制变送器相比四线制，电缆敷设的数量减少，节省了投资答案:B5.压力仪表大致可以分为四类，其中一般不用于检测，而作为标准表检定压力仪表是（）A:电气式压力计 B:活塞式压力计 C:液柱式压力计 D:弹性式压力计答案:B第四章测试1.下列物位计的测量方式属于非接触测量方式的是（）A:差压式物位计 B:伺服式物位计 C:雷达物位计 D:磁致伸缩物位计答案:C2.用浮筒物位计测量液位，浮筒长度为2m，当所测液位高度为1.5m时，物位计的输出为（）A:16mA B:12mA C:10mA D:8mA答案:A3.浮球式物位计若测量过程中若平衡重物脱落，则物位计的输出会（）A:不确定 B:达到4mA C:达到20mA D:不变答案:B4.关于恒浮力式物位计，下列说法错误的是（）。

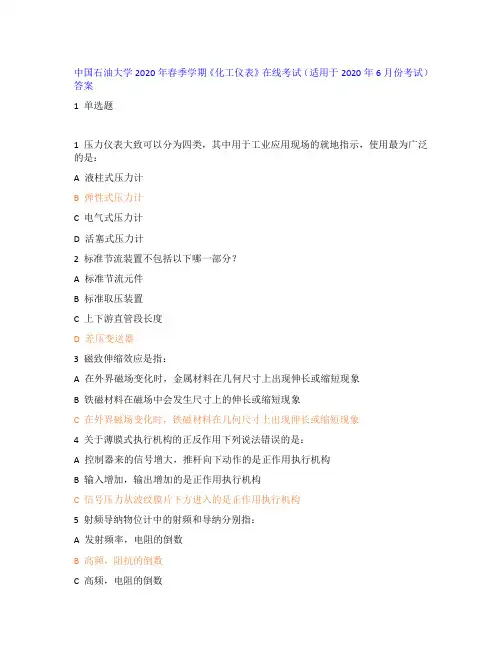

中国石油大学2020年春季学期《化工仪表》在线考试（适用于2020年6月份考试）答案
1 单选题
1 压力仪表大致可以分为四类，其中用于工业应用现场的就地指示，使用最为广泛的是：
A 液柱式压力计
B 弹性式压力计
C 电气式压力计
D 活塞式压力计
2 标准节流装置不包括以下哪一部分？
A 标准节流元件
B 标准取压装置
C 上下游直管段长度
D 差压变送器
3 磁致伸缩效应是指：
A 在外界磁场变化时，金属材料在几何尺寸上出现伸长或缩短现象
B 铁磁材料在磁场中会发生尺寸上的伸长或缩短现象
C 在外界磁场变化时，铁磁材料在几何尺寸上出现伸长或缩短现象
4 关于薄膜式执行机构的正反作用下列说法错误的是：
A 控制器来的信号增大，推杆向下动作的是正作用执行机构
B 输入增加，输出增加的是正作用执行机构
C 信号压力从波纹膜片下方进入的是正作用执行机构
5 射频导纳物位计中的射频和导纳分别指：
A 发射频率，电阻的倒数
B 高频，阻抗的倒数
C 高频，电阻的倒数。

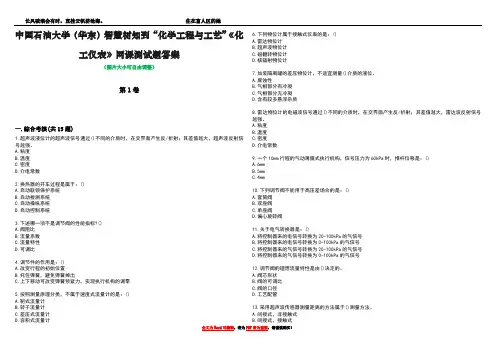

中国石油大学（华东）智慧树知到“化学工程与工艺”《化工仪表》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.超声波液位计的超声波信号通过()不同的介质时，在交界面产生反/折射；其差值越大，超声波反射信号越强。

A.粘度B.温度C.密度D.介电常数2.换热器的开车过程是属于：()A.自动联锁保护系统B.自动检测系统C.自动操纵系统D.自动控制系统3.下述哪一项不是调节阀的性能指标?()A.阀阻比B.流量系数C.流量特性D.可调比4.调节件的作用是：()A.改变行程的初始位置B.托住弹簧，避免弹簧掉出C.上下移动可改变弹簧预紧力，实现执行机构的调零5.按照测量原理分类，不属于速度式流量计的是：()A.靶式流量计B.转子流量计C.差压式流量计D.容积式流量计6.下列物位计属于接触式仪表的是：()A.雷达物位计B.超声波物位计C.磁翻转物位计D.核辐射物位计7.加装隔离罐的差压物位计，不适宜测量()介质的液位。

A.腐蚀性B.气相部分有冷凝C.气相部分无冷凝D.含有较多悬浮杂质8.雷达物位计的电磁波信号通过()不同的介质时，在交界面产生反/折射；其差值越大，雷达波反射信号越强。

A.粘度B.温度C.密度D.介电常数9.一个10mm行程的气动薄膜式执行机构，信号压力为60kPa时，推杆位移是：()A.6mmB.5mmC.4mm10.下列调节阀不能用于高压差场合的是：()A.套筒阀B.双座阀C.单座阀D.偏心旋转阀11.关于电气转换器是：()A.将控制器来的电信号转换为20-100kPa的气信号B.将控制器来的电信号转换为0-100kPa的气信号C.将控制器来的气信号转换为20-100kPa的气信号D.将控制器来的气信号转换为0-100kPa的气信号12.调节阀的理想流量特性是由()决定的。

A.阀芯形状B.阀的可调比C.阀的口径D.工艺配管13.采用超声波传感器测量距离的方法属于()测量方法。
