第五章——馈线自动化

馈线自动化概述一、引言馈线自动化是电力系统中的重要组成部分，它可以提高电力系统的可靠性和安全性。

随着技术的不断发展，馈线自动化已经成为电力系统中不可或缺的一部分。

本文将对馈线自动化进行全面详细的介绍。

二、馈线自动化概述1. 馈线自动化定义馈线自动化是指对配电网中的馈线进行监测、控制和保护等操作，实现对配电网的智能化管理。

它主要包括对馈线状态的监测、故障定位、故障隔离和恢复等功能。

2. 馈线自动化系统组成馈线自动化系统主要由以下几个部分组成：（1）监测装置：用于监测馈线状态，包括电流、电压、功率因数等参数。

（2）控制装置：用于控制馈线开关状态，实现远程开关操作。

（3）保护装置：用于检测故障并进行相应的保护操作。

（4）通信装置：用于与上级调度中心进行数据交换。

3. 馈线自动化功能（1）监测功能：实时监测馈线状态，包括电流、电压、功率因数等参数。

（2）控制功能：实现远程开关操作，控制馈线的开通和断开。

（3）保护功能：检测馈线故障并进行相应的保护操作，保证馈线运行的安全可靠性。

（4）故障定位功能：通过监测数据分析，定位馈线故障的位置和原因。

（5）故障隔离和恢复功能：在发生故障时，自动进行隔离操作，并尽快恢复正常供电。

三、馈线自动化技术1. 传感器技术传感器是实现馈线自动化的基础。

它可以将馈线状态转换为数字信号，并传输到监测装置中进行处理。

2. 通信技术通信技术是实现远程监测和控制的关键。

目前常用的通信技术有GPRS、CDMA、以太网等。

3. 控制算法技术控制算法技术是实现远程控制和保护的核心。

它可以根据监测数据进行分析，判断是否需要进行开关操作或者保护操作。

4. GIS技术GIS技术是指采用地理信息系统来管理配电网中各个设备的位置、状态和运行情况。

它可以实现对配电网的全面管理和监测。

四、馈线自动化应用1. 馈线自动化在城市配电网中的应用城市配电网中，馈线自动化可以提高电力系统的可靠性和安全性，减少故障发生率，提高供电质量。

第五章馈线自动化在现代电力系统中，馈线自动化是一项至关重要的技术。

它就像是电力输送网络中的“智能管家”，能够实时监测、控制和优化电力的分配，确保电力的稳定供应和高效利用。

首先，让我们来理解一下什么是馈线。

简单来说，馈线就是将电力从变电站输送到各个用户终端的线路。

而馈线自动化，就是通过各种技术手段，让这些线路能够自动地完成监测、故障诊断、隔离以及恢复供电等一系列操作，无需人工过多干预。

那么，馈线自动化是如何实现的呢？这其中涉及到众多的技术和设备。

比如说，先进的传感器被安装在馈线上，它们就像是电力线路的“眼睛”，能够实时感知电流、电压等参数的变化，并将这些信息快速传递给控制中心。

控制中心则像是整个系统的“大脑”，接收到这些信息后，通过复杂的算法和逻辑判断，对线路的运行状态进行分析。

当馈线发生故障时，馈线自动化系统能够迅速做出反应。

它能够快速准确地定位故障点，并将故障区域与正常区域隔离开来。

这一过程大大缩短了停电时间，减少了对用户的影响。

而且，在隔离故障后，系统还能够自动地恢复非故障区域的供电，使得电力供应尽快恢复正常。

为了实现这些功能，馈线自动化系统通常采用了几种常见的模式。

一种是基于重合器和分段器的模式。

重合器具有多次重合的功能，当线路发生故障时，重合器会按照预定的程序进行多次重合操作。

分段器则能够根据通过的电流大小和时间来判断是否动作，从而实现故障区域的隔离。

另一种常见的模式是基于远方终端单元（RTU）和主站系统的模式。

RTU 安装在馈线上的各个监测点，负责采集数据并将其传输给主站系统。

主站系统则根据接收到的数据进行分析和决策，下达控制指令。

除了上述两种模式，还有一种基于智能终端和通信网络的模式。

这种模式利用了先进的智能终端设备，如智能断路器、智能传感器等，它们具备更强的计算和通信能力。

通过高速可靠的通信网络，这些智能终端能够与控制中心实现实时交互，从而实现更加精准和快速的馈线自动化控制。

馈线自动化带来的好处是显而易见的。

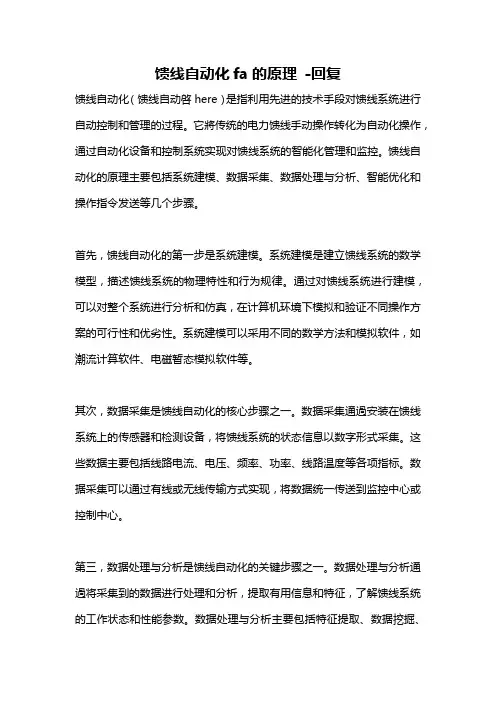

馈线自动化fa的原理-回复馈线自动化（馈线自动啓here）是指利用先进的技术手段对馈线系统进行自动控制和管理的过程。

它將传统的电力馈线手动操作转化为自动化操作，通过自动化设备和控制系统实现对馈线系统的智能化管理和监控。

馈线自动化的原理主要包括系统建模、数据采集、数据处理与分析、智能优化和操作指令发送等几个步骤。

首先，馈线自动化的第一步是系统建模。

系统建模是建立馈线系统的数学模型，描述馈线系统的物理特性和行为规律。

通过对馈线系统进行建模，可以对整个系统进行分析和仿真，在计算机环境下模拟和验证不同操作方案的可行性和优劣性。

系统建模可以采用不同的数学方法和模拟软件，如潮流计算软件、电磁暂态模拟软件等。

其次，数据采集是馈线自动化的核心步骤之一。

数据采集通過安装在馈线系统上的传感器和检测设备，将馈线系统的状态信息以数字形式采集。

这些数据主要包括线路电流、电压、频率、功率、线路温度等各项指标。

数据采集可以通过有线或无线传输方式实现，将数据统一传送到监控中心或控制中心。

第三，数据处理与分析是馈线自动化的关键步骤之一。

数据处理与分析通過将采集到的数据进行处理和分析，提取有用信息和特征，了解馈线系统的工作状态和性能参数。

数据处理与分析主要包括特征提取、数据挖掘、数据拟合、统计分析等手段。

通过数据处理与分析，可以实现对馈线系统的故障预测、负荷预测、电力质量分析等功能，为运维人员提供实时的决策依据。

第四，智能优化是馈线自动化的关键技术之一。

智能优化是在数据处理与分析的基础上，采用人工智能和优化算法，实现对馈线系统运行的优化和调整。

智能优化主要包括负荷平衡、电压控制、故障检测与定位、线路配置等方面的优化问题。

通过智能优化，可以提高馈线系统的运行效率、降低能耗和负荷损耗，提升电网的供电可靠性和稳定性。

最后，操作指令发送是馈线自动化的最后一步。

当通过数据处理与分析、智能优化等手段得到相应的控制策略和决策结果后，需要将操作指令发送到馈线系统的执行器上，实现对馈线系统的自动控制和调节。

馈线自动化与其应用分析1. 引言馈线自动化是一种利用先进的技术和设备来提高馈线系统的效率和可靠性的方法。

通过自动化控制和监测，馈线自动化可以实现对馈线系统的远程操作和管理。

本文将对馈线自动化的概念和其应用进行分析。

2. 馈线自动化的概念馈线自动化是一种基于计算机技术和通信技术的自动化系统，通过采集和传输数据，实现对馈线系统的监测、控制和管理。

馈线自动化系统由传感器、执行器、控制器和通信设备等组成，可以实现对馈线系统各项参数的实时监测和控制。

3. 馈线自动化的优势3.1 提高效率馈线自动化可以通过自动化控制和监测，提高馈线系统的运行效率。

传感器可以实时监测馈线系统的参数，如电流、电压、功率等，控制器可以根据这些参数进行调节和优化，以提高馈线系统的效率。

3.2 提高可靠性馈线自动化可以对馈线系统进行远程监测和控制，及时发现故障并进行处理，从而提高馈线系统的可靠性。

当馈线系统出现故障时，可以通过馈线自动化系统远程调节和维修，大大减少了停电时间和人工干预的需求。

3.3 降低成本馈线自动化可以通过提高效率和可靠性减少能源浪费和运维成本。

自动化控制可以优化馈线系统的运行，减少能源消耗和损耗，同时减少人工维护的需求，从而降低了馈线系统的运营成本。

4. 馈线自动化的应用4.1 高压输电线路在高压输电线路中，馈线自动化可以实现对输电线路的实时监测和控制。

通过传感器采集线路的电流、电压等参数，并通过控制器进行分析和调节，使得输电线路的运行更加稳定和效率更高。

4.2 配电系统在配电系统中，馈线自动化可以实现对变电站和配电线路的自动化控制和监测。

通过传感器和控制器，可以实现对电压、电流、功率等参数的实时监测和调节，提高配电系统的效率和可靠性。

4.3 新能源发电系统在新能源发电系统中，如风电场和太阳能电站，馈线自动化可以实现对发电设备和电力输送系统的自动化控制和管理。

通过传感器和控制器，可以实时监测发电设备的运行状态和电力输送系统的性能，提高发电系统的效率和可靠性。

馈线自动化概述1. 介绍馈线自动化是一种使用先进技术来实现对馈线系统的自动化控制和管理的方法。

馈线系统是指用于输送电能的电力线路，包括输电线路、变电站和配电线路等。

传统的馈线系统需要大量人力和时间进行监控和维护工作，而馈线自动化则能大大提高系统的效率和可靠性。

2. 馈线自动化的目标馈线自动化的目标包括提高馈线系统的稳定性、可靠性、安全性、经济性和自动化程度。

通过引入先进的技术和系统，可以实现对馈线系统的实时监控、快速故障检测和定位、智能决策和自动化操作等功能，从而实现对馈线系统的全面控制和优化。

3. 馈线自动化的关键技术3.1 无线通信技术无线通信技术是实现馈线自动化的基础，它可以实现各个设备之间的远程通信和数据传输。

目前常用的无线通信技术包括GSM、CDMA、LTE等。

通过无线通信技术，可以将馈线系统中的各种参数和状态信息传输到监控中心，从而实现对系统的实时监控和管理。

3.2 变电站自动化变电站是馈线系统的重要组成部分，对其实施自动化控制具有重要意义。

变电站自动化包括对变电设备的远程监控和操作，以及对变电站内部各个系统的自动化管理。

通过变电站自动化，可以提高变电站的运行效率和可靠性，减少人为操作错误，并且可以实现对变电站的远程监控和控制。

3.3 故障检测与定位技术馈线系统的故障检测与定位是保障系统正常运行的重要环节。

利用现代化的故障检测与定位技术，可以实现对馈线系统各个节点的故障快速检测和准确定位。

这些技术包括线路故障定位技术、线路受力监测技术、设备状态监测技术等。

通过这些技术，可以快速发现和处理馈线系统中的故障，提高系统的可靠性和安全性。

3.4 数据分析与决策支持技术数据分析与决策支持技术是馈线自动化的关键技术之一。

通过对大量的馈线系统数据进行分析和挖掘，可以提取出有用的信息和规律，为系统的运行和管理提供支持和决策依据。

利用这些技术，可以实现对馈线系统的智能化分析和决策，提高系统的运行效率和可靠性。

1任课教师：王守相天津大学电气与自动化工程学院2013年电力系统调度自动化及EMS第三节馈线自动化一、概述馈线自动化是为了监视馈线的运行方式和负荷情况。

当故障发生后，及时准确地确定和迅速隔离故障区段，并恢复健全区段的供电。

二、馈线自动化设备介绍1、重合器用于配电网自动化的一种智能化开关设备，它本身具备控制及保护的功能。

它能检测故障电流并能在给定的时间内切断故障电流，以及进行给定整定次数的重合。

（1）重合器分类1)按相别分类：有作用于单相电路或三相电路的重台器。

2)按使用介质分类：有用油介质，介质及真空介质的重合器。

其区别在于灭弧能力的强弱。

3)按控制方式分类：有液压控制式和电子控制式两种。

（2）重合器主要技术参数1)额定电压2)额定电流3)短路开断电流4)最小脱扣电流5)时间-电流(t-i)特性（3）重合器的工作原理重合器是开断线路短路电流的开关设备。

与断路器的区别：从性能、结构、控制方式及使用场合方面都与断路器有很大的区别。

比断路器具有更高的智能程度，自动化的程度更高。

可按预先整定的程序自动进行操作，可以接收遥控信号，具有对故障实现自动定位、自动隔离、自动恢复供电的功能。

2、分段器线路自动分段器是配电网中用来隔离线路区段的自动开关设备。

与重合器或断路器或熔断器相配合，在失压或无电流的情况下自动分闸的开关设备。

（1）分段器分类分段器有两大类：☐电压-时间式分段器☐过电流脉冲计数式分段器1)电压—时间型分段器是凭借加压、失压的时间长短来控制其动作的，失压后分闸，加压后合闸或闭锁。

可用于辐射状网和树状网，又可用于环形网。

因以检测线路电压来进行控制又称为电压型方案。

2)故障电流计数式分段器是具有“记忆”前级开关设备(断路器或重合器)开断故障电流次数功能的分段器。

（2）分段器的主要技术参数（以电压-时间型分段器为例）分段器的主要技术参数有:•额定电压•额定电流•最大负荷开断电流•最小动作电流•启动电流（3）分段器的工作原理它串联于重合器与断路器的负荷侧，当线路发生永久故障时，进行分合闸后闭锁于分闸的状态，当重合器重合闸恢复对非故障段供电时，分段器不合闸，而隔离故障区段；而当发生瞬时性故障时，分段器的分、合闸操作不产生合闸闭锁动作(这种操作方式对于电压—时间式重合分段器而言)，或记忆次数(过电流脉冲记数式)未达到预期所设定次数时，则分段器在电源侧的重合器(或断路器)合闸后，保持合闸状态。
