机械制图课件——基本体教案

中等专业学校2024-2025-1教案编号：备课组别机械组课程名称机械制图所在年级主备教师授课教师授课系部授课班级授课日期课题基本体的投影作图（第一课时）教学目标1.了解基本体的含义、分类及用途；2.掌握基本体的投影作图及尺寸标注；3.培养学生的空间想象能力；4.培养学生绘制和识读基本体三视图的能力。

重点基本体的含义与分类、作图与尺寸标注、对基本体进行点、线、面投影分析。

难点对基本体的线、面分析、回转体素线的投影、培养学生的空间想象能力。

教法启发式、讨论式、直观演示、比较法、练习法等多种教法，讲练结合教学设备多媒体设备、教师用绘图工具、学生用绘图工具、A4幅面的绘图纸教学环节教学活动内容及组织过程个案补充教学内容【组织教学】检查出勤情况，稳定情绪【教学引入】螺栓毛坯的三维图用AutoCAD绘图软件或SolidWorks实体设计软件动态展示物体（螺栓毛坯）的三维图。

提出问题：（1）物体是由哪些基本体组成？（2）如何用三视图表达？【新课教学】教学内容任何物体均可以看成是由若干基本体组合而成。

基本体包括平面体和曲面体两类。

平面体：棱柱、棱锥等；曲面体：如圆柱、圆锥、圆球等，也称回转体通过动画演示，引导学生观察分析：物体是由六棱柱、圆柱和圆锥台三部分基本体构成。

所以基本体的投影作图是后学学习组合体及零件图的重要基础。

一、棱柱特征：侧棱线相互平行，侧面是矩形；两端面相等的多边形正六棱柱为例,分析其投影特征和作图方法分析：顶面和底面是相互平行的正六边形；六个侧棱面均为矩形按图示位置分析三个视图作图（1）作正六棱柱的对称中心线和底面基线,定位；（2）画出反映主要形状特征的俯视图的正六边形（按外接圆尺寸φ30）。

教学内容（3）按三等规律画出主视图和左视图（高12）。

分析：俯视图正六边形,也是顶面和底面的重合投影,且反映实形；六条边分别是六个棱面有积聚性的投影。

主视图为三个矩形线框组合,中间的矩形是前、后棱面的重合投影,反映实形；顶面和底面投影积聚为上、下两条水平线。

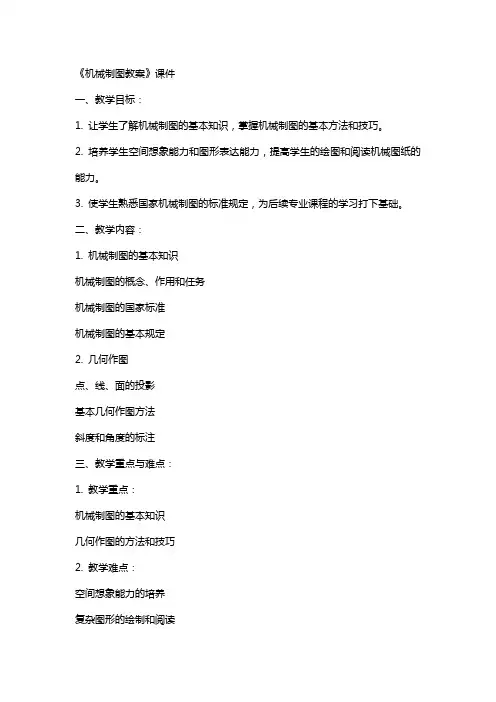

《机械制图教案》课件一、教学目标：1. 让学生了解机械制图的基本知识，掌握机械制图的基本方法和技巧。

2. 培养学生空间想象能力和图形表达能力，提高学生的绘图和阅读机械图纸的能力。

3. 使学生熟悉国家机械制图的标准规定，为后续专业课程的学习打下基础。

二、教学内容：1. 机械制图的基本知识机械制图的概念、作用和任务机械制图的国家标准机械制图的基本规定2. 几何作图点、线、面的投影基本几何作图方法斜度和角度的标注三、教学重点与难点：1. 教学重点：机械制图的基本知识几何作图的方法和技巧2. 教学难点：空间想象能力的培养复杂图形的绘制和阅读四、教学方法与手段：1. 教学方法：讲授法：讲解机械制图的基本知识和作图方法演示法：展示实例和示范作图过程练习法：学生动手练习，巩固所学知识2. 教学手段：投影仪：展示作图实例和示范绘图板、丁字尺、三角板等工具：辅助教学五、教学进程：1. 课时安排：总计45分钟2. 教学过程：导入新课（5分钟）：简要介绍机械制图的概念和作用讲解基本知识（10分钟）：讲解机械制图的国家标准和基本规定演示几何作图（10分钟）：展示实例和示范作图过程学生动手练习（10分钟）：学生自主完成简单的几何作图练习六、教学评价：1. 课堂评价：通过学生在课堂上的参与度、提问回答和练习情况进行实时评价，了解学生对知识的掌握程度。

2. 作业评价：对学生的课后作业进行评价，检查学生对课堂所学知识的应用和理解。

3. 考试成绩：通过期末考试或考核，综合评价学生对整个课程的掌握情况。

七、教学资源：1. 教材：选用权威、实用的机械制图教材，为学生提供系统、全面的学习资料。

2. 投影仪：用于展示作图实例和示范，方便学生直观地理解知识点。

3. 绘图工具：如绘图板、丁字尺、三角板等，供学生练习使用。

4. 网络资源：利用网络资源，为学生提供更多的学习资料和实践案例。

八、教学反馈：1. 课堂反馈：鼓励学生在课堂上提问、发表观点，及时了解学生的学习困惑。

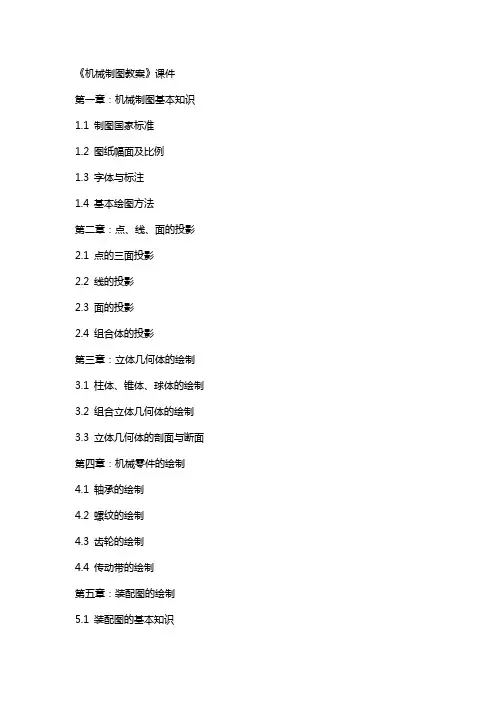

《机械制图教案》课件第一章：机械制图基本知识1.1 制图国家标准1.2 图纸幅面及比例1.3 字体与标注1.4 基本绘图方法第二章：点、线、面的投影2.1 点的三面投影2.2 线的投影2.3 面的投影2.4 组合体的投影第三章：立体几何体的绘制3.1 柱体、锥体、球体的绘制3.2 组合立体几何体的绘制3.3 立体几何体的剖面与断面第四章：机械零件的绘制4.1 轴承的绘制4.2 螺纹的绘制4.3 齿轮的绘制4.4 传动带的绘制第五章：装配图的绘制5.1 装配图的基本知识5.2 装配图的绘制步骤5.3 装配图的阅读与分析5.4 常见装配错误及纠正第六章：极限与配合6.1 公差与配合的基本概念6.2 公差带的表示与理解6.3 配合的选择与分析6.4 极限与配合在图样中的应用第七章：机械制图的标注7.1 尺寸标注的基本规则7.2 尺寸标注的方法与技巧7.3 形位公差与表面粗糙度的标注7.4 焊接符号与热处理符号的标注第八章：机械制图的转换8.1 视图转换的基本方法8.2 剖视图与剖面图的绘制8.3 斜视图与旋转视图的绘制8.4 简化表示与夸大表示的应用第九章：常用机械零件的制图9.1 弹簧的制图9.2 联轴器的制图9.3 键、销的制图9.4 密封件的制图第十章：计算机辅助制图10.1 AutoCAD软件的基本操作10.2 二维图形的绘制与编辑10.3 三维图形的绘制与编辑10.4 计算机辅助制图在实际应用中的优势与局限第十一章：机械制图的详细表达11.1 爆炸图的绘制11.2 展开图的绘制11.3 局部放大图与简化表示的应用11.4 图纸中的文字说明与栏第十二章：机械设计基础12.1 设计制图的要求与步骤12.2 机械零件设计的原则与方法12.3 设计变更与修改12.4 设计制图的案例分析第十三章：建筑制图基础13.1 建筑制图的标准与规范13.2 建筑图样的基本组成与表达方式13.3 建筑立面图、平面图、剖面图的绘制13.4 建筑制图中的常见问题与纠正第十四章：电气制图基础14.1 电气制图的标准与规范14.2 电气元件的表示方法14.3 电气线路图、控制系统图的绘制14.4 电气制图中常见的符号与表示方法第十五章：现代制图技术的发展与应用15.1 数字化制图技术简介15.2 3D打印技术在制图中的应用15.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）15.4 现代制图技术的发展趋势与展望重点和难点解析本文教案主要围绕《机械制图》这一主题展开，涵盖了机械制图的基本知识、投影学、立体几何体的绘制、机械零件的绘制、装配图的绘制、极限与配合、机械制图的标注、制图转换、常用机械零件的制图、计算机辅助制图、机械制图的详细表达、机械设计基础、建筑制图基础、电气制图基础以及现代制图技术的发展与应用等方面的知识点。

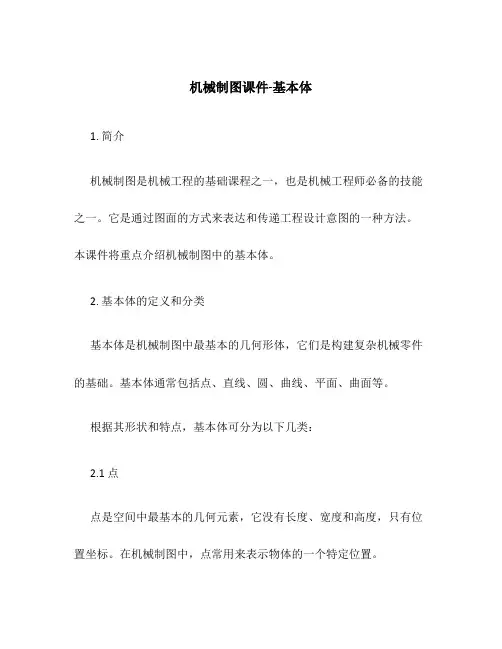

机械制图课件-基本体1. 简介机械制图是机械工程的基础课程之一，也是机械工程师必备的技能之一。

它是通过图面的方式来表达和传递工程设计意图的一种方法。

本课件将重点介绍机械制图中的基本体。

2. 基本体的定义和分类基本体是机械制图中最基本的几何形体，它们是构建复杂机械零件的基础。

基本体通常包括点、直线、圆、曲线、平面、曲面等。

根据其形状和特点，基本体可分为以下几类：2.1 点点是空间中最基本的几何元素，它没有长度、宽度和高度，只有位置坐标。

在机械制图中，点常用来表示物体的一个特定位置。

直线是由无数相邻点构成的，它具有长度但没有宽度和高度。

在机械制图中，直线通常用来表示物体的轮廓、边界或者运动方向。

2.3 圆圆是由一组距离圆心相等的点构成的曲线，它具有半径和圆心。

在机械制图中，圆常用来表示孔、轴和曲线的特殊位置。

2.4 曲线曲线是由一组点构成的连续线条，它可以是直线的组合或者是一种特殊形状。

在机械制图中，曲线常用来表示物体的复杂轮廓。

2.5 平面平面是一个无限大的二维曲面，它可以由直线或者曲线围成。

在机械制图中，平面常用来表示物体的主视图、剖视图和截面视图。

曲面是一个无限大的三维曲面，它可以由曲线或者面围成。

在机械制图中，曲面常用来表示物体的倒角、圆柱体和球体等复杂形状。

3. 基本体的绘制和表示为了在机械制图中准确地表示基本体，我们需要掌握一些基本的绘图技巧和图形符号。

3.1 绘制点在机械制图中，点用一个小圆圈表示，圆心位置就是点的位置坐标。

3.2 绘制直线在机械制图中，直线用两个端点表示，可以用直尺或者直线仪来绘制。

在机械制图中，圆一般用圆心和半径表示。

可以用圆规或者半径尺来绘制。

3.4 绘制曲线在机械制图中，曲线可以通过多个点的连接来表示，也可以通过曲线生成器来绘制复杂曲线。

3.5 绘制平面在机械制图中，平面可以通过多个直线或者曲线围成。

可以用绘图板或者CAD软件来绘制平面。

3.6 绘制曲面在机械制图中，曲面可以通过曲线或者面围成。
