A1A2A3A4图纸打印及加长版对应的图纸尺寸-a1加长尺寸

A1、A2、A3、A4的纸尺寸分别是多少？

A组

A0 841×1189

A1 594×841（A1+1/4: 594x1051.25; A1+1/2: 594x1261.5）

600x900 600x1100 600x1300

A2 420×594（A2+1/4: 420x742.5; A2+1/2: 420x891）

430x600 430x750 430x900

A3 297×420

A4 210×297

A5 148×210

A6 105×148

A7 74×105

A8 52×74

A9 37×52

A10 26×37

B组

B0 1000×1414

B1 707×1000

B2 500×707

B3 353×500

B4 250×353

B5 176×250

B6 125×176

B7 88×125

B8 62×88

B8 62×88

B9 44×62

B10 31×44

C组

C0 917×1297

C1 648×917

C2 458×648

C3 324×458

C4 229×324

C5 162×229

C6 114×162

C7 81×114

C8 57×81

DL 110×220 C7/6 81×162

百度文库 - 让每个人平等地提升自我

1 制图标准规定图纸幅面和格式

国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面， 也允许以基本幅面的短边的整数倍加长幅面。CAD字体大小和标注要求

字体

在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：，，，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。图样上一般采用斜体字。 GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用号字，汉字一律采用5号字。GB/T

18229与GB/T 14665的对比见表4。 百度文库

- 让每个人平等地提升自我

2 表4 GB/T 18229与GB/T 14665的对比

GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围

A0A1A2A3A4图纸标准巨细和格式

制图标准规定图纸幅面和格式

国家制图标准规定图纸幅面和格式〔 GB/T 14689-1993〕有：

A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：

841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做： 0 号图纸、 1 号图纸、 2 号图纸、 3 号

图纸、 4 号图纸。绘制技术图样时，应优先采用这五种规定的根本

幅面。必要时赞同加长幅面， 也赞同以根本幅面的短边的整数倍加

长幅面。 CAD字体大小和注明要求

2.3 字体

在图样中书写汉字、字母、数字时，字体的高度 ( 用 h 表示 ) 的公称

尺寸系列为：

，，，5mm，7ram，10mm，14mm，20mm (GB/T

14691―93)，如需要书写更大的字，其字体高度应按的比率递加，

字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并

采用国家正式宣告推行的简化字，汉字的高度 h 不应小于，其字宽一般为 h/~r2 。字母和数字 A型和 B型两种。 A 型字体的笔画宽度为字高的 1/14 ；B 型字体的笔画宽度为字高的 1/10 ，但在同一图样上，只赞同采用一种型式的字体。字母和数字可写成斜体和直

体。斜体字的字头向右倾斜，与水平基准线成 75。图样上一般采用

斜体字。 GB/T 18229 在“CAD工程图的字体高度与图纸幅面之间的

关系 〞 及“CAD工程制图的字体采用范围 〞 两项内容与现行标准

不相同。 GB/T 18229 规定，无论图幅大小，图样中字母和数字一律采 A0A1A2A3A4图纸标准巨细和格式

用 3.5 号字，汉字一律采用 5 号字。 GB/T 18229 与 GB/T 14665 的

对照见表 4。

表 4 GB/T 18229 与 GB/T 14665 的对照

GB/T 18229 关于 CAD工程制图中字体采用范围的规定 ( 见表 5) 是新

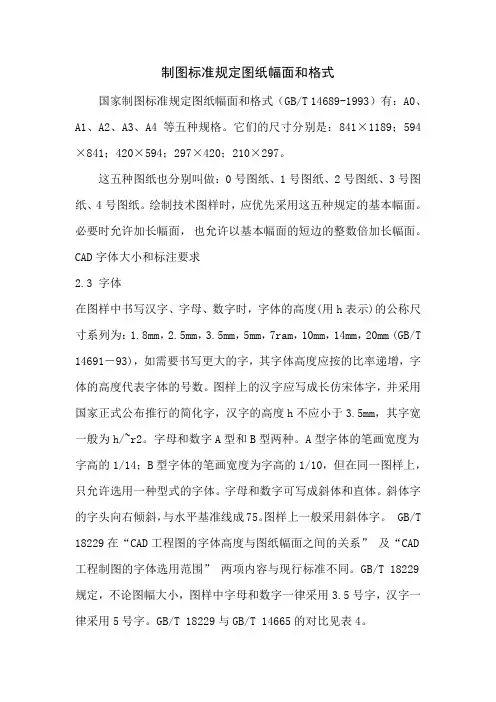

制图标准规定图纸幅面和格式

国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面， 也允许以基本幅面的短边的整数倍加长幅面。CAD字体大小和标注要求

2.3 字体

在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm

(GB/T

14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。图样上一般采用斜体字。

GB/T

18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T 18229与GB/T 14665的对比见表4。 表4 GB/T 18229与GB/T 14665的对比

GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。现行技术制图和机械制图国家标准中均未有相应的内容。

表5

字体选用范围

在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。.使字为斜体。汉字有两种字体可供选择，一种是用Big
