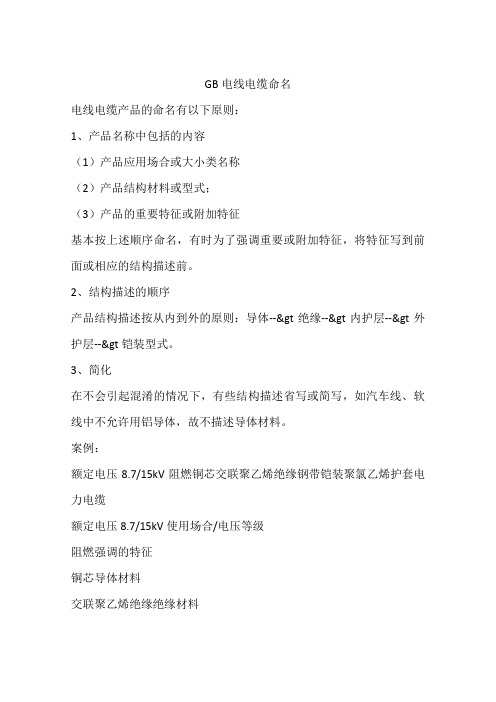

线材标准及命名规范

GB电线电缆命名电线电缆产品的命名有以下原则：1、产品名称中包括的内容（1）产品应用场合或大小类名称（2）产品结构材料或型式；（3）产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体--&gt绝缘--&gt内护层--&gt外护层--&gt铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆额定电压8.7/15kV使用场合/电压等级阻燃强调的特征铜芯导体材料交联聚乙烯绝缘绝缘材料钢带铠装铠装层材料及型式（双钢带间隙绕包）聚氯乙烯护套内外护套材料（内外护套材料均一样，省写内护套材料）电力电缆产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

电线与电缆的区分其实，电线和电缆并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的（大于6平方毫米）称为大电线，较小的（小于或等于6平方毫米）称为小电线，绝缘电线又称为布电线。

型号电线电缆的型号组成与顺序如下：〔1:类别、用途〕〔2:导体〕〔3:绝缘〕〔4:内护层〕〔5:结构特征〕〔6:外护层或派生〕-〔7:使用特征〕1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

〔Adver〕第7项是各种特殊使用场合或附加特殊使用要求的标记，在-后以拼音字母标记。

线材行业通用标准规范有哪些线材行业是指生产和销售各种电线电缆的行业。

在线材行业中，有许多通用的标准和规范用于确保产品的质量和安全性。

下面是线材行业通用标准规范的一些例子：1. GB/T 5023-2008《额定电压450/750V及以下铜芯聚氯乙烯绝缘电线电缆》：该标准规定了额定电压为450/750V及以下的铜芯聚氯乙烯绝缘电线电缆的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。

2. GB/T 3956-2008《电线电缆绝缘和护套材料老化试验方法》：该标准规定了电线电缆绝缘和护套材料的老化试验方法，包括暴露老化试验、热氧老化试验和热水老化试验等。

3. GB/T 5024-2008《额定电压450/750V及以下铝芯聚氯乙烯绝缘电线电缆》：该标准规定了额定电压为450/750V及以下的铝芯聚氯乙烯绝缘电线电缆的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。

4. GB/T 12706.1-2008《额定电压1kV（Um=1.2kV）到35kV （Um=40.5kV）交联聚乙烯绝缘电力电缆及其附件》：该标准规定了额定电压为1kV到35kV的交联聚乙烯绝缘电力电缆及其附件的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。

5. GB/T 18380.3-2008《线材产品环境管理要求第3部分：线材产品使用阶段》：该标准规定了线材产品在使用阶段的环境管理要求，包括材料选择、使用环境评估、回收再利用等。

6. GB/T 19666-2005《塑料绝缘和护套挤出机》：该标准规定了塑料绝缘和护套挤出机的基本参数、技术要求、试验方法和检验规则等。

以上只是线材行业通用标准规范的一部分示例，这些标准规范对线材行业的产品质量、安全性和环境保护起到了重要的作用，它们是行业发展和产品质量提升的基础。

电线电缆的产品分类以及产品名称命名规则简介电线电缆泛指用于电能、电力、数据以及信号等的相关传输用的载体。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的电线电缆产品称为电线，其中，将没有绝缘层的称为裸电线，其他的则统称为电缆。

电线电缆主要包括裸电线、电磁线、绝缘导线、YJV电力电缆、KVV控制电缆、通信电缆与光缆等几大类。

1、电线电缆产品命名由于常用电线电缆产品种类较多，型号广泛，故而其命名规则较为复杂，因此，人们一般用一个统一的标志名称然后结合电线电缆型号规格标志来代替完整的名称，如“低压电缆”代表的是额定电压在0.6/1kV及以下的所有塑料绝缘类电力电缆。

因此，我们只要根据电线电缆的标准型号规格，就能明确电线电缆产品的准确种类。

2、电线电缆产品的具体命名规则：A、产品名称中应包括的内容(1)产品的应用场合或名称(2)产品结构及使用的材料(3)产品的主要特征或附加特征B、电线电缆结构描述的顺序电线电缆产品结构描述一般会按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式等。

C、电线电缆产品名称描述简化在特定情况下，有些产品描述会省写或简写，如汽车线、软线中不允许使用用铝导体，一般使用的都是铜芯导体，因此一般不会描述特意描述导体结构。

比如：假设某电线电缆名称为“额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“，按照上述所说的三条标准，可理解为：“额定电压8.7/15kV”——电线电缆的额定电压。

“阻燃”——电线电缆的特定特征“铜芯”——电线电缆导体使用的材料“交联聚乙烯绝缘”——电线电缆绝缘层所使用的材料“钢带铠装”——电线电缆铠装层材料及特殊型式“聚氯乙烯护套”——电线电缆护套层使用的材料“电力电缆”——电线电缆产品所属的大类别与之对应的型号词可表示为ZR-YJV22-8.7/15。

型号的组成与顺序表示规则如下：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层7:使用特征其中，因为电线电缆产品一般使用铜作为主流导体材料，故铜芯代号T一般不表示。

线材标准1. 简介线材是电子产品中不可或缺的组成部分，其质量和规格的标准化对于产品的性能和可靠性具有重要的影响。

本文将介绍线材标准的基本概念、分类以及相关的测试要求。

2. 线材分类根据应用领域和材料特性的不同，线材可以分为多种类型。

常见的线材分类如下：2.1 电力线材电力线材主要用于输送电能，其特性要求较高。

根据导电材料的不同，电力线材可以分为铜线和铝线。

铜线的导电性能较好，适用于长距离输电场景；铝线则较轻便，适用于短距离输电或低压场景。

2.2 通信线材通信线材用于传输音频、视频、数据等信号。

根据传输介质的不同，通信线材又可分为同轴线、双绞线、光纤等。

•同轴线广泛应用于电视信号、卫星通信等领域；•双绞线则多用于以太网、电话网络等应用；•光纤线材是目前传输速度最快的线材，主要应用于高速网络传输。

2.3 控制线材控制线材用于连接各种机器、设备的控制器和执行器。

根据传输信号的不同，可以分为模拟信号线材和数字信号线材。

•模拟信号线材主要用于传输连续的模拟信号，如电压、电流等；•数字信号线材则用于传输离散的数字信号，如开关信号、数据信号等。

3. 线材标准线材标准的制定是为了保证线材的质量和可靠性。

以下是一些常见的线材标准：3.1 UL标准UL（Underwriters Laboratories）是美国著名的第三方认证机构，其制定的标准被广泛应用于线材行业。

UL认证主要考察线材的电气性能、耐火性能、绝缘性能等方面。

3.2 国际电工委员会（IEC）标准IEC（International Electrotechnical Commission）是一个国际性的标准化组织，其制定的标准被全球范围内的线材制造商所采用。

IEC标准主要包括线材的尺寸、材料、电气性能等要求。

3.3 行业标准不同行业还会制定自己的行业标准，以满足特定应用场景的需求。

例如，汽车行业的线材标准需要考虑到抗振动、抗腐蚀等特殊要求。

4. 线材测试要求为了确保线材符合相关标准的要求，需要进行一系列的测试。

三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

常用线缆类型：BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。

适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。

BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。

适用于要求机械防护较高、潮湿等场合可明敷或暗敷。

SYV-实心聚乙烯绝缘射频同轴电缆。

适用于闭路监控及有线电视工程。

RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。

SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。

结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。

适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。

适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

BVVP-表示硬铜芯扁平型PVC绝缘PVC护套，铜网屏蔽电线。

RVS-表示铜芯聚氯乙烯绞型连接电线。

常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。

VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。

ipc线材标准摘要：1.IPC线材标准的概述2.IPC线材标准的制定与实施3.IPC线材标准的主要内容4.IPC线材标准在我国的应用与推广5.IPC线材标准对行业发展的影响正文：IPC线材标准是指用于电子设备内部连接的线材标准，由国际电子工业联接协会（IPC）制定并推广。

IPC线材标准旨在规范线材的设计、制造、检验等各个环节，以确保线材的性能、可靠性和互换性。

IPC线材标准的制定与实施是一个不断完善的过程。

IPC协会汇集了全球电子制造行业的专家、学者、企业等资源，根据行业发展的需求，制定出符合时代要求的线材标准。

这些标准经过广泛的讨论和试验验证，最终成为国际公认的权威标准。

IPC线材标准的主要内容包括：线材的分类与命名、线材的规格与性能要求、线材的制造工艺与质量控制、线材的测试方法与验收标准等。

这些内容既确保了线材的通用性，又兼顾了线材的个性化需求，为电子设备的设计与制造提供了极大的便利。

在我国，IPC线材标准得到了广泛的应用与推广。

我国政府鼓励企业采用国际先进标准，以提高产品质量和竞争力。

许多电子制造企业已经按照IPC线材标准进行生产，取得了显著的成果。

同时，我国也参与了IPC线材标准的制定工作，为国际标准的完善与发展做出了贡献。

IPC线材标准对行业发展产生了积极的影响。

首先，标准统一了线材的规格和性能要求，使得各种电子设备之间的连接更加便捷，推动了电子产品的更新换代。

其次，标准规范了线材的制造工艺和质量控制，提高了线材的品质，降低了电子设备的故障率。

最后，标准为线材的测试和验收提供了依据，保证了电子设备的可靠性和稳定性。

电缆线规范类型及命名准则电缆线规范类型及命名准则1）种类：H一;一;市内通讯电缆HP一;一;配线电缆HJ一;一;局用电缆（2）绝缘：Y一;一;实心聚烯烃绝缘YF一;一;泡沫聚烯烃绝缘YP一;一;泡沫／实心皮聚烯烃绝缘（3）内护层：A一;一;涂塑铝带粘接屏蔽聚乙烯护套S一;一;铝，钢双层金属带屏蔽聚乙烯护套V一;一;聚氯乙烯护套（4）特征：T一;一;石油膏填充G一;一;高频阻隔C一;一;自承式（5）外护层：23一;一;双层防腐钢带绕包销装聚乙烯外被层33一;一;单层细钢丝铠装聚乙烯被层43一;一;单层粗钢丝铠装聚乙烯被层53一;一;单层钢带皱纹纵包铠装聚乙烯外被层553一;一;双层钢带皱纹纵包铠装聚乙烯外被层2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘设备软线；RVB铜芯聚氯乙烯绝缘平型联接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的类型由八有些构成：一、用处代码－不标为电力电缆，K为操控缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体资料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、分外商品代码－TH湿热带，TA干热带；八、额外电压－单位KV有关电缆类型的疑问1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视体系电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆构造：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号操控电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、主动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用处：仪器、外表、对讲、监控、操控设备4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模仿信号5、KVVP：聚氯乙烯护套织造屏蔽电缆用处：电器、外表、配电设备的信号传输、操控、丈量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用处：家用电器、小型电动东西、外表及动力照明7、AVVR聚氯乙烯护套设备用软电缆8、SBVVHYA数据通讯电缆（室内、外）用于电话通讯及无线电设备的联接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动东西、仪器、外表及动力照明联接用电缆11、BV、BVR聚氯乙烯绝缘电缆用处：适用于电器外表设备及动力照明固定布线用12、RIB音箱联接线（发烧线）13、KVV聚氯乙烯绝缘操控电缆用处：电器、外表、配电设备信号传输、操控、丈量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑联接线16、VGA显现器线17、SYV同轴电缆无线通讯、播送、监控体系工程和有关电子设备中传输射频信号（含概括用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝织造电子核算机操控电缆电线电缆命名与类型命名准则及事例:电线电缆的无缺命名通常较为凌乱，所以咱们有时用一个简略的称谓(通常是一个种类的称谓)联络类型规范来替代无缺的称谓，如低压电缆代表0.6/1kV级的悉数塑料绝缘类电力电缆。

安全用电－－线材命名规矩BV电线准确的称谓是：铜芯聚氯乙烯绝缘电线。

先看看电线类型标明办法及称谓的根柢常识。

电线电缆商品的命名有以下准则：1、商品称谓中包含的内容：(1)商品运用场合或巨细类称谓(2)商品构造资料或型式；(3)商品的首要特征或附加特征根柢按上述次第命名，有时为了偏重首要或附加特征，将特征写到前面或相应的构造描绘前。

2、构造描绘的次第商品构造描绘按从内到外的准则：导体--绝缘--内护层--外护层--铠装型式。

3、简化在不会致使稠浊的状况下，有些构造描绘省写或简写，如轿车线、软线中不答运用铝导体，故不描绘导体资料。

正本，电线和电缆并没有严峻的鸿沟。

通常将芯数少、商品直径小、构造简略的商品称为电线，没有绝缘的称为裸电线，别的的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

类型:电线电缆的类型构成与次第如下：[1:品种、用处][2:导体][3:绝缘][4:内护层][5:构造特征][6:外护层或派生]-[7:运用特征]1-5项和第7项用拼音字母标明，高分子资料用英文名的榜首位字母标明，每项可所以1-2个字母；第6项是1-3个数字。

类型中的省掉准则：电线电缆商品中铜是首要运用的导体资料，故铜芯代号T省写，但裸电线及裸导体系品在外。

裸电线及裸导体系品类、电力电缆类、电磁线类商品不标明大类代号，电气配备用电线电缆类和通讯电缆类也不列明，但列明小类或系列代号等。

第7项是各种分外运用场合或附加分外运用恳求的符号，在-后以拼音字母符号。

有时为了超卓该项，把此项写到最前面。

如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、公司规范)、-TH(湿热区域用)、FY-(防白蚁、公司规范)等。

BV电线：1.分类和用处是用来散布电流用的，归于布电线类，用字母B标明；2.导体资料是铜，用字母T标明，布电线中铜芯导体省掉标明；3.绝缘资料为聚氯乙烯，用字母V标明；电线类型及称谓4.布电线构造简略，除上面三点，有的还有护套，护套资料为聚氯乙烯也用字母V标明；护套资料为橡胶就用字母X标明。

线材命名规则
一．UL线材
UL认证编号
标点符号使用半角符（即英文标点符号）
例子:
UL1007-22＃-2P/L=40cm（黑色,红色，一端剥线2mm，一端剥线17mm)
二．普通线材
电线材质简称
例子:
RVV4X*1平方毫米/L=40cm电缆（红色，蓝色,黑色，白色，一端剥2mm，一端剥线17mm）标点符号使用半角符（即英文标点符号）
电线材质简称参考表
三．网线
1. 普通网线：超五类网线
2. 带屏蔽网线：超五类网线(带屏蔽）
四．带插头线
例子：
3脚插头(美标）/L=80cm
标点符号使用半角符（即英文标点符号）
3脚插头 /L=40cm 电线长度 以cm 为单位 如（英标）
五．特殊线材
例子：
一分为二机箱线/L=80cm
标点符号使用半角符（即英文标点符号）
电线长度 以cm 为单位。

线材iec标准(一)线材IEC标准什么是IEC标准？IEC标准是国际电工委员会（International Electrotechnical Commission）制定并发布的国际标准。

该标准适用于电气、电子和相关技术领域，并涵盖了多个领域和产品范畴。

线材的重要性线材是电气和电子设备中不可或缺的组成部分。

它们用于传递电力、信号和数据，连接各种设备和组件。

线材的品质和性能直接影响整个系统的安全性和可靠性。

IEC标准与线材IEC发布了一系列与线材相关的标准，以确保其可靠性和互操作性。

这些标准涵盖了线材的制造、测试和安装要求，以及线材与其他设备的连接方式。

以下是一些与线材IEC标准相关的要点：•IEC 60227：标准规定了常用护套电缆的构造、材料要求和试验方法。

它包括了钢丝、铜导线、塑料护套等电缆类型的规范。

•IEC 60245：该标准规定了耐热橡胶绝缘电线和电缆的构造、材料要求和试验方法。

这些线材广泛应用于高温环境和特殊工业场合。

•IEC 60332：该标准规定了电缆在火焰条件下的燃烧性能。

这个标准非常重要，因为安全和防火要求是线材选择的重要因素。

•IEC 60502：标准涵盖了电力电缆的构造、试验和安装要求。

这些标准适用于供电和配电系统中使用的低压和中压电力电缆。

•IEC 61156：该标准规定了通信电缆的测试方法和要求。

它涵盖了各种不同类型的通信电缆，包括同轴电缆、对绞线等。

•IEC 61557：该标准规定了电气测量仪器的要求和试验方法，包括对线材测量仪器的规范。

标准的重要性和应用遵循IEC标准的线材能够确保其性能和质量达到国际水平，具备良好的互操作性。

这样的线材可以帮助减少故障和事故的风险，提高系统的可靠性和安全性。

在购买和安装线材时，您应该查找符合IEC标准的产品，并确保供应商提供与标准相符的证明文件。

这样可以保证您所购买的线材符合国际认可的质量和性能要求。

结论IEC标准在线材领域起到了至关重要的作用。
