计量标准的工作原理与主要技术指标

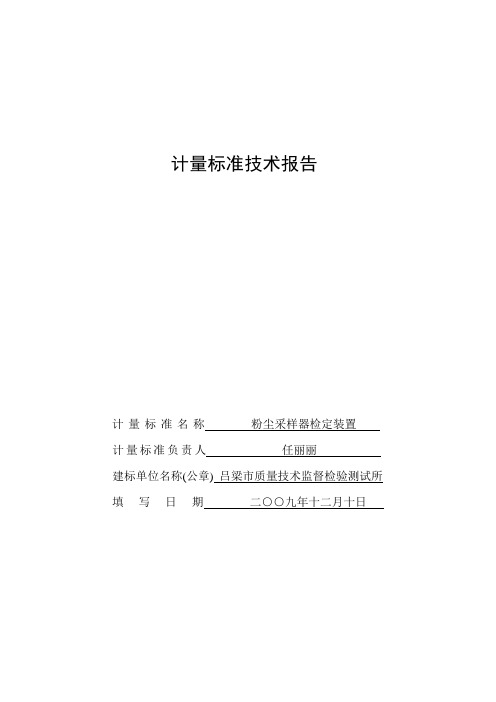

计量标准技术报告
计量标准名称粉尘采样器检定装置
计量标准负责人任丽丽
建标单位名称(公章) 吕梁市质量技术监督检验测试所填写日期二○○九年十二月十日
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及主要配套设备 (2)
四、计量标准的主要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的重复性试验 (5)
八、计量标准的稳定性考核 (6)
九、检定或校准结果的测量不确定度评定 (7)
十、检定或校准结果的验证 (10)
十一、结论 (11)
十二、附加说明 (11)。

第二节《计量标准技术报告》的填写与使用说明一、格式《计量标准技术报告》格式见本规范附录B。

二、《计量标准技术报告》的填写与使用申请考核单位应当填写《计量标准技术报告》。

计量标准考核合格后由申请考核单位存档。

《计量标准技术报告》一般由计量标准负责人填写。

《计量标准技术报告》一般使用A4复印纸，采用计算机打印，如果用墨水笔填写，要求字迹工整清晰。

《计量标准技术报告》的填写要点和要求如下：（一）封面和目录1．“计量标准名称”按JJF1022—1991 《计量标准命名规范》规定的原则确定计量标准名称。

该名称应与《计量标准考核（复查）申请书》中的名称相一致。

2．“计量标准负责人”填写所建计量标准负责人的姓名。

3．“建标单位名称（公章）”填写建立计量标准单位的全称并加盖公章。

该单位名称应与《计量标准考核（复查）申请书》中申请考核单位的名称和公章中名称完全一致。

4．“填写日期”填写编写《计量标准技术报告》的日期。

如果是重新修订，应注明第一次填写日期和本次修订日期。

5．“目录”目录一共12项内容，应在每项括号内注明在《计量标准技术报告》中的页码。

（二）技术报告内容1．“建立计量标准的目的”简要叙述建立计量标准的目的、意义，简要分析建立计量标准的社会经济效益以及建立计量标准的传递对象及范围。

2．“计量标准的工作原理及其组成”用文宇、框图或图表简要叙述该计量标准的基本组成以及开展量值传递时采用的检定或校准方法。

计量标准的工作原理及其组成应符合所建计量标准的国家计量检定系统表和国家计量检定规程或技术规范的规定。

3．“计量标准器及主要配套设备”本栏填写内容和方法与《计量标准考核（复查）申请书》的对应栏目完全相同。

4．“计量标准的主要技术指标”明确给出整套计量标准的量值或量值范围、分辨力或最小分度值、不确定度或准确度等级或最大允许误差以及其他必要的技术指标。

对于可以测量多种参数的计量标准，必须给出对应于每种参数的主要技术指标。

计量标准技术报告
计量标准名称: 加油机容量检定装置计量标准负责人: XXX
建标单位（公章）: XXXX
筹建起止日期:
说明
1. 申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2. 《计量标准技术报告》由计量标准负责人填写。

3. 《计量标准技术报告》计算机打印或墨水笔填写,要求字迹工整清晰。

目录
一、计量标准的工作原理及其组成
二、选用的计量标准及主要配套设备
三、计量标准的主要技术指标
四、环境条件
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
十、结论
十一、附加说明。

时间：2006-3-23 9:37:20第一节水表的检定系统和计量标准一、水表的量值传递任何一种计量器具，都具有不同程度的误差，这些误差是否在允许范围内，必须通过适当等级的计量标准来检定，判断其是否合格。

通过量值传递系统来保证量值传递的统一是非常重要的。

量值传递是将国家计量基准所复现的单位量值，通过计量基准和计量标准互助组传递到工作计量器具的检定过程。

量值溯源，是量值传递的逆过程。

相对于量值传递来说，量值溯源通过一条具有规定不确定度的不间断链(溯源链)，使测量结果或测量标准的值能够与规定参考标准(通常是国际或国家计量基准)联系起来。

从工作计量器具到计量标准器具直至国家计量基准，自下而上进行量值溯源，以形成一个准确可靠的量值保证体系，从而达到在全国范围内量值统一、准确的目的。

量值传递自上而下，是具有强制性的政府行为，应按检定规程逐级传递。

而量值溯源自下而上，是企业的自身需要，可采用多种传递方式，可逐级或越级比较。

水表是流量计中的工作计量器具之一。

流量的标准值一般由容量、质量、时间等基准组合导出。

水表及水流量计量器具检定系统框图见图3-1。

二、水表的计量标准1定义和分类计量标准是为了定义、实现、保存或复现量的单位或一个或多个量值，用作参考的实物量具、测量仪器、参考(标准)物质或测量系统。

在给定地区或在给定组织内，通常具有最高计量学特性的测量标准称为最高计量标准，在该处所做的测量均从这个计量标准导出。

水表的计量标准主要有水表检定装置(12317100)，还有水流量标准装置(12313303)和标准表法水流量标准装置(12313311)，括号内的数字为三种计量标准在JJFl022—1991(计量标准命名》中所规定的代号。

一般情况下，水表制造企业的最高计量标准为企业中所有符合要求的水表检定装置，或有代表性的、系统性能较好的水表检定装置，也可以是所有用于出厂检验的水表检定装置。

按照目前流量仪表规程体系的划分，水表检定装置划入“液体流量标准装置”范围内，依据JJGl64—2000《液体流量标准装置计量检定规程》进行检定。

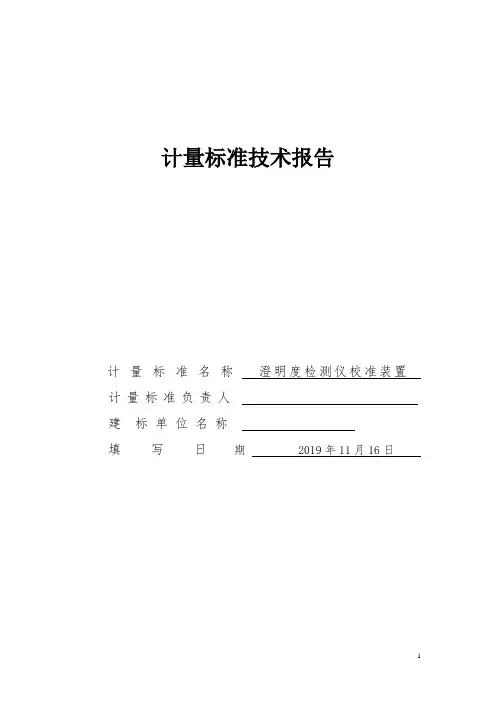

计量标准技术报告
计量标准名称澄明度检测仪校准装置计量标准负责人
建标单位名称
填写日期 2019年11月16日
目录
一、建立计量标准的目的 (3)
二、计量标准的工作原理及其组成 (3)
三、计量标准器及主要配套设备 (4)
四、计量标准的主要技术指标 (5)
五、环境条件 (5)
六、计量标准的量值溯源和传递框图 (6)
七、计量标准的稳定性考核 (7)
八、检定或校准结果的重复性试验 (8)
九、检定或校准结果的不确定度评定 (9)
十、检定或校准结果的验证 (11)
十一、结论 (12)
十二、附加说明 (12)
一、建立计量标准的目的
澄明度检测仪是根据灯检法，用目视方法在规定的照度下和规定的时间内，分别在黑色和白色背景下检测可见异物的分析仪器。

它的示值准确性直接影响到产品质量，建立此标准，可以对澄明度检测仪的示值准确度进行溯源。

二、计量标准的工作原理及其组成
1、工作原理：
用比较法，校准相对示值误差。

将一级照度计和澄明度检测仪的照度探头，同时安装在移动工作台夹具上，调整一级照度计和澄明度检测仪的照度探头的测试面，使它们到可调遮光板的距离相等。

移动工作台位置，改变测试面到可调整光板的距离；或改变可调遮光板和调整澄明度检测仪右边的按钮，来改变照度。

使一级照度计的显示值为某一读数，同时读取被测仪器光照度值，每点测量2次，取平均值。

2、组成：一级照度计、电子秒表
11。

Academic Forum/学术论坛简析计量标准技术报告的撰写樊丽萍（山西省左云县质量技术监督检验测试所，山西大同037100）摘要：分析了《计量标准技术报告》各部分技术内容的具体撰写方法以及一些常见问题的处理，最后对提高撰写人员素质提出了几点建议。

关键词：计量标准技术报告；重复性；稳定性《计量标准技术报告》是计量工作的技术性文件，它是计量建标和考核的核心内容部分，正确高效撰写是各级计量人员必须熟练掌握的，这项工作对各级计量检定工作起着很重要的作用。

下面对如何撰写《计量标准技术报告》及撰写过程一些常见问题进行探讨。

1封面和目录1.1计量标准名称该名称和《计量标准考核（复查）申请书炖必须相一致，计量标准的命名按照JJF1022-2014《计量标准命名与分类编码》规范命名。

1.2计量标准负责人填写所建计量标准负责人姓名。

1.3建标单位名称（公章）填写建标单位的全称名字，和申请书中的名称一致，并加盖公章。

1.4填写曰期填写对应曰期。

1.5目录每项目录标题前面有括号，括号内标明各项内容在《计量标准技术报告》整体中的页码，总共12项内容。

2技术报告内容2.1建立计量标准的目的简洁扼要描述建立计量标准的目的和意义，简要描述建立本计量标准的传递对象和传递范围，可按下面内容撰写。

a进行量值传递。

将计量基准所复现的单位量值，经过各级检定传递到本计量标准，然后经本计量标准传递到下一级工作计量器具。

b保障量值准确可靠。

经过各级检定确保传递到本机构所辖区域内工作计量器具量值准确可靠，确保与全国测量活动量值统一。

c保证本机构出具的公正数据的技术权威和合法地位。

d为本辖区的计量工作提供技术保障与支持。

2.2计量标准的工作原理及其组成用文字简洁扼要下描述本项计量标准的基本组成、工作原理、采用检定方法，需要时加上框图或图表表达更确切。

2.3计量标准器及主要配套设备此内容和申请书的内容相关栏目完全一致。

2.4计量标准的主要技术指标填写清楚此计量标准的测量范围、不确定度或准确度等级或最大允许误差还有其他相关必要的技术指标。

计量标准技术报告计量标准名称：0.05级数字压力计标准装置计量标准负责人：胡海利建标单位名称（公章）：滦南县质量技术监督检验所填写日期：2019年12月05日目录一、建立计量标准的目的……………………………………………………….…. ……….……….( 1 )二、计量标准的工作原理及其组成…………………………………………….…. ……….……….( 1 )三、选用的计量标准器及主要配套设备……………………………………….…. ….…………….( 2 )四、计量标准的主要技术指标………………………………………………..…….……………….( 3 )五、环境条件…………………………………………………………………….……..…………….( 4 )六、计量标准的量值溯源和传递框图……………………………………………...……………….( 5 )七、计量标准的测量重复性考核……………………………………………..…….……………….( 6 )八、计量标准的稳定性考核…………………………………………………………………………….( 7 )九、检定或校准结果的测量不确定度评定……………………………………………...………….( 8 )十、检定或校准结果的验证……………………………………………………………..………….( 9 ) 十一、结论………………………………………………………………………………..………….( 10 ) 十二、附加说明……………………………………………………………..……………………….( 11 )六、计量标准的量值传递框图上级计量标准本级计量标准工作用计量器具计量标准名称：0.02级活塞式压力计标准装置准确度等级：0.02级保存机构：唐山市计量测试所计量标准名称：0.05级数字压力计标准装置测量范围：（-0.1～60）MPa准确度等级：0.05级直接比较法直接比较法实际测量情况为在重复性条件下测量1次，以测量算术平均值为测量结果，则可得到：标准不确定度：自由度：()(1)9(101)81v p m n =-=⨯-=被 3.2 输入量p 标的标准不确定度()u p 标的评定输入量p 标的标准不确定度的来源主要是标准数字压力计的不确定度，标准器选用（0～4）MPa 、0.05级数字压力计。

计量标准技术报告计量标准名称水表校验台计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的、计量标准的工作原理及其组成---------------------------------- ( 2 )二、选用的计量标准器及主要配套设备------------------------------------------------------- ( 3 )三、计量标准的主要技术指标------------------------------------------------------------------- ( 4 )四、环境条件---------------------------------------------------------------------------------------- ( 5 )五、计量标准的量值传递框图------------------------------------------------------------------- ( 6 )六、计量标准的测量重复性考核---------------------------------------------------------------- ( 7 )七、计量标准的稳定性考核---------------------------------------------------------------------- ( 8 )八、测量不确定度评定---------------------------------------------------------------------------- ( 9 )九、计量标准的测量不确定度验证------------------------------------------------------------- ( 12)十、结论---------------------------------------------------------------------------------------------- (13) 十一、附加说明------------------------------------------------------------------------------------- (13)一、建立计量标准的目的、计量标准的工作原理及其组成一、目的水表是强制检定计量器具，直接影响到供水单计量结算的准确性和消费者的利益，为完成计量器具的强制检定工作，保证供水行业计量准确可靠，特建立水表检定装置。
