空分二车间操作规程（试行）XX煤焦化有限责任公司甲醇厂二〇一三年三月编制：编审：审核：批准：受控状态：分发号：2目录第一章KDON-6000/11000型空分装置操作技术规程 (1)第一节概述 (1)一、系统简介 (1)二、工作原理 (2)三、流程简述 (4)第二节预冷系统 (6)一、预冷系统设备简介： (6)二、主要控制指标 (7)三、预冷系统启动 (8)四、预冷系统停车 (9)五、冷水机组操作 (9)第三节纯化系统 (10)一、纯化系统 (10)二、主要控制指标 (10)三、纯化系统启动 (11)四、纯化系统停运 (12)五、一般故障处理 (13)第四节膨胀机系统 (13)一、工作原理 (13)二、启动步骤 (14)三、膨胀机停机操作 (15)第五节分馏系统 (17)一、系统简介 (17)二、主要控制指标： (19)三、分馏系统操作 (20)第六节空分装置的加温吹除操作 (23)第七节巡回检查路线及检查内容 (25)第八节事故处理及应急预案 (25)3一、事故处理 (25)二、应急预案 (34)第九节安全技术 (35)第二章 ZW-55/25型活塞式氧气压缩机操作规程 (38)第一节设备概述及原理 (38)一、概述 (38)二、设备原理 (38)三、设备特点 (38)第二节主要工艺参数 (39)第三节工艺指标 (40)第四节流程概述 (40)一、气体流程 (40)二、冷却流程 (41)三、润滑油系统 (41)四、仪控系统 (42)第五节氧压机开停车操作 (42)一、开车前的准备 (42)二、氧压机起动 (43)三、正常操作与维护 (43)四、停车 (44)第六节氧压机巡回检查路线及内容 (44)第七节氧压机常见故障及应急预案 (45)一、常见故障及处理 (45)二、应急预案 (47)第八节安全技术 (48)第三章 ZW-60/28型活塞式氮气压缩机操作规程 (49)第一节设备概述及原理 (49)一、概述 (49)二、设备原理 (49)4三、设备特点 (49)第二节主要工艺参数 (50)第三节工艺指标 (51)第四节流程概述 (52)一、气体流程 (52)二、冷却流程 (53)三、润滑油系统 (53)四、仪控系统 (54)第五节氧压机开停车操作 (54)一、开车前的准备 (54)二、氧压机起动 (54)三、正常操作与维护 (55)四、停车 (55)第六节氧压机巡回检查路线及内容 (56)第七节氧压机常见故障 (57)一、常见故障及处理 (57)第四章 H750-5.9/0.84型离心式压缩机操作技术规程 (60)第一节设备概述与原理 (60)一、工作原理 (60)第二节工艺流程 (60)第三节主要工艺参数 (61)（一）离心式压缩机 (61)（二）电动机 (61)（三）润滑系统 (62)（四）冷却系统 (63)（五）膨胀节 (64)第四节工艺指标 (64)第五节空气压缩机开停车操作 (66)一、开车前的准备 (66)5二、开车 (67)三、正常操作和维护 (68)四、压缩机停车 (68)第六节巡回检查路线及检查内容 (69)第七节压缩机的故障和排除方法 (70)第八节空压机紧急处理预案 (71)一、空压机组紧急停车条件 (71)二、油系统着火 (71)三、循环水中断 (72)四、断油 (73)五、机组轴振动 (73)第九节自洁式过滤器操作 (74)一、概述 (74)二、设备状况 (74)三、安全操作注意事项 (74)第十节安全技术 (74)第五章循环水操作规程 (76)第一节循环水泵操作 (76)一、开车前的准备 (76)二、开车 (76)三、正常操作及维护 (77)四、停车 (77)五、紧急停车 (77)六、倒车 (77)第二节循环水加药规程 (78)一、日常加药 (78)二、加药点 (78)三、加药操作注意事项 (78)四、异常情况处理办法 (79)6五、日常分析项目和频率 (81)第三节消防系统操作规程 (81)第六章安全操作规程 (83)第一节空分系统安全操作规程 (83)第二节各压缩机安全操作规程 (86)第三节循环水系统安全操作规程 (88)第四节生产现场事故应急处置方案 (90)7第一章KDON-6000/11000型空分装置操作技术规程第一节概述一、系统简介1、基本职责通过KDON-6000/11000型空分装置，利用深度冷冻的方法，将离心空压机来的原料气，经预冷系统冷却、分子筛吸附净化、膨胀机制冷、并通过分馏塔分馏，分离氮气和氧气。
KDON—1500/型空分设备使用说明书(14023B-SM)目录1、前言----------------------------------------------------------------------------------32、概述----------------------------------------------------------------------------------32、1工作原理--------------------------------------------------------------------------32、2主要技术参数和经济指标------------------------------------------------------32、3成套机组---------------------------------------------------------------------------42、4本空分设备的特点--------------------------------------------------------------42、5流程简述---------------------------------------------------------------------------42、6本空分设备的控制---------------------------------------------------------------53、启动与运转-------------------------------------------------------------------------63、1启动前的准备---------------------------------------------------------------------63、2空压机的启动---------------------------------------------------------------------63、3预冷系统的冲刷和启动---------------------------------------------------------63.、4纯化系统的启动-----------------------------------------------------------------73、5分馏塔系统的启动---------------------------------------------------------------83、6透平膨胀机的启动--------------------------------------------------------------83、7分馏塔系统的冷却和积液------------------------------------------------------83、8对装置精馏工况调整------------------------------------------------------------93、9本设备正常运转时的主要数据------------------------------------------------103、10运转时应注意事项--------------------------------------------------------------114、停车与再启动--------------------------------------------------------------------- 114、1正常情况下的停车--------------------------------------------------------------114、2突然停车-------------------------------------------------------------------------124.、3冷却状态的再启动-------------------------------------------------------------124、4分馏塔的全面吹除置换及加温------------------------------------------------125、维护和安全------------------------------------------------------------------------ 135、1保温材料及吸附剂的添加------------------------------------------------------135、2安全---------------------------------------------------------------------------------136、裸体冷冻--------------------------------------------------------------------------- --131、前言本说明书是KDON—1500/1500型空分设备运转及使用方面的说明书。

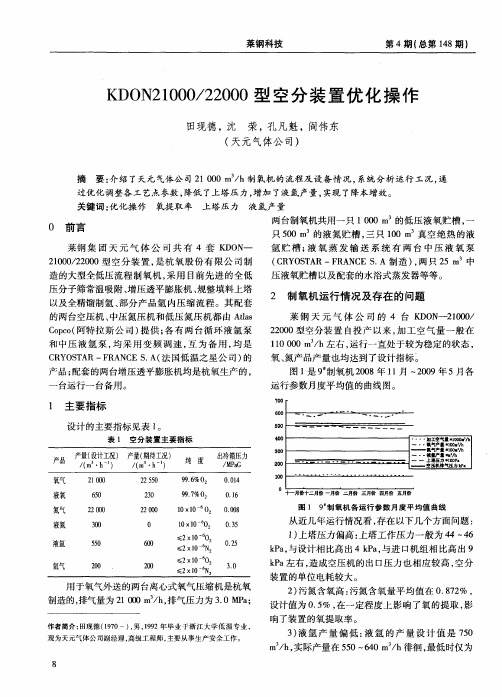

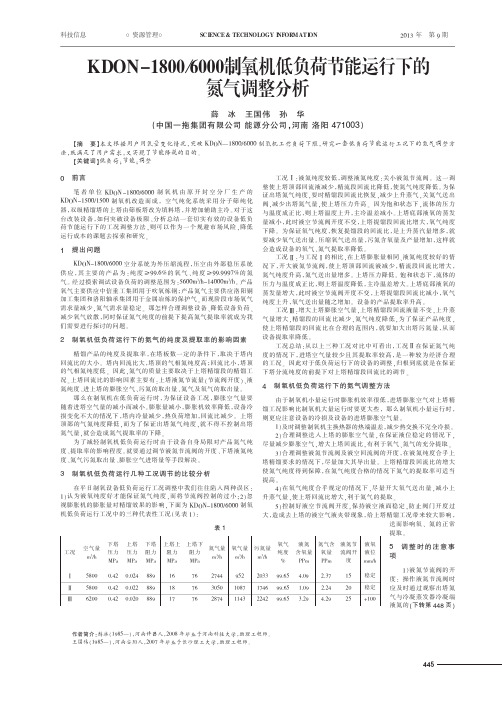

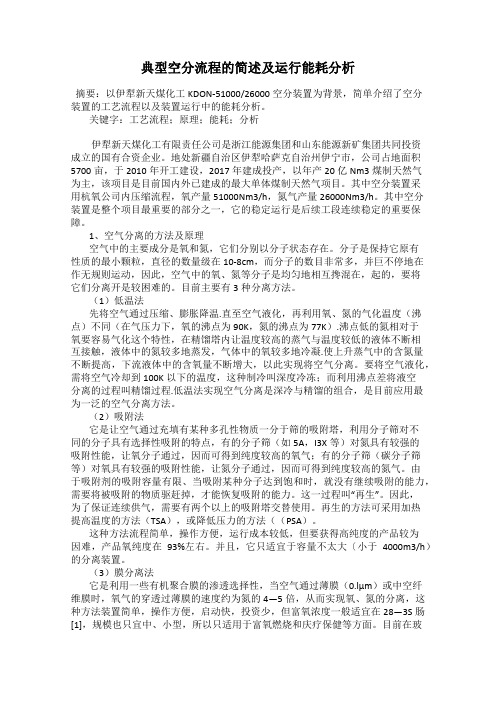

典型空分流程的简述及运行能耗分析摘要：以伊犁新天煤化工KDON-51000/26000空分装置为背景，简单介绍了空分装置的工艺流程以及装置运行中的能耗分析。
关键字：工艺流程；原理；能耗；分析伊犁新天煤化工有限责任公司是浙江能源集团和山东能源新矿集团共同投资成立的国有合资企业。
地处新疆自治区伊犁哈萨克自治州伊宁市，公司占地面积5700亩，于2010年开工建设，2017年建成投产，以年产20亿Nm3煤制天然气为主，该项目是目前国内外已建成的最大单体煤制天然气项目。
其中空分装置采用杭氧公司内压缩流程，氧产量51000Nm3/h，氮气产量26000Nm3/h。
其中空分装置是整个项目最重要的部分之一，它的稳定运行是后续工段连续稳定的重要保障。
1、空气分离的方法及原理空气中的主要成分是氧和氮，它们分别以分子状态存在。
分子是保持它原有性质的最小颗粒，直径的数量级在10-8cm，而分子的数目非常多，并巨不停地在作无规则运动，因此，空气中的氧、氮等分子是均匀地相互搀混在，起的，要将它们分离开是较困难的。
目前主要有3种分离方法。
（1）低温法先将空气通过压缩、膨胀降温.直至空气液化，再利用氧、氮的气化温度（沸点）不同（在气压力下，氧的沸点为90K，氮的沸点为77K）.沸点低的氮相对于氧要容易气化这个特性，在精馏塔内让温度较高的蒸气与温度较低的液体不断相互接触，液体中的氮较多地蒸发，气体中的氧较多地冷凝.使上升蒸气中的含氮量不断提高，下流液体中的含氧量不断增大，以此实现将空气分离。
要将空气液化，需将空气冷却到100K以下的温度，这种制冷叫深度冷冻；而利用沸点差将液空分离的过程叫精馏过程.低温法实现空气分离是深冷与精馏的组合，是目前应用最为一泛的空气分离方法。
（2）吸附法它是让空气通过充填有某种多孔性物质一分于筛的吸附塔，利用分子筛对不同的分子具有选择性吸附的特点，有的分子筛（如5A，I3X等）对氮具有较强的吸附性能，让氧分子通过，因而可得到纯度较高的氧气；有的分子筛（碳分子筛等）对氧具有较强的吸附性能，让氮分子通过，因而可得到纯度较高的氮气。
第一章制氧流程 (1)1.1 概述 (1)1.1.1 制氧机分类 (1)1.1.2 制氧机的性能指标 (1)1.1.3 国产空气分离设备的型号规定 (4)1.1.4 制氧机的发展 (4)1.2 制氧机的典型流程 (4)1.2.1 150m3/h制氧机 (4)1.2.2 3200 m3/h制氧气机 (5)1.2.3 10000 m3/h制氧机 (6)1.2.4 KDON-6000/13000增压分子筛净化全低压制氧机 (7)1.3 制氧流程组织 (9)1.3.1 流程组织要求 (9)1.3.2 制冷系统组织 (9)1.3.3 防爆系统组织 (12)1.3.4 换热器系统组织 (14)1.4 流程比较 (15)第二章制冷....................................................................................................... 错误！未定义书签。
2.1 空气的液化............................................................................................... 错误！未定义书签。
2.1.1 流膨胀效应................................................................................... 错误！未定义书签。
2.1.2 膨胀制冷....................................................................................... 错误！未定义书签。
2.1.3 节流与等熵膨胀的比较............................................................... 错误！未定义书签。
KDON3600/3600型空分设备使用维护说明书前言本说明书是KDON-3600/3600型空分设备运转及使用方面的说明书，调设备在实际运转时会产生一些差异，可根据实际情况对本说明书进行修正和补充。
有关下列机组请参照实行各自使用说明书a．离心式压缩机b．冷水机组c．透平膨胀机组d．电控系统1．概述1．1工作原理KDON-3600/3600型空分设备的工作原理是根据空气中各组沸点不同，经加压、预冷、纯化并利用大部分由透平膨胀机提供冷量使之液化再进行精馏从而获得所需要的氧、氮产品。
1．2主要技术参数和经济指标1．2．1产品产量和纯度氧3600m3/h 99.6%氮3600 m3/h 99.99%1．2．2加工空气量19500 m3/h（标准状态，下同）1．2．3空压机排压0.55Mpa(表压，下同)1．2．4产品送出压力氧气0.040Mpa氮气0.015Mpa1．2．5启动时间~72h1．2．6运转周期~18个月1．3成套机组1．3．1 H400—6.5/0.97型离心式空气压缩机组1．3．2 4207 UD-20000/5.5—4型预冷系统1．3．3 4307 HXK-20000/5.5型纯化系统1．3．4 14007Y仪按系统1．3．5 14007DK电按系统1．4流程特点a.预冷系统中，水先在水冷却塔内第一次冷却，再经冷水机组冷却至要求温度，节约了能耗。
空冷塔、水冷却塔采用填料塔，换热效果好，阻力、可靠性高。
b.采用分子筛吸附法净化空气，工艺流程简单，启动容易，操作方便，运行安全，切换损失小，精馏工况稳定，产品提取率高。
c.用热虹吸蒸发器构成液氧自循环流路，不仅CO2及C2H2等碳氢化合物的积聚，增加主冷安全性，同时有效地降低膨胀空气进塔的过热度。
d.设置了膨胀机前温度调节流路，以满足启动过程以及正常运转的工况要求。
e.主换热器为我厂独有的大板式，使装置更加紧凑，减少占地面积。
f.分子筛吸附器自动切换，加热再生。
