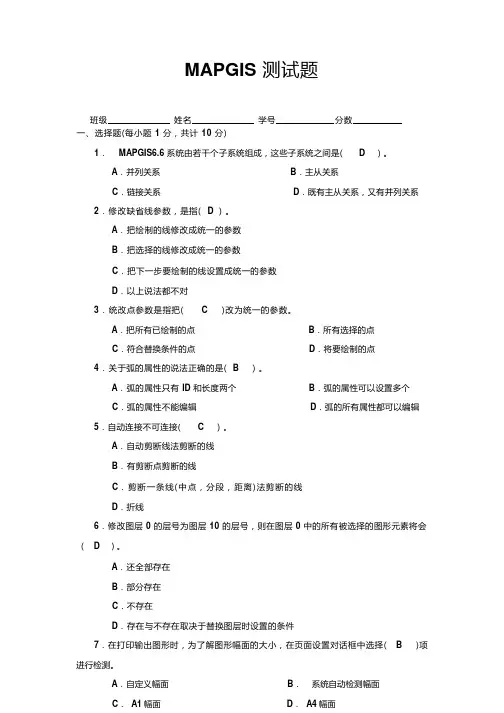

MAPGIS测试题班级姓名学号分数一、选择题(每小题1分,共计10分)1.MAPGIS6.6系统由若干个子系统组成,这些子系统之间是( D) 。
A.并列关系B.主从关系C.链接关系D.既有主从关系,又有并列关系2.修改缺省线参数,是指( D) 。
A.把绘制的线修改成统一的参数B.把选择的线修改成统一的参数C.把下一步要绘制的线设置成统一的参数D.以上说法都不对3.统改点参数是指把( C)改为统一的参数。
A.把所有已绘制的点B.所有选择的点C.符合替换条件的点D.将要绘制的点4.关于弧的属性的说法正确的是( B) 。
A.弧的属性只有ID和长度两个B.弧的属性可以设置多个C.弧的属性不能编辑D.弧的所有属性都可以编辑5.自动连接不可连接( C) 。
A.自动剪断线法剪断的线B.有剪断点剪断的线C.剪断一条线(中点,分段,距离)法剪断的线D.折线6.修改图层0的层号为图层10的层号,则在图层0中的所有被选择的图形元素将会( D) 。
A.还全部存在B.部分存在C.不存在D.存在与不存在取决于替换图层时设置的条件7.在打印输出图形时,为了解图形幅面的大小,在页面设置对话框中选择( B)项进行检测。
A.自定义幅面B.系统自动检测幅面C.A1幅面D.A4幅面8.在数据转换中,不能转换( D)数据。
A.DXF文件B.E00文件C.DBF文件D.DOC文件9.整图变换对光栅图( ) 。
A.可进行位移变换B.可按比例变换C.可进行旋转变换D.不能进行变换10.*.CLN是( )文件。
A.控制点文件B.工程图例C.系统库D.自动线标注二、多项选择题(每小题2分,共计20分)1.工程项文件(点文件、线文件、区文件、网文件)是由图层组成的。
因此在创建工程项文件前可以( ) 。
A.先创建工程项文件。
B.先创建图层。
C.同时创建工程文件和图层。
D.既可以先创建图层,也可以先创建工程项文件。
2.工程文件是由工程项文件(点文件、线文件、区文件、网文件)组成的。

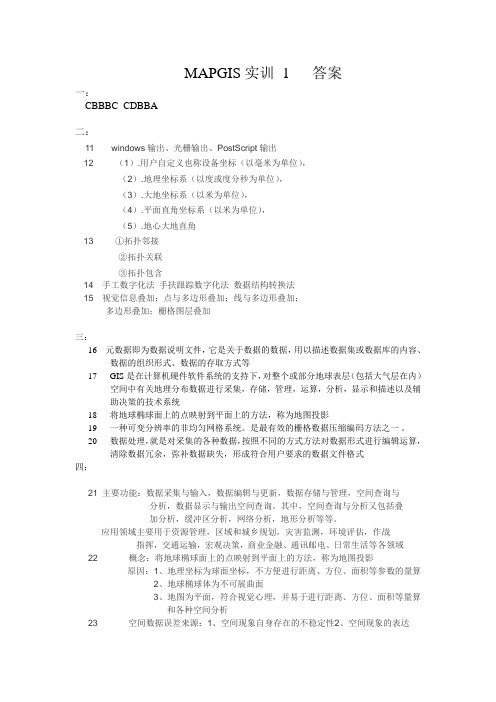

MAPGIS实训1 答案一:CBBBC CDBBA二:11 windows输出、光栅输出、PostScript输出12 (1).用户自定义也称设备坐标(以毫米为单位),(2).地理坐标系(以度或度分秒为单位),(3).大地坐标系(以米为单位),(4).平面直角坐标系(以米为单位),(5).地心大地直角13 ①拓扑邻接②拓扑关联③拓扑包含14 手工数字化法手扶跟踪数字化法数据结构转换法15 视觉信息叠加;点与多边形叠加;线与多边形叠加;多边形叠加;栅格图层叠加三:16 元数据即为数据说明文件,它是关于数据的数据,用以描述数据集或数据库的内容、数据的组织形式、数据的存取方式等17 GIS是在计算机硬件软件系统的支持下,对整个或部分地球表层(包括大气层在内)空间中有关地理分布数据进行采集,存储,管理,运算,分析,显示和描述以及辅助决策的技术系统18 将地球椭球面上的点映射到平面上的方法,称为地图投影19 一种可变分辨率的非均匀网格系统。
是最有效的栅格数据压缩编码方法之一。
20 数据处理,就是对采集的各种数据,按照不同的方式方法对数据形式进行编辑运算,清除数据冗余,弥补数据缺失,形成符合用户要求的数据文件格式四:21 主要功能:数据采集与输入,数据编辑与更新,数据存储与管理,空间查询与分析,数据显示与输出空间查询。
其中,空间查询与分析又包括叠加分析,缓冲区分析,网络分析,地形分析等等。
应用领域主要用于资源管理,区域和城乡规划,灾害监测,环境评估,作战指挥,交通运输,宏观决策,商业金融、通讯邮电、日常生活等各领域22 概念:将地球椭球面上的点映射到平面上的方法,称为地图投影原因:1、地理坐标为球面坐标,不方便进行距离、方位、面积等参数的量算2、地球椭球体为不可展曲面3、地图为平面,符合视觉心理,并易于进行距离、方位、面积等量算和各种空间分析23 空间数据误差来源:1、空间现象自身存在的不稳定性2、空间现象的表达3、空间数据处理中的误差4、空间数据使用中的误差数据质量控制方法:①传统的手工方法②元数据方法③地理相关法五:24 第一步:启动投影变换系统。

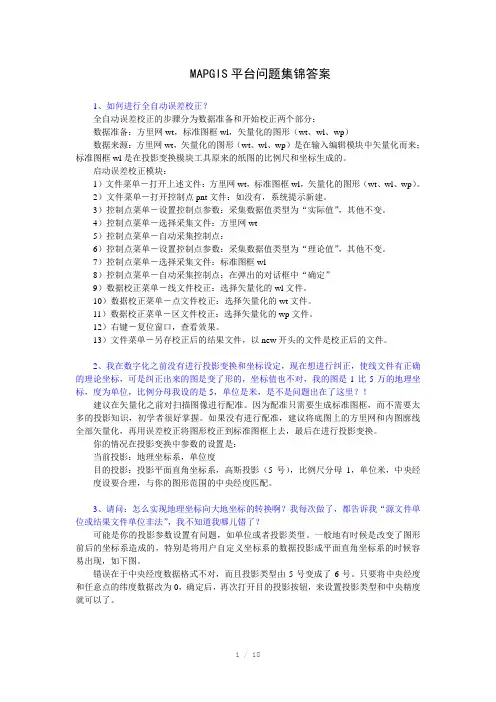

MAPGIS平台问题集锦答案1、如何进行全自动误差校正?全自动误差校正的步骤分为数据准备和开始校正两个部分:数据准备:方里网wt,标准图框wl,矢量化的图形(wt、wl、wp)数据来源:方里网wt,矢量化的图形(wt、wl、wp)是在输入编辑模块中矢量化而来;标准图框wl是在投影变换模块工具原来的纸图的比例尺和坐标生成的。
启动误差校正模块:1)文件菜单-打开上述文件:方里网wt,标准图框wl,矢量化的图形(wt、wl、wp)。
2)文件菜单-打开控制点pnt文件:如没有,系统提示新建。
3)控制点菜单-设置控制点参数:采集数据值类型为“实际值”,其他不变。
4)控制点菜单-选择采集文件:方里网wt5)控制点菜单-自动采集控制点:6)控制点菜单-设置控制点参数:采集数据值类型为“理论值”,其他不变。
7)控制点菜单-选择采集文件:标准图框wl8)控制点菜单-自动采集控制点:在弹出的对话框中“确定”9)数据校正菜单-线文件校正:选择矢量化的wl文件。
10)数据校正菜单-点文件校正:选择矢量化的wt文件。
11)数据校正菜单-区文件校正:选择矢量化的wp文件。
12)右键-复位窗口,查看效果。
13)文件菜单-另存校正后的结果文件,以new开头的文件是校正后的文件。
2、我在数字化之前没有进行投影变换和坐标设定,现在想进行纠正,使线文件有正确的理论坐标,可是纠正出来的图是变了形的,坐标值也不对,我的图是1比5万的地理坐标,度为单位,比例分母我设的是5,单位是米,是不是问题出在了这里?!建议在矢量化之前对扫描图像进行配准。
因为配准只需要生成标准图框,而不需要太多的投影知识,初学者很好掌握。
如果没有进行配准,建议将底图上的方里网和内图廓线全部矢量化,再用误差校正将图形校正到标准图框上去,最后在进行投影变换。
你的情况在投影变换中参数的设置是:当前投影:地理坐标系,单位度目的投影:投影平面直角坐标系,高斯投影(5号),比例尺分母1,单位米,中央经度设要合理,与你的图形范围的中央经度匹配。
实验一MapGIS图像校正及栅格地图矢量化一、实验目的(1)了解MapG IS软件的操作界面和基本功能;(2)掌握图像校正-DRG(Digita l Raster Graphi c,数字栅格地图)生产的具体操作步骤;(3)了解MapG IS矢量化的基本原理;(4)掌握MapG IS分层矢量化的基本操作。
二、实验内容(1)进行进行图象校正;(2)进行分层矢量化。
三、实验步骤(一)MapGIS使用前的准备1.了解MapG IS数据处理的基本流程。
2.在计算机E盘上以自己的姓名和学号建立“姓名学号”的文件夹,并将“实验一数据”文件夹中的两幅影像数据H-48-74-(29)、H-48-74-(30)复制到自己所建文件夹中。
同时在该文件夹下建立“单线内图框”的子文件夹。
在该文件夹下也同时建立“\矢量文件”子文件夹。
实验可两个同学合作,每个同学完成一幅面的工作。
3.启动桌面上“软件快捷方式”文件夹中的软件狗解密文件“DogSer ver67”;随后启动Ma pGIS 软件,打开MapG IS软件主界面。
4.进行系统“设置”,按主界面上的“设置”按钮进行“MapGIS环境设置”。
分别设置工作目录、矢量字库目录和系统库目录及系统临时目录。
本次实验使用软件自带的矢量字库和系统库(操作该项内容时需先查看M apGI S软件安装的路径)。
之后所有的工程文件、分层文件、图例文件都放置于所设置的工作目录之下,以方便操作。
设置完成后按“确定”按钮,完成系统设置操作。
(二)DRG生产的操作1.打开MapG IS主菜单,选择“图像处理”中的“图象分析”模块。
2.文件格式转换:打开“文件”菜单中的“数据输入”,将两幅tif图像转换成m si(mapgis图象格式)文件类型。

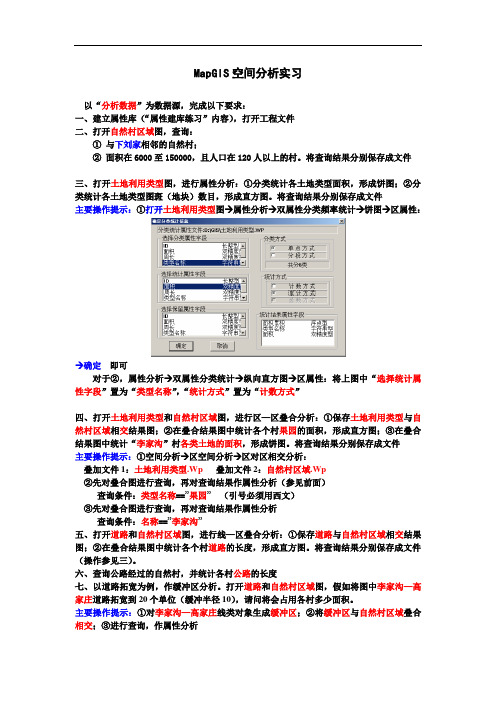

MapGIS空间分析实习以“分析数据”为数据源,完成以下要求:一、建立属性库(“属性建库练习”内容),打开工程文件二、打开自然村区域图,查询:①与下刘家相邻的自然村;②面积在6000至150000,且人口在120人以上的村。
将查询结果分别保存成文件三、打开土地利用类型图,进行属性分析:①分类统计各土地类型面积,形成饼图;②分类统计各土地类型图斑(地块)数目,形成直方图。
将查询结果分别保存成文件主要操作提示:①打开土地利用类型图→属性分析→双属性分类频率统计→饼图→区属性:→确定即可对于②,属性分析→双属性分类统计→纵向直方图→区属性:将上图中“选择统计属性字段”置为“类型名称”,“统计方式”置为“计数方式”四、打开土地利用类型和自然村区域图,进行区—区叠合分析:①保存土地利用类型与自然村区域相交结果图;②在叠合结果图中统计各个村果园的面积,形成直方图;③在叠合结果图中统计“李家沟”村各类土地的面积,形成饼图。
将查询结果分别保存成文件主要操作提示:①空间分析→区空间分析→区对区相交分析:叠加文件1:土地利用类型.Wp 叠加文件2:自然村区域.Wp②先对叠合图进行查询,再对查询结果作属性分析(参见前面)查询条件:类型名称==”果园”(引号必须用西文)③先对叠合图进行查询,再对查询结果作属性分析查询条件:名称==”李家沟”五、打开道路和自然村区域图,进行线—区叠合分析:①保存道路与自然村区域相交结果图;②在叠合结果图中统计各个村道路的长度,形成直方图。
将查询结果分别保存成文件(操作参见三)。
六、查询公路经过的自然村,并统计各村公路的长度七、以道路拓宽为例,作缓冲区分析。
打开道路和自然村区域图,假如将图中李家沟—高家庄道路拓宽到20个单位(缓冲半径10),请问将会占用各村多少面积。
主要操作提示:①对李家沟—高家庄线类对象生成缓冲区;②将缓冲区与自然村区域叠合相交;③进行查询,作属性分析。

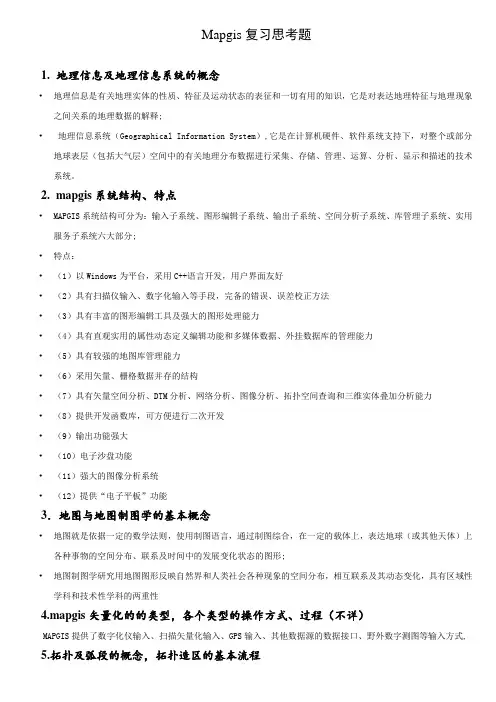

Mapgis复习思考题1.地理信息及地理信息系统的概念•地理信息是有关地理实体的性质、特征及运动状态的表征和一切有用的知识,它是对表达地理特征与地理现象之间关系的地理数据的解释;•地理信息系统(Geographical Information System),它是在计算机硬件、软件系统支持下,对整个或部分地球表层(包括大气层)空间中的有关地理分布数据进行采集、存储、管理、运算、分析、显示和描述的技术系统。
2.mapgis系统结构、特点•MAPGIS系统结构可分为:输入子系统、图形编辑子系统、输出子系统、空间分析子系统、库管理子系统、实用服务子系统六大部分;•特点:•(1)以Windows为平台,采用C++语言开发,用户界面友好•(2)具有扫描仪输入、数字化输入等手段,完备的错误、误差校正方法•(3)具有丰富的图形编辑工具及强大的图形处理能力•(4)具有直观实用的属性动态定义编辑功能和多媒体数据、外挂数据库的管理能力•(5)具有较强的地图库管理能力•(6)采用矢量、栅格数据并存的结构•(7)具有矢量空间分析、DTM分析、网络分析、图像分析、拓扑空间查询和三维实体叠加分析能力•(8)提供开发函数库,可方便进行二次开发•(9)输出功能强大•(10)电子沙盘功能•(11)强大的图像分析系统•(12)提供“电子平板”功能3.地图与地图制图学的基本概念•地图就是依据一定的数学法则,使用制图语言,通过制图综合,在一定的载体上,表达地球(或其他天体)上各种事物的空间分布、联系及时间中的发展变化状态的图形;•地图制图学研究用地图图形反映自然界和人类社会各种现象的空间分布,相互联系及其动态变化,具有区域性学科和技术性学科的两重性4.mapgis矢量化的的类型,各个类型的操作方式、过程(不详)MAPGIS提供了数字化仪输入、扫描矢量化输入、GPS输入、其他数据源的数据接口、野外数字测图等输入方式, 5.拓扑及弧段的概念,拓扑造区的基本流程•拓扑是指研究地形、地貌相类似的有关学科;•弧段(ARC):是由一系列坐标点组成的,可以构成多边形(区域)边界的数据体;对每一个区而言,弧段是由方向的;•基本流程:[数据准备]--- [清除重叠坐标及自相交]---[自动剪断线]---[清除微短线]---[自动线结点平差]---[线转弧段]---[关闭线文件或清除线工作区]---[装入转换后的弧段文件]---[拓扑差错]---[拓扑重建]6.投影变换的概念及投影类型;高斯-克吕格投影的特征、投影带、中央经度换算;(不详)•投影变换(projection transformation)是将一种地图投影点的坐标变换为另一种地图投影点的坐标的过程。

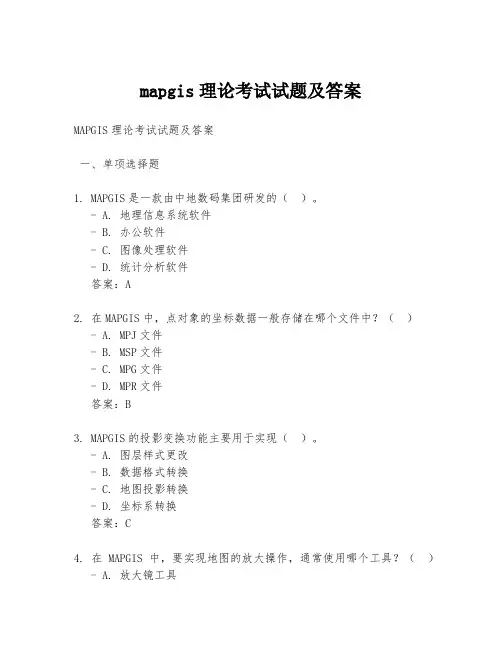

mapgis理论考试试题及答案MAPGIS理论考试试题及答案一、单项选择题1. MAPGIS是一款由中地数码集团研发的()。
- A. 地理信息系统软件- B. 办公软件- C. 图像处理软件- D. 统计分析软件答案:A2. 在MAPGIS中,点对象的坐标数据一般存储在哪个文件中?()- A. MPJ文件- B. MSP文件- C. MPG文件- D. MPR文件答案:B3. MAPGIS的投影变换功能主要用于实现()。
- A. 图层样式更改- B. 数据格式转换- C. 地图投影转换- D. 坐标系转换答案:C4. 在MAPGIS中,要实现地图的放大操作,通常使用哪个工具?() - A. 放大镜工具- B. 选择工具- C. 移动工具- D. 缩放工具答案:A5. 下列哪个不是MAPGIS支持的数据格式?()- A. SHP- B. DXF- C. BMP- D. MP3答案:D二、多项选择题1. MAPGIS软件可以应用于以下哪些领域?()- A. 城市规划- B. 土地资源管理- C. 交通管理- D. 音乐制作- E. 环境保护答案:A, B, C, E2. 在MAPGIS中,可以通过哪些方式进行空间数据的输入?() - A. 键盘输入- B. 扫描矢量化- C. 直接导入- D. 手绘输入- E. 语音输入答案:A, B, C, D三、判断题1. MAPGIS是一款完全免费的地理信息系统软件。
(错)2. 在MAPGIS中,可以通过属性编辑功能修改空间数据的属性信息。
(对)3. MAPGIS只能应用于二维空间数据的处理。
(错)4. MAPGIS软件可以进行三维空间分析。
(对)5. MAPGIS中的图层管理功能允许用户对图层进行添加、删除、排序等操作。
(对)四、简答题1. 请简述MAPGIS的主要功能。
MAPGIS是一款集成了地理信息系统(GIS)功能的软件,它具备地图制作、空间分析、属性管理、投影变换、数据输入输出等多种功能。
图层的分离与合并一、图元参数筛选图元的参数筛选有很多种途径,比如类型,颜色、大小、图层、角度等等。
1)类型筛选2)颜色筛选3)图层筛选二、图元属性筛选1、筛选特定属性的图元2、定位到特定的图元3、属性简单计算注:图层或属性筛选功能,只对当前编辑状态的图层文件有效,跨图层时无效。
三、合并图层①同类型的图层文件合并选中欲合并的文件/右击(合并文件)②利用复制或剪切粘贴剪切(Ctrl+X),Ctrl+V粘贴\粘贴(带属性)③添加图层(*.wt/*.wl/*.wp)文件合并打开或添加文件,使之处于编辑状态/右击该文件/文件合并/选要被合并的文件/确定图例的制作与排版(不知道如何引用)1、造定角度方位线用造定角度方位线功能造一个12×8mm大小的图例框。
大致步骤如下:点击造定角度方位线命/2010增强版①前/在任意位置处点击一下/左上角弹出悬浮输入框,依次输入(12, 0)、(8, 90)、(12, 180),最后按住Ctrl点右健闭合。
②后/输入起点(X,Y)/回车/左上角弹出悬浮输入框,依次输入(12, 0)、(8, 90)、(12, 180),最后按住Ctrl点右健闭合。
但结果为立框,与前不同(横框)。
若要一致,改输入(12, 90)、(8, 0)、(12, 270),余同。
2、角度阵列复制3、对齐①点图元对齐1辅助工具\文字对齐方式\自动靠左对齐\框选注释或子图\右键确认。
②图例对齐(Section2010增强版)附加工具条1\对齐方式(水平or垂直)\框选注释或子图\右键确认。
或1辅助工具\图例制作对齐\水平or垂直\框选注释或子图\右键确认。
4、整块移动工具栏的整块移动坐标调整(其他菜单下)/框选/任意位置点击/输入相对坐标(X,Y)/右键确认。
5、拾取图例1辅助工具\图例制作对齐\获取图例\(有以下拾取方式:)拾取图例:选线获取:选区获取:鼠标框选:拾取获取的图例会自动保存到系统目录Section\TL目录下,按入库序号排列。
MAPGIS使用矢量化:1.图像配准:a)图像转为mis格式i.图像处理----镶嵌配准ii.文件---数据输入iii.“转换数据类型”中选择要转换的图像的类型(JPG);“添加文件”中选择要进行转换的图像文件;“目标文件目录”中选择转出后文件存储位置;选择转换,完成文件转换,选择“关闭”,关闭数据转换对话框。
b)打开mis图像配准i.文件-----打开,选择打开转出的mis文件ii.“镶嵌融合”菜单下选中“控制点信息”“控制点浏览”,分别选中图像中控制点,按“del”键,删除控制点信息表中的四个控制点iii.镶嵌融合------添加控制点,在图像中选中添加控制点的位置,按空格键,弹出输入新坐标点坐标iv.按照上述方法,在图中选择足够分布均匀的控制点,并使“控制点信息表”中“残差”很小v.镶嵌融合----校正参数,选择合适的“多项式次数”(次数越高,需控制点数越多)vi.镶嵌融合---校正预览,对配准结果进行预览vii.镶嵌融合----影像校正,选择配准后文件名称及存放路径,选择保存。
2.新建文件a)主界面-----图形处理------输入编辑b)文件---新建工程,一直确定下去c)新建点文件。
在左边工作台中,右键,选择“新建点”,选择文件名称与存放路径,选择“创建”d)修改文件属性结构。
在工作台中选择新建的点文件,右键,选择“修改属性结构”,在“编辑属性结构”对话框中修改属性结构e)同理,可创建“线文件”“面文件”f)装入栅格文件。
矢量化-----“装入光栅文件”,选择配准的图像,打开3.点线面的编辑a)点的输入。
点编辑-----输入点图元。
选择点图元参数b)线的输入。
线编辑----输入线。
选择线参数c)面的输入。
区编辑-----输入弧段。
选择线参数。
绘制闭合区域。
绘制区域不闭合时,使用“区编辑”---“弧结点平差”----“取圆心值”进行平差,使区域闭合。
区域闭合后,选择“区编辑”---“区编辑”---“输入区”,在闭合区域内任何位置左健,在弹出的“区域参数”对话框中选择相应的参数图幅的拼接,可采用空间分析的合并分析。
输入编辑系统里,主界面左侧是图层管理窗口,右侧是图形窗口。
,小框1. 中的
1. 简述工程图例的作用。
图例的主要作用在于方便地提供失去固定参数。
例如,在数据录入时,输入另一类图元之前,可任意直接在图例板中市区该类图元的固定参数,这样就可以避免进入
选单重新修改此类图元的默认参数,从而提高了工作效率。
2.简述如何建立一个区图形文件。
在MAP GIS 6.7主界面中,图形处理→输入编辑→新建文件。
在这之后,可以手动“新建区文件”再输入封闭弧线然后“输入区”,或可以通过装入线文件但要结点平差
过的封闭线的“线工作区提取弧”然后“输入区”,编辑好属性就可以在“工作区”中
存区文件了。
3.工程裁减的主要步骤及其作用。
主要步骤:
1.打开被裁减的工程文件或者点、线、面文件,在左侧的工程管理处右键点击空白处,新建一个区文件。
2.在该区文件内绘制裁剪边界的弧段,然后输入区,生成裁剪区。
3.单击菜单的“其他”->“工程裁剪”,弹出裁剪后工程保存的路径的对话框,设置路径。
4.设置工程裁剪对话框,选择需要裁剪的图层文件,裁剪类型“内裁”表示保留裁剪边界内部的部分,“外裁”反之,“拓扑裁剪”,设置好后,点击“应用参数”,然后装入裁剪框(就是刚才新建的区文件),点击开始裁剪即可,右侧便出现裁剪后的图形。
制图裁剪和拓扑裁剪两种方式,其主要区别是在于对区文件的剪裁。
使用制图裁剪裁两个相邻的区时,系统会将它们共同的弧段一分为二,使两个区相互独立,拓扑关系发生变化。
而拓扑裁剪的方式则使它们共同的弧段保持原来的拓扑关系。
所以应该是选择拓扑裁剪比较好,可以保持原来的拓扑关系。
5.回到刚才裁剪设置的路径,打开裁剪后的文件即可。
作用:图像录入完毕之后,在不同的应用场合,经常只需要利用整个图形中的某一块或某一部分,这就要求系统能根据不同需要将图像裁剪炜需要的形状。
工程裁剪
就是为了完成该功能而设置的。
4.简述DEM建立的过程。
DEM的建立主要是依据它的数据源(主要获取方式包括地形图数字化、影像数据、
野外测量数据等)。
然后对地形进行建模和内插来进行数字化表示。
在其建模过程
中对DEM数据依据其结构模型进行组织与管理。
最终实现在实际中的分析与应
用。
(地形分析或者地学应用、可视化表达等
5.图形裁剪与工程裁剪的区别。
图形裁剪图形录入完毕之后,在不同的应用场合,经常只需要利用整个图形中的某一块或某一部分,这就要求系统能根据不同需要将图形裁剪为需要的形状。
图形裁剪就是为完成该功能而设置的,它包括内裁和外裁两种方式。
和工程裁剪的区别:(1)图形裁剪时,各个文件可以按照不同的裁剪方式进行,而工程裁剪只能按统一的方式进行;
(2)图形裁剪可以裁剪不同工程中的文件。
6.简述建立一个网络的步骤。
