有向图最短路算法应用研究

西安邮电大学现代邮政学院Xi'an post and telecommunications university modern post CollegeLINGO软件求解最短路问题最短路问题最短路问题：给定赋权有向图D=(V,A)，最短路问题就是要在所有从v s到v t的路中，求一条权最小的路，最短路的权简称为从v s到v t的距离。

应用：可以直接应用于解决生产实际的许多问题，如管道铺设、线路安排、厂区布局、设备更新等，还经常被作为一个基本工具，用于解决其它的优化问题。

例 题下图，给定一个线路网络，两点之间连线上的数字表示两点间的距离，求一条从A到G的铺管线路，使总距离最短。

AB 1B 2C 1C 2C 3C 4D 1D 2D 3E 1E 2E 3F 1F 2G538761366835338422123335526643LINGO输入程序设：A为顶点城市1，B 1为2，B 2为3，C 1为4，C 2为5，C 3为6，C 4为7，D 1为8，D 2为9，D 3为10，E 1为11，E 2为12，E 3为13，F 1为14，F 2为15，G为16。

12345678910111213141516MODEL :[1]SETS :! We have a network of 16 cities. We want to find the length of the shortest route from city 1 to city 16. ;! Here is our primitive set of sixteen cities, where F(i) represents the shortest path distance from city i to the last city;[2]CITIES/1..16/:F;! The derived set ROADS lists the roads that exist between the cities (note: not all city pairs are directly linked by a road, and roads are assumed to be one way.);[3]ROADS(CITIES,CITIES) /[4]1,2 1,3 2,4 2,5 2,6 3,5 3,6 3,7 4,8 4,9 5,8 5,9 6,9 6,10 7,9 7,10[5]8,11 8,12 9,12 9,13 10,12 10,13 11,14 11,15 12,14 12,15 13,14 13,15[6]14,16 15,16 /:D;! D(i,j) is the distance from city i to j;[7]ENDSETS [8]DATA :! Here are the distance that correspond to the above links;[9]D=[10]5 3 1 3 6 8 7 6 6 8 3 5 3 3 8 4[11]2 2 1 2 3 3 3 5 5 2 6 6[12]4 3;[13]ENDDATA! If you are already in City 16,then the cost to travel to city 16 is 0;[14]F(@SIZE (CITIES))=0;!The shortest distance from City 1 to City 16 is the minimum over all cities j reachable from i of the sum of the distance from i to j plus the minimal distance from j to City 16;[15]@FOR (CITIES(i)|i#LT#@SIZE (CITIES):[16]F(i)=@MIN (ROADS(i,j):D(i,j)+F(j)));END集合段数据段运算式LINGO软件求解结果Variable ValueF( 1) 18.00000F( 2) 13.00000F( 3) 16.00000F( 4) 13.00000F( 5) 10.00000F( 6) 9.000000 F( 7) 12.00000F( 8) 7.000000 F( 9) 6.000000 F( 10) 8.000000 F( 11) 7.000000 F( 12) 5.000000 F( 13) 9.000000 F( 14) 4.000000 F( 15) 3.000000 F( 16) 0.000000Variable ValueD( 1, 2) 5.000000D( 1, 3) 3.000000D( 2, 4) 1.000000D( 2, 5) 3.000000D( 2, 6) 6.000000D( 3, 5) 8.000000D( 3, 6) 7.000000D( 3, 7) 6.000000D( 4, 8) 6.000000D( 4, 9) 8.000000D( 5, 8) 3.000000D( 5, 9) 5.000000D( 6, 9) 3.000000D( 6, 10) 3.000000D( 7, 9) 8.000000D( 7, 10) 4.000000D( 8, 11) 2.000000D( 8, 12) 2.000000D( 9, 12) 1.000000D( 9, 13) 2.000000D( 10, 12) 3.000000D( 10, 13) 3.000000D( 11, 14) 3.000000D( 11, 15) 5.000000D( 12, 14) 5.000000D( 12, 15) 2.000000D( 13, 14) 6.000000D( 13, 15) 6.000000D( 14, 16) 4.000000D( 15, 16) 3.000000点1到最后一个点（点16）的最短路的长度（距离）为18。

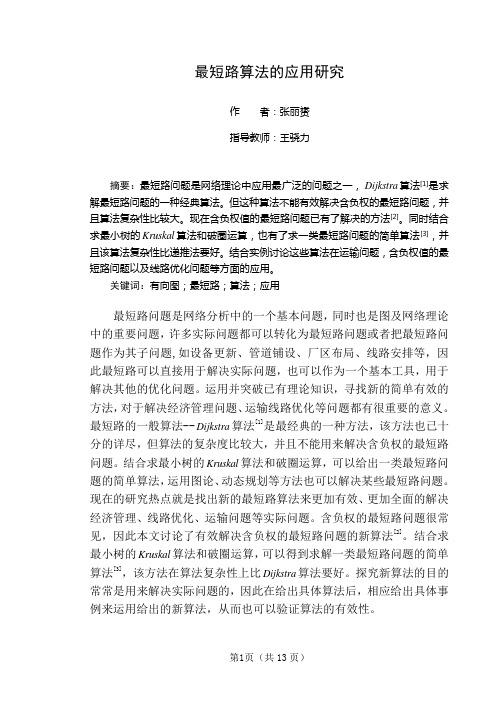

最短路算法的应用研究作者：张丽赟指导教师：王骁力摘要：最短路问题是网络理论中应用最广泛的问题之一，Dijkstra算法[1]是求解最短路问题的一种经典算法。

但这种算法不能有效解决含负权的最短路问题，并且算法复杂性比较大。

现在含负权值的最短路问题已有了解决的方法[2]。

同时结合求最小树的Kruskal算法和破圈运算，也有了求一类最短路问题的简单算法[3]，并且该算法复杂性比递推法要好。

结合实例讨论这些算法在运输问题，含负权值的最短路问题以及线路优化问题等方面的应用。

关键词：有向图；最短路；算法；应用最短路问题是网络分析中的一个基本问题，同时也是图及网络理论中的重要问题，许多实际问题都可以转化为最短路问题或者把最短路问题作为其子问题,如设备更新、管道铺设、厂区布局、线路安排等，因此最短路可以直接用于解决实际问题，也可以作为一个基本工具，用于解决其他的优化问题。

运用并突破已有理论知识，寻找新的简单有效的方法，对于解决经济管理问题、运输线路优化等问题都有很重要的意义。

最短路的一般算法--Dijkstra算法[1]是最经典的一种方法，该方法也已十分的详尽，但算法的复杂度比较大，并且不能用来解决含负权的最短路问题。

结合求最小树的Kruskal算法和破圈运算，可以给出一类最短路问题的简单算法，运用图论、动态规划等方法也可以解决某些最短路问题。

现在的研究热点就是找出新的最短路算法来更加有效、更加全面的解决经济管理、线路优化、运输问题等实际问题。

含负权的最短路问题很常见，因此本文讨论了有效解决含负权的最短路问题的新算法[2]。

结合求最小树的Kruskal算法和破圈运算，可以得到求解一类最短路问题的简单算法[3]，该方法在算法复杂性上比Dijkstra算法要好。

探究新算法的目的常常是用来解决实际问题的，因此在给出具体算法后，相应给出具体事例来运用给出的新算法，从而也可以验证算法的有效性。

1预备知识1.1 有向图一个图是由一些点及一些点之间的连线（不带箭头或带箭头）所组成的，把带箭头的连线称为弧。

最短路问题数学模型
最短路问题是指在带权有向图中，求两个顶点之间的最短路径。

这个问题在现实生活中有很多应用，如在交通规划、电信网络设计、人工智能等领域。

为了解决这个问题，需要建立一个数学模型。

数学模型是指用数学方法对实际问题进行抽象和描述，从而进行定量分析和求解的方法。

对于最短路问题，可以使用图论和运筹学的方法建立数学模型。

在图论中，最短路问题可以使用迪杰斯特拉算法或弗洛伊德算法求解。

这些算法基于图的边权和，采用动态规划的思想，逐步计算每个节点到源节点的最短距离，最终得到整个图中每对节点之间的最短路径。

在运筹学中，最短路问题可以被看作是一种线性规划问题。

可以将每个节点看作是一个决策变量，节点之间的边权看作是线性约束条件，目标函数则是从源节点到目标节点的路径长度。

通过对目标函数进行最小化，可以得到最短路径的解。

总之，最短路问题数学模型可以通过图论和运筹学的方法进行建立和求解。

建立好的数学模型可以为实际问题提供科学解决方案，优化效率和效果。

- 1 -。

离散数学有向图算法应用实例分析离散数学是计算机科学中的重要学科之一，它研究的是离散对象和离散结构及其相互关系的数学理论。

有向图是离散数学中的一个重要概念，它由一组节点和一组有方向的边组成，边表示节点间的关系。

在离散数学中，有向图算法是应用非常广泛而强大的工具。

下面我们将通过几个实例来分析离散数学有向图算法的应用。

实例一：拓扑排序拓扑排序是有向图中的一种重要算法，它用于对有向图进行排序。

该算法可以帮助我们找到适合的执行顺序，以满足所有任务的依赖关系。

假设我们有一个项目需要完成，并且任务之间存在一定的依赖关系。

我们可以使用有向图来表示任务，节点表示任务，有向边表示依赖关系。

通过拓扑排序算法，我们可以确定任务的合理执行顺序。

实例二：最短路径算法最短路径算法是有向图应用中的另一个重要领域。

它用于解决从一个节点到另一个节点的最短路径问题。

在许多实际应用中，比如地图导航、网络路由等，最短路径算法都能够提供有效的解决方案。

以地图导航为例，我们可以将道路抽象成有向图，节点表示地点，边表示道路，边的权重表示道路的长度。

通过最短路径算法，我们可以找到从起点到终点的最短路径，并提供有效的导航指引。

实例三：网络流算法网络流算法是有向图算法中的又一重要应用。

它主要用于解决网络中货物、信息等流动的问题。

通过网络流算法，我们可以找到网络中的最大流或最小割，从而优化网络资源的利用。

以货物流动为例，我们可以将供应链抽象成有向图，节点表示供应链中的各个环节，边表示货物流动的路径，边的容量表示货物的承载能力。

通过网络流算法，我们可以确定供应链中的最大流量，并优化流动路径，提高资源的利用效率。

通过以上几个实例，我们可以看到离散数学中的有向图算法在实际应用中的重要性和广泛性。

它们可以帮助我们解决各种问题，并提供有效的解决方案。

因此，对于计算机科学专业的学生来说，深入学习和理解离散数学有向图算法是至关重要的。

总结：离散数学有向图算法是计算机科学中的重要工具之一。

k短路算法K短路算法是一种用于解决图论中最短路径问题的算法。

它可以在有向图或无向图中找到从起点到终点的前k短路径。

在本文中，我们将深入探讨K短路算法的原理、应用和优缺点。

一、K短路算法的原理K短路算法是一种基于Dijkstra算法的改进算法。

Dijkstra算法是一种贪心算法，它通过不断扩展最短路径来找到从起点到终点的最短路径。

但是，Dijkstra算法只能找到一条最短路径，而K短路算法可以找到前k短路径。

K短路算法的基本思想是：在每次迭代中，找到从起点到终点的前k短路径中的第k短路径。

为了实现这个目标，K短路算法使用了一个优先队列来存储路径。

在每次迭代中，它从队列中取出当前最短路径，并将其扩展成所有可能的路径。

然后，它将这些路径按照长度排序，并将前k条路径重新加入队列中。

这样，它就可以找到前k短路径。

二、K短路算法的应用K短路算法在实际应用中有很多用途。

以下是一些常见的应用场景：1. 路径规划K短路算法可以用于路径规划。

例如，当你在Google Maps上搜索从A到B的路线时，它会给你提供多条路线选择。

这些路线就是通过K短路算法计算出来的。

2. 交通流量优化K短路算法可以用于优化交通流量。

例如，在城市交通管理中，交通控制中心可以使用K短路算法来计算最优路径，以减少交通拥堵和缓解交通压力。

3. 电力系统优化K短路算法可以用于电力系统优化。

例如，在电力系统中，K短路算法可以用于计算电力传输线路的最短路径，以减少能量损失和提高电力传输效率。

三、K短路算法的优缺点K短路算法有以下优点：1. 可以找到前k短路径，而不仅仅是最短路径。

2. 可以应用于各种类型的图，包括有向图和无向图。

3. 可以应用于各种领域，包括路径规划、交通流量优化和电力系统优化等。

但是，K短路算法也有一些缺点：1. 时间复杂度较高。

K短路算法的时间复杂度为O(knlogn)，其中n是节点数。

因此，当k和n较大时，算法的运行时间会很长。

湖北大学本科毕业论文（设计）题目最短路径算法及其应用姓名学号专业年级指导教师职称2011年 4月 20 日目录绪论 (1)1 图的基本概念 (1)1.1 图的相关定义 (1)1.2 图的存储结构 (2)1.2.1 邻接矩阵的表示 (2)1.2.2 邻接矩阵的相关结论 (3)2 最短路径问题 (3)2.1 最短路径 (4)2.2 最短路径算法 (4)2.2.1Dijkstra算法 (4)2.2.2Floyd算法 (5)3 应用举例 (5)3.1 Dijkstra算法在公交网络中的应用 (5)3.1.1 实际问题描述 (5)3.1.2 数学模型建立 (5)3.1.3 实际问题抽象化 (6)3.1.4 算法应用 (6)3.2 Floyd算法在物流中心选址的应用 (7)3.2.1 问题描述与数学建模 (7)3.2.2 实际问题抽象化 (7)3.2.3 算法应用 (8)参考文献 (10)附录 (11)最短路径算法及其应用摘要最短路径算法的研究是计算机科学研究的热门话题，它不仅具有重要的理论意义，而且具有重要的实用价值。

最短路径问题有广泛的应用，比如在交通运输系统、应急救助系统、电子导航系统等研究领域。

最短路径问题又可以引申为最快路径问题、最低费用问题等，但它们的核心算法都是最短路径算法。

经典的最短路径算法——Dijkstra和Floyd算法是目前最短路径问题采用的理论基础。

本文主要对Dijkstra和Floyd算法进行阐述和分析，然后运用这两个算法解决两个简单的实际问题。

【关键字】最短路径 Dijkstra算法 Floyd算法图论Shortest path algorithms and their applicationsAbstractThe research about the shortest path is a hot issue in computer science. It has both important theoretical significance and important utility value. The shortest path problem has broad application area, such as transport system, rescue system, electronic navigation system and so on. The shortest path problem can be extended to the problem of the fastest path problem and the minimum cost problem. But their core algorithms are all both the shortest path algorithms. The classical algorithms for the shortest path——Dijkstra and Floyd are the theoretical basis for solving the problems of the shortest path. The article mainly through the demonstration and analysis of the Dijkstra and Floyd algorithms, then use the algorithms to solve the two simple practical problems.【keywords】shortest path Dijkstra algorithm Floyd algorithm graph绪论随着知识经济的到来，信息将成为人类社会财富的源泉，网络技术的飞速发展与广泛应用带动了全社会对信息技术的需求，最短路径问题作为许多领域中选择最优问题的基础，在电子导航，交通旅游，城市规划以及电力，通讯等各种管网，管线的布局设计中占有重要的地位。

最短路问题实际案例最短路问题是指在图中找出两个顶点之间的最短路径的问题，其中图可以是有向图或无向图，并且每条边可以有权重。

这个问题是在许多实际案例中都会遇到的。

以下是几个实际案例，其中涉及到最短路问题：1. 导航系统：导航系统是最常见的利用最短路问题的实例。

当用户输入起点和终点时，导航系统会计算出最短路径，并显示给用户。

这个过程中，导航系统需要考虑路程的时间或距离，同时还需要考虑道路的限速和交通情况等因素。

2. 物流配送：物流配送涉及到从一个地点到另一个地点的最短路径。

物流公司需要计算出从货物的起始点到目标点的最短路径，以最快速度将货物送达目的地。

在这个问题中，可能还会有其他限制条件，如运输工具的载重量、路段的通行能力等。

3. 电信网络：电信网络是一个复杂的网络，其中存在着许多节点和边，每个节点代表一个通信设备，边代表设备之间的通信连接。

在设计电信网络时，需要考虑到从一个节点到另一个节点的最短路径，以最小化通信的时延。

这个问题中，还会有其他因素，如网络拓扑的复杂性、网络流量的负载均衡等。

4. 交通规划：交通规划涉及到城市道路网络的设计和优化。

在设计城市交通规划时，需要考虑到不同节点之间的最短路径，以便在城市中建设高效的道路系统。

这个问题中，需要考虑到人口分布、交通流量、环境因素等复杂变量。

5. 谷歌地图：谷歌地图是一种广泛使用最短路径算法的应用。

当用户在谷歌地图上搜索起点和终点时，谷歌地图会计算出最短路径，并给出导航指引。

这个过程中，谷歌地图需要考虑到道路的限速、交通情况和实时路况等因素。

综上所述，最短路问题在许多实际案例中都有应用。

无论是导航系统、物流配送、电信网络、交通规划还是谷歌地图等，都需要计算出最短路径以满足需求。

因此，研究和解决最短路问题在实际应用中具有重要意义。

k短路题解-概述说明以及解释1.引言1.1 概述k短路算法是一种在图论中常用的算法，用于在给定图中找到连接两个节点的最短路径中的前k条路径。

它是一种扩展的最短路径算法，可用于解决诸如路径规划、网络优化等问题。

在日常生活中，我们经常需要找到最短路径来完成一些任务，比如找到最短的驾驶路线、最短的航空航线等。

而通常情况下，我们只需要找到一条最短路径即可。

但是，在某些特殊情况下，我们可能需要找到多条最短路径，这就引出了k短路算法的概念。

k短路算法通过计算图中的每条路径的长度并进行排序，找到前k条最短路径。

这些路径可以根据不同的评价指标进行筛选，比如路径长度、时间成本等。

例如，在交通规划中，我们可能更关注最短时间的路径，而不仅仅是距离最短的路径。

k短路算法的应用场景非常广泛。

除了路径规划和网络优化，它还可以用于网络通信中的路由优化、电力系统中的电力传输等领域。

通过找到多条最短路径，人们可以更好地了解图中的节点之间的关系，以及不同路径之间的差异。

尽管k短路算法在许多领域有着广泛的应用，但它也有一些局限性。

首先，计算复杂度较高，特别是当k值较大时。

其次，由于路径数量的增加，可能导致更复杂的结果解释和分析。

因此，针对不同的问题，选择适当的k值和评价指标非常重要。

综上所述，k短路算法是一种解决最短路径问题的重要工具。

它通过找到连接两个节点的最短路径中的前k条路径，为我们提供了更多的选择和决策依据。

未来，随着人们对路径优化需求的不断增加，k短路算法的发展也将得到进一步的推进，并在更多领域发挥它的作用。

对于使用k短路算法的研究和应用者来说，理解其原理和优缺点非常重要，以便能够充分发挥其优势，解决实际问题。

1.2文章结构1.2 文章结构本文将分为三个部分，分别为引言、正文和结论。

引言部分将概述本文的主题和内容，并介绍k短路算法的背景和相关概念。

同时，将明确本文的目的和重要性，为读者提供全面的了解。

正文部分将详细介绍k短路算法的定义和原理。
