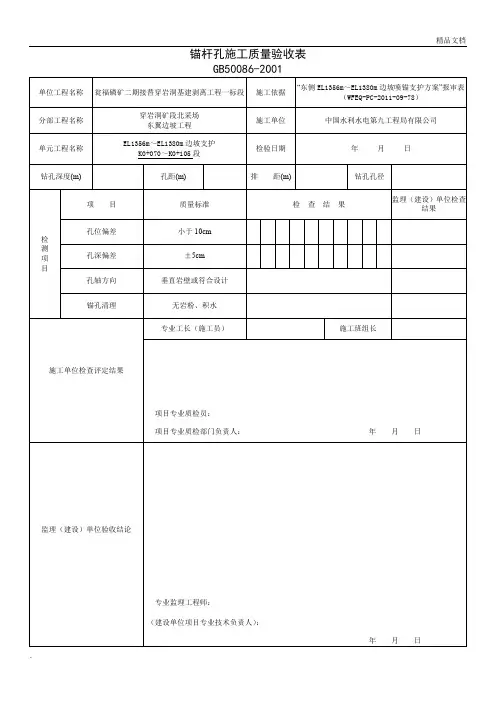

锚杆孔验收表

边坡验收表
(可以直接使用，可编辑实用优秀文档，欢迎下载）
锚杆施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

喷锚支护钢筋网施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

边坡开挖施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

锚孔检查记录表
排水孔检查记录表承建单位：
喷射混凝土厚度检查记录表承建单位：
注：本表由施工单位填写，监理单位、施工单位、租赁单位各存一份。

西部资航水电站工程锚杆施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
喷锚支护钢筋网施工验收表
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
岩石边坡开挖施工验收表
承建单位：合同编号：编号：
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
锚喷支护单元工程质量评定表
承建单位：合同编号：编号：
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
锚喷支护锚杆、钢筋网工序质量评定表
承建单位： 合同编号：
编号：
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
锚喷支护锚杆、钢筋网工序质量评定表
承建单位：合同编号：编号：
说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程
锚孔自检记录表
承建单位：合同编号：编号：
检查人：记录人：
西部资航水电站工程
锚孔监理抽检记录表
监理工程师：西部资航水电站工程
排水孔自检记录表
检查人：记录人：
西部资航水电站工程
排水孔监理抽检记录表
监理工程师：西部资航水电站工程
喷射混凝土厚度检查记录表
监理工程师：。

质检知识培训三、砂浆锚杆施工及注浆步骤要求砂浆锚杆材质为HRB400级钢筋，砂浆强度不低于M25，砂浆锚杆按照设计间排距布孔，采用TZ3A 全液压三臂凿岩台车造孔，钻至设计深度后，用高压风吹孔，清除孔内岩屑、积水。

砂浆锚杆施工工艺流程见图，施工质量标准及检查验收见表1。

表1 锚杆施工质量标准及检查验收表1、施工工艺流程：砂浆锚杆施工工艺流程图2、锚杆注浆步骤及要求注浆材料准备→注浆设备就位→按试验配合比配砂浆→清孔→成孔检查→注浆→锚杆安装→检查→下道工序。

注：砂浆水灰比0.49，稠度100～140mm。

细骨料使用前，已筛除＞2mm的颗粒。

注浆要求：1、水泥砂浆的性能必须满足设计要求。

2、水泥砂浆的配合比应经试验确定。

3、宜采用中细砂，最大粒径小于2.5㎜，使用前应过筛。

4、砂浆材料应计量准确（称量）、拌合均匀，优先采用机械拌合，随拌随用，一次拌合的砂浆应在初凝前用完。

5、使用能连续注浆的锚杆注浆机或砂浆泵注浆，本工程采用的成都申岗GS30EB型灌（注）浆机，出口压力应达到1兆帕，输送能力应达到0.7m³/h。

6、采用“先注浆后插锚杆”的施工方法，注浆管插至孔底，然后退出50～100mm 开始注浆，注浆管随砂浆液注入缓慢匀速拔出，使孔内填满砂浆后，快速插入锚杆，并用砂浆抹平孔口。

7、杆体入岩的长度应符合设计要求。

（大于锚杆长度的95%），锚杆插入困难时可以利用机械顶推或风镐冲击。

当锚杆端部带有螺纹是需注意保护螺纹不被损坏。

8、锚杆安装后，在砂浆凝固前，对锚杆进行保护，避免敲击、碰撞和拉拔锚杆。

9、砂浆锚杆质量除了材质和水泥砂浆强度有关外，水泥砂浆在锚杆孔中的密实度也是重要的因素。

保证注浆饱满的关键有二：一是要将注浆管插到孔底，对注浆管插不到孔底的要进行处理；二是注浆管向外拔出的速度要合适，拔出太快，孔内浆不饱满，拔出太慢，砂浆从管周间隙挤出，造成拔管困难。

最合适的拔管速度是随着注入砂浆对注浆管的推力匀速拔出。

LXB供水二期工程表XX 3.14.1 锚喷支护前岩面处理工序施工质量验收评定表表XX 3.14.1填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护前岩面处理工序施工质量验收与评定。

单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。

2、检验方法与检验数量（1）主控项目项次1：全锚喷支护面用人工或机械清理。

项次2：喷射混凝土厚度标识埋设作为喷射混凝土施工时控制厚度的标记，每间隔10m设1个埋设断面，每断面埋设标识点不少于5个，从拱顶向下间隔布设。

（2）一般项目项次1：岩面清洗要求：喷射混凝土前用高压风水冲洗受喷面；对遇水易潮解、泥化的岩层，则应用高压风清扫岩面。

项次2：现场观察渗水堵排效果。

3、评定标准（1）主控项目检验点100%达到合格质量标准，一般项目逐项70%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定合格。

（2）主控项目检验点100%达到合格质量标准，一般项目逐项90%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定优良。

LXB供水二期工程表XX 3.14.2 锚杆工序施工质量验收评定表表XX 3.14.2填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护单元工程锚杆工序施工质量验收与评定。

单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。

2、检验方法与检验数量（1）主控项目检验方法：项次1：抽检，查看试验资料，项次2：钢尺、测杆量测；项次3：观察检查，项次4：查看试验记录。

检验数量：项次1：按批抽查；项次2、3：抽查10％~15％；项次4：每300根抽查3根。

（2）一般项目检验方法：项次1：钢尺、仪器量测（质量标准如合同、设计文件有相关要求时，按合同约定、设计要求执行）；项次2：罗盘仪、仪器量测；项次3、4：钢尺量测；项次5：现场检查；项次6：查看。

单位工程名称东翼一号辅助运输大巷分部工程名称主体施工单位中煤第四十九工程处执行标准GB50213—2010部位主体0m~3m 工程量3（m）项目经理王玉申专业工长王平施工班组长曾义华主控项目检验项目质量情况1预应力锚杆、锚索的材质、规格、承载力必须符合设计要求。

预应力锚杆、锚索的材质、规格、承载力符合设计要求。

详见报告编号2预应力锚杆、锚索的锚固材料、锚固方式必须符合设计要求。

预应力锚杆、锚索的锚固材料、锚固方式符合设计要求。

详见报告编号检验项目设计值合格标准测点部位检查点检查记录合格率1 2 3 4 53预应力锚杆、锚索的钻孔方向的偏斜角90°不应大于设计值的3º。

顶88100%上左89上右90右墙4预应力锚杆、锚索安装的有效深度7200mm不应小于设计值的95％。

顶7215100%上左7210上右7235右墙5预应力锚杆、锚索锁定后的预应力值150kn不应小于设计值的90％顶151100%上左151上右154右墙一般项目检验项目设计值（mm）合格标准（mm）测点部位检查点检查记录合格率1 2 3 4 51预应力锚杆、锚索的间距、排距的允许偏差间距3000 ±100顶3015100%上左3010上右3050右墙排距3000 ±100顶3015100%上左3035上右3040右墙施工单位检查评定结果检查工程质量符合设计要求及《煤矿井巷工程质量验收规范》（GB50213-2010）规定，评定合格。

施工班组质量验收员：年月日监理（或建设）单位验收结论监理工程师（建设单位代表）：年月日单位工程名称东翼一号辅助运输大巷分部工程名称主体施工单位中煤第四十九工程处执行标准GB50213—2010部位主体3m~6m 工程量3（m）项目经理王玉申专业工长王平施工班组长曾义华主控项目检验项目质量情况1预应力锚杆、锚索的材质、规格、承载力必须符合设计要求。

预应力锚杆、锚索的材质、规格、承载力符合设计要求。

表格编号：水电站工程×××工程锚杆（桩）造孔工序质量检查验收表合同编号：CC/××××单元工程编码：××××××××××表单流水号：01说明：此表为备查表格，承包人须对所列内容逐项检查、核实并签字。

此表一式2份，各存档1份。

一、表格编辑说明：1、此表引用：《水电站锚杆施工质量管理办法（试行）》工建技[2006]193号。

2、此表曾在电站、坝电站试用。

3、增加、删减、调整情况（1）对表头进行了调整，增加了“单元工程编码、监理人”项，将“施工单位”更改为“承包人”，“编号”更改为“表单流水号”。

（2）对表格内容第一行至第三行进行了调整：增加了单元工程名称、部位、单元工程量、施工时段、桩号、高程。

（3）对参建单位名称进行了统一，施工单位：承包人、监理单位：监理人。

（4）对表内最后一行签字栏作了调整。

（5）在表格顶部增加了“集团公司标识”、“表格编号”。

（6）第五行增加“孔径”一项，“检测数量”改为“检测比例”。

（7）增加“设计偏差”。

二、表格使用说明：1、本表由承包人填写、监理人校核。

2、表头中的“合同编号、承包人、监理人”按照合同文件内容填写；“单元工程编码”按照审批确定的单元工程编码填写；表单流水号可以按照部位、时间或总体排序进行填写，由相关单位按实际情况自行决定流水号规则。

3、表格中“单位、分部、分项、单元工程名称”按各建设单位审批确定的内容填写。

4、表格中“施工时段、检查日期、桩号、高程”按实际填写，高程、桩号保留两位小数。

5、单元工程量：填写本单元工程完成的实际工程量，写清楚本验收单元的锚杆型号及根数。

6、施工时段：主要从申请开钻开始至验收合格的时间。

7、总孔数：验收单元的总锚杆数量。

8、检测孔数：每根锚杆都有检查内容，孔位偏差、孔距偏差填表误差控制在10cm以内；孔深偏差控制在±5cm以内，孔深=设计孔深+孔深偏差；倾角偏差控制在±2°以内，倾角=设计倾角+倾角偏差。
