石材幕墙节能计算介绍模板之欧阳光明创编
- 格式:doc
- 大小:201.01 KB
- 文档页数:11

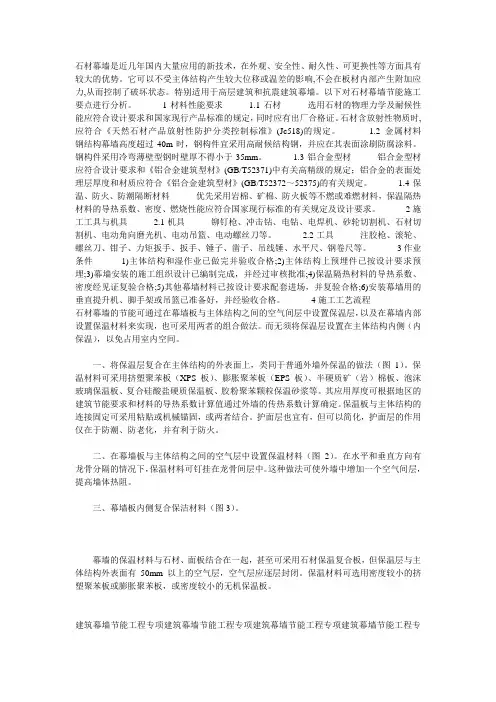

石材幕墙是近几年国内大量应用的新技术,在外观、安全性、耐久性、可更换性等方面具有较大的优势。
它可以不受主体结构产生较大位移或温差的影响,不会在板材内部产生附加应力,从而控制了破坏状态。
特别适用于高层建筑和抗震建筑幕墙。
以下对石材幕墙节能施工要点进行分析。
1材料性能要求 1.1石材选用石材的物理力学及耐候性能应符合设计要求和国家现行产品标准的规定,同时应有出厂合格证。
石材含放射性物质时,应符合《天然石材产品放射性防护分类控制标准》(Jc518)的规定。
1.2金属材料钢结构幕墙高度超过40m时,钢构件宜采用高耐候结构钢,并应在其表面涂刷防腐涂料。
钢构件采用冷弯薄壁型钢时壁厚不得小于35mm。
1.3铝合金型材铝合金型材应符合设计要求和《铝合金建筑型材》(GB/T52371)中有关高精级的规定;铝合金的表面处理层厚度和材质应符合《铝合金建筑型材》(GB/T52372~52375)的有关规定。
1.4保温、防火、防潮隔断材料优先采用岩棉、矿棉、防火板等不燃或难燃材料,保温隔热材料的导热系数、密度、燃烧性能应符合国家现行标准的有关规定及设计要求。
2施工工具与机具 2.1机具铆钉枪、冲击钻、电钻、电焊机、砂轮切割机、石材切割机、电动角向磨光机、电动吊篮、电动螺丝刀等。
2.2工具注胶枪、滚轮、螺丝刀、钳子、力矩扳手、扳手、锤子、凿子、吊线锤、水平尺、钢卷尺等。
3作业条件1)主体结构和湿作业已做完并验收合格;2)主体结构上预埋件已按设计要求预埋;3)幕墙安装的施工组织设计已编制完成,并经过审核批准;4)保温隔热材料的导热系数、密度经见证复验合格;5)其他幕墙材料已按设计要求配套进场,并复验合格;6)安装幕墙用的垂直提升机、脚手架或吊篮已准备好,并经验收合格。
4施工工艺流程石材幕墙的节能可通过在幕墙板与主体结构之间的空气间层中设置保温层,以及在幕墙内部设置保温材料来实现,也可采用两者的组合做法。
而无须将保温层设置在主体结构内侧(内保温),以免占用室内空间。
石材幕墙设计计算书设计:校对:审核:批准:装饰有限公司二〇一〇年二月目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范: (1)1.2 建筑设计规范: (1)1.3 金属板及石材规范: (1)1.4 钢材规范: (1)1.5 胶类及密封材料规范: (1)1.6 相关物理性能等级测试方法: (2)1.7 《建筑结构静力计算手册》(第二版) (2)1.8 土建图纸: (2)2 差不多参数 (2)2.1 幕墙所在地区 (2)2.2 地面粗糙度分类等级 (2)2.3 抗震设防 (2)3 幕墙承受荷载计算 (3)3.1 风荷载标准值的计算方法 (3)3.2 计算支撑结构时的风荷载标准值 (4)3.3 计算面板材料时的风荷载标准值 (4)3.4 垂直于幕墙平面的分布水平地震作用标准值 (5)3.5 作用效应组合 (5)4 幕墙立柱计算 (5)4.1 立柱型材选材计算 (6)4.2 确定材料的截面参数 (7)4.3 选用立柱型材的截面特性 (8)4.4 立柱的抗弯强度计算 (8)4.5 立柱的挠度计算 (9)4.6 立柱的抗剪计算 (9)5 幕墙横梁计算 (10)5.1 横梁型材选材计算 (10)5.2 确定材料的截面参数 (12)5.3 选用横梁型材的截面特性 (13)5.4 幕墙横梁的抗弯强度计算 (13)5.5 横梁的挠度计算 (14)5.6 横梁的抗剪计算 (14)6 短槽式(托板)连接石材的选用与校核 (15)6.1 石材板块荷载计算 (16)6.2 石材的抗弯设计 (16)6.3 短槽托板在石材中产生的剪应力校核 (17)6.4 短槽托板剪应力校核 (17)7 连接件计算 (18)7.1 横梁与立柱间焊接强度计算 (18)7.2 立柱与主结构连接 (19)8 幕墙埋件计算(土建预埋) (21)8.1 荷载标准值计算 (21)8.2 埋件计算 (22)8.3 锚板总面积校核 (22)8.4 锚筋长度计算: (23)9 幕墙焊缝计算 (23)9.1 受力分析 (23)9.2 焊缝特性参数计算 (23)9.3 焊缝校核计算 (24)10 石材幕墙幕墙胶类及伸缩缝计算 (24)10.1 立柱连接伸缩缝计算 (25)10.2 耐侯胶胶缝计算 (25)石材幕墙设计计算书1计算引用的规范、标准及资料1.1幕墙设计规范:《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-20011.2建筑设计规范:《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《混凝土结构后锚固技术规程》 JGJ145-2004《建筑钢结构焊接技术规程》 JGJ81-2002《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订)《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《民用建筑设计通则》 GB50352-20051.3金属板及石材规范:《干挂饰面石材及其金属挂件》 JC830.1、2-2005《天然板石》 GB/T18600-2009《天然大理石建筑板材》 GB/T19766-2005《天然花岗石建筑板材》 GB/T18601-2009 1.4钢材规范:《建筑结构用冷弯矩形钢管》 JG/T178-2005《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999 1.5胶类及密封材料规范:《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《石材用建筑密封胶》 JC/T883-2001 1.6相关物理性能等级测试方法:《居住建筑节能检测标准》 JGJ132-2009《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑门窗空气隔声性能分级及检测方法》 GB/T8485-2008《建筑装饰装修工程施工质量验收规范》 GB50210-20011.7《建筑结构静力计算手册》(第二版)1.8土建图纸:2差不多参数2.1幕墙所在地区;2.2地面粗糙度分类等级幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2001)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和都市郊区; C类:指有密集建筑群的都市市区;D类:指有密集建筑群且房屋较高的都市市区;依照上面分类标准,本工程按C类地形考虑。
建设工程施工常用规范、标准目录
欧阳光明(2021.03.07)
(截止2017年12月31日)
一、常用设计规范
二、地基与基础常用规范、标准一览表
三、主体常用规范、标准一览表
四、装饰装修常用规范、标准一览表
五、节能与环保常用规范、标准一览表
六、防水与防腐常用规范、标准一览表
七、给排水与采暖常用规范、标准一览表
八、电气常用规范、标准一览表
九、智能常用规范、标准一览表
十、通风与空调常用规范、标准一览表
十一、电梯安装常用规范、标准一览表
十二、施工质量验收常用规范、标准一览表
十三、消防安装常用规范、标准一览表
十四、施工安全常用规范、标准一览表
十五、建筑材料常用规范、标准一览表
十六、检测常用规范、标准一览表
十七、市政常用规范、标准一览表
*欧阳光明*创编 2021.03.07。
建筑幕墙安全技术要求欧阳光明(2021.03.07)为加强建筑幕墙建设和维护管理,提高安全性能,保障公共安全,根据《中华人民共和国建筑法》、《建设工程质量管理条例》和《建设工程勘察设计管理条例》等有关法律、法规以及相关工程建设标准规定,提出以下技术要求:1使用范围1.1中小学、托儿所、幼儿园、青少年宫和养老院二层以上部位不得采用玻璃或石材幕墙。
住宅、医院的新建、改建、扩建工程以及立面改造工程不宜采用玻璃或石材幕墙。
[条文说明:该条是对使用范围作了规定。
禁止使用的建筑其使用对象概括为:幼的、小的、老的、弱的。
这类人群的民事能力低,应属于保护对象,此外该类建筑外立面也无须夸张耀眼。
为何禁止?本要求的核心思路就是注重安全。
对住宅和医院类建筑不提倡使用,对有些高档及高层的楼盘,如果要使用就必须按此技术要求执行,目的是减少破裂,即使破裂也不要坠落伤人物。
这里要注意两点:1、只规定了石材和玻璃幕墙不得使用。
对玻璃幕墙的定义大家都清楚。
对石材幕墙的定义是:面板材料为天然建筑石材的建筑幕墙。
也就是说石材幕墙涵盖了花岗岩、大理石、砂岩、洞石等天然的板材。
金属板幕墙如铝板、铝塑板、彩钢板及各类人造板的幕墙是可用的。
但有的幕墙是由多种面板组合的,如果有石材面板也应归入此范围内。
2、对住宅、医院类建筑不提倡使用玻璃和石材幕墙。
考虑到部分住宅\医院建筑为高层及超高层,外立面围护结构采用幕墙是首选的。
从发生的事故看,均为幕墙的面层材料(玻璃、花岗岩)发生破裂坠落,整个幕墙倒塌是不会发生的。
就连汶川大地震也未发生整个幕墙倒塌。
本要求着重于技术层面的要求。
只有通过制订措施、加强管理,提高幕墙的技术含量,从设计、选材、施工、检测验收各环节把关,完全可以做到幕墙的面层材料不破裂坠落。
对此类建筑如果使用了玻璃和石材幕墙,就得按2。
1条规定进行结构安全性论证。
尤其是很多住宅使用大量的线条造型、大量的倒挂石材板,不按照该要求隐患很大。
1.2 在T形路口正对直线路段处,不得采用玻璃幕墙。
***路西侧***路北侧商住楼项目幕墙节能计算书计算人:校核人:审核人:***2020年6月5日目录第一章、计算依据及说明 (3)一、工程概况说明 (3)二、设计依据 (3)1 相关规范 (3)第二章、居住建筑-透光幕墙热工计算 (5)一、相关参数及规定 (5)1 热工计算环境边界条件 (5)2 计算所遵循的规范规定 (6)二、幕墙系统结构基本参数 (9)1 建筑概况 (9)2 计算单元参数 (9)3 框传热系数相关参数 (9)三、玻璃的传热系数U值的计算 (10)1 计算理论及依据 (10)2 换热系数计算 (11)3 多层玻璃系统材料的固体热阻 (12)4 多层玻璃系统内部气体间层的热阻 (12)四、幕墙系统框的传热系数U值的计算 (15)1 框的传热系数U f (15)2 幕墙系统框与玻璃结合处的线传热系数ψ (17)五、幕墙系统整体的传热系数U值 (17)六、太阳光透射比及计算单元的遮阳系数 (19)1 太阳光总透射比g t (19)2 幕墙系统计算单元的遮阳系数 (21)3 幕墙系统计算单元可见光透射比计算 (21)七、结露计算 (22)1 水表面的饱和水蒸气压计算 (22)2 在空气相对湿度f下,空气的水蒸气压计算 (23)3 空气的结露点温度计算 (23)4 幕墙系统玻璃内表面的计算温度 (23)第三章、居住建筑-非透光幕墙热工计算 (25)一、相关参数及规定 (25)1 热工计算环境边界条件 (25)2 计算所遵循的规范规定 (25)二、幕墙结构基本参数 (27)1 建筑概况 (27)2 计算单元参数 (28)三、幕墙保温计算 (28)1 设计依据 (28)2 围护结构的传热阻 (28)3 U值计算 (29)四、结露计算 (29)1 水表面的饱和水蒸气压计算 (29)2 在空气相对湿度f下,空气的水蒸气压计算 (30)3 空气的结露点温度计算 (30)4 围护结构内表面的计算温度 (30)第四章、居住建筑-非透光幕墙热工计算 (32)一、相关参数及规定 (32)1 热工计算环境边界条件 (32)2 计算所遵循的规范规定 (32)二、幕墙结构基本参数 (34)1 建筑概况 (34)2 计算单元参数 (35)三、幕墙保温计算 (35)1 设计依据 (35)2 围护结构的传热阻 (35)3 U值计算 (36)四、结露计算 (36)1 水表面的饱和水蒸气压计算 (36)2 在空气相对湿度f下,空气的水蒸气压计算 (37)3 空气的结露点温度计算 (37)4 围护结构内表面的计算温度 (37)幕墙结构计算书第一章、计算依据及说明一、工程概况说明工程名称:***路西侧***路北侧商住楼项目工程所在地:***二、设计依据1相关规范1.1幕墙设计规范1.2建筑设计规范1.3建筑节能规范1.4土建图纸:第二章、居住建筑-透光幕墙热工计算一、相关参数及规定1热工计算环境边界条件计算依据说明:GB50176-2016《民用建筑热工设计规范》新规范条文如下:C.5.2条:计算门窗、幕墙传热系数时,应采用建筑工程所在地的冬季计算参数,所采用的边界条件应根据冬季计算参数按照现行行业标准JGJ/T151《建筑门窗玻璃幕墙热工计算规程》的规定计算确定。

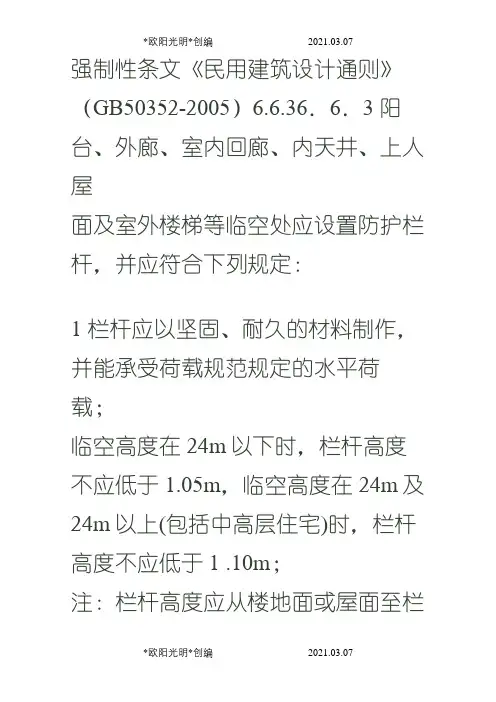

强制性条文《民用建筑设计通则》(GB50352-2005)6.6.36.6.3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:1 栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载;临空高度在24m以下时,栏杆高度不应低于1.05m,临空高度在24m及24m以上(包括中高层住宅)时,栏杆高度不应低于1 .10m;注:栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算,如底部有宽度大于或等于0.22m,且高度低于或等于0.45m的可踏部位,应从可踏部位顶面起计算。
03 栏杆离楼面或屋面0.10m高度内不宜留空;04 住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造,当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m;05 文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于0.11m。
·防护栏杆国家强制性标准汇编发布日期:2006-10-25中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
欧阳光明(2021.03.07)本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则(试行)GB19 建筑结构荷载规范 JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。
3 术语3.1 楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
3.2 踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.3.3 扶手(Handrail)附在墙上或栏杆上的长条配件.3.4 栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.3.5 楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
幕墙系统热工计算热工计算建筑幕墙作为主体结构的外围护体系,和建筑物一样,要满足安全、适用、耐久性的要求。
为了满足建筑设计中的保温节能要求,我们根据现有建筑热工设计规范及《公共建筑节能设计标准》等有关标准,对本工程幕墙体系的热工性能进行了设计与计算。
一、设计依据本项目的计算参考以下相关规范及资料:1.1《民用建筑热工设计规范》…………………………………GB50176—931.2《夏热冬冷地区居住建筑节能设计标准》…………………GBJ134—20011.3《住宅建筑节能设计标准》…………………………………J10044—20001.4《玻璃幕墙工程技术规范》…………………………………JGJ102—20031.5《公共建筑节能设计标准》…………………………………GB50189-2005二、计算分析1、围护结构传热系数和遮阳系数限值2、围护体系热的最小传热阻m in.0R按照《民用建筑热工设计规范》,最小传热阻系指围护结构在规定的室外计算温度和室内计算温度条件下,为保证围护结构内表面温度不低于室内空气露点,从而避免结露,同时避免人体与内表面之间的辐射换热过多而引起的不舒适感所必须的传热阻。
按照《民用建筑热工设计规范》GB 50176-93 第4.1.1条 设置集中采暖的建筑物,其围护结构的传热阻应根据技术经济比较确定,且应符合国家有关节能标准的要求,其最小传热阻应按下式计算确定:[]i e i min .0R t n)t t (R ∆-=式 中:m in .0R ---- 围护结构最小传热阻(m 2·K/W)i t ---- 冬季室内计算温度(0C ),一般居住建筑取180C e t ---- 围护结构冬季室外计算温度(0C ); n ---- 温差修正系数;i R ---- 围护结构内表面换热阻;[t ∆]---- 室内空气与围护结构内表面之间的温差(0C )。
3、各种材料K 值计算(1)查《民用建筑热工设计规范》GB 50176-93,得到围护体系的传热阻计算公式如下:R R R R e i 0++=(附3.1)式 中:0R ---- 围护体系热阻,m 2·K/W;i R ---- 内表面换热阻,m 2·K/W,应按本附录附表3.1采用; e R ---- 外表面换热阻,m 2·K/W,应按本附录附表3.2采用;R ---- 材料层的热阻,m 2·K/W 。

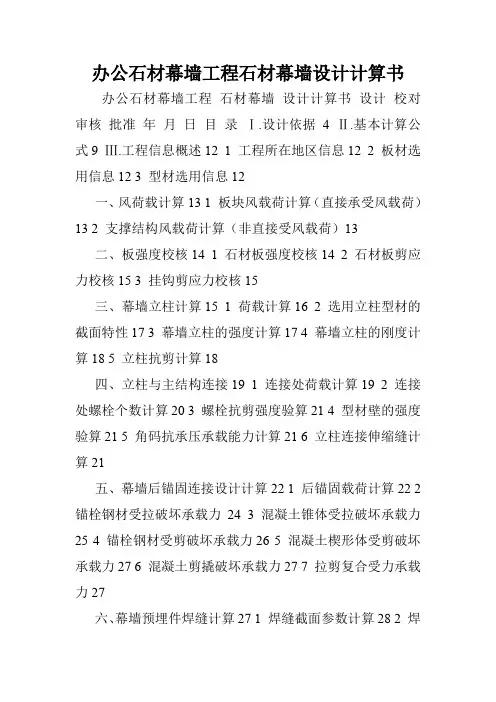

办公石材幕墙工程石材幕墙设计计算书办公石材幕墙工程石材幕墙设计计算书设计校对审核批准年月日目录Ⅰ.设计依据 4 Ⅱ.基本计算公式9 Ⅲ.工程信息概述12 1 工程所在地区信息12 2 板材选用信息12 3 型材选用信息12一、风荷载计算13 1 板块风载荷计算(直接承受风载荷)13 2 支撑结构风载荷计算(非直接受风载荷)13二、板强度校核14 1 石材板强度校核14 2 石材板剪应力校核15 3 挂钩剪应力校核15三、幕墙立柱计算15 1 荷载计算16 2 选用立柱型材的截面特性17 3 幕墙立柱的强度计算17 4 幕墙立柱的刚度计算18 5 立柱抗剪计算18四、立柱与主结构连接19 1 连接处荷载计算19 2 连接处螺栓个数计算20 3 螺栓抗剪强度验算21 4 型材壁的强度验算21 5 角码抗承压承载能力计算21 6 立柱连接伸缩缝计算21五、幕墙后锚固连接设计计算22 1 后锚固载荷计算22 2 锚栓钢材受拉破坏承载力24 3 混凝土锥体受拉破坏承载力25 4 锚栓钢材受剪破坏承载力26 5 混凝土楔形体受剪破坏承载力27 6 混凝土剪撬破坏承载力27 7 拉剪复合受力承载力27六、幕墙预埋件焊缝计算27 1 焊缝截面参数计算28 2 焊缝强度计算28七、幕墙横梁计算29 1 选用横梁型材的截面特性29 2 幕墙横梁的强度计算30 3 幕墙横梁的抗剪强度计算31 4 幕墙横梁的刚度计算33八、横梁与立柱连接件计算33 1 连接部位荷载计算33 2 连接处焊缝的强度计算34 公寓式办公石材幕墙工程石材幕墙设计计算书Ⅰ.设计依据①幕墙设计规范铝合金结构设计规范GB50429-2007 玻璃幕墙工程技术规范JGJ102-2003 点支式玻璃幕墙工程技术规程CECS127-2001 点支式玻璃幕墙支承装置JG138-2001 吊挂式玻璃幕墙支承装置JG139-2001 建筑玻璃应用技术规程JGJ113-2009 建筑瓷板装饰工程技术规程CECS10198 建筑幕墙GB/T21086-2007 采暖通风与空气调节设计规范GB50019-2003 地震震级的规定GB/T17740-1999 钢结构防火涂料GB14907-2002 钢结构设计规范GB50017-2003 高层民用建筑钢结构技术规范JGJ99-98 高层建筑混凝土结构技术规程JGJ3-2002 高层民用建筑设计防火规范GB50045-952005年版高处作业吊蓝GB19155-2003 金属与石材幕墙工程技术规范JGJ133-2001 ②建筑设计规范工程抗震术语标准JGJ/T97-95 工程网络计划技术规程JGJ/T121-99 公共建筑节能设计标准GB50189-2005 混凝土结构后锚固技术规程JGJ145-2004 混凝土结构设计规范GB50010-2010 混凝土用膨胀型、扩孔型建筑锚栓JG160-2004 既有居住建筑节能改造技术规程JGJ129-2004 建筑表面用有机硅防水剂JC/T902-2002 建筑材料放射性核素限量GB6500-2010 建筑防火封堵应用技术规程CECS1542003 建筑钢结构焊接技术规程JGJ81-2002 建筑隔声评价标准GB/T50121-2005 建筑工程抗震设防分类标准GB50223-2008 建筑工程预应力施工规程CECS1802005 建筑结构荷载规范GB50009-2012 建筑结构可靠度设计统一标准GB50068-2001 建筑抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2010 建筑设计防火规范GB50016-2006 建筑物防雷设计规范GB50057-2010 冷弯薄壁型钢结构技术规范GB50018-2002 民用建筑隔声设计规范GB50018-2010 民用建筑热工设计规范GB50176-93 民用建筑设计通则GB50352-2005 膜结构技术规程CECS1582004 夏热冬冷地区居住建筑节能设计标准JGJ134-2010 夏热冬暖地区居住建筑节能设计标准JGJ75-2003 预应力筋用锚具、夹具和连接器应用技术规程JGJ85-2010 中国地震动参数区划图GB18306-2001 中国地震烈度表GB/T17742-2008 建筑制图标准GB/T 50104-2001 建筑结构静力计算手册第二版③铝材规范建筑用隔热铝合金型材-穿条式JG/T175-2005 建筑用铝型材、铝板氟碳涂层JG/T133-2000 铝合金建筑型材第1部分基材GB5237.1-2008 铝合金建筑型材第2部分阳极氧化、着色型材GB5237.2-2008 铝合金建筑型材第3部分电泳涂漆型材GB5237.3-2008 铝合金建筑型材第4部分粉末喷涂型材GB5237.4-2008 铝合金建筑型材第5部分氟碳漆喷涂型材GB5237.5-2008 铝合金建筑型材第6部分隔热型材GB5237.6-2004 铝及铝合金彩色涂层板、带材YS/T431-2000 一般工业用铝及铝合金板、带材GB/T3880.1~3-2006 铝型材截面几何参数算法及计算机程序要求YS/T437-2000 有色电泳涂漆铝合金建筑型材YS/T459-2003 变形铝及铝合金牌号表示方法GB/T16474-1996 变形铝及铝合金状态代号GB/T16475-2008 变形铝及铝合金化学成份GB/T3190-2008 建筑装饰用铝单板GB/T23443-2009 ④金属板及石材规范干挂饰面石材及其金属挂件JC830.1、2-2005 建筑装饰用微晶玻璃JC/T872-2000 建筑幕墙用瓷板JG/T217-2007 建筑瓷板装饰工程技术规范CECS10198 铝幕墙板、板基YS/T429.1-2000 铝幕墙板、氟碳喷漆铝单板YS/T429.2-2000 建筑幕墙用铝塑复合板GB/T17748-2008 铝塑复合板用铝带YS/T432-2000 天然板石GB/T18600-2001 天然大理石荒料JC/T202-2001 天然大理石建筑板材GB/T19766-2005 天然花岗石荒料JC/T204-2001 天然花岗石建筑板材GB/T18601-2001 天然花岗石板材GB/T18601-2009 天然石材统一编号GB/T17670-2008 天然石材术语GB/T13890-2008 建筑装饰工程石材应用技术规范DB 11/T512-2007 ⑤钢材规范钢分类GB/T13304.1、2-2008 钢铁牌号表示方法GB/T221 -2008 钢及合金术语GB/T20566-2006 建筑结构用冷弯矩形钢管JG/T178-2005 不锈钢棒GB/T1220-2007 不锈钢冷轧钢板和钢带GB/T3280-2007 不锈钢冷加工钢棒GB/T4226-1984 不锈钢热轧钢板和钢带GB/T4237-2007 不锈钢丝GB/T4240-2009 建筑用不锈钢绞线JG/T200-2007 不锈钢小直径无缝钢管GB/T3090-2000 擦窗机GB19154-2003 彩色涂层钢板及钢带GB/T12754-2006 低合金钢焊条GB/T5118-1995 低合金高强度结构钢GB/T1591-2008 建筑幕墙用钢索压管接头JG/T201-2007 耐候结构钢GB/T4171-2008 高碳铬不锈钢丝YB/T0961997 焊接结构用耐候钢GB/T4172-2000 合金结构钢GB/T3077-1999 结构用无缝钢管GB/T8162-2008 金属覆盖层钢铁制品热镀锌层技术要求GB/T13912-2002 冷拔异形钢管GB/T3094-2000 碳钢焊条GB/T5117-1999 碳素结构钢GB/T700-2006 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB912-2008 碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T3274-2007 优质碳素结构钢GB/T699-1999 预应力筋用锚具、夹具和连接器GB/T14370-2000 不锈钢和耐热钢牌号及化学成分GB/T20878-2007 碳素结构钢冷轧钢板和钢带GB/T11253-2007 建筑装饰用搪瓷钢板JG/T234-2008 ⑥胶类及密封材料规范建筑密封材料术语GB/T14682-2006 建筑密封胶分级及要求GB/T22083-2008 丙烯酸酯建筑密封胶JC/T484-2006 幕墙玻璃接缝用密封胶JC/T882-2001 彩色涂层钢板用建筑密封胶JC/T884-2001 石材用建筑密封胶GB/T23261-2009 丁基橡胶防水密封胶粘带JC/T942-2004 干挂石材幕墙用环氧胶粘剂JC/T887-2001 非结构承载用石材粘胶剂JC/T989-2006 工业用橡胶板GB/T5574-1994 混凝土建筑接缝用密封胶JC/T881-2001 建筑窗用弹性密封剂JC485-2007 建筑密封材料试验方法GB/T13477.1~20-2002 建筑用防霉密封胶JC/T885-2001 建筑用硅酮结构密封胶GB16776-2005 建筑用岩棉、矿渣棉绝热制品GB/T19686-2005 建筑用硬质塑料隔热条JG/T174-2005 建筑装饰用天然石材防护剂JC/T973-2005 聚氨酯建筑密封胶JC/T482-2003 聚硫建筑密封胶JC/T483-2006 丙烯酸建筑密封胶JC/T484-2006 绝热用岩棉、矿棉及其制品GB/T11835-2007 绝热用硬质酚醛泡沫制品PF GB/T20974-2007 建筑绝热用聚氨酯泡沫塑料GB/T21558-2008 硫化橡胶或热塑性橡胶撕裂强度的测定GB/T529-1999 石材用建筑密封胶GB23261-2009 橡胶袖珍硬度计压入硬度试验方法GB/T531-1999 修补用天然橡胶胶粘剂HG/T3318-2002 中空玻璃用弹性密封胶JC/T486-2001 中空玻璃用丁基热熔密封胶JC/T914-2003 中空玻璃用复合密封胶条JC/T1022-2007 ⑦门窗及五金件规范封闭型沉头抽芯铆钉GB/T12616-2004 封闭型平圆头抽芯铆钉GB/T12615-2004 紧固件螺栓和螺钉GB/T5277-1985 紧固件公差螺栓、螺钉、螺柱和螺母GB/T3103.1-2002 紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1-2000 紧固件机械性能螺母、粗牙螺纹GB/T3098.2-2000 紧固件机械性能螺母、细牙螺纹GB/T3098.4-2000 紧固件机械性能自攻螺钉GB/T3098.5-2000 紧固件机械性能不锈钢螺栓、螺钉、螺柱GB/T3098.6-2000 紧固件机械性能不锈钢螺母GB/T3098.15-2000 紧固件机械性能抽芯铆钉GB/T3098.19-2004 紧固件术语盲铆钉GB/T3099-2004 紧固件螺栓、螺钉、螺柱和螺母通用技术条件GB/T16938 -2008 铝合金门窗GB/T8478-2008 螺纹紧固件应力截面积和承载面积GB/T16823.1-1997 十字槽盘头螺钉GB/T818-2000 地弹簧QB/T3884-1999 铝合金门插锁QB/T3885-1999 平开铝合金窗把手QB/T3886-1999 铝合金撑挡QB/T3887-1999 铝合金窗不锈钢滑撑QB/T3888-1999 铝合金门窗拉手QB/T3889-1999 铝合金窗锁QB/T3900-1999 铝合金门锁QB/T3901-1999 推拉铝合金门用滑轮QB/T3902-1999 闭合器QB/T3893-1999 外装门锁QB/T2473-2000 弹子插芯门锁GB/T2474-2000 叶片门锁QB/T2475-2000 球型门锁QB/T2476-2000 铜合金铸件GB/T13819-1992 锌合压铸件GB/T13821-1992 铝合金压铸件GB/T15114-2009 铸件尺寸公差与机械加工余量QB/T6414-1999 建筑门窗五金件插销JG214-2007 建筑门窗五金件传动机构用执手JG124-2007 建筑门窗五金件旋压执手JG213-2007 建筑门窗五金件合页铰链JG125-2007 建筑门窗五金件传动锁闭器JG126-2007 建筑门窗五金件滑撑JG127-2007 建筑门窗五金件滑轮JG129-2007 建筑门窗五金件多点锁闭器JG215-2007 建筑门窗五金件撑挡JG128-2007 建筑门窗五金件通用要求JG212-2007 建筑门窗五金件单点锁闭器JG130-2007 建筑门窗内平开下悬五金系统JG168-2004 钢塑共挤门窗JG207-2007 电动采光排烟窗JG189-2006 ⑧相关物理性能级测试方法玻璃幕墙工程质量检验标准JGJ/T139-2001 玻璃幕墙光学性能GB/T18091-2000 采暖居住建筑节能检验标准JGJ132-2001 彩色涂层钢板及钢带试验方法GB/T13448-2006 钢结构工程施工质量验收规范GB50205-2001 混凝土结构工程施工质量验收规范GB50204-2002 建筑防水材料老化试验方法GB/T18244-2000 建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-2007 建筑幕墙抗震性能振动台试验方法GB/T18575-2001 建筑幕墙平面内变形性能检测方法GB/T18250-2000 建筑外门窗保温性能分级及检测方法GB/T8484-2008 建筑外窗采旋光性能分级及检测方法GB/T11976-2008 建筑外窗抗风压性能分级及检测方法GB/T7106-2002 建筑门窗空气声隔声性能分级及检测方法GB/T8485-2008 建筑外窗气密性能分级及检测方法GB/T7107-2002 建筑外窗水密性能分级及检测方法GB/T7108-2002 建筑装饰装修工程质量验收规范GB50210-2001 金属材料室温拉伸试验方法GB/T228-2002 Ⅱ.基本计算公式 1.场地类别划分地面粗糙度可分为A、B、C、D四类--A类指近海海面和海岛、海岸、湖岸及沙漠地区;--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;--C类指有密集建筑群的城市市区;--D 类指有密集建筑群且房屋较高的城市市区。
某建筑外装修石材幕墙设计计算书范本(doc 29页)石材幕墙设计计算书设计:校对:审核:批准:装饰有限公司二〇一〇年二月石材幕墙设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范:《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-20011.2建筑设计规范:《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《混凝土结构后锚固技术规程》 JGJ145-2004《建筑钢结构焊接技术规程》 JGJ81-2002《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《民用建筑设计通则》 GB50352-20051.3金属板及石材规范:《干挂饰面石材及其金属挂件》 JC830.1、2-2005《天然板石》 GB/T18600-2009《天然大理石建筑板材》 GB/T19766-2005《天然花岗石建筑板材》 GB/T18601-20091.4钢材规范:《建筑结构用冷弯矩形钢管》 JG/T178-2005《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-19991.5胶类及密封材料规范:《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《石材用建筑密封胶》 JC/T883-20011.6相关物理性能等级测试方法:《居住建筑节能检测标准》 JGJ132-2009《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑门窗空气隔声性能分级及检测方法》 GB/T8485-2008《建筑装饰装修工程施工质量验收规范》 GB50210-20011.7《建筑结构静力计算手册》(第二版)1.8土建图纸:2 基本参数2.1幕墙所在地区;2.2地面粗糙度分类等级幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2001)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区;依照上面分类标准,本工程按C类地形考虑。
深圳市建设工程计价费率标准(2018)欧阳光明(2021.03.07)一、总则(一)本费率标准根据《深圳市建设工程计价规程(2017)》、《建设工程工程量清单计价规范》(GB50500-2013)和《深圳市建筑安装工程费用项目组成》所规定的有关项目的特征及内容编制而成,所公布费率包括参考范围和推荐费率。
(二)本费率标准适用于依据《深圳市建设工程计价规程》等计价标准编制建设工程造价成果文件,确定工程造价。
(三)除另有规定外,编制招标控制价应当依据本费率标准的推荐费率计算。
(四)投标人编制投标报价时不宜超出本费率标准规定的各项目费率参考范围。
(五)部分费用项目未公布推荐费率,使用时应根据招标文件的要求在费率参考范围中确定合适的费率进行计算。
二、分部分项工程费(一)企业管理费1.综合单价构成中的企业管理费计算公式如下:企业管理费:E=(人工费A机械费C×0.1)×企业管理费费率a2.根据目前本市建筑施工企业管理水平的实际情况,不区分专业工程,企业管理费费率参考范围为11%~27%,推荐费率为18%。
(二)利润1.综合单价构成中的利润计算公式为:利润:F=(人工费A+材料费B+机械费C+企业管理费E)×利润率b2.根据国家公布的行业利润率水平和目前本市建筑施工企业的实际赢利情况,不区分专业工程,利润率参考范围为1%~9%,推荐费率为5%。
采用装配式(预制率达到15%以上,装配率达到30%以上)等新技术、新工艺的利润率参考范围和推荐费率可适当提高1%~2%。
三、措施项目费(一)安全文明施工措施费计算公式:安全文明施工措施费I=(X+Y1+Y2+Y3+Y4+Z)×费率i其中:X-分部分项工程费;Y1、Y2、Y3、Y4-分别为措施项目费中的“混凝土/钢筋混凝土模板及支架费”、“脚手架费”、“垂直运输机械费”、“大型机械设备进出场及安拆费”;Z-其他项目费;i-安全文明施工措施费费率,区分专业工程特征如表1所示,需跨专业借用子目时,应统一按发包项目的主体工程相应费率计算。
建筑石材幕墙节能研究建筑石材幕墙节能研究今天,随着节能减排成为世界各国的热点话题,建筑领域也在追求节能减排方面做出努力。
建筑石材幕墙作为十分重要的建筑外墙饰面材料,其节能性能显得尤为重要。
本文将对建筑石材幕墙在节能方面的应用状况进行探究,并对其节能性能做出分析和评价。
建筑石材幕墙节能原理建筑石材幕墙在节能方面有两个主要贡献:一是隔热,二是反射。
隔热作用得益于建筑石材本身的特性。
石材本身的热传导系数极小,因此可以有效减缓室内热量向室外传递,从而减少室内冷热负荷,提高室内节能效果。
此外,石材材料还可以有效遮蔽大气温差,起到一定的调节室内外温度的作用。
反射作用则来自于建筑石材幕墙的颜色。
建筑石材幕墙为坚硬岩石材料,其颜色也通常较为深沉。
这样,建筑石材幕墙便可以吸收较多的太阳辐射,从而减少夏季阳光直射造成的室内热量,提高室内舒适度。
建筑石材幕墙节能性能分析建筑石材幕墙作为一种高效的建筑外墙饰面材料,其节能性能表现在以下几个方面。
一、有效隔热石材硬度大、密度大、热传导系数小,在阳光强度较高时可有效减缓室外热量传递至室内,降低室内冷负荷,提高室内节能效果,从而可在保证建筑安全和气密性等方面的性能前提下,能达到理想温度调节效果。
二、拒水防潮石材幕墙的防水作用强,可有效避免水在墙体内部积聚,进而防止冷、热桥的产生,节约能源消耗,提高墙体防雨、防水、防潮性能。
三、提高室内舒适度石材丰富的纹理、色彩、规格、形状,耐久性好,不易老化、变形,美观大方,从而有效提高室内的舒适度,不仅增强建筑的艺术感,而且能减少室内空气对热量的吸收和散失,使室内温度更加稳定,减少供暖负担,实现节能减排。
四、低维护石材幕墙不仅具有良好的耐久性和防腐防火性能,还具有较大的抗污染和耐腐蚀性,减少了长期的维护成本。
建筑石材幕墙节能应用现状建筑石材幕墙因其良好的防雨、防风、隔热、防火、防腐、防蚀等多种优点,在节能环保方面得到广泛应用。
在中国,目前石材幕墙行业正处于快速发展的阶段,进口石材产品和国内外合资企业墙厂石材产品加工的厂家越来越多,石材产品的品种愈发丰富、规格尺寸愈发精确,同时提高了石材饰面产品的使用品质和安全性能,在绿色建筑领域和建筑节能方面,也取得了不小的成果。
XXXXXXXX石材幕墙工程热工计算书计算:审核:批准:XXXXXXXX公司二〇一二年三月五日石材幕墙热工计算书1、计算引用的规范、标准及资料《建筑幕墙》 GB/T21086-2007《民用建筑热工设计规范》 GB50176-93《公共建筑节能设计标准》 GB50189-2005《民用建筑节能设计标准(采暖居住建筑部分)》 JGJ26-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-200312、《公共建筑节能设计标准》中传热系数的规定工程地点为深圳市,地区类别属于夏热冬暖地区,依GB50176-93规定传热系数现值如下表所示:表4.2.2-5 夏热冬暖地区围护结构传热系数和遮阳系数限值3、幕墙的结构组成:第1层材料为:加气混凝土,厚度为:300mm,导热系数为:0.19W/m·K(GB50176-93附表4.1);第2层材料为:花岗石,厚度为:30mm,导热系数为:3.49W/m·K;4、幕墙保温计算4.1围护结构的传热阻按《民用建筑热工设计规范》(GB50176-93)设计计算:Ro =Ri+R+Re……附2.4[GB50176-93]在上面的公式中:Ro:围护结构的传热阻(m2·K/W);Ri:围护结构内表面换热阻,按规范取0.11m2·K/W(GB50176-93附表2.2);Re:围护结构外表面换热阻,按规范取0.04m2·K/W(GB50176-93附表2.3); R:围护结构热阻(m2·K/W);R=ΣRi +R空气=Σδi /aiλi+R空气=δ1/a1λ1+δ2/a2λ2+R空气=0.3/(1×0.19)+0.03/(1×3.49)+0.18=1.7675m2·K/W在上面的公式中:ai:幕墙各层材料的修正系数,按GB50176-93附表4.2情况选择,本工程中取值为1;δi:幕墙各层材料的厚度(m);λi:幕墙各层材料的导热系数W/(m·K);R空气:空气层的热阻m2·K/W(GB50176-93附表2.4);Ro =1/8*Ri+R+1/23*Re=1/8*0.11+1.7675+1/23*0.04=1.783m2·K/W4.2 U值计算U:围护结构的传热系数(W/(m2·K));Ro:围护结构的传热阻(m2·K/W);U=1/Ro=1/1.783=0.561W/(m2·K)0.561W/(m2·K)≤1.5W/(m2·K)5、结论本工程石材幕墙热工计算符合GB50176-93规范中关于石材幕墙外墙保温性能的要求。
标题:幕墙节能专利申请书模板尊敬的专利局:我司特此提交一项关于幕墙节能的专利申请,以下为详细内容。
一、技术领域本发明涉及建筑领域,具体为一种幕墙节能结构。
二、背景技术随着我国经济的快速发展,建筑行业日益繁荣,幕墙作为一种新兴的的建筑装饰材料,已被广泛应用于各类建筑中。
然而,传统的幕墙结构在节能方面存在较大问题,主要是由于其保温隔热性能较差,导致室内能量损失严重,影响舒适度。
因此,研究一种具有良好节能效果的幕墙结构具有重要的现实意义。
三、发明内容本发明提供了一种幕墙节能结构,具有优良的保温隔热性能,能够有效降低室内能量损失,提高建筑节能效果。
具体技术方案如下:1. 所述幕墙节能结构包括框架、玻璃面板和保温层;2. 所述框架为铝合金框架,具有较高的强度和刚度;3. 所述玻璃面板为双层玻璃面板,具有良好的透明性和保温隔热性能;4. 所述保温层为聚氨酯泡沫保温层,具有优良的保温隔热性能;5. 所述幕墙节能结构的框架与玻璃面板之间设有密封胶条,以确保密封性能;6. 所述幕墙节能结构的光学性能和热工性能符合国家相关标准。
四、有益效果与现有技术相比,本发明具有以下有益效果:1. 提高了保温隔热性能,降低室内能量损失,节约能源;2. 具有良好的透明性,保证室内光照需求;3. 结构简单,安装方便,易于维护;4. 具有良好的耐候性和耐久性,使用寿命长;5. 符合国家节能减排政策,具有广泛的应用前景。
五、附图说明本发明详细的结构和原理,请参考附件中的附图。
附图中的标记如下:1. 框架:1;2. 玻璃面板:2;3. 保温层:3;4. 密封胶条:4;5. 附件:5。
六、具体实施方式本发明可根据实际需求,采用不同的材料和工艺进行制作。
以下是一种具体的实施方式:1. 框架采用铝合金型材,通过焊接、螺纹连接等方式组装而成;2. 玻璃面板采用双层low-e玻璃,具有良好的保温隔热性能;3. 保温层采用聚氨酯泡沫,厚度可根据实际需求调整;4. 框架与玻璃面板之间设置密封胶条,以确保密封性能;5. 幕墙节能结构可根据建筑物的设计和使用需求,进行安装和调整。
***外装饰工程石材幕墙节能计算欧阳光明(2021.03.07)设计:校对:审核:批准:***建筑装饰有限公司二〇一二年十一月二十三日目录1 计算引用的规范、标准及资料12 计算中采用的部分条件参数及规定12.1 计算所采纳的部分参数12.2 《居住建筑节能设计标准意见稿》的部分规定23 幕墙结构基本参数73.1 地区参数73.2 建筑参数73.3 单元参数84 幕墙保温计算84.1 设计依据84.2 围护结构的传热阻84.3 U值计算85 结露计算95.1 水(冰)表面的饱和水蒸汽压计算95.2 在空气相对湿度f下,空气的水蒸汽压计算95.3 空气的结露点温度计算95.4 围护结构内表面的计算温度95.5 结露性能评价10非透明幕墙结构热工设计计算书1 计算引用的规范、标准及资料《建筑幕墙》 GB/T21086-2007 《民用建筑热工设计规范》 GB50176-93《公共建筑节能设计标准》 GB50189-2005《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003《居住建筑节能设计标准意见稿》 [建标2006-46号] 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008 《建筑玻璃应用技术规程》 JGJ113-2009《玻璃幕墙光学性能》 GB/T18091-2000 《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T2680-94《建筑节能工程施工质量验收规范》 GB50411-2007 《居住建筑节能检测标准》 JGJ/T132-2009 《公共建筑节能改造技术规范》 JGJ176-2009《公共建筑节能检测标准》 JGJ/T177-2009 《既有居住建筑节能改造技术规程》 JGJ129-2000《节能建筑评价标准》 GB/T50668-2011 《建筑幕墙工程技术规范》 DGJ08-56-20122 计算中采用的部分条件参数及规定2.1计算所采纳的部分参数按《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008采用(1)冬季标准计算条件应为:室内空气温度:Tin=20℃;室外空气温度:Tout=-20℃;室内对流换热系数:hc,in=3.6W/(m2·K);室外对流换热系数:hc,out=16W/(m2·K);室内平均辐射温度:Trm,in =Tin室外平均辐射温度:Trm,out =Tout太阳辐射照度:Is=300W/m2;(2)夏季标准计算条件应为:室内空气温度:Tin=25℃;室外空气温度:Tout=30℃;室内对流换热系数:hc,in=2.5W/(m2·K);室外对流换热系数:hc,out=16W/(m2·K);室内平均辐射温度:Trm,in =Tin室外平均辐射温度:Trm,out =Tout太阳辐射照度:I s =500W/m 2;(3)计算传热系数应采用冬季标准计算条件,并取I s =0W/m 2; (4)计算遮阳系数、太阳光总透射比应采用夏季标准计算条件; (5)结露性能计算的标准边界条件应为: 室内环境温度:20℃; 室内环境湿度:30%,60%;室外环境温度:0℃,-10℃,-20℃(6)框的太阳光总透射比g f 应采用下列边界条件: q in =α·I sα:框表面太阳辐射吸收系数; I s :太阳辐射照度(W/m 2);q in :框吸收的太阳辐射热(W/m 2);2.2 《居住建筑节能设计标准 意见稿》的部分规定(1)结构所在的建筑气候分区应该按下面表格取用。
炎热的程度。
依据不同的采暖度日数HDD18和空调度日数CDD26范围,将全国划分为表4.1.1所示的五个气候区,十一个气候子区。
(2)根据建筑所处城市的建筑气候分区,围护结构的热工性能应分别符合下面各表的相关规定。
注: 1、外墙的传热系数是指考虑了热桥影响后计算得到的平均传热系数,软件按传统加权平均法进行计算;2、建筑朝向的范围:北(偏东600至偏西600);东、西(东或西偏北300至偏南600);南(偏东300至偏西300);3、表中的窗墙面积比按不同朝向分别计算;4、表中的遮阳系数系指外窗透明部分的遮阳系数:有外遮阳时,遮阳系数=玻璃的遮阳系数×外遮阳的遮阳系数;无外遮阳时,遮阳系数=玻璃的遮阳系数;3 幕墙结构基本参数3.1地区参数南通,地区类别属于夏热冬冷地区B区;3.2建筑参数建筑物长度:46.6m;建筑物宽度:17.5m;建筑物高度:97.45m;建筑物体形系数:0.31;3.3单元参数幕墙的结构组成如下:第1层材料为:加气混凝土、泡沫混凝土,厚度为:250mm,导热系数为:0.19W/m·K;第2层材料为:复合发泡水泥板,厚度为:40mm,导热系数为:0.046W/m·K;第3层材料为:花岗岩、玄武岩,厚度为:30mm,导热系数为:3.49W/m·K;4 幕墙保温计算4.1设计依据采用冬季计算标准条件,利用加权平均法进行计算。
4.2围护结构的传热阻按《民用建筑热工设计规范》(GB50176-93)设计计算:Ro =Ri+R+Re……附2.4[GB50176-93]在上面的公式中:Ro:围护结构的传热阻(m2·K/W);Ri:围护结构内表面换热阻,按规范取0.11m2·K/W;Re:围护结构外表面换热阻,按规范取0.04m2·K/W;R:围护结构热阻(m2·K/W);1m2·K/WR=ΣRi +R空气=Σδi /aiλi+R空气=δ1/a1λ1+δ2/a2λ2+δ3/a3λ3+R空气=250/1000/(1.25×0.19)+40/1000/(1.3×0.046)+30/1000/(1×3.49)+0.18=1.91m2·K/W在上面的公式中:ai:幕墙各层材料的修正系数,按GB50176-93附表4.2情况选择,其它取1.0;δi:幕墙各层材料的厚度(m);λi:幕墙各层材料的导热系数W/(m·K);R空气:空气层的热阻m2·K/W;Ro =Ri+R+Re=0.11+1.91+0.04=2.06m2·K/W4.3U值计算U:围护结构的传热系数(W/(m2·K));Ro:围护结构的传热阻(m2·K/W);U=1/Ro=1/2.06=0.485W/(m2·K)0.485W/(m2·K)≤1W/(m2·K)所以,幕墙保温性能满足设计要求!5 结露计算5.1水(冰)表面的饱和水蒸汽压计算Es =E×10((a×t)/(b+t))式中:E0:空气温度为0℃时的饱和水蒸汽压,取E=6.11hPa;t:空气温度,℃;a、b:参数,对于水面(t>0℃),a=7.5,b=237.3;对于冰面(t≤0℃),a=9.5,b=265.5。
