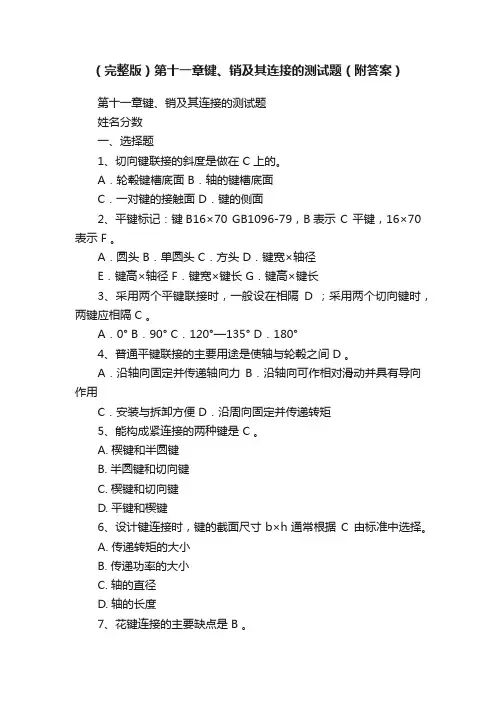

第十一章 键、销及其连接的测试题(附答案)教案资料

（完整版）第十一章键、销及其连接的测试题（附答案）第十一章键、销及其连接的测试题姓名分数一、选择题1、切向键联接的斜度是做在 C 上的。

A．轮毂键槽底面 B．轴的键槽底面C．一对键的接触面 D．键的侧面2、平键标记：键B16×70 GB1096-79，B表示 C 平键，16×70表示 F 。

A．圆头 B．单圆头 C．方头 D．键宽×轴径E．键高×轴径 F．键宽×键长 G．键高×键长3、采用两个平键联接时，一般设在相隔D ；采用两个切向键时，两键应相隔 C 。

A．0° B．90° C．120°—135° D．180°4、普通平键联接的主要用途是使轴与轮毂之间 D 。

A．沿轴向固定并传递轴向力B．沿轴向可作相对滑动并具有导向作用C．安装与拆卸方便 D．沿周向固定并传递转矩5、能构成紧连接的两种键是 C 。

A. 楔键和半圆键B. 半圆键和切向键C. 楔键和切向键D. 平键和楔键6、设计键连接时，键的截面尺寸b×h通常根据C 由标准中选择。

A. 传递转矩的大小B. 传递功率的大小C. 轴的直径D. 轴的长度7、花键连接的主要缺点是 B 。

A. 应力集中B. 成本高C. 对中性与导向性差D. 对轴削弱8、在键的连接中工作面是上、下两个面的是（）A.普通平键B.锲键C.半圆键（B）9、一普通平键的标记为：键12×80GB1096－2003此键的类型为（）A.圆头普通平键B.方头普通键C.半圆头普通平键（A）10、普通平键按键的形状不同分为三种类型其中A型普通平键端部形状为（）A.圆头B.方头C.半圆头（A）11、在普通平键中应用最广的是（）A.A型B.B型C.C型（A）12、对中性好、常用于轴端为锥形表面连接中的键是（）A.普通平键B.半圆键C.切向键（B）13、具有结构简单、工作可靠、装拆方便和标准化等特点的连接是（）A.胶接B.焊接C.键连接（C）14、平键连接中、键的上表面与轮毂键槽底面应（）A.紧密配合B.留有一定间隙C.过渡配合（B）15、在键的连接中、多齿承载、承载能力高且齿浅、对轴的强度削弱小的键连接是（）A.普通平键B.花键C.切向键（B）16、平键连接配合常采用（）A.基轴制B.基孔制C.视实际情况而定（A）17、销连接的主要作用是（）A.定位B.装配时的辅助零件C.安全装置（A）18、若将平键加长、可用作（）A.滑键B.切向键C.导向平键（C）19、楔键连接中，键侧与键槽有一定的（）。

第十一章键、销及其连接同步练习一、单项选择题1.键是一种用于连接轴和零件的机械连接元件。

键的作用是( )A.传递扭矩和转动B.传递线性运动C.固定零件D.减震和减速2.键的类型主要包括平键、圆键和切向键。

以下哪种键适用于传递较大的扭矩( )A.平键B. 圆键C.切向键D.以上都可以3. 键的选择应考虑轴和零件的什么因素( )A. 直径B.材料C. 长度D. 所有选项都对4.键槽是用于安装键的凹槽。

键槽的宽度应该比键的宽度大还是小( )A.大B.小C.相等D.不相关5.键的材料选择应考虑键的工作条件和所需的强度。

以下哪种材料通常用于制造键( )A.铝B. 铜C.钢D.塑料6.以下哪种连接形式适用于要求较高的传递扭矩和转动精度的场合( )A.滑键连接B. 压键连接C.两者都适用D.都不适用7.键的连接方式是通过键槽和键来实现的。

键的安装应该在轴和零件的哪个位置进行( )A.中心位置B.两端位置C.任意位置D.不确定8.键的设计中，键的宽度和高度应根据什么因素确定( )A.材料B.直径C.扭矩D.转速9.键的和选择对于轴和零件的非常重要。

正确选择和设计合适的键有助于什么( )A.提高生产效率B.减少零件成本C.提高传动效率和稳定性D. 提高外观质量10.在键连接中，键的材料有什么性能( )A.耐高温B.耐磨性C. 导热性好D.透明性好二、判断题1.（）键是用来固定连接轴和轴套的零件。

2.（）一般情况下，键的选用应尽量使剪切应力作用在键的断面上，而不作用在键与轴、轴套的连接面上。

3.（）键的工作原理是通过摩擦力使轴和轴套固定。

4.（）键连接是一种常用的非永久性连接方式，可以方便地卸和装配。

5.（）销是一种常用的连接零件，用于连接两个零件传递力和转矩。

三、简答题1.请简要解释一下什么是键连接及其作用。

2.销连接和键连接的区别，它们各自适用于什么样的情况。

第十一章键、销及其连接同步练习及答案&解析一、单项选择题1. 键是一种用于连接轴和零件的机械连接元件。

《键、销及其联接》练习一、填空题1.键联接在生产中得到广泛应用的原因是。

2.切向键联接是由一对具有单面斜度为的键组成，它的非工作面为相互平行的。

3.平键联接中应用最广的是型平键。

4.键联接中能承受一定单向轴向力的是联接。

5.花键联接具有较好的性和性，因而常用于齿轮与轴的联接。

6.圆锥销因具有，因而具有高定位精度。

7.销的材料一般要经过热处理才能达到硬度要求。

8.定位销为圆柱销时，它是靠而固定在孔中的，如经过多次装拆就会降低联接的和精度。

二、选择题1.锥形轴与轮毂的键联接宜用（）A.楔键联接B.平键联接C.花键联接D.半圆键联接2.楔键联接对轴上零件能作周向固定，且（）A.不能承受轴向力B.能够承受单方向轴向力C.能够承受轴向力D.以上答案都不对3.根据平键的不同，分为A型,B型和C型三种。

（）A.截面形状B.尺寸大小C.头部形状D.以上答案都不对4.上、下工作面互相平行的键联接是（）A.切向键联接B.楔键联接C.平键联接D.花键联接5.在普通平键的三种型式中平键在键槽中不会发生轴向移动，所以应用最广。

（）A.双圆头B.平头C.单圆头D. A或B6.在轴的中部安装并作周向固定轴上零件时，多用的（）普通平键。

A. A型B. B型C. C型D. A或B7.键的剖面尺寸通常是根据（），按标准选择。

A. 传递转矩的大小B. 传递功率的大小C. 轮毂的长度D. 轴的直径8.键的长度主要是根据（）来选择。

A.传递转矩的大小B.轮毂的长度C.轴的直径9.半圆键联接的主要优点是（）。

A.对轴的强度削弱较轻B.键槽的应力集中较小C. 工艺性好、安装方便10.键联接的主要作用是使轴与轮毂之间_______。

A.沿轴向固定并传递轴向力B.沿轴向可做相对滑动并具有导向作用C.沿周向固定并传递扭矩D.安装与拆卸方便三、判断题（正确划○，错误划×)1.键联接不能承受轴向力。

（）2.普通平键联接能够做轴上零件的周向固定和轴向固定。

第十一章连接思考题11-1、螺纹按牙型分类有哪几种？ P19011-2、螺纹连接的种类有哪些？ P19110-3、螺纹的主要参数有哪几种？ P190-19110-4、螺纹连接常用的防松方法有哪几种？防松的根本问题是什么？ P19510-5、受拉伸载荷作用的紧螺栓连接中，为什么总载荷不是预紧力和拉伸载荷之和？ P201 10-6、螺纹副的效率与哪些因素有关？为什么多线螺纹多用于传动，普通三角螺纹主 要用于连接，而梯形、矩形、锯齿形螺纹主要用于传动？ P19010-7、螺纹副的自锁条件是什么？（***）10-8、平键连接的工作原理是什么？主要失效形式有哪些？平键的剖面尺寸bXh 和键 的长度L 是如何确定的？ P20710-9,圆头（A 型）、平头（B 型）及单圆头（C 型）普通平键各有何优缺点？它们分别 用在什么场合？轴上的键槽是如何加工出来的？ P20610-10、导向平键连接和滑键连接有什么不同，各适用于何种场合？ P20610- 11、普通平键的强度条件怎样（用公式表示）？如果在进行普通平键连接强度计算 时，强度条件下不能满足，可采用哪些措施？ P20811- 12,验算键连接时，如强度不够应采用什么措施？如需再加一个键，这个键的位置 放在何处为好？ P208平键与楔键的位置放置有何不同？（不要）11-13,平键与楔键的工作原理有何差异?P206, P20711-14、如何选取普通平键的尺寸厶？它的公称长度L 与工作长度/之间有什么关 系？ P20711T5、花键连接和平键连接相比有哪些优缺点?P20811T6、销连接按功能分为哪几种？ P210习题11-1、如图所示，某机构上拉杆与拉杆头用粗牙普通螺纹连接。

已知拉杆所受最大载荷 F =10kN,拉杆的材料为Q235,试确定拉杆螺纹直径。

解：选择 4. 8 级，bs=320MPa,取 S=1.5, Q]=氐/S = 320/1.5 心 213MPa根据查GB196-81得知，应选M12的螺栓。

思考题
11-1 为什么采用两个平键时，一般布置在沿周向相隔180º的位置；采用两个楔键时相隔120º左右；而采用两个半圆键时却布置在轴的同一母线上？
答：
平键：对轴的强度削弱小，且对称布置，轴受力均匀。

楔键：主要是防止径向窜动，受力更为合理。

半圆键：主要是防止轴向窜动，键槽对轴的强度削弱小。

11-2 花键连接一般采用什么方式定心？
答：矩形花键采用小径定心；渐开线花键采用齿形定心。

11-3 平键连接、楔键连接和切向键连接的工作原理如何？
答：
平键连接：靠键的两侧面受挤压和键受剪切承受外载荷。

楔键连接：靠键的上下底面与键槽底面间产生的摩擦力工作。

切向键连接：键的上下底面受挤压，靠挤压力传递载荷。

习题
11-1设计一齿轮与轴之间的键连接。

已知轴的直径为90mm，轮毂宽为110mm，轴传递的转矩为1800N·mm，载荷平稳，轴、键的材料均为钢，齿轮材料为锻钢。

答案：查手册选A型普通平键，b=25，h=14，L=90
按静连接只需计算其静挤压强度，键连接的许用挤压应力取为120MPa
11-2 一减速器的输出轴端装一刚性凸缘联轴器，已知传递的最大转矩T＝400 N·m（设为静载荷）。

联轴器材料为铸铁，轮毂长L1＝75mm，孔径D＝50mm。

试选择联轴器与轴的平键连接的类型和尺寸，并校核其强度。

261。

键连接和销连接训练一、判断题：1．A型键和B型键相比，A型键产生的应力集中要大些。

（）2．普通A型平键与键槽之间选用紧配合。

（）3．普通平键的失效形式为挤压与剪切破坏。

（）4．花键连接用于定心精度要求较高和载荷较大场合。

（）5．普通平键的尺寸与轴径无关。

（）6．普通平键主要适用于锥形轴。

（）7．平键的工作面是侧面。

（）8．当用两个平键连接时校核强度按1．5个健计算。

（）9．矩形花键具有自动定心作用。

（）10．在选用键时，首先根据轴的直径确定键的截面尺寸。

（）11．键的主要作用是对轴上零件进行周向固定。

（）12．A型键的工作长度与键长相等。

（）13．花接连接的优点是成本较低。

（）14．安全销的直径按销的剪切强度计算，当过载20%—30%时即应被剪断。

（）15．开中销常与槽形螺母合用，锁定螺纹连接。

（）16．圆锥销主要用于定位。

（）17．圆柱销和圆锥销孔均需铰制。

（）二、单项选择题1．普通平键有A、B、C三种型式，当轴的强度足够、键槽位于轴的中间部位时，应选择（）为宜。

A．A型B．B型C．C型D．B型或C型2．通常根据（）选择平键的宽度和高度。

A．传递转矩的大小B．传递功率的大小C．轴的直径D．轮毂的长度3．某普通平键标记：健B12×8表示（）。

A．键宽×键高B．键高×键长C．键宽×键长D．键宽×轴径4．某滑移齿轮与轴连接，要求轴向移动量不大时，宜采用（）连接。

A．普通平键B．花键C．切向键D．导向平键5．普通平键连接时，主要破坏形式是（）。

A．点蚀与磨损B．胶合与塑性变形C．挤压与剪切D．卡死与脱落6．在三种类型的普通平键中，（）平键在键槽中不会发生轴向移动，所以应用最广。

A．A型B．B型C．C型D．都不对7．键的强度校核公式σ=4T/dhl≤[σp]适用于（）的强度校核。

A．平键B．松键C．紧键D．所有键8．普通平键的截面尺寸的确定方法是（）。

A．只按轴的直径，由标准中选定B．按传动转矩计算而定C．按轴的直径选择后，再经校核确定D．以上答案都不对。

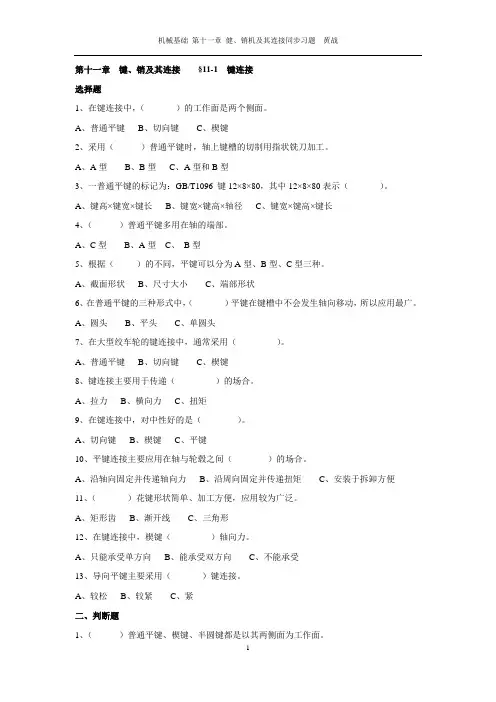

第十一章键、销及其连接§11-1 键连接选择题1、在键连接中，（）的工作面是两个侧面。

A、普通平键B、切向键C、楔键2、采用（）普通平键时，轴上键槽的切制用指状铣刀加工。

A、A型B、B型C、A型和B型3、一普通平键的标记为：GB/T1096 键12×8×80，其中12×8×80表示（）。

A、键高×键宽×键长B、键宽×键高×轴径C、键宽×键高×键长4、（）普通平键多用在轴的端部。

A、C型B、A型C、B型5、根据（）的不同，平键可以分为A型、B型、C型三种。

A、截面形状B、尺寸大小C、端部形状6、在普通平键的三种形式中，（）平键在键槽中不会发生轴向移动，所以应用最广。

A、圆头B、平头C、单圆头7、在大型绞车轮的键连接中，通常采用（）。

A、普通平键B、切向键C、楔键8、键连接主要用于传递（）的场合。

A、拉力B、横向力C、扭矩9、在键连接中，对中性好的是（）。

A、切向键B、楔键C、平键10、平键连接主要应用在轴与轮毂之间（）的场合。

A、沿轴向固定并传递轴向力B、沿周向固定并传递扭矩C、安装于拆卸方便11、（）花键形状简单、加工方便，应用较为广泛。

A、矩形齿B、渐开线C、三角形12、在键连接中，楔键（）轴向力。

A、只能承受单方向B、能承受双方向C、不能承受13、导向平键主要采用（）键连接。

A、较松B、较紧C、紧二、判断题1、（）普通平键、楔键、半圆键都是以其两侧面为工作面。

2、（）键连接具有结构简单、工作可靠、装拆方便和标准化等特点。

3、（）键连接属于不可拆连接。

4、（）A型键不会产生轴向移动，应用最为广泛。

5、（）普通平键键长L一般比轮毂的长度略长。

6、（）C型普通平键一般用于轴端。

7、（）采用A型普通平键时，轴上键槽通常用指状铣刀加工。

8、（）半圆键对中性较好，常用于轴端为锥形便面的连接中。

9、（）平键连接中，键的上表面与轮毂键槽地面应紧密配合。

11-1一齿轮装在轴上，采用A 型普通平键连接，齿轮、轴、键均用45号钢，轴径d ＝80mm ，轮毂长度L ＝150mm ，传递转矩T ＝2000N.m ，工作中有轻微冲击，试确定平键尺寸和标记并验算连接的强度。

解答：1）确定平键尺寸由轴径d=80mm 查得A 型平键剖面尺寸b=22mm ，h=14mm 。

参照毂长L '=150mm 及键长度系列选取键长L=140mm 。

2）挤压强度校核计算Mpa hld T p 53.608011814102000443=⨯⨯⨯⨯==σl ——键与毂接触长度mmb L l 11822140=-=-=查得[]100=p σ～120pa ，故[]p p σσ≤，安全。

[]MPa 140~100=P σ，取[]P σ=120Mpa11-3图所示凸缘半联轴器及圆柱齿轮，分别用键与减速器的低速轴相连接。

试选择两处键的类型及尺寸，并校核其连接强度。

已知轴的材料为45钢，传递的转矩T ＝1000N.m ，齿轮用锻钢制造，半联轴器用灰铸铁制成，工作时有轻微冲击。

题11-3图解：1、联轴器处①键的类型和尺寸选A （或C ）型普通平键，根据轴径d =70mm ，查表11.1得键的截面尺寸为：b =20mm ，h =12mm ,根据轮毂的长度130mm ，取键长L=110mm ，键的标记：键20×110GB/T1096—1979（键C 20×110GB/T1096—1979）②校核联接强度联轴器的材料为铸铁，查表11.2，取[σP ]=55MP a ,k =0.5h =6mm ，l=L －b =90mm （或l=L －b/2=100mm ）满足强度条件2、齿轮处①键的类型和尺寸选A 型平键，根据轴径d =90mm ，查表11.1得键的截面尺寸为：b =25mm ，h =14mm ,根据轮毂的宽度90mm ，取键长L =80mm ，键的标记：键25×80GB/T1096—1979②校核联接强度齿轮和轴的材料均为钢，查表11.2，取[σP ]=110MP a ,k =0.5h =7mm ，l=L －25=55mm[]p a p σMP kld T σ≤=⨯⨯⨯⨯=⨯=725790557101000210233.满足强度条件。

键连接和销连接练习题一、选择题1. 键连接主要用于连接两轴或轴与轮毂，下列哪种类型的键不宜用于高速连接？A. 平键B. 楔键C. 切向键D. 半圆键2. 销连接主要用于固定零件之间的相对位置，下列哪种销不宜用于拆卸频繁的场合？A. 圆柱销B. 圆锥销C. 开口销D. 轴承销3. 在键连接中，下列哪种键的承载能力最强？A. 平键B. 楔键C. 切向键D. 半圆键4. 销的材料通常选用下列哪种？A. 碳素结构钢B. 合金结构钢C. 铸铁D. 铜合金5. 下列哪种连接方式适用于承受冲击载荷的场合？A. 键连接B. 销连接C. 螺纹连接D. 焊接二、填空题1. 键连接按形状可分为平键连接、______、______和半圆键连接。

2. 销连接按形状可分为______、______、______和槽销。

3. 在键连接中，______用于传递转矩和轴向力，而______主要用于传递轴向力。

4. 销的尺寸应根据被连接件的______和______来确定。

5. 键连接的缺点是______和______。

三、判断题1. 键连接的定心精度高于销连接。

（）2. 销连接可以承受较大的轴向载荷。

（）3. 平键连接的侧面是工作面，键的顶面是导向面。

（）4. 圆柱销主要用于固定零件之间的相对位置。

（）5. 键和销的材料必须相同。

（）四、简答题1. 简述键连接和销连接的区别。

2. 请列举三种常见的键连接类型，并说明各自的特点。

3. 请说明销连接在机械设计中的应用场合。

4. 简述键连接的失效形式及预防措施。

5. 请分析影响销连接强度的主要因素。

五、计算题1. 已知一轴与轮毂采用平键连接，轴的直径为50mm，轮毂的长度为100mm，传递的转矩为200N·m。

试计算所需平键的长度和宽度。

2. 某圆锥销连接，圆锥销的直径为20mm，长度为50mm，材料的剪切强度极限为600MPa。

计算该圆锥销的最大剪切力。

3. 一台机器中，轴与齿轮采用键连接，轴的直径为40mm，齿轮的宽度为80mm，传递的功率为5kW，转速为1500r/min。

班级学号姓名成绩练习题3：键、花键、销联接一选择题(1) 图6-1所示零件1和2采用了 B 联接。

A. 平键B. 楔键C. 切向键图6-1(2) 传递轴向力可用 C 联接。

A. 普通平键B. 半圆键C. 楔键D. 切向键(3) 与平键联接相比，楔键联接的主要缺点是 D 。

A. 键的斜面加工困难B. 楔紧后在轮毂中产生初应力C. 键安装时易损坏键D. 轴和轴上零件对中性差(4) 轴上键槽用盘铣刀加工的优点是 C ，这种键槽应采用 F 键。

A. 装配方便B. 对中性好C. 减小应力集中D. 圆头E. 单圆头F. 方头(6) 当轮毂轴向移动距离较小时，可以采用C联接。

A. 普通平键B. 半圆键C. 导向平键D. 滑键(7) 普通平键联接的主要用途是使轴与轮毂之间 C 。

A. 沿轴向固定并传递轴向力B. 沿轴向可作相对滑动并具有导向作用C. 沿周向固定并传递转矩D. 安装与拆卸方便(9) 键的长度主要是根据 B 来选择。

A. 传递转矩的大小B. 轮毂的长度C. 轴的直径b 的依据是 B 。

(10) 确定普通平键剖面尺寸hA. 轴的转矩B. 轴的直径C. 轴的材料(13) 平键是(由A、B中选1) A ，其剖面尺寸一般是根据(由C、D、E、F中选1) D 按标准选取的。

A. 标准件B. 非标准件C. 传递转矩大小D. 轴的直径E. 轮毂长度F. 轴的材料(14) 在下列轴键联接中，定心精度最高的是 A 。

A. 平键联接B. 半圆键联接C. 楔键联接D. 切向键联接(15) 半圆键联接当采用双键时两键应 D 布置。

A. 在周向相隔90οB. 在周向相隔120οC. 在周向相隔180οD. 在轴向沿同一直线(16) 对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是 A ，动联接的主要失效形式则是B。

A. 工作面的压溃B. 工作面过度磨损C. 键被剪断D. 键被弯断(18) 设平键联接原来传递的最大转矩为T，现欲增为T5.1，则应 A 。

第11章思考题与练习题解题参考11-1 平键工作原理是什么？主要失效形式是什么？平键尺寸如何确定？答：1、利用侧面挤压传递转矩（周向定位与固定）；2、静联接：压溃；动联接：磨损；3、由轴径d确定键宽b；再确定其他尺寸（l、h 、t、t1）11-2 楔键工作原理是什么？特点是什么？应用在什么场合？答：1、装配时键被楔紧在键槽中，靠键与键槽的挤压、轴与毂的挤压产生的摩擦力来传递转矩。

2、键的侧面和毂槽侧面有间隙。

楔键分为普通楔键和钩头楔键，钩头楔键便于装拆。

楔健在周向固定同时，也实现了轴向固定。

由于楔紧作用产生了轴和轮毂的偏心和偏斜。

3、应用在要求定心精度不高的载荷平稳、低速的联接中。

11-3 花键联接与键联接相比有何优缺点？答：花键联接的优点是：能传递较大载荷；对轴的削弱小；对中性、导向性好。

缺点是制造较复杂。

11-4 若经强度校核一个平键或一个切向键不能满足强度要求需增加为两个键时，这两个键的相对位置如何摆放？答：1、增加强度平键：两个平键对称分布，2、双向传递转矩切向键：两对切向键布置成120°～130°。

11-5已知轴直径为d=50mm，试选一A型平键，并绘出键与轴槽和毂槽联接的横剖面图。

解：（查表11-1）d=50(>44~50)mm 时，b=14mm h=9mm t=5.5mm t1=3.8mm11-6 一钢制齿轮用平键联接于钢轴上，轴径为d =55mm ，齿轮轮毂长l =80mm ，传递转矩T =500000N.mm ，载荷平稳。

试选用键联接。

解：(1) 选键材料、类型，确定键尺寸键材料选45钢。

键类型选普通平键（A 型）。

根据轴径d =55mm ，齿轮轮毂长80mm ，查表,确定键尺寸为：宽b =16mm,高h =10mm,键长L =70mm （较轮毂长度短10mm ，并取系列尺寸）。

（2）验算（静联接）键联接挤压强度钢轮毂查表得［бp ］＝130 N/mm 2，键工作长度=70-16=54mm 。

第十一章键、销及其连接课题：§11—1键连接课时：2 课型：新授课教学目标：掌握键类型特点，达到能分辨各类型键教学方法：讲述、举例教具：键模型、挂图教学重点：熟知键各种类型教学难点：分辨键应用场合，合理选择教学过程导入新课：传动键导入授课：§11—1键连接作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。

一、平键连接特点靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。

二、半圆键连接三、花键连接四、楔键和切向键连接键连接的应用1.松键连接松键连接所用的键有普通平键，半圆键、导向平键及滑键等，靠键的侧面传递转矩，只对轴上零件作周向固定，不能承受轴向力，如果要轴向固定，则需要附加紧定螺钉或定位环等定位零件。

松键连接的装配要点为：1）清理键及键槽上的毛刺，保证键与键槽能精密贴合。

2）对重要的键连接，装配前要检查键的直线度和键槽对轴线的对称度及平行度等。

3）对普通平键，导向平键，用键的头部与轴槽试配，应能使键较紧地与轴槽配合。

4）修配键长时，在键长方向键与轴槽留0.1mm的间隙。

5）在配合面上加湿润油，用铜棒或加软钳口的台虎钳将键压入轴槽中，使之与槽底良好接触。

6）试配并安装回转套件时，键与键槽的非配合面应留有间隙，保证轴与回转套件的同轴度，套件在轴上不得有轴向摆动，一面在机器工作时引起冲击和教学目标：掌握销类型特点，达到能分辨各类型销教学方法：讲述、举例教具：销模型、挂图教学重点：熟知销各种类型教学难点：分辨销应用场合，合理选择教学过程导入新课：传动键导入授课：§11—2销连接一、作用：①主要用于零件间位置定位（定位销必须≥2个）；②传递不大的载荷（均有标准）；③安全保护装置中作剪断元件。

机器设备经常用到螺栓、螺钉、螺母、垫圈、键、销等标准件连接其它零件，实现零件的装配安装。

标准件指为了使零件有更好的互换性及便于批量生产和使用，国家对它们的结构、尺寸规格、技术要求等实现标准化的零件或零件组。

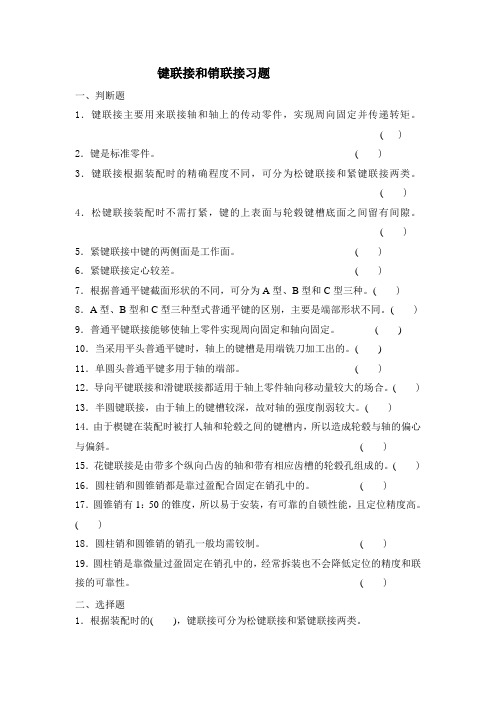

键联接和销联接习题一、判断题1．键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。

( ) 2．键是标准零件。

( )3．键联接根据装配时的精确程度不同，可分为松键联接和紧键联接两类。

( ) 4．松键联接装配时不需打紧，键的上表面与轮毂键槽底面之间留有间隙。

( ) 5．紧键联接中键的两侧面是工作面。

( )6．紧键联接定心较差。

( )7．根据普通平键截面形状的不同，可分为A型、B型和C型三种。

( ) 8．A型、B型和C型三种型式普通平键的区别，主要是端部形状不同。

( ) 9．普通平键联接能够使轴上零件实现周向固定和轴向固定。

( ) 10．当采用平头普通平键时，轴上的键槽是用端铣刀加工出的。

( )11．单圆头普通平键多用于轴的端部。

( )12．导向平键联接和滑键联接都适用于轴上零件轴向移动量较大的场合。

( ) 13．半圆键联接，由于轴上的键槽较深，故对轴的强度削弱较大。

( ) 14．由于楔键在装配时被打人轴和轮毂之间的键槽内，所以造成轮毂与轴的偏心与偏斜。

( ) 15．花键联接是由带多个纵向凸齿的轴和带有相应齿槽的轮毂孔组成的。

( ) 16．圆柱销和圆锥销都是靠过盈配合固定在销孔中的。

( ) 17．圆锥销有1：50的锥度，所以易于安装，有可靠的自锁性能，且定位精度高。

( )18．圆柱销和圆锥销的销孔一般均需铰制。

( ) 19．圆柱销是靠微量过盈固定在销孔中的，经常拆装也不会降低定位的精度和联接的可靠性。

( )二、选择题1．根据装配时的( )，键联接可分为松键联接和紧键联接两类。

A．难易程度B．精确程度C．松紧程度D．截面形状2．普通平键根据( )不同，可分为A型、B型和C型三种。

A．尺寸的大小B．端部的形状C．截面的形状D．加工方法3．( )联接由于结构简单、装拆方便、对中性好，因此广泛用于高速精密的传动中。

A．普通平键B．普通楔键 C．钩头楔键D．切向键4．普通平键有三种型式，其中( )平键多用于轴的端部。

第十一章键、销及其连接课题：§11—1键连接课时：2 课型：新授课教学目标：掌握键类型特点，达到能分辨各类型键教学方法：讲述、举例教具：键模型、挂图教学重点：熟知键各种类型教学难点：分辨键应用场合，合理选择教学过程导入新课：传动键导入授课：§11—1键连接作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。

一、平键连接特点靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。

二、半圆键连接三、花键连接四、楔键和切向键连接键连接的应用1.松键连接松键连接所用的键有普通平键，半圆键、导向平键及滑键等，靠键的侧面传递转矩，只对轴上零件作周向固定，不能承受轴向力，如果要轴向固定，则需要附加紧定螺钉或定位环等定位零件。

松键连接的装配要点为：1）清理键及键槽上的毛刺，保证键与键槽能精密贴合。

2）对重要的键连接，装配前要检查键的直线度和键槽对轴线的对称度及平行度等。

3）对普通平键，导向平键，用键的头部与轴槽试配，应能使键较紧地与轴槽配合。

4）修配键长时，在键长方向键与轴槽留0.1mm的间隙。

5）在配合面上加湿润油，用铜棒或加软钳口的台虎钳将键压入轴槽中，使之与槽底良好接触。

6）试配并安装回转套件时，键与键槽的非配合面应留有间隙，保证轴与回课时：2 课型：新授课教学目标：掌握销类型特点，达到能分辨各类型销教学方法：讲述、举例教具：销模型、挂图教学重点：熟知销各种类型教学难点：分辨销应用场合，合理选择教学过程导入新课：传动键导入授课：§11—2销连接一、作用：①主要用于零件间位置定位（定位销必须≥2个）；②传递不大的载荷（均有标准）；③安全保护装置中作剪断元件。

机器设备经常用到螺栓、螺钉、螺母、垫圈、键、销等标准件连接其它零件，实现零件的装配安装。

标准件指为了使零件有更好的互换性及便于批量生产和使用，国家对它们的结构、尺寸规格、技术要求等实现标准化的零件或零件组。

班级学号姓名成绩练习题3：键、花键、销联接一选择题(1) 图6-1所示零件1和2采用了 B 联接。

A. 平键B. 楔键C. 切向键图6-1(2) 传递轴向力可用 C 联接。

A. 普通平键B. 半圆键C. 楔键D. 切向键(3) 与平键联接相比，楔键联接的主要缺点是 D 。

A. 键的斜面加工困难B. 楔紧后在轮毂中产生初应力C. 键安装时易损坏键D. 轴和轴上零件对中性差(4) 轴上键槽用盘铣刀加工的优点是 C ，这种键槽应采用 F 键。

A. 装配方便B. 对中性好C. 减小应力集中D. 圆头E. 单圆头F. 方头(6) 当轮毂轴向移动距离较小时，可以采用C联接。

A. 普通平键B. 半圆键C. 导向平键D. 滑键(7) 普通平键联接的主要用途是使轴与轮毂之间 C 。

A. 沿轴向固定并传递轴向力B. 沿轴向可作相对滑动并具有导向作用C. 沿周向固定并传递转矩D. 安装与拆卸方便(9) 键的长度主要是根据 B 来选择。

A. 传递转矩的大小B. 轮毂的长度C. 轴的直径b 的依据是 B 。

(10) 确定普通平键剖面尺寸hA. 轴的转矩B. 轴的直径C. 轴的材料(13) 平键是(由A、B中选1) A ，其剖面尺寸一般是根据(由C、D、E、F中选1) D 按标准选取的。

A. 标准件B. 非标准件C. 传递转矩大小D. 轴的直径E. 轮毂长度F. 轴的材料(14) 在下列轴键联接中，定心精度最高的是 A 。

A. 平键联接B. 半圆键联接C. 楔键联接D. 切向键联接(15) 半圆键联接当采用双键时两键应 D 布置。

A. 在周向相隔90B. 在周向相隔120C. 在周向相隔180D. 在轴向沿同一直线(16) 对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是 A ，动联接的主要失效形式则是B。

A. 工作面的压溃B. 工作面过度磨损C. 键被剪断D. 键被弯断(18) 设平键联接原来传递的最大转矩为T，现欲增为T5.1，则应 A 。

第11章键连接、销连接及其他常用连接11.1 键连接键连接由键、轴和轮毂组成，它主要用以实现轴和轮毂的周向固定和传递转矩。

键连接的主要类型有：平键连接、半圆键连接、楔键连接和切向键连接。

它们均已标准化。

11.1.1 平键连接如图11.1 a)所示，平键的两侧面是工作面，平键的上表面与轮毂槽底之间留有间隙。

这种键的定心性好，装拆方便，应用广泛。

常用的平键有普通平键和导向平键。

普通平键按其结构可分为圆头（称为A型）、方头（称为B型）和单圆头（称为C型）三种。

图11.1 b)为A型键，A型键在键槽中固定良好，但轴上键槽引起的应力集中较大。

图11.1 c)为B型键，B型键克服了A型键的缺点，当键尺寸较大时，宜用紧定螺钉将键固定在键槽中，以防松动。

图11.1d)为C型键，C型键主要用于轴端与轮毂的连接。

图11.1 e)为导向平键，该键较长，键用螺钉固定在键槽中，键与轮毂之间采用间隙配合，轴上零件可沿键作轴向滑移。

a) b) c) d) e)图11.1 平键连接11.1.2 半圆键连接图11.2所示为半圆键，半圆键的工作面也是键的两个侧面。

轴上键槽用与半圆键尺寸相同的键槽铣刀铣出，半圆键可在槽中绕其几何中心摆动以适应毂槽底面的倾斜。

这种键连接的特点是工艺性好，装配方便，尤其适用于锥形轴端与轮毂的连接；但键槽较深，对轴的强度削弱较大，一般用于轻载静连接。

图11.2 半圆键连接11.1.3 楔键连接和切向键连接图11.3所示为楔键连接，楔键的上、下两面为工作面。

楔键的上表面和与它相配合的轮毂键槽底面均有1:100的斜度。

装配时将楔键打入，使楔键楔紧在轴和轮毂的键槽中，楔键的上、下表面受挤压，工作时靠这个挤压作用产生的摩擦力传递转矩。

如图11.3所示，楔键分为普通楔键和钩头楔键两种，钩头楔键的钩头是为了方便拆卸而设计的。

图11.3 楔键连接楔键连接的主要缺点是键楔紧后，轴和轮毂的配合产生偏心和偏斜，因此楔键连接一般用于定心精度要求不高和低转速的场合。

机电一体化专业机械基础（机工版）电子教案教师活动内容学生活动内容时间（一）组织教学点名考勤，稳定学生情绪，准备上课（二）导入新课心轴、传动轴的应用、转轴的应用及结构特点。

（三）讲授新课第一节键连接联接的形式按能否拆卸可分为两大类：不可拆联接和可拆联接。

常见的不可拆联接有：铆接、焊接、粘接等。

可拆联接有键联接、花键联接、销联接和螺纹联接。

作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。

一、平键连接特点：靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配分类：普通平键平键是标准件，只需根据用途、轴径、轮毂长度选取键的类型和尺寸。

普通平键的规格采用b×L标记，截面尺寸b×h根据轴径d由标准选定，键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）普通平键的标记：键型键宽×键长标准号键16⨯100 GB/T 1096－2003：表示键宽为16mm，键长为100mm的A型普通平键。

键B18⨯100 GB/T 1096－2003：表示键宽为18mm，键长为100mm 的B型普通平键。

键C18⨯100 GB/T 1096－2003：表示键宽为18mm，键长为100mm 的C型普通平键。

导向平键：轮毂可在轴上沿轴向移动。

比普通平键长。

紧定螺钉固定在键槽中。

键与轮毂槽采用间隙配合。

键上设有起键螺孔滑键：轮毂可在轴上沿轴向移动。

滑键固定在轮毂上。

轮毂带动滑键作轴向移动。

键长不受滑动距离限制二、半圆键连接准备上课学生思考并回答所提出的问题。

听课记笔记学生认真听讲跟随老师的思路进行分析2分5分30分工作面为键的两侧面，有较好的对中性。

可在轴上键槽中摆动以适应轮毂上键槽斜度。

适用于锥形轴与轮毂的连接。

键槽对轴的强度削弱较大，只适用于轻载连接三、花键连接花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。
