毕业设计指南02--导线截面积选择

导线和电缆的截面选择原则导线电缆截面的选择要求必须满足安全、可靠和经济的条件，其选择原则为：
1.按允许载流量选择导线和电缆的截面
通过导线或电缆的最大负荷电流不应大于其允许载流量。

2.按允许电压损失选择导线和截面
在导线和电缆（包括母线）通过正常最大负荷电流（即计算电流）时，线路上产生的电压损失不应超过正常运行时允许的电压损失。

3.按经济电流密度选择导线和电缆截面便
经济电流密度是指使线路的年运行费用支出最小的电流密度。

按这种原则选择的导线和电缆截面称为经济截面。

4.按机械强度选择导线和电缆截面
这是对架空线路而言的,要求所选的截面不小于其最小允许截面，即
S≥Sm.min
式中，Sm.min为机械强度最小允许截面（附表A-15），对电缆不必校验其机械强度。

5.短路热稳定校验
架空线路因其散热性较好，不作热稳定校验，电缆应进行热稳定
校验，即
选择导线截面时，要求在满足上述五个原则的基础上选择其中截面数最大的截面。

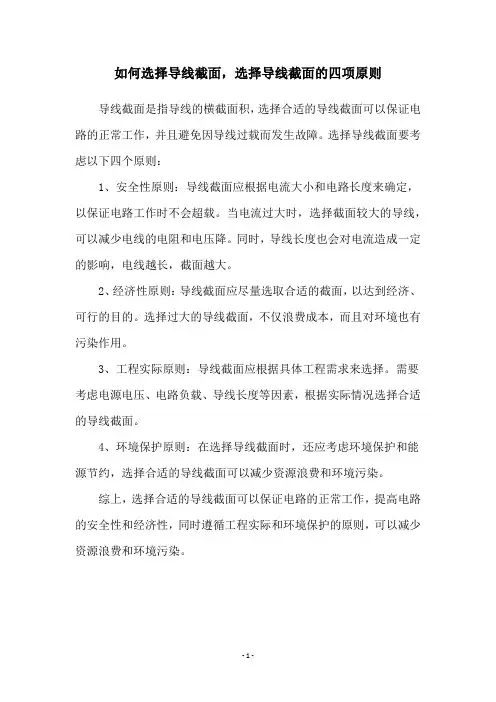

如何选择导线截面，选择导线截面的四项原则导线截面是指导线的横截面积，选择合适的导线截面可以保证电路的正常工作，并且避免因导线过载而发生故障。

选择导线截面要考虑以下四个原则：
1、安全性原则：导线截面应根据电流大小和电路长度来确定，以保证电路工作时不会超载。

当电流过大时，选择截面较大的导线，可以减少电线的电阻和电压降。

同时，导线长度也会对电流造成一定的影响，电线越长，截面越大。

2、经济性原则：导线截面应尽量选取合适的截面，以达到经济、可行的目的。

选择过大的导线截面，不仅浪费成本，而且对环境也有污染作用。

3、工程实际原则：导线截面应根据具体工程需求来选择。

需要考虑电源电压、电路负载、导线长度等因素，根据实际情况选择合适的导线截面。

4、环境保护原则：在选择导线截面时，还应考虑环境保护和能源节约，选择合适的导线截面可以减少资源浪费和环境污染。

综上，选择合适的导线截面可以保证电路的正常工作，提高电路的安全性和经济性，同时遵循工程实际和环境保护的原则，可以减少资源浪费和环境污染。

- 1 -。

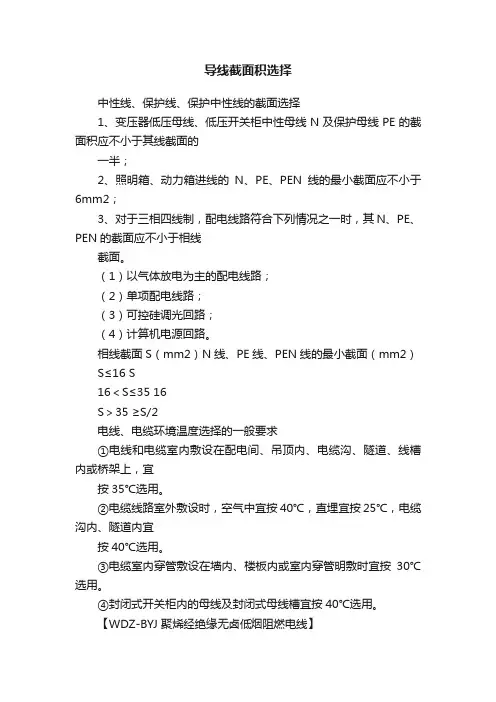

导线截面积选择
中性线、保护线、保护中性线的截面选择
1、变压器低压母线、低压开关柜中性母线N及保护母线PE的截面积应不小于其线截面的
一半；
2、照明箱、动力箱进线的N、PE、PEN线的最小截面应不小于6mm2；
3、对于三相四线制，配电线路符合下列情况之一时，其N、PE、PEN的截面应不小于相线
截面。

（1）以气体放电为主的配电线路；
（2）单项配电线路；
（3）可控硅调光回路；
（4）计算机电源回路。

相线截面S（mm2）N线、PE线、PEN线的最小截面（mm2）S≤16 S
16＜S≤35 16
S＞35 ≥S/2
电线、电缆环境温度选择的一般要求
①电线和电缆室内敷设在配电间、吊顶内、电缆沟、隧道、线槽内或桥架上，宜
按35℃选用。

②电缆线路室外敷设时，空气中宜按40℃，直埋宜按25℃，电缆沟内、隧道内宜
按40℃选用。

③电缆室内穿管敷设在墙内、楼板内或室内穿管明敷时宜按30℃选用。

④封闭式开关柜内的母线及封闭式母线槽宜按40℃选用。

【WDZ-BYJ 聚烯经绝缘无卤低烟阻燃电线】
【BV-105的绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求：电线接头用焊接或绞接后表面锡焊处理。

】。

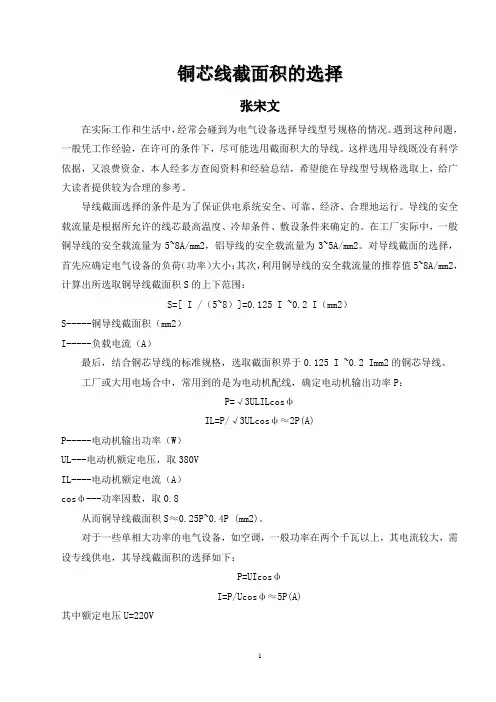

铜芯线截面积的选择张宋文在实际工作和生活中，经常会碰到为电气设备选择导线型号规格的情况。

遇到这种问题，一般凭工作经验，在许可的条件下，尽可能选用截面积大的导线。

这样选用导线既没有科学依据，又浪费资金。

本人经多方查阅资料和经验总结，希望能在导线型号规格选取上，给广大读者提供较为合理的参考。

导线截面选择的条件是为了保证供电系统安全、可靠、经济、合理地运行。

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

在工厂实际中，一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

对导线截面的选择，首先应确定电气设备的负荷（功率）大小；其次，利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=[ I /（5~8）]=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）最后，结合铜芯导线的标准规格，选取截面积界于0.125 I ~0.2 Imm2的铜芯导线。

工厂或大用电场合中，常用到的是为电动机配线，确定电动机输出功率P：P=√3ULILcosфIL=P/√3ULcosф≈2P(A)P-----电动机输出功率（W）UL---电动机额定电压，取380VIL----电动机额定电流（A）cosф---功率因数，取0.8从而铜导线截面积S≈0.25P~0.4P (mm2)。

对于一些单相大功率的电气设备，如空调，一般功率在两个千瓦以上，其电流较大，需设专线供电，其导线截面积的选择如下：P=UIcosфI=P/Ucosф≈5P(A)其中额定电压U=220V由此可确定铜导线截面积S=0.625P~1P（mm2）。

对于一些特殊场合，如整幢楼房的照明，则采用三相四线制供电，这样总功率三相可以平均分，其导线截面积的选择也可以按上述方法进行。

对于电阻性负载的计算公式：P=UI I=P/U≈4.5（A）对于日光灯负载的计算公式：P=UIcosф I=P/Ucosф≈9（A）其中日光灯负载的cosф=0.5。

导线截面的选择电线、电缆截面选择应满意发热条件、电压损失、机械强度等要求，以保证平安、牢靠、经济、合理地运行。

1.选择方法：选择导线截面时，一般可按下列步骤进行：1)对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失和机械强度条件进行校验。

2)对于距离L≥200m且电压水平要求较高的供电线路，应先按电压损失的计算方法选择截面，然后用发热条件和机械强度条件进行校验。

2.按发热条件选择：按发热条件选择导线截面，就是要求导线的允许载流量不得小于线路的计算电流，即：IN≥I30式中：I30?D线路的计算电流（A）；IN ?D导线、电缆的允许载流量（A）。

3.按允许电压损耗选择导线截面：任何输电线路都存在着线路阻抗，当电流通过线路时，必将在线路阻抗上产生压降。

为了保证用电设备的正常运行，用电设备的端电压必需在要求范围内，所以对线路的电压损耗也须限定在规定的允许值内。

为了保证电压损耗在允许值范围内，可以用增大导线截面来解决。

1)电压损耗：是指线路的始端电压与终端电压有效值的差，即：△U＝U1-U2式中：U1－线路始端电压（V）；U2－线路终端电压（V）。

△U是电压损耗的肯定值表示法，在实际应用中，所涉及的电压常有多种等级，这时用肯定值表示电压损失就不便于各种等级间进行比较，因此常用相对值来表示电压损耗的程度，工程上通常用△U与额定电压的百分比来表示电压损耗的程度，即：△U％=式中: UN?D线路额定电压（V）。

在进行设计时，通常给定电压损耗的允许值，而通过选择导线的截面来满意要求。

《全国供用电规章》中规定：l 35KV及以上供电和电压质量有特别要求的用户，电压波动的幅度不应超过额定电压的±5%；l 10KV及以下高压供电和低压电力的用户，电压波动幅度不应超过额定电压的±7%；对低压照明用户，电压波动幅度不应超过额定电压的＋5%，－104.零线截面的选择方法a.三相四线制供电线路中的零线截面，可依据流过的最大电流值按发热条件进行选择。

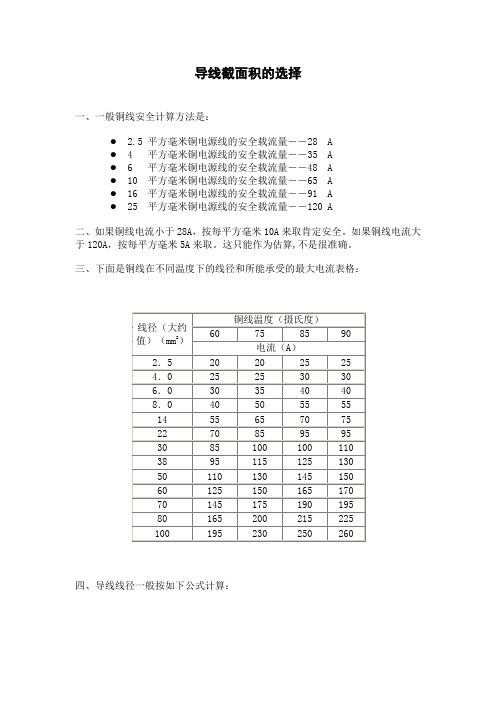

导线截面积的选择一、一般铜线安全计算方法是：● 2.5 平方毫米铜电源线的安全载流量－－28 A● 4 平方毫米铜电源线的安全载流量－－35 A● 6 平方毫米铜电源线的安全载流量－－48 A●10 平方毫米铜电源线的安全载流量－－65 A●16 平方毫米铜电源线的安全载流量－－91 A●25 平方毫米铜电源线的安全载流量－－120 A二、如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

这只能作为估算,不是很准确。

三、下面是铜线在不同温度下的线径和所能承受的最大电流表格：四、导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`式中：I——导线中通过的最大电流（A） L——导线的长度（M）U`——充许的电源降（V） S——导线的截面积（MM2）五、铜导线载流量与载流量(A)大致关系：导线截面(mm2 ) 1 1.5 2.5 4 6 10 16 25 35载流量(A) 9 14 23 32 48 60 90 100 123 六、RVV每百米导体电阻规格标准RVV2*0.5 ≤3.9 ΩRVV2*0.75 ≤1.95 ΩRVV2*1.0 ≤1.95 ΩRVV2*1.5 ≤1.33 ΩRVV2*2.0 ≤2.6 ΩRVV2*2.5 ≤0.798 Ω七、电源线(缆)的选用符合国家标准GB 5013《额定电压450/750 V级以下橡皮绝缘电缆》、GB 5023《额定电压450/750 V级以下聚氯乙烯绝缘电缆》要求，设备电源线的选取与其工作电流相关。

设备额定电流：1、电流≤3A的(功率≤660W)，电源线(铜芯)的标称横截面积应≥0.5 平方毫米2、电流＞3A且≤6A的(功率660W至1320W)，应选用电源线横截面积≥0.75平方毫米的；3、电流＞6A且≤10A的(功率1320W至 2200W)，应选用电源线横截面积≥1平方毫米；4、电流＞10A且≤16A范围的(功率2200W至3520W)，电源线应用≥1.5平方毫米；5、电流16A至25A的(功率3520W至5500W)，则应用≥2.5平方毫米的。

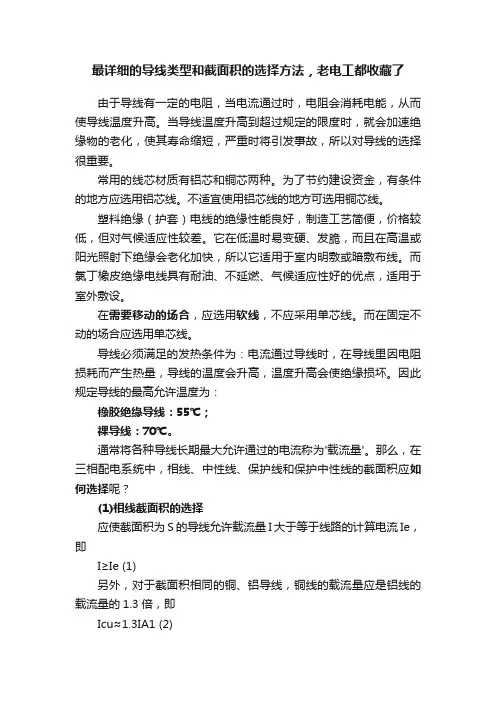

最详细的导线类型和截面积的选择方法，老电工都收藏了由于导线有一定的电阻，当电流通过时，电阻会消耗电能，从而使导线温度升高。

当导线温度升高到超过规定的限度时，就会加速绝缘物的老化，使其寿命缩短，严重时将引发事故，所以对导线的选择很重要。

常用的线芯材质有铝芯和铜芯两种。

为了节约建设资金，有条件的地方应选用铝芯线。

不适宜使用铝芯线的地方可选用铜芯线。

塑料绝缘（护套）电线的绝缘性能良好，制造工艺简便，价格较低，但对气候适应性较差。

它在低温时易变硬、发脆，而且在高温或阳光照射下绝缘会老化加快，所以它适用于室内明敷或暗敷布线。

而氯丁橡皮绝缘电线具有耐油、不延燃、气候适应性好的优点，适用于室外敷设。

在需要移动的场合，应选用软线，不应采用单芯线。

而在固定不动的场合应选用单芯线。

导线必须满足的发热条件为：电流通过导线时，在导线里因电阻损耗而产生热量，导线的温度会升高，温度升高会使绝缘损坏。

因此规定导线的最高允许温度为：橡胶绝缘导线：55℃；裸导线：70℃。

通常将各种导线长期最大允许通过的电流称为'载流量'。

那么，在三相配电系统中，相线、中性线、保护线和保护中性线的截面积应如何选择呢？(1)相线截面积的选择应使截面积为S的导线允许载流量I大于等于线路的计算电流Ie，即I≥Ie (1)另外，对于截面积相同的铜、铝导线，铜线的载流量应是铝线的载流量的1.3倍，即Icu≈1.3IA1 (2)所以对于载流量相同的铜、铝导线，铜线截面积是铝线截面积的0.6倍，即Scu≈0.6SA1 (3)(2)中性线截面积的选择三相四线制线路的中性线因正常情况下通过的电流为三相不平衡电流和零序电流，所以一般比较小，规定S0≥0.5S (4)但对于三次谐波电流突出的三相四线制线路和两相三线及单相线路的中性线，它的截面积应该与相线截面积相等。

(3)保护线（PE线）截面积的选择当PE线材质与相线相同时，最小截面积应符合以下规定。

保护线最小截面积选择标准(4)保护中性线（PEN线）截面积的选择对两相三线线路、单相线路和三次谐波突出的三相四线制线路，有SPEN=S (5)当S≤16mm²时 SPEN=S (6)其他情况下SPEN≥0.5S (7)对PEN干线，铜线：SPEN≥10mm² (8)铝线：SPEN≥16mm² (9)多芯电缆芯线：SPEN≥4mm² (10)各种负载都是按一定的额定电压Ue设计的，但实际上线路有电压损失，负载端电压Uz不一定等于它的额定电压，并且还会随着负载大小而变化。

【珍贵建筑设计知识】怎样选择架空导线的截面积？怎样选择架空导线的截面积？答：选择架空导线的截面积的一般原则: (1)按发热条件选择。

在最大允许连续负荷电流下，导线发热不超过线芯所允许的温度，不会因过热而引起导线绝缘损坏或加速老化。

(2)按机械强度选择。

在正常工作状态下.导线应有足够的机械强度，保证安全运行。

(3)按允许的电压损失选择。

线路电压损失应低于最大允许值以保证供电质量。

(4〕按经济电流密度选择。

从降低电耗、减少投资和节约有色金属等方面综合考虑而确定的符合总经济利益的导线截面积称为经济截面积对应经济截面积的电流密度称为经济电流密度。

(5)按短路热稳定的最小截面积来校验在短路情况下，导线必须保证在一定时间内，安全承受短路电流通过导线时所产生的热作用，以保证安全供电。

10-35 kV的高压线路应按经济电流密度来选择。

在下列场合.还应重点按以下要求校核当变压器容量较小(125 kVA以下)时，线路电流很小选择导线时应重点校核机械强度。

对于容量较大且供电距离又远的线路，应重点校核电压损失。

对于乡镇企业电网的导线截面积，应重点校核热条件〔即导线长期允许载流量)和电压损失对于6~12 kV配线，当其长度超过2 km时，应重点校核电压损失。

对于高压架空线路等需校核机械强度。

对于1 kV以下的动力或照明线路，由于负载电流较大需要按最大l作电流选取，校核电压损失。

对于电缆线路，还应按短路时的热稳定来校核。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

如何选择导线的截面先要看你功耗有多大，先计算出它需要通过的最大电流，I＝P/U，知道电流之后从而选择导线的截面积。

导线截面积的选择一、一般铜线安全计算方法是： 4 6 10 16 25 平方毫米铜电源线的安全载流量－－28 平方毫米铜电源线的安全载流量－－35 平方毫米铜电源线的安全载流量－－48 平方毫米铜电源线的安全载流量－－65 平方毫米铜电源线的安全载流量－－91 平方毫米铜电源线的安全载流量－－120 A——28A——6KW4mm2——35A——7KW6mm2——48A——10mm2——65A16mm2——91A25mm2——120A二、如果铜线电流小于28A，按每平方毫米10A 来取肯定安全。

如果铜线电流大于 120A，按每平方毫米 5A 来取。

这只能作为估算,不是很准确。
