【CN209873754U】一种河道污水治理用漂浮物打捞装置【专利】

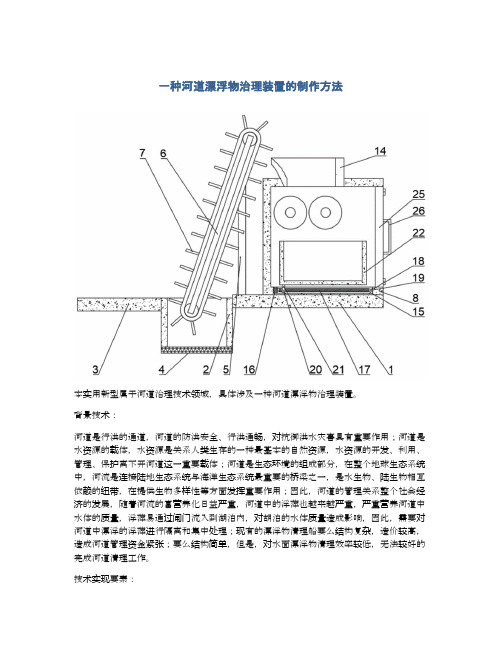

一种河道漂浮物治理装置的制作方法本实用新型属于河道治理技术领域，具体涉及一种河道漂浮物治理装置。

背景技术：河道是行洪的通道，河道的防洪安全、行洪通畅，对抗御洪水灾害具有重要作用；河道是水资源的载体，水资源是关系人类生存的一种最基本的自然资源，水资源的开发、利用、管理、保护离不开河道这一重要载体；河道是生态环境的组成部分，在整个地球生态系统中，河流是连接陆地生态系统与海洋生态系统最重要的桥梁之一，是水生物、陆生物相互依赖的纽带，在提供生物多样性等方面发挥重要作用；因此，河道的管理关系整个社会经济的发展，随着河流的富营养化日益严重，河道中的浮萍也越来越严重，严重营养河道中水体的质量，浮萍易通过闸门流入到湖泊内，对胡泊的水体质量造成影响，因此，需要对河道中漂浮的浮萍进行隔离和集中处理；现有的漂浮物清理船要么结构复杂，造价较高，造成河道管理资金紧张；要么结构简单，但是，对水面漂浮物清理效率较低，无法较好的完成河道清理工作。

技术实现要素：为解决上述背景技术中提出的问题。

本实用新型提供了一种河道漂浮物治理装置，具有便于使用的特点。

为实现上述目的，本实用新型提供如下技术方案：一种河道漂浮物治理装置，包括基座，所述基座侧面固定连接有收集箱，所述收集箱表面固定连接有收集板，所述收集箱表面穿设有第一过滤板，所述基座表面固定连接有固定杆，所述固定杆表面固定连接有传动装置，所述固定杆共有两个，且对称连接在传动装置表面，所述传动装置表面设置有第二过滤板，所述第二过滤板共有多个，且依次连接在传动装置表面。

优选的，所述基座表面固定连接有箱体，所述箱体表面穿设有第一轴承，所述第一轴承内穿设有第一转轴，所述第一转轴一端固定连接有第一正反电机，所述第一正反电机通过固定架固定连接在箱体表面，所述第一转轴表面固定连接有粉碎辊，所述箱体内壁固定连接有第二轴承，所述第一转轴另一端穿设在第二轴承内。

优选的，所述第一转轴表面固定连接有齿轮，所述齿轮共有两个，且相互啮合，所述箱体表面开设有进料口，所述箱体内壁开设有凹槽，所述凹槽内壁固定连接有第二正反电机。

专利名称：一种河道漂浮物打捞装置专利类型：实用新型专利
发明人：陈雷
申请号：CN201922447450.6
申请日：20191230
公开号：CN211713925U
公开日：
20201020
专利内容由知识产权出版社提供
摘要：本实用新型公开河道治理技术领域的一种河道漂浮物打捞装置，包括收集箱，所述收集箱顶部右侧固定设置有支撑块，且支撑块左侧前后端均设置有电动伸缩杆，所述横向活动机构滑动设置在收集箱内腔顶部，所述横向活动机构顶部左端固定设置有两组竖向支架，所述横向支架底部中央前后端均固定设置有液压缸，且前后侧伸缩杆底部分别与打捞机构顶部前后端固定连接，本实用新型通过电动伸缩杆推动横向活动机构可进行左右移动，进而可进行不同位置的打捞作业，通过打捞机构打捞起漂浮物后可通过电动伸缩杆推动横向活动机构移动至收集箱顶部，使漂浮物的落进收集箱内进行收集，打捞作业安全性高的同时提高工作效率，也方便使用人员后续对漂浮物进行处理。

申请人：徐州创研物联科技有限公司
地址：221000 江苏省徐州市云龙区郭庄路四季雅苑西综合楼327室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种黄河水利治理用漂浮物打捞装置专利类型：发明专利
发明人：王因,李江,翟利军,吉晓红
申请号：CN202111374894.7
申请日：20211119
公开号：CN114032864A
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本发明提供了一种黄河水利治理用漂浮物打捞装置，解决了采用打捞船清理河面上的漂浮物的方式对黄河这种大型河流进行治理时效果不理想的问题。

本发明在实际使用时，能够根据所需要施工的河道宽度并排设置适量的漂浮物打捞单元，使并排设置的漂浮物打捞单元能够在河道宽度方向上完成对河流上的漂浮物的全面拦截。

当河面下降或上升时，能够通过升降驱动机构控制可升降竖板的高度，进而调整导流网和漂浮物输送装置的位置，使其能够满足不同水位的使用需求。

漂浮物打捞单元布设在河面上之后，无需人工时刻控制，两个导流网能够自动捕捉漂浮物，并把漂浮物导入到漂浮物输送装置上，然后被漂浮物输送装置自动输送到废物回收装置进行回收。

申请人：黄河勘测规划设计研究院有限公司
地址：450000 河南省郑州市金水路109号
国籍：CN
代理机构：郑州中鼎万策专利代理事务所(普通合伙)
代理人：黄照倩
更多信息请下载全文后查看。

专利名称：一种河道漂浮物打捞装置专利类型：实用新型专利
发明人：孔森洁
申请号：CN202022568724.X
申请日：20201109
公开号：CN215715139U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种河道漂浮物打捞装置，涉及河道垃圾清理技术领域，包括清理船只，所述清理船只的左侧面固定连接有第一固定板，所述第一固定板的内侧壁从上至下依次通过轴承转动连接有转动辊，转动辊的外表面传动连接有清理传输带，清理船只的左侧壁固定连接有固定壳体，固定壳体的内侧壁通过轴承转动连接有两个粉碎辊，清理船只的内底壁固定连接有第一压缩腔。

该河道漂浮物打捞装置，通过在转动辊的外表面传动连接有传输带能够对河道中的垃圾传输到固定壳体的内部，达到了收集输输送的有益效果，通过在固定壳体的内侧壁通过轴承转动连接有两个粉碎辊能够对来自传输带的漂浮物垃圾进行粉碎，达到了减少漂浮占用大量空间的有益效果。

申请人：孔森洁
地址：225700 江苏省泰州市兴化市南亭路251号江苏晟丰河道疏浚有限公司
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：蔡辉
更多信息请下载全文后查看。
