电气安装强制性条文执行计划表

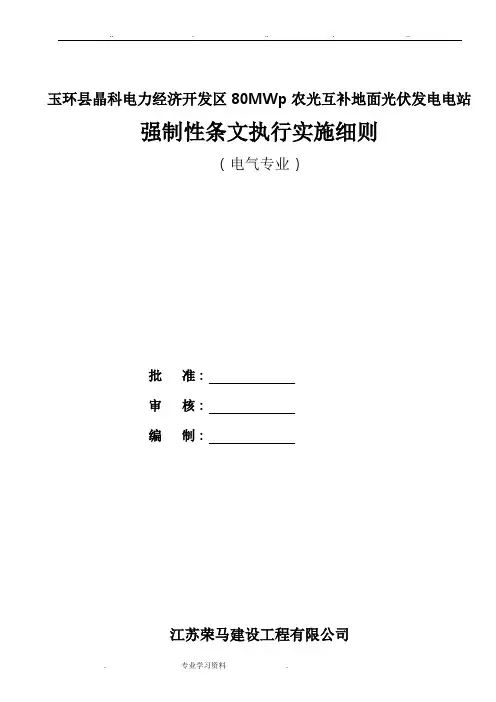

玉环县晶科电力经济开发区80MWp农光互补地面光伏发电电站强制性条文执行实施细则（电气专业）批准：审核：编制：江苏荣马建设工程有限公司玉环80MWp光伏发电项目部二0一五年九月目录第一节总则 (2)第二节质量管理及检验的标准 (3)第三节工程建设性条文执行情况的自查 (4)强制性条文执行实施细则电气专业第一节总则1.1编写说明：本条文以2006版《工程建设标准强制性条文》为编制依据，以公司的管理手册、程序文件为依据，结合现行有关规范规定，对施工全过程中的主要施工技术、施工质量等进行编制，形成文件，加以实施和保持，并持续改进其绩效。

编制本条文的主要目的在于通过防止施工生产的所有作业阶段中出现质量不合格/不符合,以使业主满意。

特制定本条文。

本条文适用于玉环县晶科电力经济开发区80MWp农光互补地面光伏发电电站，工程移交后失效。

1.2条文规定：1.2.1电力工程施工质量应按下列要求进行验收：1.2.1.1电力工程施工质量应符合本标准和相关专业验收规范的规定。

1.2.1.2电力工程施工应符合工程勘察、设计文件的要求。

1.2.1.3参加工程施工质量验收的人员应具备规定的资格。

1.2.1.4工程质量的验收均应在项目部自行检查评定的基础上进行。

1.2.1.5电力线路隐蔽工程在隐蔽前应由项目部技术人员通知监理部单位进行验收，并应形成验收文件。

1.2.1.6涉及电力系统安全的电力电缆应按规定进行见证取样检测。

1.2.1.7检验批的质量应按主控项目和一般项目验收。

1.2.1.8对涉及线路安全和使用功能的重要分部工程应进行抽样检测。

1.2.1.9承担见证取样检测及有关结构安全检测的单位应具有相应资质。

1.2.1.10工程的观感质量应由项目部、监理部及建设单位验收人员通过现场检查，并应共同确认。

第二节质量管理及检验的标准2.1施工及验收规范第三节工程建设性条文执行情况的自查3.1质量检查制度3.1.1分项工程施工过程中，各分管分项工程负责人必须督促班组做好自检工作，确保当天问题当天整改完毕。

前言电力工程建设得质量与安全是电力系统整体质量与安全得基础，是保证电力工业可持续健康稳定发展得基础。

电力工程建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规得具体体现，是电力建设过程中参与建设活动各方应强制执行得技术法规性条文，是从源头上、技术上保证电力工程安全与质量得关键所在。

贯彻工程建设标准强制性条文是电力行业落实科学发展观、构建和谐社会得一项重要工作。

参与电力工程建设得各责任主体必须认真学习与贯彻落实强制性条文,以确保工程建设质量与安全。

工程建设标准强制性条文得执行与否关系到工程建设建筑、设备得质量安全和人民得生命安全，不论是否造成后果，都必须严格执行，在《建设工程质量管理条例》中，国家首次以法规形式，明确了强制性条文得法律地位，不执行工程建设强制性技术标准就是违法，并根据违反强制性技术标准所造成后果得严重程度，规定了相应得行政处罚措施。

为进一步增强对《强制性条文》得认识，提高贯彻实施强制性条文得自觉性，建立执行《强制性条文》得长效机制，保障电力工程质量和安全。

我们编制了这套火力发电工程建设强制性条文执行表格。

本套表格贯彻强制性条文，强制性执行得指导思想，体现强制性条文执行完整性、系统性、可操作性和事前、事中、事后全过程控制得原则。

从执行计划、执行记录、执行检查到验收汇总作了统一规定，编制了相应表格。

分别用于施工、设计、监理、建设单位得执行检查、验收监督管理，形成了执行强制性条文事前、事中和事后全过程控制得管理体系。

本套表格涉及相关专业较多，如有错漏，敬请同行提出宝贵意见，以便及时改正。

编审委员会编写委员会主编单位：山西省电力建设工程质量监督中心站参编单位：山西和祥建通工程项目管理有限公司山西省电建四公司主编：XX编委：XX审查委员会目录前言概述填写说明规范性引用文件强制性条文执行计划表强制性条文执行记录表强制性条文执行检查表强制性条文执行汇总表附录山西省火力发电工程建设标准强制性条文执行管理办法概述自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及《关于组织开展电力工程建设标准强制性条文实施情况检查得通知》办输电（2006)8号等文件，要求在工程建设过程中严格执行工程建设标准强制性条文。

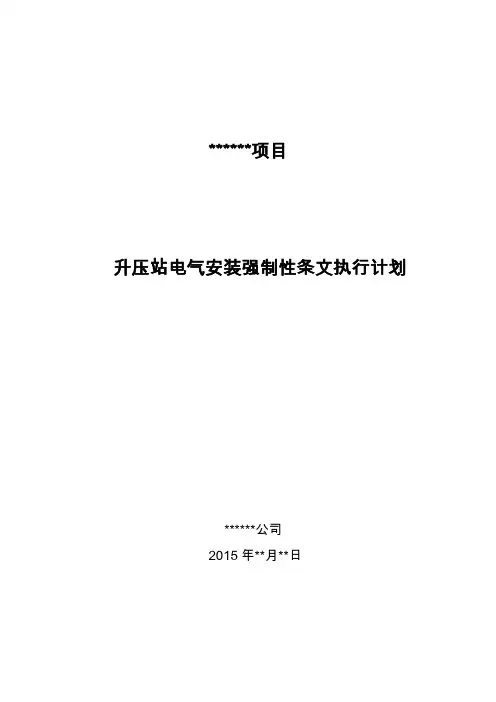

******项目升压站电气安装强制性条文执行计划******公司2015年**月**日审批页批准：年月日审核：年月日编写：年月日目录1．编制目的和适用范围2．工程概况3．编制依据4．检查要求5．检查项目附录A：******项目强制性条文执行计划表附录B：******项目施工强制性条文执行记录表附录C：******项目安全强制性条文执行记录表1.编制目的和适用范围为了贯彻国家电网公司关于《工程建设标准强制性条文》落实要求，我公司在本工程施工中严格执行工程建设标准强制性条文，确保条文能够在工程建设过程中得到切实贯彻和执行，特制定本方案。

本检查计划适用于本工程图纸会检、设计交底、措施审查、电气安装、调试过程中工程建设标准强制性条文的施工控制工作。

2.工程概况本工程为新建项目：1）本期选用容量为120000Kva/110KV主变一台，电压等级：110/35kV。

2）110kV配电装置本期进线1回。

3）35kV配电装置本期出线12回，采用单母线二分段环形接线。

4）本站规划每台主变35kV侧安装10.5MVar的无功补偿电容器装置，本期建设消弧线圈装置1组。

本期配电装置安装及完善相应的保护调试。

（根据实际情况进行修改！！！！！！）2.1工程参建单位建设单位：监理单位：设计单位：施工单位：3.编制依据a.《建筑法》、《合同法》、《建筑工程质量管理条例》、《建设工程安全生产管理条例》等法律法规；b.《建设工程施工合同》；c.《工程建设标准强制性条文（电力工程部分）2006版》建标[2006]102号；d.输变电工程建设标准强制性条文实施管理规程（Q/GDW248.1-2008）e.公司有关程序文件；f.《工程施工组织设计》；g.《国家电网公司输变电优质工程评选办法》（2007版）；4.检查要求4.1.工程建设初期，由项目部总工程师组织编制工程建设标准强制性文件实施方案，由公司总工程师审批后实施。

4.2.工程建设强制性标准强制性条文检查的范围，包括《工程建设标准强制性条文（电力工程部分）2006版》（建标[2006]102号）中有关工程施工的相关内容。

升压站电气安装工程强制性条文执行计划(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--施工强制性条文执行计划报审表工程名称：****开发有限公司光伏发电项目编号：注本表一式份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存份。

附件：****开发有限公司光伏发电项目（电气安装部分）工程施工强制性条文执行计划****电气有限公司（章）________年__ __月__ __日批准：年月日审核：年月日编写：年月日目录1、工程简况 (1)2、编制目的 (1)3、编制依据 (1)4、施工强条实施组织机构 (1)组织机构 (2)职责划分 (2)项目经理职责 (2)项目总工管理职责 (3)技术员、质量员、安全员职责 (3)施工队 (3)5 施工强制性条文实施措施 (3)强条的执行 (3)强条的执行检查 (4)整改闭环管理 (5)6 附表 (6)施工强条实施计划表 (6)施工强条执行记录表 (8)1、工程简况1）项目名称：****开发有限公司光伏发电项目2）建设单位：****开发有限公司3）设计单位：****电力设计院4）监理单位：****建设管理有限公司5）施工总承包单位：****电气有限公司6）建设地点：通化市二道江区五道江镇工业园****开发有限公司光伏发电项目位于吉林省通化市二道江区五道江镇工业园，本期场区面积约为。

规模为10MW，新建66kV升压站一座，远期为60MW。

本工程在光伏场区内光伏组件所产生电能经逆变器、交流汇流箱接至经箱式变压器升压至10kV后，通过1回10kV电缆集电线路接入本项目新建66kV升压站10kV母线上。

经主变升压至66kV后以一回架空线路T接到66kV线路上。

2、编制目的为了在电力工程建设中强化贯彻执行国家质量安全法律法规和强制性技术标准的力度，规范质量行为，确保工程建设的质量与安全，以及本工程顺利的达标投产、创优，特制定本实施计划。

100MWp光伏发电项目强条执行计划（电气安装部分）强制性条文实施计划报审表工程名称：100MWp光伏发电项目编号：强制性条文实施计划一、工程概况1.1项目概况100MWp光伏发电项目由投资开发建设，规划总容量为100MWp。

本次施工标段共设60个方阵，每个方阵容量设计为1MWp。

光伏组件采用250、255、260Wp规格多晶硅电池组件。

该工程由马力公司总承包；设计单位为；建设单位为马力；监理单位为。

质量要求：优良工程。

二、编制目的从各专业强制性规范的十余万条技术规定中，经反复筛选比较，挑选出重要的，对建筑工程质量、安全、环保、健康、公益等有重大影响的条款，编制成《工程建设强制条文》。

为了规范工程质量管理，国务院以行政立法程序颁发了《建设工程质量管理条例》、《建设工程安全管理条例》和《建设工程勘察设计管理条例》。

《工程建设强制性条文》作为上述三个条例的技术支撑和配套规定，是工程建设现行国家和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和公众利益的条文，因此列入《强制性条文》的所有都必须严格执行。

为了确保能源化工100MWP光伏发电项目工程质量和安全，贯彻落实国家电网公司关于进一步加强《工程建设强制性条文》贯彻执行的文件精神，根据相关文件和标准，编制本计划，指导工程电气安装和子光伏系统安装中全面、规范地执行强制性条文，推动公司光伏电站工程整体质量水平的进一步提高，实现工程创优目标。

三、编制依据1、电气装置安装工程质量检验及评定规程。

2、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范。

3、建筑物防雷设计规范。

4、火灾自动报警系统施工及验收规范。

5、工业安装工程施工质量验收同意标准。

6、光伏发电站设计规范。

7、光伏发电站施工规范。

8、光伏发电站验收规范。

9、施工图纸及图纸会审纪要。

10、工程建设标准强制性条文11、国家电网公司电力建设安全工作过程（变电站部分）。

12、输变电工程建设标准强制性条文管理规程13、其它相关技术文件。

线路工程施工综合安全强制性条文执行检查表 工程名称 国电定边黄湾50MW风电场110kV送出线路工程施工单位 中国能源建设集团山西电力建设第一有限公司项目经理 芦启瑞序号 强制性条文规定 执行情况 相关资料《电力建设安全工作规程 第2部分电力线路》（DL 5009.2-2013）1 3.1.11林区、草地施工现场，严禁吸烟及使用明火 已执行施工安全措施、安全施工作业票2 3.2.2材料及器材的存放和保管6有毒有害物品的存放和保管遵守下列规定：1容器必须密封。

2库房空气应流通，并有专人管理。

3醒目处应设置“有毒有害”标志。

7汽油、柴油等挥发性物品的存放和保管遵守下列规定：1应存放在专用区域内，容器应密封。

2附近严禁有易燃易爆物品。

3严禁靠近火源或在烈日下曝晒。

4醒目处应设置“严禁烟火”的标志。

已执行施工安全技术措施33.4.24卸扣5严禁用普通材料的螺栓取代卸扣销轴。

已执行 施工安全检查记录4 3.4.25链条葫芦和手动扳手6操作人员严禁站在葫芦正下方，严禁站在重物上面操作，严禁将重物吊起后停留在空中而离开现场，起吊过程中严禁任何人在重物下行走或停留。

已执行 施工安全检查记录项目总工：年月日项目总监（副总监）：年月日线路工程运输与装卸安全强制性条文执行检查表 工程名称 国电定边黄湾50MW风电场110kV送出线路工程施工单位 中国能源建设集团山西电力建设第一有限公司项目经理 芦启瑞序号 强制性条文规定 执行情况 相关资料 《电力建设安全工作规程 第2部分电力线路》（DL 5009.2-2013）14.1.7载送施工人员遵守下列规定2严禁自卸车、挂车、拖拉机等工程车或农用车载人。

已执行 安全教育培训记录2 4.6.2起重机作业时遵守下列规定：2吊件和起重臂活动范围内的下方严禁有人通行或停留。

4严禁吊件从人员上空越过。

已执行安全教育培训记录施工安全检查记录3 4.6.7严禁起重臂跨越电力线进行作业。

已执行 施工安全技术措施 44.6.11严禁起重机械超载作业，不得吊拔埋在地下、凝固在地面上及其他不明重量的物体。

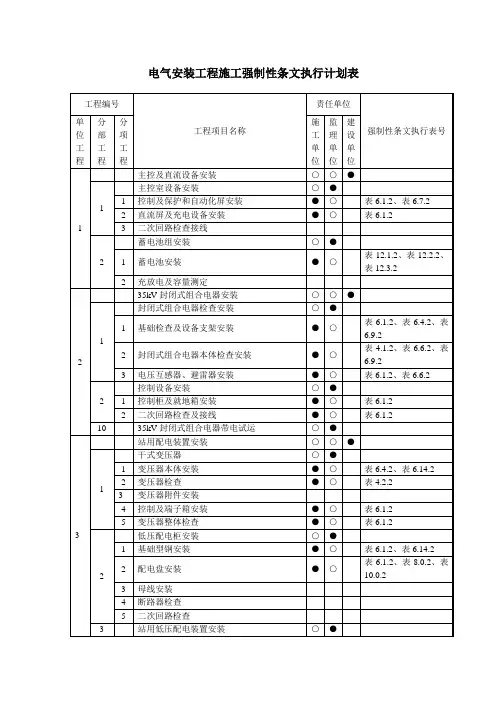

电气安装工程施工强制性条文执行计划表工程编号工程项目名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位1主控及直流设备安装○○●1主控室设备安装○●1 控制及保护和自动化屏安装●○表6.1.2、表6.7.22 直流屏及充电设备安装●○表6.1.23 二次回路检查接线2蓄电池组安装○●1 蓄电池安装●○表12.1.2、表12.2.2、表12.3.22 充放电及容量测定235kV封闭式组合电器安装○○●1封闭式组合电器检查安装○●1 基础检查及设备支架安装●○表6.1.2、表6.4.2、表6.9.22 封闭式组合电器本体检查安装●○表4.1.2、表6.6.2、表6.9.23 电压互感器、避雷器安装●○表6.1.2、表6.6.22控制设备安装○●1 控制柜及就地箱安装●○表6.1.22 二次回路检查及接线●○表6.1.210 35kV封闭式组合电器带电试运○●3站用配电装置安装○○●1干式变压器○●1 变压器本体安装●○表6.4.2、表6.14.22 变压器检查●○表4.2.23 变压器附件安装4 控制及端子箱安装●○表6.1.25 变压器整体检查●○表6.1.22低压配电柜安装○●1 基础型钢安装●○表6.1.2、表6.14.22 配电盘安装●○表6.1.2、表8.0.2、表10.0.23 母线安装4 断路器检查5 二次回路检查3 站用低压配电装置安装○●工程项目名称强制性条文执行表号单位工程分部工程分项工程 施工单位监理单位建设单位 1 低压变压器安装 ● ○ 表6.1.2 2 低压盘安装 ● ○ 表6.1.2 3 二次回路检查10 站用变带电试运○ ● 4SVG 无功补偿成套设备安装 ○ ○ ●1 SVG 连接电抗器 ○ ●1 SVG 连接电抗器安装 ● ○ 表4.2.2、表6.4.2 2 引下线安装● ○ 表9.0.2 10 SVG 无功补偿设备带电试运 ○ ● 5全站电缆施工 ○ ○ ● 1 电缆管配制及敷设2电缆架制作及安装 ○ ●1 电缆架安装 ● ○ 表5.0.2、表6.1.2 3电缆敷设 ○ ● 1 屋内电缆敷设2屋外电缆敷设● ○ 表5.0.2 4电力电缆终端及中间接头制作 ○ ● 1 电力电缆终端制作及安装 ● ○ 表6.5.2 2 电力电缆接头制作及安装 5 控制电缆终端制作及安装 ○ ● 1 控制电缆终端制作及安装 6 35kV 及以上电缆线路施工 ○ ● 1 35kV 及以上电缆线路7 电缆防火与阻燃 ○ ● 1 电缆防火与阻燃 ● ○ 表5.0.2 6全站防雷接地装置安装 ○ ○ ●1 避雷针及引下线安装 ○ ●1 避雷针及引下线安装 ● ○ 表6.6.2、表6.8.2、表6.10.2 2接地装置安装 ○ ●1 屋外接地装置安装 ● ○ 表6.2.2、表6.3.2、表6.8.22 屋内接地装置安装 ● ○ 表6.3.2、表6.8.2 7交接试验 ○ ○ ●1 变压器● ○ 表13.2.2 2 电抗器、消弧线圈 ● ○ 表13.3.2 3互感器● ○表13.4.2工程项目名称强制性条文执行表号单位工程分部工程分项工程 施工单位监理单位建设单位 4 真空断路器 ● ○ 表13.5.2 5 电力电缆 ● ○ 表13.8.2 6 避雷器 ● ○ 表13.9.2 7接地● ○表13.11.2注：1.●为该项强制性条文执行的责任主体单位，并负责填写相应表格。

电气施工强制性条文执行记录表
1. 引言
电气施工是在建筑、工业和其他领域中十分重要的一项施工工作。

为确保电气设备平安可靠的运行，许多国家和地区都制定了一系列的
强制性法规和政策。

本文档旨在记录电气施工过程中的强制性条文的
执行情况，以保证施工符合法规要求。

2. 表格格式说明
本记录表使用Markdown文本格式进行记录，表格的格式如下所示：序号条文编号条文内容执行情况
1
2
…
•序号：记录条文在执行记录表中的顺序编号。

•条文编号：记录条文的编号，以便快速查找和参考。

•条文内容：简要描述条文的要求和内容。

•执行情况：记录条文的执行情况，包括。
