【关键字】指导模具维修及保养作业指导书一、模具维修模具在正常使用过程中，由于正常或意外磨损，以及在注塑过程中出现的各种异常现象，都需修模解决。

1.1、模具技工接到任务后的准备工作A、弄清模具损坏的程度；B、参照修模样板，分析维修方案；C、度数：我们对模具进行维修，在很大程度上是在无图纸条件下进行的，而我们维修的原则为“不影响塑件的结构、尺寸”，这就要求我们修模技工在设计到尺寸改变时应先拿好数再作下一步工作。

1．2、装、拆模注意事项A、标示：当修模技工拆下导柱，司筒、顶针、镶件、压块等，特别是有方向要求的，一定要看清在模胚上的对应标示，以便在装模时对号入座。

在此过程中，须留意两点：1、标示符必须唯一，不得重复；2、未有标示的模具镶件，必须打上标示字符；B、防呆：在易出现错装的零部件作好防呆工作及保证在装反的情况下装不进去；C、摆放：拆出的零部件需摆放整齐，螺丝、弹簧、胶圈等应用胶盒装好；D、保护：对型芯、型腔等精密零件要作好防备措施，以防他人不小心碰伤。

1．3、维修纹面时注意事项A、机台省模：当胶件有粘模、拖花等需省模时，应将有纹面的部位作好保护，才可进行维修。

机台省模切忌将纹面省光，在无把握时应要求落模维修；B、烧焊：若对纹面进行烧焊，必须留意：1、焊条必须与模CORE材料一致；2、焊后需作好回火工作；C、补纹：当模具维修好需出厂补纹时，维修者需用纸皮将纹面保护好，并标示好补纹部位，附带补纹样板。

蚀纹回厂时，应认真检查蚀纹面的质量，确认OK后方可进行装模。

若对维修效果把握不大，应先试模确认OK，方可出厂补纹。

二、模具保养模具保养比模具维修更为重要，模具维修的次数越多，其寿命越短；而模具保养得越好，其使用寿命就会越长。

2.1、模具保养的必要性A、维护模具的正常动作，减少活动部位不必要磨损；B、使模具达到正常的使用寿命；C、减少生产中的油污。

2.2、模具保养分类A、模具的日常保养；B、模具的定期保养；C、模具的外观保养。

东莞市桂氏咏华实业有限公司模具作业指导书目的：为使模具制作及维修作业能降低成本，缩短制造周期，确保模具寿命，保证产品品质。

一、制作模具编号：1.必须在模坯外侧端面上方（方铁）用铣床加工模具编号，字高度40mm，深度0.5mm，字体为等线体。

2.每一块模板上均须用字码打上模具编号，且方向统一。

3.模具所有螺丝、吊圈孔及模具部件必须是公制规格，而付加工模配件必须是标准规格，禁止自行土制。

二、撬模位１、每一套模具均在Ｂ板（动模板）上四个角铣出撬模位，以便ＦＩＴ模及修模用。

三、码模坑：１、非工字模胚均需要在前后模铣出码模槽，具体尺寸根据模具设计尺寸而定。

四、码模螺丝孔：１、每套模具均要在动模底板，定模面板上开码模孔。

２、孔距尺寸需根据注射机型确定五、顶棍孔１、动模底须开有足够大的顶棍孔，直径Φ25～40mm２、小型模具只需开一个顶棍孔，中型模具必须开三个顶棍孔以上，大型模具即需开五个孔３、顶棍孔径及位置根据注射机型实际尺寸（设计尺寸）六、定位圈１、每套模具必须装有定位圈（即定位法兰），以便装模定位，２、定位环尺寸应根据注射机型墙板孔径确定，３、定位圈直径公差为0.2～0.4mm，凸出模面板高度最小8～10mm，４、模具与机板的定位圈（法兰）的标准尺寸100mm-0.20^-0.40mm，七、先复位装置１、当顶针司筒与行位顶出装置相干涉时，必须在模上设有先复装置，不尽靠弹簧使顶针板复位，以免日后弹簧失效，行位（抽芯）与顶针司筒相碰撞。

２、必须在顶针板与动模板间装行程开关，以确保先复位装置有效后方可通电合模。

八、顶针板导柱导套１、顶针板长12或以上，或工模排位偏中２、配置较多小顶针且直径在2mm以下，３、配置较多司筒（10支以上），４、以上三种情形都必须在顶针板上加四支导柱及导套，以保证顶针平衡平稳地顶出胶件。

九、顶针板弹簧弓１、所有模具必须上顶针板上安装四根复位弹弓，以助顶针均匀回缩，２、采用塑胶模具专用蓝色弹弓，复位弹弓两端磨平，３、复位弹弓不能压缩大于自由长度的４０％需在胶件有效出模情况下在顶针面板上做四个顶出限位钉４、复位弹弓固定，必须两端均有固定沉孔，禁止一端沉孔一端磨平面的不可靠做法。

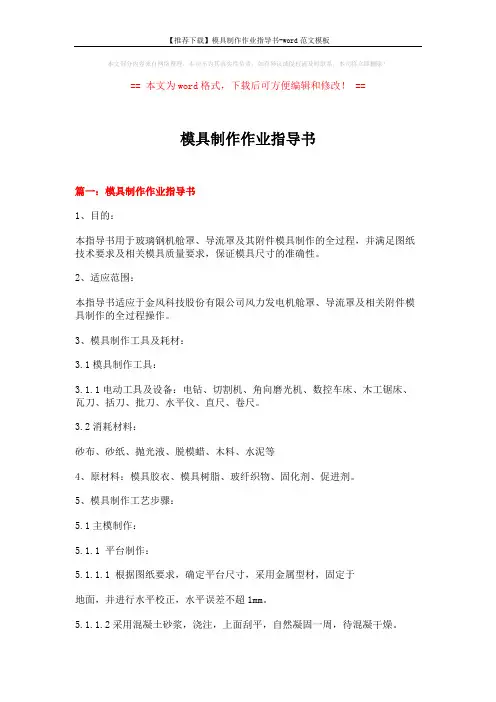

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==模具制作作业指导书篇一：模具制作作业指导书1、目的：本指导书用于玻璃钢机舱罩、导流罩及其附件模具制作的全过程，并满足图纸技术要求及相关模具质量要求，保证模具尺寸的准确性。

2、适应范围：本指导书适应于金风科技股份有限公司风力发电机舱罩、导流罩及相关附件模具制作的全过程操作。

3、模具制作工具及耗材：3.1模具制作工具：3.1.1电动工具及设备：电钻、切割机、角向磨光机、数控车床、木工锯床、瓦刀、括刀、批刀、水平仪、直尺、卷尺。

3.2消耗材料：砂布、砂纸、抛光液、脱模蜡、木料、水泥等4、原材料：模具胶衣、模具树脂、玻纤织物、固化剂、促进剂。

5、模具制作工艺步骤：5.1主模制作：5.1.1 平台制作：5.1.1.1 根据图纸要求，确定平台尺寸，采用金属型材，固定于地面，并进行水平校正，水平误差不超1mm。

5.1.1.2采用混凝土砂浆，浇注，上面刮平，自然凝固一周，待混凝干燥。

5.1.2 模板制作：根据产品图纸尺寸制作模板（由数控车床制作），并将制作好的模板固定于平台上，按模板尺寸进行内部填充，然后用水泥沙浆拉平，检查检验各部位尺寸，加温干燥3-5天。

5.1.3 表面处理：采用40-80#砂布进行打磨处理，除去浮尘后，用腻子对模具表面进行批涂（要求平整）。

干燥后用120-1200#砂布依次修正打磨，直至表面平整，手感光滑。

5.2阴模制作：5.2.1主模表面处理：5.2.1.1除去主模表面浮尘。

5.2.1.2使用抛光蜡均匀涂刷于主模表面，反复2-3次，每涂一次，用干燥毛巾和羊毛轮进行抛光处理，并涂刷两遍脱模剂。

5.2.2胶衣喷涂：待脱模剂干燥后喷涂模具胶衣两遍（每次喷涂间隔时间在4-6小时之内，胶衣总厚度不小于1mm）。

5.2.3 模具铺层：总厚度20mm5.2.3.1模具胶衣初步固化后，开始按以下顺序进行铺层：表面毡1层——短切毡2层——04方格布20层——06方格布10层，铺层工序不能过快，每班时铺3-5层坡纤布或短切毡，每铺一层玻纤织物涂一层胶，同时要用铁辊压平压实织物，排出气泡，使胶均匀，达到指定厚度后铺层结束。

模具修理操作指导书
一、引言
模具是工业生产中不可或缺的工具，对于产品的制造具有至关
重要的作用。

然而，随着模具的长期使用，不可避免地会出现磨损、损坏等问题，需要进行修理和维护。

本操作指导书旨在向模具修理
操作人员介绍模具修理的基本知识和技巧，以确保模具的正常运行
和延长使用寿命。

二、模具修理前的准备工作
1. 安全措施：在进行模具修理操作之前，务必佩戴好相关的安
全装备，如安全帽、护目镜、防护手套等，确保人身安全。

2. 了解模具结构：在修理之前，对模具的结构和组成部分进行
充分了解，以便更好地进行修理操作。

3. 准备工具和材料：根据修理任务的要求，准备好相应的工具
和材料，如砂纸、刨刀、锉刀、刷子、磨具等。

三、常见模具修理问题及解决方案
1. 模具磨损：
a) 问题描述：模具表面出现磨损、划伤等情况，影响产品的质量。

b) 解决方案：使用砂纸或磨具对受损部分进行打磨，恢复平整的表面。

2. 模具孔隙：
a) 问题描述：模具内部存在孔隙或气泡，影响产品成型的完整性。

b) 解决方案：使用锉刀或刨刀对孔隙进行修补，填补材料以恢复完整性。

3. 模具裂纹：
a) 问题描述：模具出现裂纹或断裂，使模具无法正常工作。

b) 解决方案：使用焊接或钣金修复技术，将模具裂纹处焊接或粘接，使模具恢复完整。

4. 模具表面腐蚀：。
