关于反光杯、反射罩的设计及相关技术参数

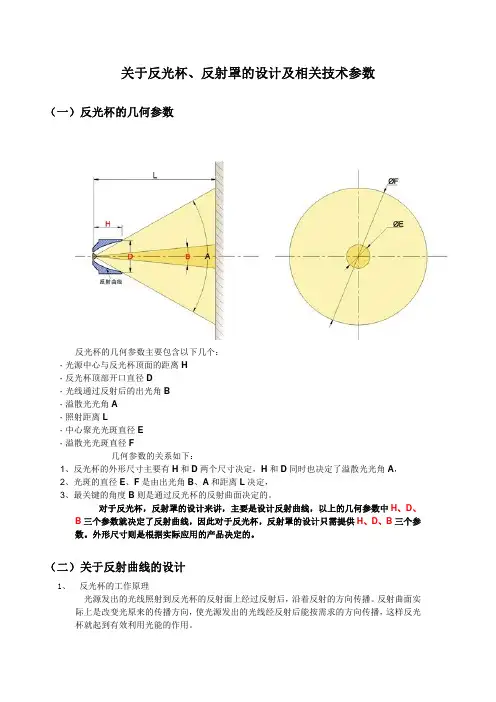

关于反光杯、反射罩的设计及相关技术参数（一）反光杯的几何参数反光杯的几何参数主要包含以下几个：·光源中心与反光杯顶面的距离H·反光杯顶部开口直径D·光线通过反射后的出光角B·溢散光光角A·照射距离L·中心聚光光斑直径E·溢散光光斑直径F几何参数的关系如下：1、反光杯的外形尺寸主要有H和D两个尺寸决定，H和D同时也决定了溢散光光角A，2、光斑的直径E、F是由出光角B、A和距离L决定，3、最关键的角度B则是通过反光杯的反射曲面决定的。

对于反光杯，反射罩的设计来讲，主要是设计反射曲线，以上的几何参数中H、D、B三个参数就决定了反射曲线，因此对于反光杯，反射罩的设计只需提供H、D、B三个参数。

外形尺寸则是根据实际应用的产品决定的。

（二）关于反射曲线的设计1、 反光杯的工作原理光源发出的光线照射到反光杯的反射面上经过反射后，沿着反射的方向传播。

反射曲面实际上是改变光原来的传播方向，使光源发出的光线经反射后能按需求的方向传播，这样反光杯就起到有效利用光能的作用。

2、 光源的光能空间分布反光杯是一种反射光线的器件，对于不同的光源，反光杯的曲线也是不同的，因为不同的光源发出的光能在空间的分布是不同，不能用同一个反光杯去套不同的光源。

光源的光能在空间的分布是通过光强或者照度来表示的，可以通过仪器来测定，通过看光源的配光曲线可以大致了解光源光能在空间的分布状况。

光源的配光曲线图3、 反射曲线需要通过复杂的计算来控制光线在不同的位置的反射方向以到达要求的光的传播方向。

（三）LED 光源的反光杯的设计随着LED光源的亮度的不断提升，LED逐渐由装饰显示的应用发展到室内外照明的应用，LED反光杯能有效的利用LED的光能，将光反射到需求的方向，以下以CREE XP-E LED 为例介绍LED的反光杯设计。

1、不同封装的LED光源LED光源有不同的封装形式，不同厂家的封装是不同的，没有统一的标准。

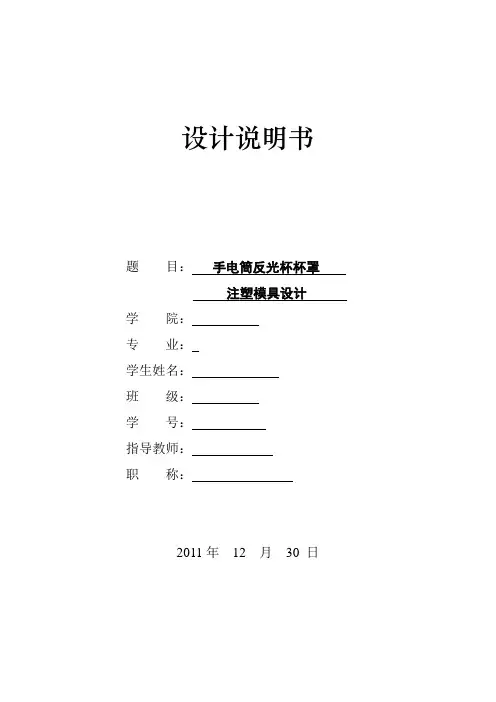

设计说明书题目：手电筒反光杯杯罩注塑模具设计学院：专业：学生姓名：班级：学号：指导教师：职称：2011年12 月30 日摘要塑料外壳手电筒以轻便、耐磨、防绣、可充电重复使用的特点用深受人们的喜爱而被广泛使用。

手电筒头部反光杯杯罩以环形结构、内螺纹结构为主要特点，本文主要介绍其成型注射模具的设计过程。

当前，各种资料所介绍的注塑模脱模机构中，主要是以侧芯抽机构为主，涉及内螺纹自动脱螺纹机构方面的资料比较少，而成型瓶盖类的注塑模用到自动脱螺纹机构却比较普遍，故本文将以手电筒反光杯杯罩的成型模具设计为例，重点介绍齿条齿轮脱螺纹机构模具的设计，希望对读者有所帮助。

关键词：杯罩；注塑模；自动脱螺纹全套图纸，加153893706AbstractPlastic casing flashlight with deft, wear-resisting, prevent embroidery, rechargeable repeated use of the characteristic with very popular and widely used. Flashlight head to glance cup win cover annular structure, threaded structure as its main characteristic, this paper mainly introduces its molding injection mould design process. At present, various material introduction of injection mold demoulding mechanism, is mainly by side core smoke firms, involving threaded automatic take off whorl institutions aspect of information is less, and molding cap of injection mold use automatic take off whorl institution is more common, so this paper will take a flashlight reflective cup win cover molding design as an example, and focus on the introduction of the rack take off whorl design of organization, hope to readers have great help.Keywords:Cup mask; Injection mold; Automatic take off whorl目录引言 (1)1 塑件工艺性分析及其设计要求 (2)1.1 塑件成型工艺性 (2)1.2 塑件结构工艺性 (3)1.2.1主要形状及结构 (3)1.2.2塑件尺寸精度和表面质量 (3)1.2.3塑件的壁厚和脱模斜度 (4)2 确定型腔数目及注射机 (5)2.1 确定型腔数目及注射机 (5)2.2 型腔的排布设计 (5)2.3 与注射机相关零件参数确定 (6)3 确定分型面 (7)4 浇注系统的设计 (7)4.1 主流道的设计 (8)4.2 分流道的设计 (9)4.3 浇口的设计 (10)4.4 冷料穴的设计 (11)4.5 溢流排气系统的设计 (11)5 主要成型零部件的设计 (11)5.1 成型零部件的结构设计： (11)5.1.1凹模的的结构设计 (12)5.1.2凸模的结构设计 (12)5.2 成型零件尺寸计算 (12)5.2.1成型零件的工作尺寸 (12)5.2.2 螺纹型芯的设计 (13)5.2.3其他成型零件尺寸的确定 (14)6 模架的选择 (14)7 导向机构的设计 (15)7.1 导柱的设计 (15)7.2 导套的结构设计 (16)8 脱模机构的设计 (16)8.1 齿条齿轮自动脱螺纹机构的设计 (17)8.2 推出机构 (18)8.3 复位零件： (18)9 温控系统设计 (18)10 校核主要参数 (20)10.1 注射机有关工艺参数的校核 (20)10.2 模具厚度H与注射机闭和高度 (20)11 模具加工工艺流程 (20)12 典型零件的加工工艺 (22)12.1 螺纹型芯的加工工艺 (22)12.2 成型凹模的加工工艺 (23)12.3 塑件成型工艺卡 (24)总结 (25)谢辞 (26)参考文献 (27)引言在现代工业发展的进程中，模具的地位及其重要性日益被人们所认识。

基于zemaX的汽车新型反光杯设计
zemaX是一家专注于汽车配件设计和生产的公司，他们最近推出了一款创新的汽车新型反光杯。

这款反光杯采用了先进的技术，旨在提供更好的驾驶体验和更高的安全性能。

zemaX的汽车新型反光杯采用了高科技材料制成，可以清晰地反射外部光线。

与传统的反光杯不同，zemaX的反光杯不仅仅是一个简单的镜面，它还有许多其他的功能。

zemaX的反光杯具有自适应的功能。

它可以根据不同的光线环境自动调节反射效果，确保驾驶者可以清晰地看到外部的情况。

无论是在明亮的阳光下行驶，还是在昏暗的夜晚驾驶，这款反光杯都可以提供最佳的反射效果，保证驾驶者的安全。

zemaX的反光杯还具有抗眩光功能。

在太阳光直射的时候，很容易导致驾驶者眩目，影响驾驶安全。

但是这款反光杯采用了高级的抗眩光技术，可以过滤掉大部分的眩光，让驾驶者能够清楚地看到路面和周围的情况，提高驾驶的舒适度和安全性。

zemaX的反光杯还具有防紫外线功能。

长时间暴露在强烈的紫外线下对驾驶者的眼睛和皮肤健康都会造成损害。

但是这款反光杯采用了特殊的材料制成，可以有效过滤掉紫外线，保护驾驶者的身体健康。

zemaX的汽车新型反光杯通过采用高科技材料和先进的技术，提供了一系列的功能和特点，旨在提高驾驶者的驾驶体验和驾驶安全性。

这款反光杯不仅具有清晰反射、自适应和抗眩光功能，还具有防紫外线和防雾霾功能。

zemaX的汽车新型反光杯将为驾驶者带来更好的驾驶体验和更高的安全性能。

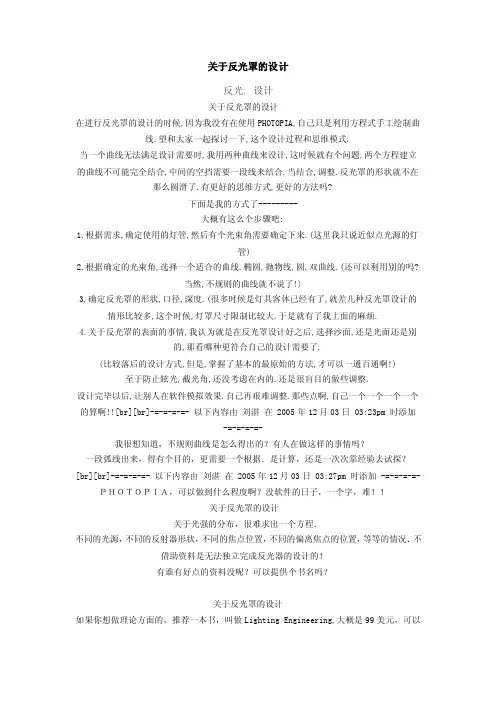

关于反光罩的设计反光, 设计关于反光罩的设计在进行反光罩的设计的时候,因为我没有在使用PHOTOPIA,自己只是利用方程式手工绘制曲线.望和大家一起探讨一下,这个设计过程和思维模式.当一个曲线无法满足设计需要时,我用两种曲线来设计,这时候就有个问题,两个方程建立的曲线不可能完全结合,中间的空挡需要一段线来结合.当结合,调整.反光罩的形状就不在那么圆滑了.有更好的思维方式,更好的方法吗?下面是我的方式了---------大概有这么个步骤吧:1.根据需求,确定使用的灯管,然后有个光束角需要确定下来.(这里我只说近似点光源的灯管)2.根据确定的光束角,选择一个适合的曲线.椭圆,抛物线,圆,双曲线.(还可以利用别的吗?当然,不规则的曲线就不说了!)3.确定反光罩的形状,口径,深度.(很多时候是灯具客体已经有了,就差几种反光罩设计的情形比较多,这个时候,灯罩尺寸限制比较大.于是就有了我上面的麻烦.4.关于反光罩的表面的事情,我认为就是在反光罩设计好之后,选择沙面,还是光面还是别的,那看哪种更符合自己的设计需要了.(比较落后的设计方式,但是,掌握了基本的最原始的方法,才可以一通百通啊!) 至于防止眩光,截光角,还没考虑在内的.还是很盲目的做些调整.设计完毕以后,让别人在软件模拟效果.自己再艰难调整.那些点啊,自己一个一个一个一个的算啊!![br][br]-=-=-=-=- 以下内容由刘湛在 2005年12月03日 03:23pm 时添加-=-=-=-=-我很想知道，不规则曲线是怎么得出的？有人在做这样的事情吗？一段弧线出来，得有个目的，更需要一个根据．是计算，还是一次次靠经验去试探？[br][br]-=-=-=-=- 以下内容由刘湛在 2005年12月03日 03:27pm 时添加 -=-=-=-=- ＰＨＯＴＯＰＩＡ，可以做到什么程度啊？没软件的日子，一个字，难！！关于反光罩的设计关于光强的分布，很难求出一个方程．不同的光源，不同的反射器形状，不同的焦点位置，不同的偏离焦点的位置，等等的情况．不借助资料是无法独立完成反光器的设计的！有谁有好点的资料没呢？可以提供个书名吗？关于反光罩的设计如果你想做理论方面的，推荐一本书，叫做Lighting Engineering,大概是99美元，可以在亚马逊上订到，关于理论知识是个非常好的参考书。

工程光学设计反光杯报告
LED反光杯的设计工艺
通常，光源的光能会向360方向全辐射。

为了有效利用有限的光能，灯具可以通过光反射器来控制主光斑的光照距离和光照面积。

光反射器灯具中反射光的装置。

根据光源不同的大小、形状和不同的照明要求，光反射器可以做得很简单，也可以做得很精密。

如:工地用的小型射灯、沙光灯--只要求近距离很小面积的照明方便施工即可。

此类灯具的成本低要求简单，无需开模，用金属铝片剪成某一形状即可。

球场用的投光灯--因无法将灯设置在球场或看台中间，照射距离远，反射器光学技术高，反光率要求也高，通常需金属冲模成型。

反光杯
用点光源灯泡为光源，需远距离聚光照明的反射器，通常为杯型，俗称反光杯。

聚光照明的3个基本条件
1、点电源灯泡。

光源的发光体越小，聚光性就越好。

2、精密的多段聚焦反光杯。

一）反光杯的几何参数反光杯的几何参数主要包含以下几个：·光源中心与反光杯顶面的距离H·反光杯顶部开口直径D·光线通过反射后的出光角B·溢散光光角A·照射距离L·中心聚光光斑直径E·溢散光光斑直径F几何参数的关系如下：1、反光杯的外形尺寸主要有H和D两个尺寸决定，H和D同时也决定了溢散光光角A，2、光斑的直径E、F是由出光角B、A和距离L决定，3、最关键的角度B则是通过反光杯的反射曲面决定的。

对于反光杯，反射罩的设计来讲，主要是设计反射曲线，以上的几何参数中H、D、B三个参数就决定了反射曲线，因此对于反光杯，反射罩的设计只需提供H、D、B三个参数。

外形尺寸则是根据实际应用的产品决定的。

（二）关于反射曲线的设计1、反光杯的工作原理光源发出的光线照射到反光杯的反射面上经过反射后，沿着反射的方向传播。

反射曲面实际上是改变光原来的传播方向，使光源发出的光线经反射后能按需求的方向传播，这样反光杯就起到有效利用光能的作用。

2、光源的光能空间分布反光杯是一种反射光线的器件，对于不同的光源，反光杯的曲线也是不同的，因为不同的光源发出的光能在空间的分布是不同，不能用同一个反光杯去套不同的光源。

光源的光能在空间的分布是通过光强或者照度来表示的，可以通过仪器来测定，通过看光源的配光曲线可以大致了解光源光能在空间的分布状况。

光源的配光曲线图3、反射曲线需要通过复杂的计算来控制光线在不同的位置的反射方向以到达要求的光的传播方向。

（三）LED 光源的反光杯的设计随着LED光源的亮度的不断提升，LED逐渐由装饰显示的应用发展到室内外照明的应用，LED反光杯能有效的利用LED的光能，将光反射到需求的方向，以下以CREE XP-E LED 为例介绍LED的反光杯设计。

1、不同封装的LED光源LED光源有不同的封装形式，不同厂家的封装是不同的，没有统一的标准。

不同的LED封装，LED的出光是不同的，因此光能在空间的分布是不同的,因此针对不同厂家的LED，反光杯的设计是不同的。

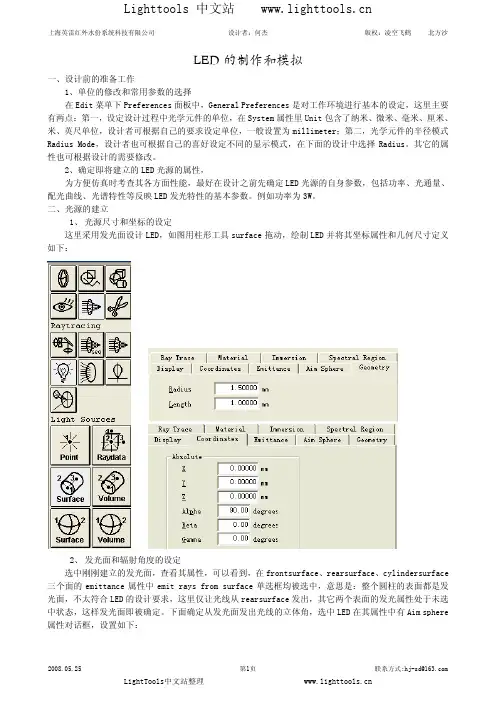

LED的制作和模拟一、设计前的准备工作1、单位的修改和常用参数的选择在Edit菜单下Preferences面板中，General Preferences是对工作环境进行基本的设定，这里主要有两点：第一，设定设计过程中光学元件的单位，在System属性里Unit包含了纳米、微米、毫米、厘米、米、英尺单位，设计者可根据自己的要求设定单位，一般设置为millimeter；第二，光学元件的半径模式Radius Mode，设计者也可根据自己的喜好设定不同的显示模式，在下面的设计中选择Radius。

其它的属性也可根据设计的需要修改。

2、确定即将建立的LED光源的属性，为方便仿真时考查其各方面性能，最好在设计之前先确定LED光源的自身参数，包括功率、光通量、配光曲线、光谱特性等反映LED发光特性的基本参数。

例如功率为3W。

二、光源的建立1、光源尺寸和坐标的设定这里采用发光面设计LED，如图用柱形工具surface拖动，绘制LED并将其坐标属性和几何尺寸定义如下：2、发光面和辐射角度的设定选中刚刚建立的发光面，查看其属性，可以看到，在frontsurface、rearsurface、cylindersurface 三个面的emittance属性中emit rays from surface单选框均被选中，意思是：整个圆柱的表面都是发光面，不太符合LED的设计要求，这里仅让光线从rearsurface发出，其它两个表面的发光属性处于未选中状态，这样发光面即被确定。

下面确定从发光面发出光线的立体角，选中LED在其属性中有Aim sphere 属性对话框，设置如下：意思是，从表面发出光线的半立体角为30度，立体角为60度！3、建立光源的光谱特性和照度配光曲线为了方便比较，这一步暂时放在后面。

4、建立LED聚光镜，通常LED光源前面要加一个球状的聚光和保护镜，用透镜工具建立一个半球状透镜，坐标和几何参数设置如下：前后两个表面曲率半径设置如下：边缘光学属性设置为：Transmitted rays only设置完毕后如图所示：三、光源底座的设计，这是一个对LED的修饰，设计者可根据自己需要添加。

（一）反光杯的几何参数反光杯的几何参数主要包含以下几个：·光源中心与反光杯顶面的距离H·反光杯顶部开口直径D·光线通过反射后的出光角B·溢散光光角A·照射距离L·中心聚光光斑直径E·溢散光光斑直径F几何参数的关系如下：1、反光杯的外形尺寸主要有H和D两个尺寸决定，H和D同时也决定了溢散光光角A，2、光斑的直径E、F是由出光角B、A和距离L决定，3、最关键的角度B则是通过反光杯的反射曲面决定的。

对于反光杯，反射罩的设计来讲，主要是设计反射曲线，以上的几何参数中H、D、B三个参数就决定了反射曲线，因此对于反光杯，反射罩的设计只需提供H、D、B三个参数。

外形尺寸则是根据实际应用的产品决定的。

（二）关于反射曲线的设计1、反光杯的工作原理光源发出的光线照射到反光杯的反射面上经过反射后，沿着反射的方向传播。

反射曲面实际上是改变光原来的传播方向，使光源发出的光线经反射后能按需求的方向传播，这样反光杯就起到有效利用光能的作用。

2、光源的光能空间分布反光杯是一种反射光线的器件，对于不同的光源，反光杯的曲线也是不同的，因为不同的光源发出的光能在空间的分布是不同，不能用同一个反光杯去套不同的光源。

光源的光能在空间的分布是通过光强或者照度来表示的，可以通过仪器来测定，通过看光源的配光曲线可以大致了解光源光能在空间的分布状况。

光源的配光曲线图3、反射曲线需要通过复杂的计算来控制光线在不同的位置的反射方向以到达要求的光的传播方向。

（三）LED 光源的反光杯的设计随着LED光源的亮度的不断提升，LED逐渐由装饰显示的应用发展到室内外照明的应用，LED反光杯能有效的利用LED的光能，将光反射到需求的方向，以下以CREE XP-E LED 为例介绍LED的反光杯设计。

#p#分页标题#e#1、不同封装的LED光源LED光源有不同的封装形式，不同厂家的封装是不同的，没有统一的标准。

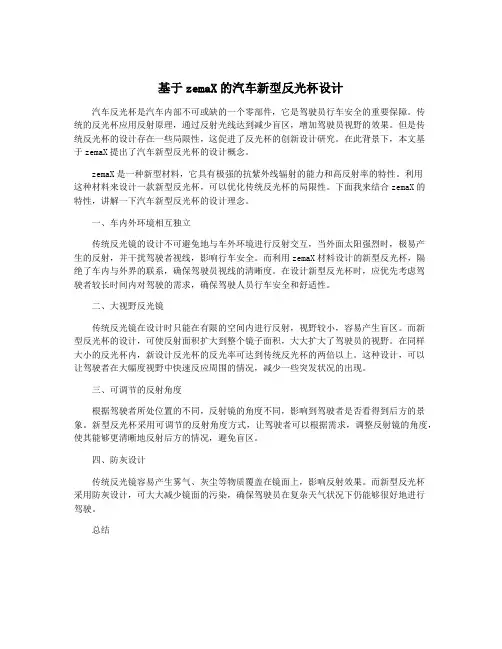

基于zemaX的汽车新型反光杯设计汽车反光杯是汽车内部不可或缺的一个零部件，它是驾驶员行车安全的重要保障。

传统的反光杯应用反射原理，通过反射光线达到减少盲区，增加驾驶员视野的效果。

但是传统反光杯的设计存在一些局限性，这促进了反光杯的创新设计研究。

在此背景下，本文基于zemaX提出了汽车新型反光杯的设计概念。

zemaX是一种新型材料，它具有极强的抗紫外线辐射的能力和高反射率的特性。

利用这种材料来设计一款新型反光杯，可以优化传统反光杯的局限性。

下面我来结合zemaX的特性，讲解一下汽车新型反光杯的设计理念。

一、车内外环境相互独立传统反光镜的设计不可避免地与车外环境进行反射交互，当外面太阳强烈时，极易产生的反射，并干扰驾驶者视线，影响行车安全。

而利用zemaX材料设计的新型反光杯，隔绝了车内与外界的联系，确保驾驶员视线的清晰度。

在设计新型反光杯时，应优先考虑驾驶者较长时间内对驾驶的需求，确保驾驶人员行车安全和舒适性。

二、大视野反光镜传统反光镜在设计时只能在有限的空间内进行反射，视野较小，容易产生盲区。

而新型反光杯的设计，可使反射面积扩大到整个镜子面积，大大扩大了驾驶员的视野。

在同样大小的反光杯内，新设计反光杯的反光率可达到传统反光杯的两倍以上。

这种设计，可以让驾驶者在大幅度视野中快速反应周围的情况，减少一些突发状况的出现。

三、可调节的反射角度根据驾驶者所处位置的不同，反射镜的角度不同，影响到驾驶者是否看得到后方的景象。

新型反光杯采用可调节的反射角度方式，让驾驶者可以根据需求，调整反射镜的角度，使其能够更清晰地反射后方的情况，避免盲区。

四、防灰设计传统反光镜容易产生雾气、灰尘等物质覆盖在镜面上，影响反射效果。

而新型反光杯采用防灰设计，可大大减少镜面的污染，确保驾驶员在复杂天气状况下仍能够很好地进行驾驶。

总结。

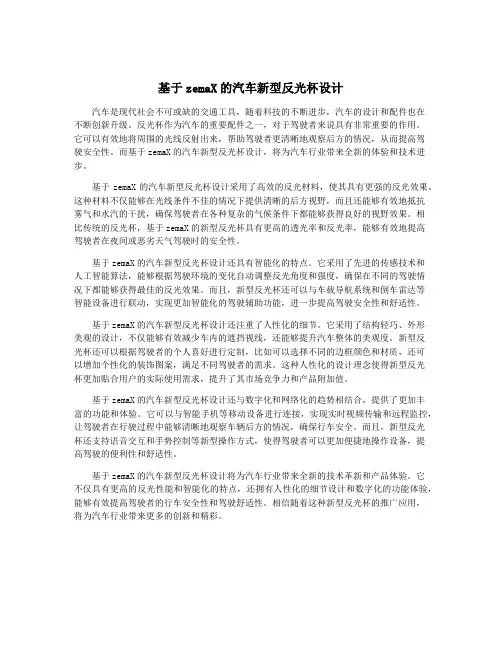

基于zemaX的汽车新型反光杯设计汽车是现代社会不可或缺的交通工具，随着科技的不断进步，汽车的设计和配件也在不断创新升级。

反光杯作为汽车的重要配件之一，对于驾驶者来说具有非常重要的作用。

它可以有效地将周围的光线反射出来，帮助驾驶者更清晰地观察后方的情况，从而提高驾驶安全性。

而基于zemaX的汽车新型反光杯设计，将为汽车行业带来全新的体验和技术进步。

基于zemaX的汽车新型反光杯设计采用了高效的反光材料，使其具有更强的反光效果。

这种材料不仅能够在光线条件不佳的情况下提供清晰的后方视野，而且还能够有效地抵抗雾气和水汽的干扰，确保驾驶者在各种复杂的气候条件下都能够获得良好的视野效果。

相比传统的反光杯，基于zemaX的新型反光杯具有更高的透光率和反光率，能够有效地提高驾驶者在夜间或恶劣天气驾驶时的安全性。

基于zemaX的汽车新型反光杯设计还具有智能化的特点。

它采用了先进的传感技术和人工智能算法，能够根据驾驶环境的变化自动调整反光角度和强度，确保在不同的驾驶情况下都能够获得最佳的反光效果。

而且，新型反光杯还可以与车载导航系统和倒车雷达等智能设备进行联动，实现更加智能化的驾驶辅助功能，进一步提高驾驶安全性和舒适性。

基于zemaX的汽车新型反光杯设计还注重了人性化的细节。

它采用了结构轻巧、外形美观的设计，不仅能够有效减少车内的遮挡视线，还能够提升汽车整体的美观度。

新型反光杯还可以根据驾驶者的个人喜好进行定制，比如可以选择不同的边框颜色和材质，还可以增加个性化的装饰图案，满足不同驾驶者的需求。

这种人性化的设计理念使得新型反光杯更加贴合用户的实际使用需求，提升了其市场竞争力和产品附加值。

基于zemaX的汽车新型反光杯设计还与数字化和网络化的趋势相结合，提供了更加丰富的功能和体验。

它可以与智能手机等移动设备进行连接，实现实时视频传输和远程监控，让驾驶者在行驶过程中能够清晰地观察车辆后方的情况，确保行车安全。

而且，新型反光杯还支持语音交互和手势控制等新型操作方式，使得驾驶者可以更加便捷地操作设备，提高驾驶的便利性和舒适性。

基于zemaX的汽车新型反光杯设计在当今，汽车的反射杯的功能不再只是为了防止炫目的太阳光线，同时还需要对夜间行驶的安全起到重要的角色，因此一个高质量的反光杯设计至关重要，可提高驾驶员的能见度，提高驾驶员的安全性。

本文就是基于zemaX反光杯设计而来，来介绍其设计原理和特点。

首先，zemaX汽车新型反光杯采用了优质玻璃壳体，这样可以使反光效果达到最佳状态。

在设计这样一个反光杯时，我们首先考虑了设计者和驾驶员。

因此，在设计的初期，我们一直以舒适性和易用性为设计的重点，从而实现了最佳的反光效果。

zemaX汽车新型反光杯的特点之一是采用了聚光设计，该设计可以使反光杯吸收阳光并将其反射向路面，从而使驾驶员的视线更加明亮清晰。

此外，聚光设计还可使反光杯更加节能，并且可以保护驾驶员的眼睛免受强光的照射。

zemaX汽车新型反光杯的另一特色是具有可调节功能。

我们设计了可调节的平台，可以使驾驶员根据不同驾驶情况进行相应的角度调整。

这种可调节功能不仅可以改善驾驶员的能见度，还可减少疲劳驾驶的发生，从而保障驾驶员的安全。

zemaX汽车新型反光杯还具有防眩光和防眼疲劳功能。

在反光杯的玻璃壳体中，我们采用了一层特殊的涂层，可以使强光在射入时得到抑制，从而减少光的强度，有效地防止长时间夜间驾驶时眼睛疲劳，同时保证驾驶员看到正确的明亮画面。

总结来看，zemaX汽车新型反光杯的设计使用了适当的聚光技术，子以使驾驶员安全地行驶在路上，使他们感到更加舒适，同时还具有可调节功能和防眩光和防眼疲劳功能。

这些功能可以让驾驶员保持警觉，并在保持安全的同时提高驾驶的效率。

zemaX汽车新型反光杯设计充分考虑到驾驶员对反光杯的需求，是驾驶员安全行车的必备。

反光杯设计和透镜设计的书籍第一章反光杯的原理和设计1.1 反光杯的作用反光杯是一种用于改变光照方向和强度的光学器件。

它通常由金属或塑料制成，内部表面经过精细的处理，能够将入射的光线反射或折射，使其产生特定的光学效果。

反光杯可以对光照进行聚焦、散射、反射等处理，广泛应用于照明、汽车灯具、激光器等设备中。

1.2 反光杯的原理在设计反光杯时，需要深入了解其原理。

光线在反光杯内表面的反射和折射过程中，会产生不同的光学效果，这些效果受到入射光线的角度、材料的折射率、表面的粗糙程度等因素的影响。

因此，设计反光杯需要考虑这些因素，并通过数值模拟和实验验证来确定最佳的设计方案。

1.3 反光杯的设计反光杯的设计需要综合考虑光学效果、材料选择、加工工艺等多方面因素。

首先，要确定反光杯的功能和性能要求，然后选择合适的材料和制造工艺，进行结构设计和优化。

此外，还需要考虑反光杯的光学参数、边缘效应、损耗等问题，确保其能够满足实际应用需求。

1.4 反光杯的应用反光杯广泛应用于照明、汽车灯具、激光器等领域。

在不同的应用场景中，反光杯需要具备不同的功能和性能要求，因此需要针对不同的应用需求进行设计和优化。

未来，随着新材料和制造工艺的不断发展，反光杯的设计将会更加多样化和个性化。

第二章透镜设计技术2.1 透镜的作用透镜是一种光学器件，能够将光线折射、聚焦和散射，具有调节光线方向、强度和色彩的功能。

透镜广泛应用于相机、照明、激光器等设备中，在光学系统中扮演着重要的角色。

2.2 透镜的原理透镜的原理涉及光线的折射、色散、成像等光学现象。

在设计透镜时，需要考虑透镜的曲率、焦距、孔径、材料的折射率等因素，以及光线的衍射、散射等现象。

只有深入了解透镜的原理，才能够设计出性能优良的透镜产品。

2.3 透镜的设计透镜的设计需要考虑光学效果、材料选择、制造工艺等多方面因素。

设计透镜时，需要确定其功能和性能要求，选择合适的材料和加工工艺，进行结构设计和优化。
