数字电路阻抗匹配数字电路中，阻抗匹配是一种重要的技术，用于确保信号在电路之间的传输过程中能够有效地匹配和传递。
阻抗不匹配可能导致信号反射、功耗增加、信号失真等问题。
本文将介绍数字电路阻抗匹配的基本概念、原理和常用方法。
一、阻抗匹配的基本概念在数字电路中，信号通常以电压的形式传输。
电路中的每个元件都有一个特定的阻抗，用来描述该元件对信号的阻碍程度。
阻抗匹配的目标是使信号源的输出阻抗与负载的输入阻抗相匹配，以最大限度地传输信号而不引起反射。
阻抗匹配可以通过改变电路的特性或添加合适的元件来实现。
二、阻抗匹配的原理阻抗匹配的原理基于传输线理论和阻抗转换的概念。
传输线理论描述了信号在传输线上的传播特性，而阻抗转换则指的是将一个阻抗转换为另一个阻抗的过程。
在数字电路中，常用的传输线是微带线、同轴电缆和双绞线。
阻抗匹配的原理可以简单地描述为以下几个步骤：1. 确定信号源的输出阻抗和负载的输入阻抗。
2. 计算阻抗不匹配的程度，即源阻抗和负载阻抗之间的差异。
3. 根据阻抗不匹配的程度选择合适的阻抗匹配方法。
4. 实施阻抗匹配，通常通过添加合适的元件或改变电路拓扑结构来完成。
三、常用的阻抗匹配方法1. 并联电阻法：在信号源和负载之间并联一个电阻，使得总阻抗与负载阻抗相匹配。
这种方法简单直接，适用于小功率的阻抗匹配。
2. 串联电阻法：在信号源和负载之间串联一个电阻，使得总阻抗与负载阻抗相匹配。
串联电阻法可以通过改变串联电阻的阻值来实现不同程度的阻抗匹配。
3. 阻抗转换器法：使用阻抗转换器将信号源的输出阻抗转换为与负载阻抗相匹配的阻抗。
阻抗转换器可以是变压器、运放电路或其他特定的电路元件。
4. 反射系数补偿法：通过引入反射系数补偿电路来减小信号反射。
这种方法可以通过添加补偿电路或改变传输线的特性来实现。
5. Smith 图阻抗匹配法：使用Smith 图进行阻抗匹配，通过在Smith 图上选择合适的阻抗变换点来实现匹配。
阻抗匹配概念阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。
阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。

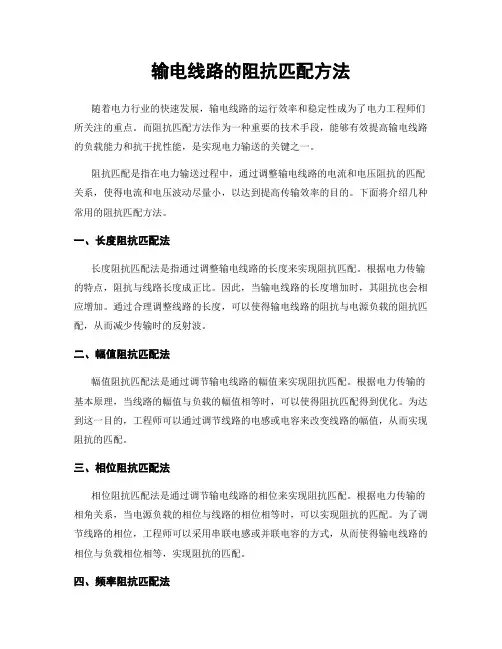

输电线路的阻抗匹配方法随着电力行业的快速发展，输电线路的运行效率和稳定性成为了电力工程师们所关注的重点。
而阻抗匹配方法作为一种重要的技术手段，能够有效提高输电线路的负载能力和抗干扰性能，是实现电力输送的关键之一。
阻抗匹配是指在电力输送过程中，通过调整输电线路的电流和电压阻抗的匹配关系，使得电流和电压波动尽量小，以达到提高传输效率的目的。
下面将介绍几种常用的阻抗匹配方法。
一、长度阻抗匹配法长度阻抗匹配法是指通过调整输电线路的长度来实现阻抗匹配。
根据电力传输的特点，阻抗与线路长度成正比。
因此，当输电线路的长度增加时，其阻抗也会相应增加。
通过合理调整线路的长度，可以使得输电线路的阻抗与电源负载的阻抗匹配，从而减少传输时的反射波。
二、幅值阻抗匹配法幅值阻抗匹配法是通过调节输电线路的幅值来实现阻抗匹配。
根据电力传输的基本原理，当线路的幅值与负载的幅值相等时，可以使得阻抗匹配得到优化。
为达到这一目的，工程师可以通过调节线路的电感或电容来改变线路的幅值，从而实现阻抗的匹配。
三、相位阻抗匹配法相位阻抗匹配法是通过调节输电线路的相位来实现阻抗匹配。
根据电力传输的相角关系，当电源负载的相位与线路的相位相等时，可以实现阻抗的匹配。
为了调节线路的相位，工程师可以采用串联电感或并联电容的方式，从而使得输电线路的相位与负载相位相等，实现阻抗的匹配。
四、频率阻抗匹配法频率阻抗匹配法是通过调节输电线路的频率来实现阻抗匹配。
电力传输中，电源和负载的频率可能存在差异，如果两者的频率不匹配，将会导致能量的损失和传输效率的降低。
因此，通过调整输电线路的频率，使其与电源负载的频率匹配，可以最大限度地减少能量损失，提高传输效率。
综上所述，阻抗匹配方法是电力输送中的一项重要技术。
通过合理的调节线路的长度、幅值、相位和频率，可以实现输电线路的阻抗与电源负载的阻抗匹配，从而提高电力输送的效率和可靠性。
在电力工程中，工程师们需要根据具体情况选择合适的阻抗匹配方法，并结合实际情况进行优化设计，以确保电力传输的顺利进行。
微带传输线的阻抗匹配问题微带传输线的匹配问题串联匹配Rs 为驱动端的输出电阻（电阻值很小）；Z0为传输线特征阻抗；负载端输入电阻很大，近似开路。
为了达到电阻匹配，在驱动端串联电阻R ，使Rs ＋R ＝Z0（电阻串联匹配）当驱动端有一个从5V 降到1V 的脉冲时（具体多大电压不重要），在信号从负载端反射回驱动端之前，驱动端的压降只有2V ，（5－1）/2，相当是Rs ＋R 和Z0分压（如图下部），就是搞不懂为什么会分压，Z0怎么就接地了呢？请教，谢谢！传输线是一对导线组成的，包括信号传播路径和返回路径（即“地”）。
特征阻抗是指传播路径和返回路径之间的等效电阻。
只要信号没达到终端，在任何时刻，在传输线上的任意点，信号都会“感受”到该等效电阻，因为传输线上任意点都要给该点以后的传输线提供能量。
我认为传输线的特征阻抗并不是表示一个串联在源端和终端之间的一个电阻，应该认为在源端看来，它是一个阻值为Z0的到地的一个电阻。
从理想传输线模型（大概是这样，具体忘了，可能有不少问题）可以看到这一点。
信号从源端入射，不断地给分布电容、分布电感提供能量，从左到右建立电磁场，直到信号传送到终端。
并联匹配上面我说的只是源端的情况。
下面说说终端的情况。
信号传到终端时，根据负载的不同，情况不同。
当负载阻抗等于特征阻抗时，信号被负载完全吸收，不会发生反射；当负载阻抗大于特征阻抗时，会有一个电压为正的反射信号，一种典型情况是终端开路，这时反射电压等于入射电压，即全反射；负载阻抗大于特征阻抗时，会有一个电压为负的反射信号，一种典型情况是终端短路，这时反射电压等于负的入射电压。
反射电压和入射电压会在终端叠加，所以当终端负载阻抗很大时，会有信号过冲。
为了抑制信号的反射，需要做阻抗匹配。
所谓的阻抗匹配，就是使得传输线的终端负载等于特征阻抗。
匹配有两种方法：1. 源端串联匹配方法。
这种匹配方法实际上是在传输线上入射一半的信号电压，当信号传到终端时，由于负载阻抗非常大，近似于开路，信号在终端发生全反射，反射电压加上入射电压就等于信号原来的电压了。
阻抗匹配方法
1. 什么是阻抗匹配
阻抗匹配是一种用来匹配电气设备输出阻抗与它的负载阻抗的
技术。
在电气系统中，将负载与大功率的源连接时，必须使大功率源的输出阻抗与负载的阻抗相匹配，二者之间的匹配被称为“阻抗匹配”，阻抗匹配技术使电路可以将最大的功率输出到负载中，使得系统正常运行，达到预期的效果。
2. 阻抗匹配的目的
能够有效地将电气信号从源端传输到负载端，以获得较好的信号传递质量，确保系统有效地工作，减少噪声，以及防止系统损坏。
3. 如何匹配阻抗
（1）使用具有非常低的阻抗值（2）使用可调节的阻抗变压器（3）使用改变负载电阻的装置（4）使用特殊的变压器，如：带有阻抗变
化因子的变压器（5）使用带有阻抗变化因子的网络变压器（双臂变
压器）（6）使用可调谐的特殊线圈（7）使用电容，电感或晶体管组
成的混合电路。
- 1 -。
什么是阻抗？什么是阻抗匹配？为什么要阻抗匹配？什么是阻抗？具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。
回答了什么是阻抗匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。
阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
阻抗匹配的基础解说怎样理解阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。
假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。
负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。
再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。
注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。
即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。
对于纯电阻电路，此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。
在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。
从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R;如果我们需要输出电压大，则选择大的负载R;如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。
阻抗匹配原理
阻抗匹配原理是指在电路设计或信号传输中，为了最大程度地传输信号能量，需要将信源的内阻与负载的外阻匹配，以达到阻抗最大化的目标。
阻抗匹配的基本原理是利用电阻、电容、电感等元件的特性来调整电路的阻抗大小。
在电路中，如果信源的内阻与负载的外阻不匹配，会导致能量的反射和损耗，使得信号传输效果下降。
为了解决这一问题，可以通过在信源和负载之间添加阻抗转换电路来实现匹配，使得信号完全传输到负载，最大程度地减小能量的损耗。
阻抗匹配的原理可以通过两种方法来实现。
一种是通过变换电路中的元件参数来达到匹配的目的，如改变电阻、电容、电感等的数值；另一种是通过变换电路的拓扑结构来实现匹配，如串联、并联、变压器等。
在阻抗匹配过程中，如果信源的内阻大于负载的外阻，可以通过串联电阻或并联电容的方式来降低信源的总阻抗，以实现匹配；如果信源的内阻小于负载的外阻，可以通过串联电感或并联电阻的方式来提高信源的总阻抗，以实现匹配。
总之，阻抗匹配原理是为了充分利用信号能量，提高信号传输效果而采取的一种调整电路阻抗的方法。
通过合理选择元件参数和拓扑结构，可以实现信源和负载之间阻抗的匹配，最大程度地减小信号的反射和损耗，提高信号传输的质量。

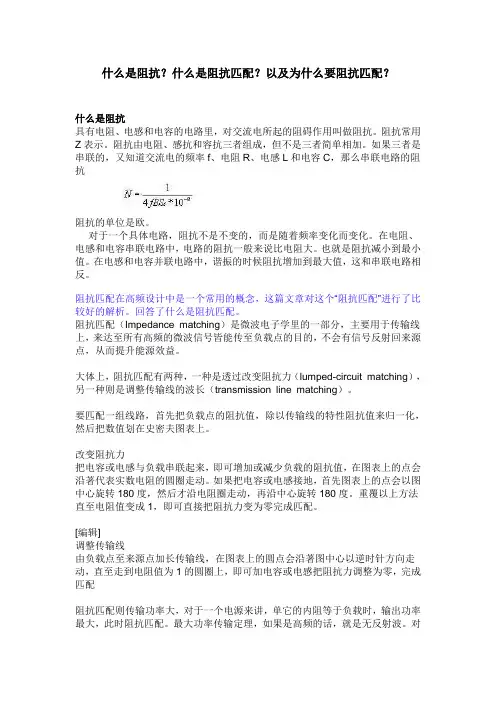

什么是阻抗？什么是阻抗匹配？以及为什么要阻抗匹配？什么是阻抗具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。
回答了什么是阻抗匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
[编辑]调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
阻抗匹配的方法关于阻抗匹配的方法，可以从电路理论和实际应用两个方面来进行探讨。
下面将介绍10条关于阻抗匹配的方法，并详细描述它们的原理和优缺点。
1.电阻器法：电阻器法是最简单的阻抗匹配方法之一，通过串联电阻器来降低电路输入端的阻抗。
这种方法的优点是简单易用，成本低廉，但是由于串联电阻器会引入附加损耗，所以对于高频电路不太适用。
2.变压器法：变压器法是一种常用的阻抗匹配方法，通过变压器来匹配输入和输出端的阻抗。
这种方法的优点是可以实现很高的传输效率，但是对于广频应用来说，变压器会引入误差和损耗。
3.利用共模电感：利用共模电感的方法可以将输入端和输出端的阻抗进行匹配，使得传输效率更高。
这种方法的优点是能够减小误差，并且能够在高频电路中使用，但是也有一定的局限性。
4.反馈法：反馈法是一种非常有效的阻抗匹配方法，在信号源和负载之间加入反馈网络，使得输入和输出端的阻抗得到匹配。
这种方法的优点是能够减小误差，提高传输效率，但是对于高频电路来说，反馈网络会引入附加损耗。
5.单元匹配法：单元匹配法是一种分析性思维的方法，它通过分析电路元件的特性和输入输出端的阻抗，来进行阻抗匹配。
这种方法的优点是精准度高，能够针对不同的电路元件进行优化匹配，但是需要更深入的电路知识支持才能使用。
6.拓扑匹配法：拓扑匹配法是一种基于电路的结构拓扑分析的方法，通过分析电路拓扑结构来进行阻抗匹配。
这种方法的优点是可以简化电路设计，提高设计效率，但是对于复杂电路的匹配来说，拓扑匹配法可能并不适用。
7.短路管法：短路管法是一种近似匹配法，它通过引入短路管来抵消输入输出端的阻抗不匹配。
这种方法的优点是简单直接，但是由于短路管的特性会对电路带来一定的干扰，因此需要考虑干扰问题。
8.天线阻抗匹配法：天线阻抗匹配法是一种针对天线信号的阻抗匹配方法，它通过对天线阻抗进行调节，来使得天线信号能够更好地与目标设备匹配。
这种方法的优点是能够提高天线信号的传输效率，但是需要考虑阻抗调节的可行性和实际效果。
传输线路及阻抗匹配技术传输线路及阻抗匹配技术在电子学和通信领域中扮演着极其重要的角色。
本文将深入探讨传输线路的基本概念、阻抗匹配原理以及相关的应用。
一、传输线路的基本概念传输线路是指沿着其长度方向传输电磁波的导体结构。
它由导体、绝缘体和屏蔽结构组成。
传输线路的重要特性包括本征波阻抗、传播常数以及阻抗变化等。
1. 本征波阻抗传输线路的本征波阻抗是指在传输线路上传输的电磁波的比例。
它取决于线路的物理结构和材料特性。
常见的本征波阻抗有50欧姆和75欧姆。
2. 传播常数传播常数描述了电磁波在传输线路上传播的速度。
传播常数由线路的电感和电容决定，影响信号的传输速度和相位。
3. 阻抗变化传输线路上的阻抗会随着频率的变化而变化。
阻抗变化会导致信号的反射和衰减，影响信号的传输质量。
二、阻抗匹配原理阻抗匹配是指将信号源和负载之间的阻抗调整为相等或接近的数值，以最大程度地传输功率，并减少信号的反射和衰减。
1. 传输线路的阻抗匹配在传输线路中，如果信号源的输出阻抗与传输线路的本征波阻抗不匹配，会导致信号的反射和损耗。
为了实现阻抗匹配，可以使用阻抗变换器或阻抗匹配网络。
2. 电路中的阻抗匹配在电路中，当信号源的输出阻抗与负载的输入阻抗不匹配时，会导致信号的反射和功率损耗。
为了实现阻抗匹配，可以使用匹配电路，如L型网络和π型网络。
三、传输线路及阻抗匹配技术的应用传输线路及阻抗匹配技术广泛应用于通信系统、射频电路、微波系统等领域。
1. 通信系统在通信系统中，传输线路及阻抗匹配技术用于确保信号的完整传输和减少信号的损耗。
例如，在电话线路中，使用阻抗匹配技术来降低信号的反射和衰减。
2. 射频电路在射频电路中，传输线路及阻抗匹配技术被广泛应用于天线、放大器和滤波器等电路中。
阻抗匹配可以提高天线与电路之间的能量传输效率，减少信号的反射损耗。
3. 微波系统在微波系统中，传输线路及阻抗匹配技术用于确保微波信号的传输质量和减少信号的损耗。
传输线阻抗匹配的方法传输线阻抗匹配是一种将信号源的阻抗与传输线的特性阻抗相匹配的技术，以确保信号在传输线上的有效传输。
传输线阻抗匹配可以减少信号的反射和损耗，提高传输线的性能。
在本文中，我将介绍一些常见的传输线阻抗匹配方法。
1.使用双端线：双端线是一种具有平衡传输线结构的线缆，它可以减少信号的干扰和反射。
双端线具有相等的正负导体，因此可以提供较低的传输线阻抗。
通过选择适当的双端线型号和长度，可以实现信号源和传输线之间的阻抗匹配。

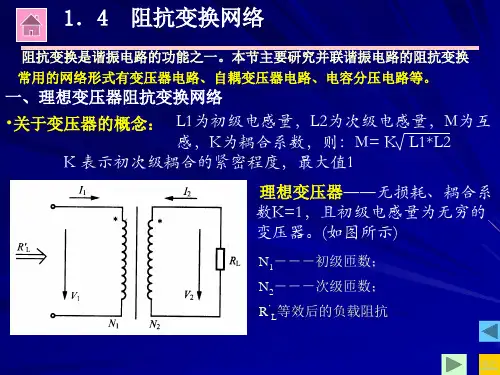

2.使用变压器：变压器是一种常见的传输线阻抗匹配方法。
变压器可以通过改变线圈的绕制比例来改变电压和电流的比例。
在传输线阻抗匹配中，变压器可以用来降低信号源的阻抗，使其与传输线的特性阻抗相匹配。
变压器的匝数比可以根据需要进行计算和选择。
3.使用串联电阻：串联电阻也是一种常见的传输线阻抗匹配方法。
串联电阻可以通过改变电流和电压之间的比例来改变信号源的阻抗值。
串联电阻可以在传输线和信号源之间放置，以实现阻抗匹配。
选择合适的串联电阻阻值可以确保信号源的阻抗与传输线的特性阻抗相匹配。
4.使用并联电容或电感：并联电容和电感是常见的传输线阻抗匹配方法。
并联电容可以通过改变电压和电荷之间的比例来改变信号源的阻抗值。
并联电感则可以通过改变电流和磁通之间的比例来改变信号源的阻抗值。
在传输线阻抗匹配中，选择合适的并联电容或电感值可以实现阻抗匹配。
5.使用平面波封装技术：平面波封装(PWB)技术是一种用于匹配传输线阻抗的高级技术。
PWB技术将传输线和信号源直接集成到印刷电路板上，从而减少了传输线和信号源之间的不匹配问题。
通过合理设计和制造印刷电路板，可以实现传输线阻抗和信号源阻抗的匹配。
总结起来，传输线阻抗匹配是一种确保信号源和传输线之间阻抗匹配的技术。
传输线阻抗匹配可以通过双端线、变压器、串联电阻、并联电容或电感以及平面波封装等方法实现。
选择合适的匹配方法取决于具体的应用需求和系统设计。
传输线阻抗匹配可以提高系统性能，减少信号损失和反射，确保信号的有效传输。
单端差分电路阻抗匹配1.引言1.1 概述概述单端差分电路是一种常见的电路结构，在信号传输和处理中起到重要的作用。
它通过将信号分为两个互补的部分来提高抗干扰性能，并减少共模干扰的影响。
与传统的单端电路相比，单端差分电路具有更好的抗干扰能力和信号传输质量。
本文将重点介绍单端差分电路阻抗匹配的问题。
阻抗匹配是指在电路设计中，通过调整电路元件的阻抗，使电路中的输入和输出端口之间阻抗相等或相近的过程。
阻抗不匹配会导致信号的反射和损耗，严重影响电路的性能和传输效果。
在单端差分电路中，阻抗匹配尤为重要。
因为差分信号需要同时在正负两条线上传输，而阻抗不匹配会导致信号在两个线路之间发生不均衡的分布，从而降低电路的性能。
阻抗匹配可以有效减少信号的反射和损耗，提高信号的传输质量和可靠性。
本文将介绍单端差分电路的基本原理，阐述阻抗匹配的重要性，并探讨实现阻抗匹配的方法。
同时，还将分析阻抗匹配对电路性能的影响，以及如何优化阻抗匹配以达到更好的性能。
通过深入了解单端差分电路阻抗匹配的原理和方法，读者可以更好地理解差分信号处理的重要性，并在实际电路设计中合理应用阻抗匹配技术，提高电路的性能和可靠性。
1.2文章结构文章结构：本文主要是对单端差分电路的阻抗匹配进行深入研究和讨论。
文章分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
首先，我们会对单端差分电路进行概述，介绍其基本原理和应用领域。
然后，我们会明确文章的结构，说明各个部分的内容和目的。
最后，我们会介绍本文的目的，即总结和归纳单端差分电路阻抗匹配的实现方法和对电路性能的影响。
正文部分主要包括两个方面的内容。
首先，我们会详细介绍单端差分电路的基本原理，包括其工作原理、特点和优势等。
其次，我们会重点讨论阻抗匹配在单端差分电路中的重要性，分析阻抗匹配对电路性能的影响。
我们将探讨阻抗匹配的原则、方法和技巧，以及匹配不良导致的问题和解决方案。
结论部分将对本文的研究内容进行总结和归纳。
常用差分阻抗匹配值
《常用差分阻抗匹配值》
在电子电路设计中，差分阻抗匹配是一项非常重要的工程技术。
差分信号传输通常用于抵消噪声、提高信号传输速度以及减小传输线上的电磁干扰。
因此，在设计差分信号传输线路时，如何选择合适的差分阻抗匹配值就显得尤为重要。
在实际应用中，常用的差分阻抗匹配值包括100Ω、85Ω和90Ω。
100Ω是一种常用的差分阻抗匹配值，适用于许多数码电子电路和网络设备的设计。
85Ω是一种特殊的阻抗匹配值，通常用于高速数字信号传输线路的设计。
90Ω则是一种介于100Ω和85Ω之间的阻抗匹配值，常用于特定的差分信号传输线路设计中。
在实际设计过程中，选择合适的差分阻抗匹配值需要考虑到多种因素，如信号传输速度、噪声抑制、电路稳定性等。
因此，在设计电子电路时，工程师需要充分了解不同阻抗匹配值的特点和适用范围，以确保电路能够正常工作并具有良好的性能。
总之，常用的差分阻抗匹配值包括100Ω、85Ω和90Ω，它们在电子电路设计中扮演着重要的角色。
选择合适的阻抗匹配值需要综合考虑各种因素，只有在设计过程中做到合理选择，才能保证电路具有良好的性能和稳定的工作状态。
在线路传输过程中，阻抗匹配要达到一个比较好的值才能使信号传输稳定不波动的传输，比如一根水管中水管的流速与水的压力的关系，但是水管也有一定的承受能力，若在水管中有一个较大的阻力快的水流就会受阻力有一个波动。
要让水流比较平稳才行！
一般TTL等单端电平会接50Ω电阻作为阻抗匹配，LVDS等差分线会跨接100Ω作为匹配电阻，有时芯片内部会有50Ω阻抗匹配电阻所以外部不用接，有时芯片内部会有二十几欧姆阻抗，外部可能只接二十几欧姆，具体看芯片资料介绍。
差分线阻抗匹配。
