为什么要阻抗匹配_电路阻抗大好还是小好

阻抗匹配的概念你知道啥是阻抗匹配不？咱就这么说吧，阻抗匹配就像是一场完美的舞蹈搭档组合。

你想想看，跳舞的时候，如果两个人的节奏、步伐完全不协调，那能跳出好看的舞蹈吗？肯定不能啊！阻抗匹配也是这个道理。

在电子世界里，阻抗匹配就是要让不同的电子元件或者电路之间能够和谐地工作。

如果阻抗不匹配，那可就麻烦了。

就好比两个人说话，一个人声音特别大，另一个人声音特别小，那能交流得好吗？肯定不行嘛！阻抗不匹配会导致信号反射、功率损耗等一系列问题。

那阻抗匹配到底是咋做到的呢？这就需要一些技巧和方法啦。

比如说，可以通过调整电路中的电阻、电容、电感等元件的参数，来实现阻抗的匹配。

这就像是给两个不太合拍的舞蹈搭档调整步伐和节奏一样，需要耐心和技巧。

你可能会问，为啥要这么费劲地去做阻抗匹配呢？这可太重要啦！如果不进行阻抗匹配，信号在传输过程中就会像在崎岖的山路上行驶的汽车一样，颠簸得厉害，甚至可能会翻车。

而进行了阻抗匹配，信号就能够顺畅地传输，就像在平坦的高速公路上飞驰的跑车一样，速度快又稳定。

再打个比方，阻抗匹配就像是给电子设备穿上了一双合脚的鞋子。

如果鞋子不合脚，走路就会不舒服，甚至会磨脚。

电子设备也是一样，如果阻抗不匹配，就会影响性能，甚至可能会损坏设备。

在实际应用中，阻抗匹配无处不在。

比如在通信领域，为了保证信号的质量和传输距离，就必须进行阻抗匹配。

在音频设备中，阻抗匹配可以让声音更加清晰、动听。

在电力系统中，阻抗匹配可以提高能源的利用效率。

总之，阻抗匹配是电子世界里非常重要的一个概念。

它就像一场无声的舞蹈，让不同的电子元件能够和谐地共舞。

只有进行了阻抗匹配，电子设备才能发挥出最佳的性能，为我们的生活带来更多的便利和乐趣。

所以，一定要重视阻抗匹配哦！。

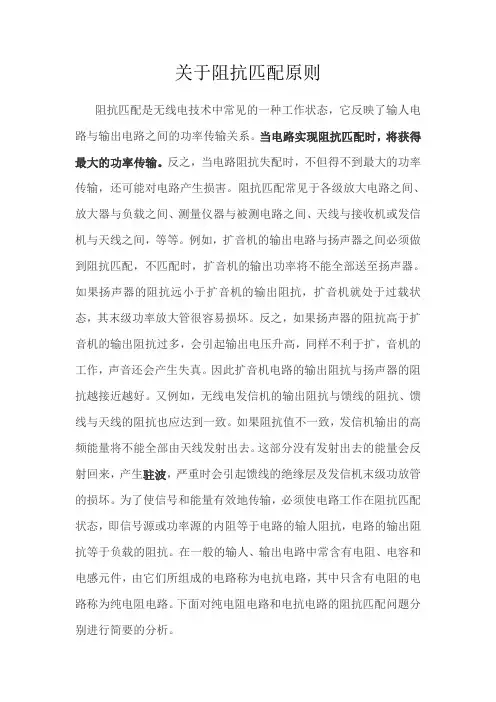

关于阻抗匹配原则阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

阻抗匹配的基本原理：1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上，在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

关于阻抗、阻抗匹配和电容的作用关于阻抗、阻抗匹配和电容的作用收藏1. 阻抗的概念在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

常用Z来表示，它的值由交流电的频率、电阻R、电感L、电容C相互作用来决定。

由此可见，一个具体的电路，其阻抗是随时变化的，它会随着电流频率的改变而改变。

2. 阻抗匹配的概念阻抗匹配是微波电子学里的一部分，主要用于传输线上，来达到所有高频微波信号都能传至负载的目的，不会有信号反射回来源点，从而提高能源效益。

如果不匹配有什么后果呢？如果不匹配，则会形成反射，能力传递不过去，降低效率，会在传输线上形成驻波，导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。

如果是电路板上的高速信号线与负载阻抗不匹配时，则会产生震荡，辐射干扰等。

其对整个系统的影响是非常严重的。

而在低频电路中,我们一般不考虑传输线的匹配问题,只考虑信号源跟负载之间的情况,因为低频信号的波长相对于传输线来说很长,传输线可以看成是“短线”,反射可以不考虑（因为线短,即使反射回来,跟原信号还是一样的）。

当阻抗不匹配时,有哪些办法让它匹配呢？第一,可以考虑使用变压器来做阻抗转换。

第二,可以考虑使用串联/并联电容或电感的办法,这在调试射频电路时常使用，在一般电路设计较为少用。

第三,可以考虑使用串联/并联电阻的办法，即为串联终端匹配和并联终端匹配。

下面针对第三种匹配方法做简单的介绍，1）、串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。

串联匹配不要求信号驱动器具有很大的电流驱动能力。

串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。

详解阻抗匹配原理本文主要详解什么是阻抗匹配，首先介绍了输入及输出阻抗是什么，其次介绍了阻抗匹配的原理，最后阐述了阻抗匹配的应用领域，具体的跟随小编一起来了解一下吧。

一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。

因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题），另外如果要获取最大输出功率时，也要考虑阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。

输出阻抗就是一个信号源的内阻。

本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。

但现实中的电压源，则不能做到这一点。

我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。

这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）内阻了。

当这个电压源给负载供电时，就会有电流 I 从这个负载上流过，并在这个电阻上产生 I×r 的电压降。

这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。

同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的。

三、阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

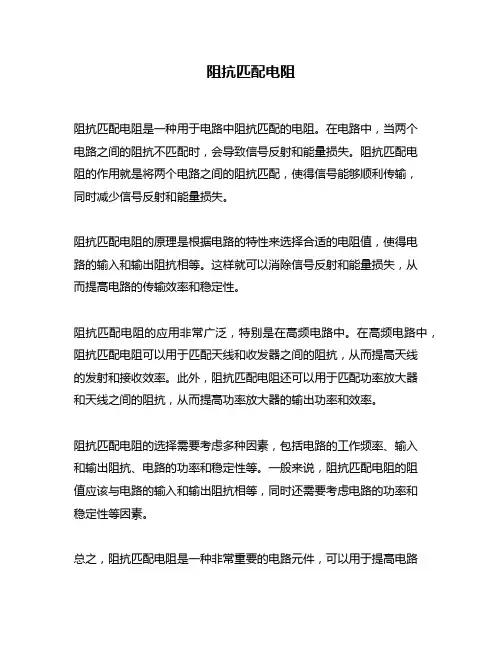

阻抗匹配电阻
阻抗匹配电阻是一种用于电路中阻抗匹配的电阻。

在电路中，当两个
电路之间的阻抗不匹配时，会导致信号反射和能量损失。

阻抗匹配电
阻的作用就是将两个电路之间的阻抗匹配，使得信号能够顺利传输，
同时减少信号反射和能量损失。

阻抗匹配电阻的原理是根据电路的特性来选择合适的电阻值，使得电
路的输入和输出阻抗相等。

这样就可以消除信号反射和能量损失，从
而提高电路的传输效率和稳定性。

阻抗匹配电阻的应用非常广泛，特别是在高频电路中。

在高频电路中，阻抗匹配电阻可以用于匹配天线和收发器之间的阻抗，从而提高天线
的发射和接收效率。

此外，阻抗匹配电阻还可以用于匹配功率放大器
和天线之间的阻抗，从而提高功率放大器的输出功率和效率。

阻抗匹配电阻的选择需要考虑多种因素，包括电路的工作频率、输入
和输出阻抗、电路的功率和稳定性等。

一般来说，阻抗匹配电阻的阻
值应该与电路的输入和输出阻抗相等，同时还需要考虑电路的功率和
稳定性等因素。

总之，阻抗匹配电阻是一种非常重要的电路元件，可以用于提高电路
的传输效率和稳定性。

在实际应用中，我们需要根据电路的特性来选择合适的阻抗匹配电阻，从而实现阻抗匹配和信号传输的最佳效果。

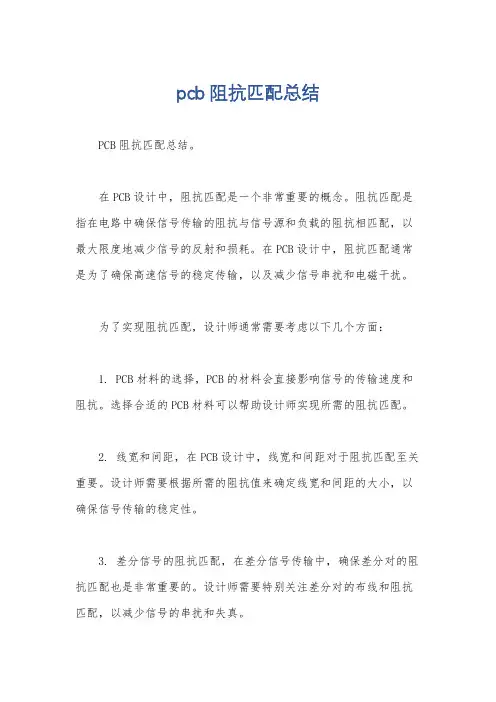

pcb阻抗匹配总结
PCB阻抗匹配总结。

在PCB设计中，阻抗匹配是一个非常重要的概念。

阻抗匹配是指在电路中确保信号传输的阻抗与信号源和负载的阻抗相匹配，以最大限度地减少信号的反射和损耗。

在PCB设计中，阻抗匹配通常是为了确保高速信号的稳定传输，以及减少信号串扰和电磁干扰。

为了实现阻抗匹配，设计师通常需要考虑以下几个方面：
1. PCB材料的选择，PCB的材料会直接影响信号的传输速度和阻抗。

选择合适的PCB材料可以帮助设计师实现所需的阻抗匹配。

2. 线宽和间距，在PCB设计中，线宽和间距对于阻抗匹配至关重要。

设计师需要根据所需的阻抗值来确定线宽和间距的大小，以确保信号传输的稳定性。

3. 差分信号的阻抗匹配，在差分信号传输中，确保差分对的阻抗匹配也是非常重要的。

设计师需要特别关注差分对的布线和阻抗匹配，以减少信号的串扰和失真。

4. 地线的设计，良好的地线设计可以帮助减少信号的回流和电
磁干扰，从而提高阻抗匹配的稳定性。

总之，PCB阻抗匹配在高速电路设计中扮演着非常重要的角色。

设计师需要综合考虑材料选择、线宽和间距、差分信号和地线设计
等因素，来确保信号传输的稳定性和可靠性。

只有在阻抗匹配得当
的情况下，才能有效地减少信号的反射和损耗，从而提高电路的性
能和可靠性。

什么是阻抗？什么是阻抗匹配？为什么要阻抗匹配？什么是阻抗？具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示。

阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。

如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

也就是阻抗减小到最小值。

在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。

回答了什么是阻抗匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。

阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

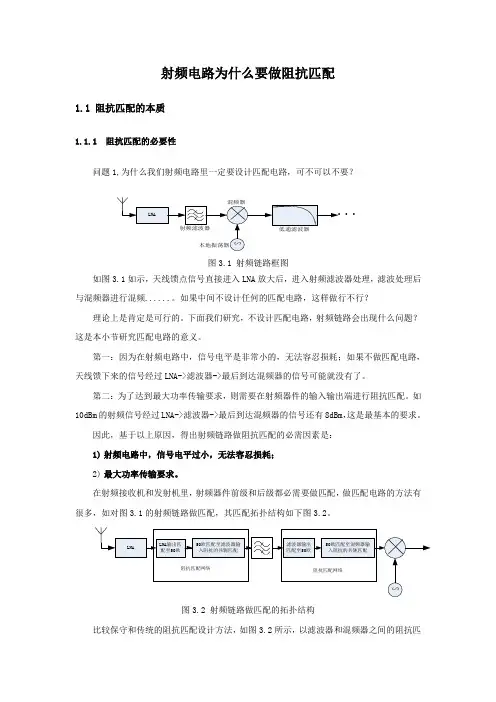

射频电路为什么要做阻抗匹配1.1 阻抗匹配的本质1.1.1 阻抗匹配的必要性问题1,为什么我们射频电路里一定要设计匹配电路，可不可以不要？图3.1 射频链路框图如图3.1如示，天线馈点信号直接进入LNA 放大后，进入射频滤波器处理，滤波处理后与混频器进行混频......。

如果中间不设计任何的匹配电路，这样做行不行？理论上是肯定是可行的。

下面我们研究，不设计匹配电路，射频链路会出现什么问题？这是本小节研究匹配电路的意义。

第一：因为在射频电路中，信号电平是非常小的，无法容忍损耗；如果不做匹配电路，天线馈下来的信号经过LNA->滤波器->最后到达混频器的信号可能就没有了。

第二：为了达到最大功率传输要求，则需要在射频器件的输入输出端进行阻抗匹配。

如10dBm 的射频信号经过LNA->滤波器->最后到达混频器的信号还有8dBm ，这是最基本的要求。

因此，基于以上原因，得出射频链路做阻抗匹配的必需因素是： 1) 射频电路中，信号电平过小，无法容忍损耗； 2) 最大功率传输要求。

在射频接收机和发射机里，射频器件前级和后级都必需要做匹配，做匹配电路的方法有很多，如对图3.1的射频链路做匹配，其匹配拓扑结构如下图3.2。

图3.2 射频链路做匹配的拓扑结构比较保守和传统的阻抗匹配设计方法，如图3.2所示，以滤波器和混频器之间的阻抗匹配网络的设计方法为例，传统的做法就是先将滤波器的输出阻抗匹配到50欧，然后在将50欧阻抗匹配到混频器的输入阻抗的共轭。

这样做阻抗匹配虽说能实现阻抗匹配的目的，但是因为增加了一级阻抗匹配，会引入额外的插入损耗，同时降低阻抗匹配网络的效率，另个因引入了多的元器件而增加成本。

那么问题来了,继续以图 3.2所示的滤波器和混频器之间的阻抗匹配网络设计方法为例，滤波器与混频器之间的阻抗匹配网络，能不能不用50欧做中间转换，直接从滤波器的输出端阻抗匹配到下级混频器的输入端阻抗的共轭？答案是肯定的，这是研究匹配电路的意义所在。

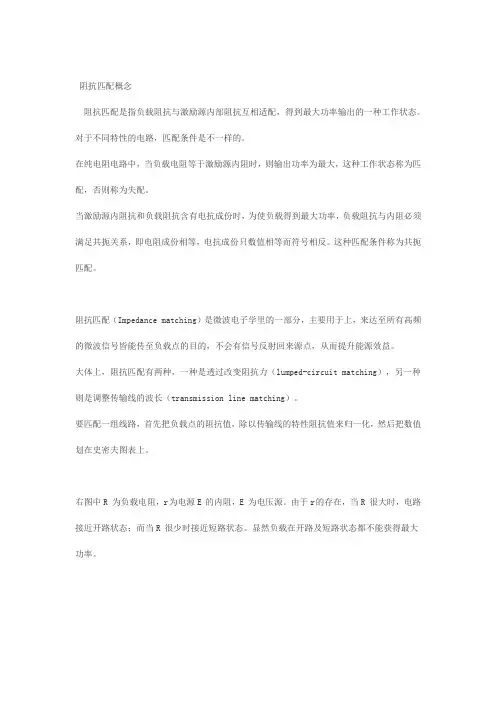

阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

右图中R为负载电阻，r为电源E的内阻，E为电压源。

由于r的存在，当R很大时，电路接近开路状态；而当R很少时接近短路状态。

显然负载在开路及短路状态都不能获得最大功率。

根据式:式中分母中的(R-r)的值最小为0，此时负载所获取的功率最大。

所以，当负载电阻等于电源内阻时，负载将获得最大功率。

这就是电子电路阻抗匹配的基本原理。

阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

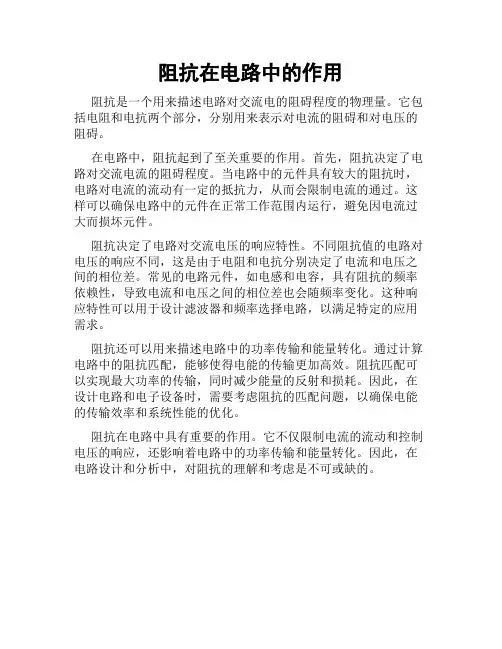

阻抗在电路中的作用
阻抗是一个用来描述电路对交流电的阻碍程度的物理量。

它包括电阻和电抗两个部分，分别用来表示对电流的阻碍和对电压的阻碍。

在电路中，阻抗起到了至关重要的作用。

首先，阻抗决定了电路对交流电流的阻碍程度。

当电路中的元件具有较大的阻抗时，电路对电流的流动有一定的抵抗力，从而会限制电流的通过。

这样可以确保电路中的元件在正常工作范围内运行，避免因电流过大而损坏元件。

阻抗决定了电路对交流电压的响应特性。

不同阻抗值的电路对电压的响应不同，这是由于电阻和电抗分别决定了电流和电压之间的相位差。

常见的电路元件，如电感和电容，具有阻抗的频率依赖性，导致电流和电压之间的相位差也会随频率变化。

这种响应特性可以用于设计滤波器和频率选择电路，以满足特定的应用需求。

阻抗还可以用来描述电路中的功率传输和能量转化。

通过计算电路中的阻抗匹配，能够使得电能的传输更加高效。

阻抗匹配可以实现最大功率的传输，同时减少能量的反射和损耗。

因此，在设计电路和电子设备时，需要考虑阻抗的匹配问题，以确保电能的传输效率和系统性能的优化。

阻抗在电路中具有重要的作用。

它不仅限制电流的流动和控制电压的响应，还影响着电路中的功率传输和能量转化。

因此，在电路设计和分析中，对阻抗的理解和考虑是不可或缺的。

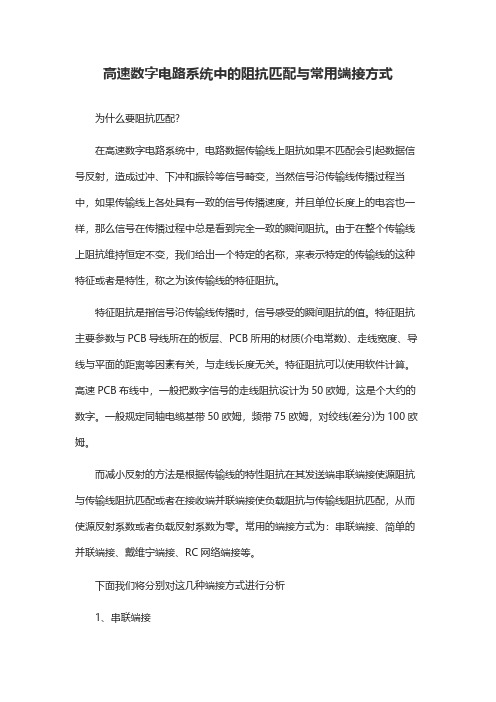

高速数字电路系统中的阻抗匹配与常用端接方式为什么要阻抗匹配?在高速数字电路系统中，电路数据传输线上阻抗如果不匹配会引起数据信号反射，造成过冲、下冲和振铃等信号畸变，当然信号沿传输线传播过程当中，如果传输线上各处具有一致的信号传播速度，并且单位长度上的电容也一样，那么信号在传播过程中总是看到完全一致的瞬间阻抗。

由于在整个传输线上阻抗维持恒定不变，我们给出一个特定的名称，来表示特定的传输线的这种特征或者是特性，称之为该传输线的特征阻抗。

特征阻抗是指信号沿传输线传播时，信号感受的瞬间阻抗的值。

特征阻抗主要参数与PCB导线所在的板层、PCB所用的材质(介电常数)、走线宽度、导线与平面的距离等因素有关，与走线长度无关。

特征阻抗可以使用软件计算。

高速PCB布线中，一般把数字信号的走线阻抗设计为50欧姆，这是个大约的数字。

一般规定同轴电缆基带50欧姆，频带75欧姆，对绞线(差分)为100欧姆。

而减小反射的方法是根据传输线的特性阻抗在其发送端串联端接使源阻抗与传输线阻抗匹配或者在接收端并联端接使负载阻抗与传输线阻抗匹配，从而使源反射系数或者负载反射系数为零。

常用的端接方式为：串联端接、简单的并联端接、戴维宁端接、RC网络端接等。

下面我们将分别对这几种端接方式进行分析1、串联端接“串联端接"串联端接在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。

匹配电阻选择原则：匹配电阻值与驱动器的输出阻抗之和等于传输线的特征阻抗。

常见的CMOS和TTL驱动器，其输出阻抗会随信号的电平大小变化而变化。

因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能折中考虑。

链状拓扑结构的信号网路不适合使用串联终端匹配，所有的负载必须接到传输线的末端。

串联匹配是 常用的终端匹配方法。

它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗，而且只需要一个电阻元件。

阻抗匹配原理
阻抗匹配原理是指在电路设计或信号传输中，为了最大程度地传输信号能量，需要将信源的内阻与负载的外阻匹配，以达到阻抗最大化的目标。

阻抗匹配的基本原理是利用电阻、电容、电感等元件的特性来调整电路的阻抗大小。

在电路中，如果信源的内阻与负载的外阻不匹配，会导致能量的反射和损耗，使得信号传输效果下降。

为了解决这一问题，可以通过在信源和负载之间添加阻抗转换电路来实现匹配，使得信号完全传输到负载，最大程度地减小能量的损耗。

阻抗匹配的原理可以通过两种方法来实现。

一种是通过变换电路中的元件参数来达到匹配的目的，如改变电阻、电容、电感等的数值；另一种是通过变换电路的拓扑结构来实现匹配，如串联、并联、变压器等。

在阻抗匹配过程中，如果信源的内阻大于负载的外阻，可以通过串联电阻或并联电容的方式来降低信源的总阻抗，以实现匹配；如果信源的内阻小于负载的外阻，可以通过串联电感或并联电阻的方式来提高信源的总阻抗，以实现匹配。

总之，阻抗匹配原理是为了充分利用信号能量，提高信号传输效果而采取的一种调整电路阻抗的方法。

通过合理选择元件参数和拓扑结构，可以实现信源和负载之间阻抗的匹配，最大程度地减小信号的反射和损耗，提高信号传输的质量。

什么是阻抗？什么是阻抗匹配？以及为什么要阻抗匹配？什么是阻抗具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示。

阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。

如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

也就是阻抗减小到最小值。

在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。

回答了什么是阻抗匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

[编辑]调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

运算放大器阻抗匹配摘要：一、运算放大器的基本概念二、阻抗匹配的重要性三、运算放大器的阻抗匹配方法四、实际应用中的阻抗匹配技巧五、总结与展望正文：一、运算放大器的基本概念运算放大器，又称为运放，是一种模拟电路，具有广泛的应用。

它是一种具有放大、积分、微分等多种功能的器件。

在电路设计中，运算放大器的一个重要参数是其输入阻抗和输出阻抗。

为了实现信号的有效传输和放大，需要对运算放大器的阻抗进行匹配。

二、阻抗匹配的重要性阻抗匹配是指在信号传输过程中，输入端和输出端的阻抗相等，从而实现信号的无损传输。

在实际应用中，如果阻抗不匹配，会导致信号的衰减和失真，影响电路的性能。

因此，进行阻抗匹配至关重要。

三、运算放大器的阻抗匹配方法1.串联匹配：在运算放大器的输入端串联一个电阻，使其与输入信号的阻抗相等，实现匹配。

2.并联匹配：在运算放大器的输出端并联一个电阻，使其与输出信号的阻抗相等，实现匹配。

3.使用匹配网络：通过LC滤波器或RC滤波器等匹配网络，实现输入输出端阻抗的匹配。

四、实际应用中的阻抗匹配技巧1.考虑电缆的阻抗：在实际应用中，电缆的阻抗会影响整体的匹配效果。

因此，在设计匹配电路时，要考虑到电缆的阻抗。

2.采用多级匹配：在进行阻抗匹配时，可以采用多级匹配的方法，逐步逼近理想的匹配状态。

3.调整元件参数：在实际电路中，可以通过调整元件（如电容、电阻等）的大小，实现更好的阻抗匹配。

五、总结与展望运算放大器的阻抗匹配在电路设计和实际应用中具有重要意义。

通过合理的设计和方法，可以实现信号的有效传输和放大，提高电路的性能。

匹配电阻的作用一、引言电阻是电路中常见的元器件之一，其作用是阻碍电流通过，使电路产生所需的电压和电流。

在实际应用中，为了保证电路正常工作，需要选用合适的电阻值。

本文将介绍匹配电阻的作用及其在实际应用中的应用。

二、什么是匹配电阻匹配电阻是指在某些特殊应用中需要将两个或多个不同阻值的电路或器件连接在一起时，通过选择合适的电阻值使得它们之间达到最佳匹配状态的一种特殊的电阻。

三、匹配电阻的作用1. 保证信号传输质量在通信领域中，为了保证信号传输质量，需要将发送端和接收端之间的输出和输入端口进行匹配。

如果输出和输入端口之间存在不匹配情况，则会导致信号损失、反射等问题。

此时，可以通过加入匹配网络来解决这些问题。

2. 提高系统性能在某些系统设计中，为了提高系统性能和稳定性，需要将各个模块之间进行匹配。

例如，在放大器设计中，为了保证放大器稳定性和线性度，需要将放大器输入和输出端口之间进行匹配。

此时，可以通过加入匹配电阻来实现。

3. 降低噪声在某些应用中，为了降低系统噪声和提高信噪比，需要采用匹配电阻。

例如，在射频前端设计中，为了保证前端的灵敏度和选择性能，需要将天线、滤波器、放大器等各个模块之间进行匹配。

此时，可以通过加入匹配电阻来实现。

4. 调节电路参数在某些应用中，为了调节电路参数或者实现特定功能，需要采用匹配电阻。

例如，在振荡器设计中，为了调节振荡频率和增益等参数，需要通过加入匹配网络来实现。

四、匹配电阻的选取在选择匹配电阻时，需要考虑以下因素：1. 阻值范围根据不同的应用需求和要求选择合适的阻值范围。

一般来说，在通信领域中常使用50欧姆的标准阻值进行匹配。

2. 精度要求根据不同的应用需求和要求选择合适的精度要求。

一般来说，在通信领域中常使用1%或者0.5%的精度要求进行匹配。

3. 功率要求根据不同的应用需求和要求选择合适的功率要求。

一般来说，在通信领域中常使用1/4瓦或者1/2瓦的功率要求进行匹配。

4. 封装形式根据不同的应用需求和要求选择合适的封装形式。

耳机阻抗大好还是小好耳机阻抗大好还是小好耳机参数中有一个很重要的阻抗参数，有的人说耳机阻抗越大耳机越好，那么是不是简单的这样呢?下面就是为大家整理的耳机阻抗大好还是小好的相关经验，希望能够帮到大家。

觉得有用的朋友可以分享给更多人哦!一、耳机阻抗是什么意思耳机的阻抗是其交流阻抗的简称，阻抗是指在具有电阻、电感和电容的电路中，对交流电所起的阻碍作用叫做阻抗，单位为欧姆(Ω)。

一般来说，阻抗越小，耳机就越容易出声、越容易驱动。

耳机的阻抗是随其所重放的音频信号的频率而改变的，一般耳机阻抗在高频最大，因此对低频的衰减要小于高频的对大多数耳机而言，增大输出阻抗会使声音更暗更混(此时功放对耳机驱动单元的控制也会变弱)，但某些耳机却需要在高阻抗下才更好听。

如果耳机声音尖锐刺耳，可以考虑增大耳机插孔的有效输出阻抗如果耳机声音暗淡浑浊，并且是通过功率放大器驱动的，则可以考虑减小有效输出电阻。

二、耳机阻抗大好还是小好耳机的阻抗是随其所重放的音频信号的频率而改变的，一般耳机阻抗在低频最大。

这个很好理解，低频声场要把耳机振膜全都发动起来才有重低音的感觉，因此所用的播放源对低频的衰减更明显。

所以我们购买的耳机若是出现听重低音乐曲时的推力不足，也就代表了这个播放源的最大不失真临界点了。

当我们使用的稍大型播放源(iPod、手机、MP4)在驱动32~50Ω抗耳阻机时毫无压力，在购买耳机时只要注意它的阻抗大致是这个范围就好了。

对大多数耳机而言，其他物理元件不变的情况下增大输出阻抗会使声音更加雄浑，这也是很多高端耳机阻抗大的原因。

但阻抗越大并不代表耳机音质就会越好，两者关系以高中数学语言来讲叫做必要不充分。

反过来看，低阻抗耳机的优点是发声效率高，但过低的阻抗对性能发挥是不利的.。

因为在相同情况下，阻抗越低，所需播放源的灵敏控制越强。

用很小的电流就把全部耳机单元都驱动了起来，耳机音质的下潜会显得空间不足。

不同阻抗的耳机主要用于不同的场合，有些专业耳机阻抗甚至会在200欧姆以上，这是为了与专业机上的耳机插口匹配，此时如果使用低阻抗耳机，一定先要把音量调低再插上耳机，再一点点把音量调上去，防止耳机过载将耳机烧坏或是音圈变形错位造成破音。

匹配电阻电阻是电路中常见的元件之一，它的作用是限制电流的流动。

在电子电路设计中，为了提高电路的性能，经常需要进行电阻的匹配。

电阻的匹配可以使电路在特定工作条件下获得最佳的性能。

一、电阻匹配的意义和目的电阻匹配是指在电路中正确选择电阻的数值，以使电路能够以最大的效率工作。

电阻匹配的目的主要有以下几点：1.降低功耗：正确匹配电阻可以使电路在工作时产生最小的功耗。

功耗的降低可以减少电路的发热，并延长元器件的使用寿命。

2.提高信号传输：电阻匹配可以减小电路中的反射和干扰，提高信号传输的质量和稳定性。

这对于高频电路尤为重要，因为高频信号更容易受到反射和干扰的影响。

3.优化工作点：正确匹配电阻可以使电路在特定工作点下的工作状态最佳化。

例如，在放大电路中，选择合适的负载电阻可以使放大器的增益最大化。

二、电阻匹配的方法电阻的匹配方法因电路的不同而有所区别。

下面介绍几种常见的电阻匹配方法：1. 串联匹配串联匹配是指将多个电阻串联在一起，以达到所需的等效电阻。

串联电阻的总阻值等于各个电阻的阻值之和。

例如，如果需要获得一个100欧姆的电阻，但库存中只有50欧姆和75欧姆的电阻可选，可以将它们串联连接起来，使其总阻值为100欧姆。

电路示意图：+---[50Ω]---[75Ω]---+|[100Ω]2. 并联匹配并联匹配是指将多个电阻并联在一起，以达到所需的等效电阻。

并联电阻的总阻值等于各个电阻的倒数之和的倒数。

例如，如果需要获得一个200欧姆的电阻，但库存中只有100欧姆和300欧姆的电阻可选，可以将它们并联连接起来，使其总阻值为200欧姆。

电路示意图：+--[100Ω]--+| |[200Ω] [300Ω]| |+--[100Ω]--+3. 使用可调电阻可调电阻是一种具有可变电阻值的电阻器件，可以通过调节电阻器的旋钮或滑动器来改变电阻的数值。

使用可调电阻可以灵活地匹配电路的电阻。

可以通过逐步调节可调电阻的阻值，直到电路达到最佳性能。

阻抗匹配确实很重要，因为我国的教材大多没有详细的论述，没有明确指出其重要性，许多工程人员是在实践中体会出来的。

简单说，根据等效原理，任何信号源、前级都可等效为左边的电压源与电阻串联,输出电阻Ro ；任何阻性负载、后级都可等效为右边虚线内电阻，输入电阻Ri。

当Ri = Ro 时有最大的功率传输，你可用微分方法得出这结论。

当Ri 》 Ro 时有最大的电压传输，适合传输电压信号。

如电压放大器的输入阻抗越高越好。

当Ri 《 Ro 时有最大的电流传输，适合传输电流信号。

如电度表的电流检测线圈匝数很少。

模拟电路中典型应用是低频功率放大器，之前与前置放大器之间有输入变压器，之后与扬声器之间有输出变压器。

高频与微波中因阻抗是复数，匹配问题要复杂，主要解决反射，也是为了不失真传输信号。

阻抗匹配原理分析阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。
