第7章无限冲击响应数字滤波器的设计

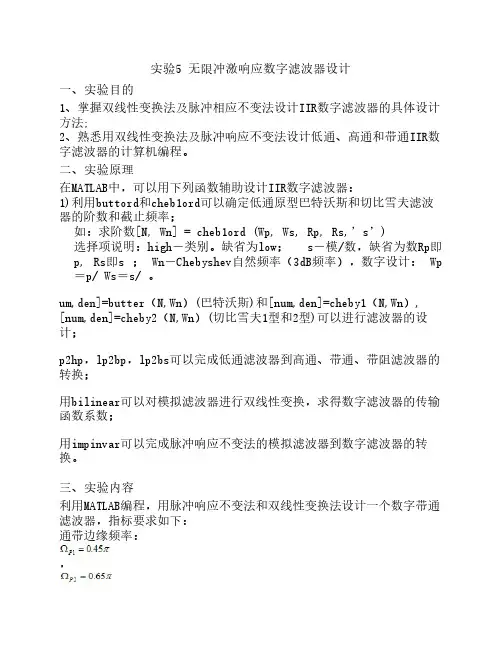

实验5 无限冲激响应数字滤波器设计一、实验目的1、掌握双线性变换法及脉冲相应不变法设计IIR数字滤波器的具体设计方法;2、熟悉用双线性变换法及脉冲响应不变法设计低通、高通和带通IIR数字滤波器的计算机编程。

二、实验原理在MATLAB中，可以用下列函数辅助设计IIR数字滤波器：1)利用buttord和cheb1ord可以确定低通原型巴特沃斯和切比雪夫滤波器的阶数和截止频率；如：求阶数[N, Wn] = cheb1ord (Wp, Ws, Rp, Rs,’s’)选择项说明：high－类别。

缺省为low； s－模/数，缺省为数Rp即p, Rs即s ； Wn－Chebyshev自然频率（3dB频率），数字设计： Wp ＝p/ Ws＝s/ 。

2)[num,den]=butter（N,Wn）(巴特沃斯)和[num,den]=cheby1（N,Wn）,[num,den]=cheby2（N,Wn）(切比雪夫1型和2型)可以进行滤波器的设计；3）lp2hp，lp2bp，lp2bs可以完成低通滤波器到高通、带通、带阻滤波器的转换；4)使用bilinear可以对模拟滤波器进行双线性变换，求得数字滤波器的传输函数系数；5)利用impinvar可以完成脉冲响应不变法的模拟滤波器到数字滤波器的转换。

三、实验内容利用MATLAB编程，用脉冲响应不变法和双线性变换法设计一个数字带通滤波器，指标要求如下：通带边缘频率：，，通带峰值起伏：；阻带边缘频率：，，最小阻带衰减：。

1．采用切比雪夫程序：%%%%%%%%%%%采用切比雪夫%%%%%%%%%%脉冲响应format compactfs=1000;%%%%%%%%%%采样频率wp1=0.45*pi*fs;wp2=0.65*pi*fs;ws1=0.3*pi*fs;ws2=0.8*pi*fs;[N,wn]=cheb1ord([wp1 wp2],[ws1 ws2],1,40,'s');[B,A]=cheby1(N,1,wn,'s');[num,den]=impinvar(B,A,fs);[h1,w]=freqz(num,den);%%%%%%%%%%双线性法wp3=2*fs*tan(pi*0.45/2);wp4=2*fs*tan(pi*0.65/2);ws3=2*fs*tan(pi*0.3/2);ws4=2*fs*tan(pi*0.8/2);[N,wn]=cheb1ord([wp1 wp2],[ws1 ws2],1,40,'s');[B,A]=cheby1(N,1,wn,'s');[num,den]=bilinear(B,A,fs);[h2,w]=freqz(num,den);f=w/pi*fs/2;plot(f,20*log10(abs(h1)),'-.',f,20*log10(abs(h2)),'-'); axis([0,600,-80,10]);grid;title('采用切比雪夫')xlabel('f')ylabel('幅度/dB')图形：2．采用巴特沃斯的程序：%%%%%%%%%%%%%%%%采用巴特沃斯format compactfs=1000;%%%%%%%%%%采样频率wp1=0.45*pi*fs;wp2=0.65*pi*fs;ws1=0.3*pi*fs;ws2=0.8*pi*fs;[N,wn]=buttord([wp1 wp2],[ws1 ws2],1,40,'s'); [B,A]=butter(N,wn,'s');[num,den]=impinvar(B,A,fs);[h1,w]=freqz(num,den);%%%%%%%%%%双线性法wp3=2*fs*tan(pi*0.45/2);wp4=2*fs*tan(pi*0.65/2);ws3=2*fs*tan(pi*0.3/2);ws4=2*fs*tan(pi*0.8/2);[N,wn]=buttord([wp1 wp2],[ws1 ws2],1,40,'s');[B,A]=butter(N,wn,'s');[num,den]=bilinear(B,A,fs);[h2,w]=freqz(num,den);f=w/pi*fs/2;plot(f,20*log10(abs(h1)),'-.',f,20*log10(abs(h2)),'-');axis([0,600,-80,10]);grid;title('采用巴特沃斯')xlabel('f')ylabel('幅度/dB')图形：四．小结双线性变换法采用非线性频率压缩方法，它克服了频率混叠的现象，它适合低通，高通，带通，带阻滤波器的设计；用脉冲响应不变法设计的优点是频率坐标变换是线性的，它可以很好的重现原模拟滤波器的频率特性，但它只适合低通和带通滤波器的设计。

实验四 无限冲激响应（IIR ）数字滤波器设计一、实验目的1．熟悉用双线性变换法设计IIR 数字滤波器的原理和方法；2．了解用脉冲响应不变法设计IIR 数字滤波器的原理和方法；3．掌握双线性变换及脉冲响应不变法设计的滤波器的频域特性，了解双线性变换法及脉冲响应不变法的特点；4．掌握数字滤波器的计算机仿真方法；二、实验原理介绍IIR 数字滤波器的系统函数为1z -的有理分式： 1011()1N kk Nk k b z H z a z -=-==+∑∑ 设计IIR 滤波器的系统函数，就是要确定()H z 的阶数N 及分子分母多项式的系数k a 和k b ，使其()()j j z e H e H z ωω==满足指定的频率特性。

由于模拟滤波器的设计有许多简单而严谨的设计公式和大量的图表可以利用，因此IIR 滤波器设计的方法之一是：先设计一个合适的模拟滤波器，然后将模拟滤波器通过适当的变换转换成满足给定指标的数字滤波器。

1、Butterworth 模拟低通滤波器221()1a N c H j Ω=⎛⎫Ω+ ⎪Ω⎝⎭幅度平方函数：其中，N 为滤波器的阶数，c Ω为通带截止频率。

2．Chebyshev 模拟低通滤波器 2221()1()a N c H j C εΩ=Ω+Ω幅度平方函数：3、脉冲响应不变法原理 用数字滤波器的单位脉冲响应序列h(n)逼近模拟滤波器的冲激响应()a h t ，让h(n)正好等于()a h t 的采样值，即：()()a h n h nT =其中，T 为采样间隔。

如果以()a H s 和H(z)分别表示()a h t 的拉氏变换及h(n)的Z 变换，则：12ˆ()()sT a a z e k H z H s H s j k T T π∞==-∞⎛⎫==- ⎪⎝⎭∑4、双线性变换法原理双线性变换法是通过两次映射采用非线性频率压缩的方法，将整个频率轴上的频率范围压缩到±π/T 之间，再用sTz e =转换到z 平面上，从而使数字滤波器的频率响应与模拟滤波器的频率响应相似。

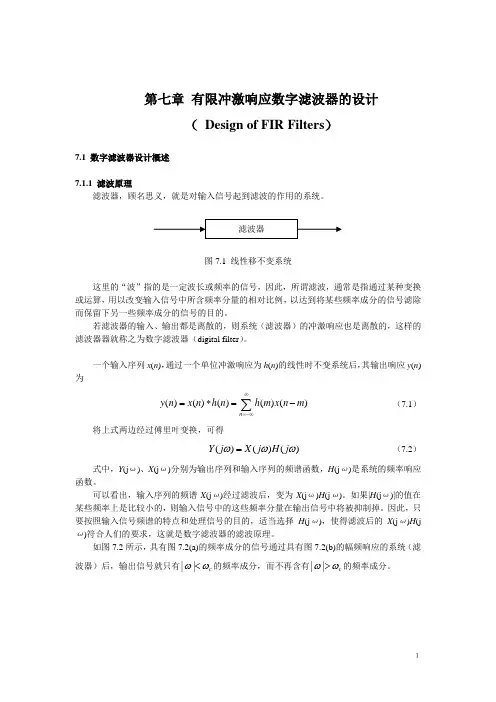

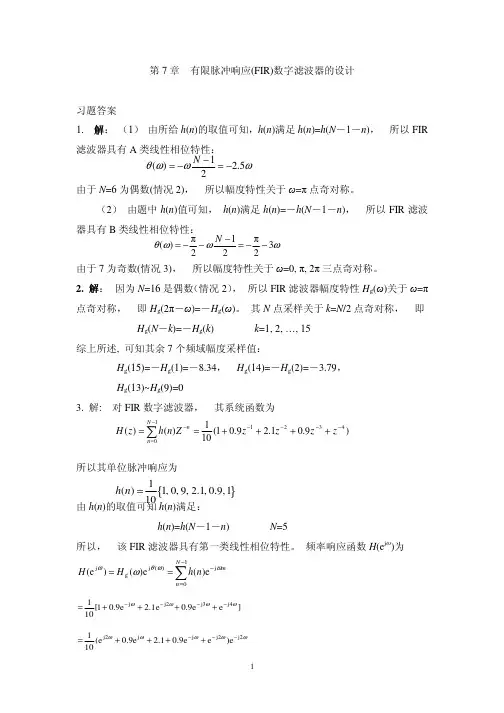

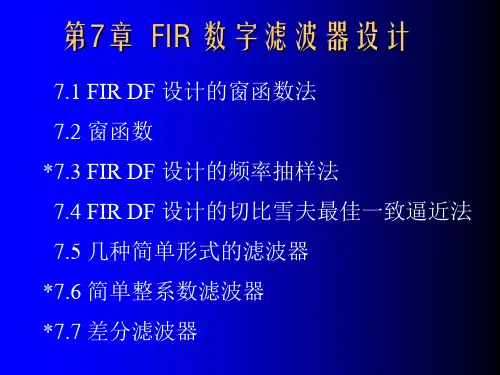

１第七章 有限冲激响应数字滤波器的设计（ Design of FIR Filters ）7.1 数字滤波器设计概述7.1.1 滤波原理滤波器，顾名思义，就是对输入信号起到滤波的作用的系统。

图7.1 线性移不变系统这里的“波”指的是一定波长或频率的信号，因此，所谓滤波，通常是指通过某种变换或运算，用以改变输入信号中所含频率分量的相对比例，以达到将某些频率成分的信号滤除而保留下另一些频率成分的信号的目的。

若滤波器的输入、输出都是离散的，则系统（滤波器）的冲激响应也是离散的，这样的滤波器器就称之为数字滤波器（digital filter ）。

一个输入序列x (n )，通过一个单位冲激响应为h (n )的线性时不变系统后，其输出响应y (n )为 ()()()()()n y n x n h n h m x n m ∞=-∞=*=-∑ （7.1） 将上式两边经过傅里叶变换，可得 ()()()Y j X j H j ωωω= （7.2）式中，Y (j ω)、X (j ω)分别为输出序列和输入序列的频谱函数，H (j ω)是系统的频率响应函数。

可以看出，输入序列的频谱X (j ω)经过滤波后，变为X (j ω)H (j ω)。

如果|H (j ω)|的值在某些频率上是比较小的，则输入信号中的这些频率分量在输出信号中将被抑制掉。

因此，只要按照输入信号频谱的特点和处理信号的目的，适当选择H (j ω)，使得滤波后的X (j ω)H (j ω)符合人们的要求，这就是数字滤波器的滤波原理。

如图7.2所示，具有图7.2(a)的频率成分的信号通过具有图7.2(b)的幅频响应的系统（滤波器）后，输出信号就只有||c ωω<的频率成分，而不再含有||c ωω>的频率成分。

（a）输入信号频谱（b）系统（滤波器）的幅频响应（c）输出信号的频谱图7.2 滤波器滤波示意图数字滤波器是对数字信号实现滤波的线性时不变系统。

它将输入的数字序列通过特定运算转变为输出的数字序列。

实验四、无限冲激响应(IIR)数字滤波器的设计一、实验目的1、熟悉用双线性变换法设计IIR数字滤波器的原理与方法；掌握数字滤波器的计算机仿真方法。

2、掌握用Matlab软件设计流程。

二、实验设备微型计算机、Matlab7.0教学版三、实验原理数字滤波器可以理解为是一个计算程序或算法，将代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化过程中，使信号按预定的形式变化。

数字滤波器有多种分类，根据数字滤波器冲击响应的时域特征，可以将数字滤波器分为两种，即无限长冲击响应滤波器（IIR）和有限长冲激响应滤波器（FIR）。

在MATLAB中，可以通过调用simulink中的功能模块，可以构成数字滤波器的仿真框图。

在仿真过程中，双击各个功能模块，随时改变参数，获得不同状态下的仿真结果。

四、实验内容（1）用fdatool设计一个IIR低通滤波器（具体参数不要求）（2）并用simulink 仿真（3）对滤波器输入一个含噪信号并能观察到滤波前后的波形（4）对结果进行分析。

五、实验结果1、Simulink仿真原理图2、Filter参数设置3、滤波效果Scope Scope1Scope2六、实验总结通过这次实验，我熟悉用双线性变换法设计IIR数字滤波器的原理与方法；掌握数字滤波器的计算机仿真方法。

熟悉和了解了simulink仿真的真个过程。

Simulink中各种非常有用的工具箱不仅对于设计IIR数字滤波器非常有用，而且对于整个型号仿真处理具有相当可视化的效果，从仿真的角度看，是达到了技术指标的要求。

Simulink是一个进行动态系统建模、仿真和综合分析的集成软件包。

它可以处理的系统包括：线性、非线性系统：离散、连续及混合系统；单任务、多任务离散时间系统。

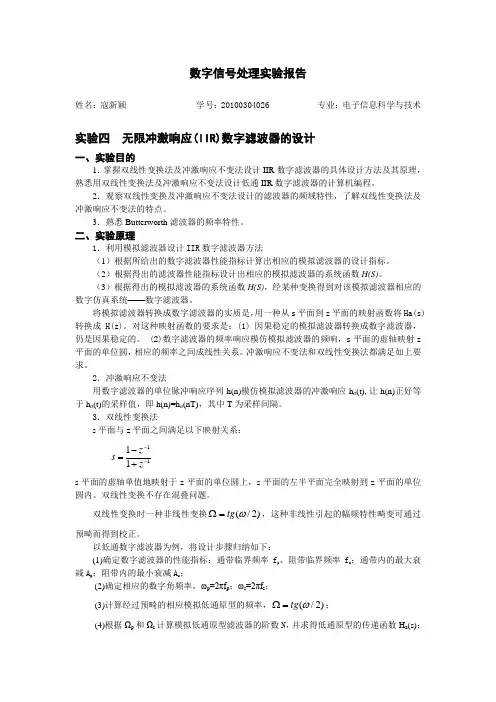

数字信号处理实验报告姓名：寇新颖 学号：20100304026 专业：电子信息科学与技术实验四 无限冲激响应(IIR)数字滤波器的设计一、实验目的1．掌握双线性变换法及冲激响应不变法设计IIR 数字滤波器的具体设计方法及其原理，熟悉用双线性变换法及冲激响应不变法设计低通IIR 数字滤波器的计算机编程。

2．观察双线性变换及冲激响应不变法设计的滤波器的频域特性，了解双线性变换法及冲激响应不变法的特点。

3．熟悉Butterworth 滤波器的频率特性。
