通风风管施工安装方案

通风管道安装方法1、安装流程风管运至施工现场，向甲方、监理报检合格后，方可进行安装，其安装工艺流程如下：预埋支吊架→风管连接→吊装→找平找正→测漏→风口安装。

2、支吊架安装（1）按照深化后的设计图纸并参照建筑基准线确定风管标高。

（2）按风管系统所在的空间位置，参照标准图集确定风管支、吊架形式。

（3）支架斜撑、吊架的横担采用镀锌角钢制成；吊杆采用圆钢；吊架喷漆同风管角钢法兰。

（4）风管支吊架安装必须准确，膨胀螺栓规格与吊杆相同。

吊架间距：风管水平安装，不大于3m。

（5）风管垂直安装：间距不大于4m，单根直管至少应有2个固定点。

（6）支吊架不宜设置在风口、检查门处，离风口或插接管的距离不宜小于200mm。

（7）当水平悬吊的主风管、干风管长度超过20m时，设置防止摆动固定点，每个系统不少于1个。

（8）吊架的螺孔采用机械加工。

吊杆应平直，螺纹完整、光洁。

安装后各副支、吊架的受力应均匀，无明显变形。

3、风管连接（1）法兰接口处为确保严密，法兰间应有垫料，排风系统为3mm厚8501阻燃密封胶带；排烟管道法兰垫料采用Φ8石棉绳。

加8501密封胶带在上螺栓之前完成，在螺栓内侧，不得挤进风管。

（2）连接法兰的螺栓使用热浸镀锌螺栓，连接时螺栓应均匀拧紧，其螺母在法兰同一侧。

4、风管安装（1）风管安装时，可以在地面上连成一定长度，采用吊装的方法就位，也可以把风管一节一节地放在临时支架上逐节连接，一般顺序是先主管后支管。

不允许将可拆卸的接口装设在墙或楼板内。

（2）风管安装后，水平风管的不平度允许偏差为每米不大于3mm，总偏差不应大于20mm。

（3）为保证今后送风不吹出尘土，保护装饰品的清洁，因而在安装完风管的敞口部分应用塑料布密封。

本工程为室内通风管道安装工程，主要涉及住宅、办公楼、商场等建筑物的通风管道系统安装。

施工内容包括风管制作、支架安装、部件安装、管道连接、保温及防腐等。

二、施工准备1. 材料准备：各类板材、管材、支架、阀体、消声器、罩体、风口、密封条、螺栓、螺母、垫圈、垫料、电焊条、帆布、无纺布、射钉、膨胀螺栓等。

2. 工具准备：手锤、电锤、手电钻、手锯、电动双刃剪、角磨机、切割机、水平尺、钢卷尺、扳手、螺丝刀等。

3. 人员准备：施工人员、技术负责人、质量负责人、安全负责人等。

4. 施工现场准备：确保现场施工环境整洁，预留孔洞位置、尺寸符合图纸要求，辅助设施齐全。

三、施工工艺1. 风管制作（1）根据设计图纸，确定风管规格、长度、弯曲半径等参数。

（2）选择合适的板材，按设计要求进行切割、弯曲、连接。

（3）检查风管尺寸、形状、平整度等是否符合要求。

2. 支架安装（1）根据风管走向、安装高度、间距等要求，确定支架位置。

（2）采用膨胀螺栓、射钉等方式固定支架。

（3）检查支架的垂直度、水平度、间距等是否符合要求。

3. 部件安装（1）根据设计图纸，确定阀体、消声器、罩体、风口等部件的安装位置。

（2）采用螺栓、螺母、垫圈等连接部件。

（3）检查部件的安装位置、方向、间隙等是否符合要求。

4. 管道连接（1）采用法兰连接、卡箍连接、焊接等方式连接风管。

（2）检查连接处的严密性、牢固性等是否符合要求。

5. 保温及防腐（1）采用岩棉、玻璃棉等保温材料对风管进行保温。

（2）对风管进行防腐处理，如涂刷防锈漆、喷塑等。

四、质量控制1. 材料质量：严格按照设计要求选用材料，确保材料质量合格。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合要求。

3. 验收质量：对施工完成的通风管道系统进行验收，确保质量符合设计要求。

五、安全文明施工1. 施工人员应遵守施工现场安全规定，确保施工安全。

2. 采取措施减少施工对环境的影响，保持施工现场整洁。

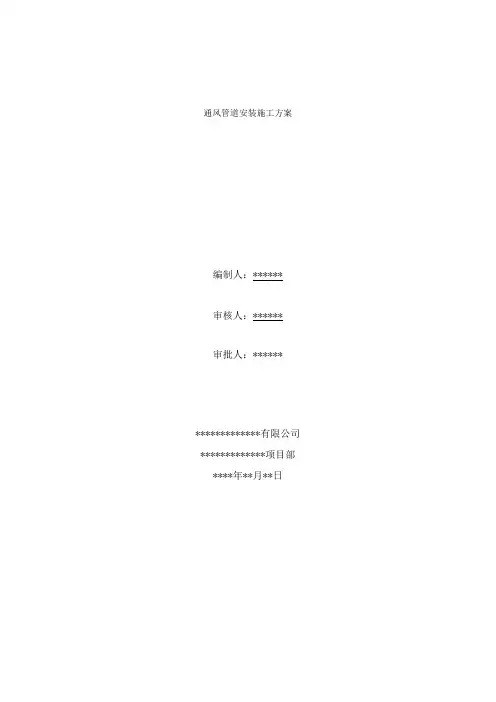

通风管道安装施工方案编制人：******审核人：******审批人：*******************有限公司*************项目部****年**月**日目录一、施工准备 (1)（一）作业条件 (1)（二）材料要求 (1)（三）施工机具 (1)二、质量要求 (1)（一）风管系统安装工作 (1)（二）风管系统安装工程 (2)（三）风管系统安装工程 (3)三、工艺流程 (4)四、操作工艺 (5)五、成品保护 (10)六、应注意的质量问题 (10)一、施工准备（一）作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

（二）材料要求1、各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等）和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

（三）施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求（一）风管系统安装工作（送、排风，防排烟，除尘系统）质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。

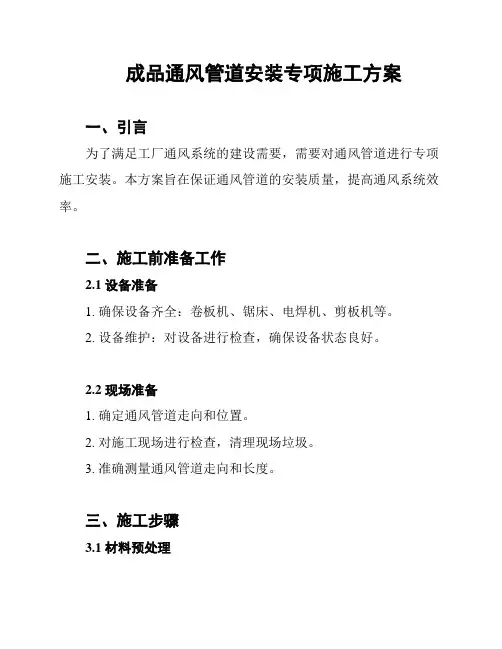

成品通风管道安装专项施工方案
一、引言
为了满足工厂通风系统的建设需要，需要对通风管道进行专项施工安装。

本方案旨在保证通风管道的安装质量，提高通风系统效率。

二、施工前准备工作
2.1 设备准备
1. 确保设备齐全：卷板机、锯床、电焊机、剪板机等。

2. 设备维护：对设备进行检查，确保设备状态良好。

2.2 现场准备
1. 确定通风管道走向和位置。

2. 对施工现场进行检查，清理现场垃圾。

3. 准确测量通风管道走向和长度。

三、施工步骤
3.1 材料预处理
1. 对使用的管道进行检查，确保管道表面平整、无锈蚀、无划痕。

2. 按照需要对管道进行切割、修整等处理。

3.2 管道加工
1. 将加工后的管道卷制成相应曲度。

2. 将管道焊接或铆接固定。

3. 对固定处进行检查，确保加工后的管道平整牢固。

3.3 管道安装
1. 将加工焊接好的管道按照预定位置进行吊装安装。

2. 安装过程中，需要进行相应的检查并进行调整，保证通风管道安装完全符合要求。

3. 对安装后的管道进行防护，确保管道不受损坏。

四、施工后的检查工作
1. 对管道的连接处进行检查，保证连接处密封良好。

2. 对管道进行检测，确保通风管道安装质量达到预期效果。

五、安全措施
1. 严格遵守安全操作规程，严禁酗酒摇摆和操作疲劳。

2. 工作时，应穿防护鞋、手套、口罩等，并戴住安全帽。

3. 严禁将工具和器材擅自带离现场，以防发生危险。

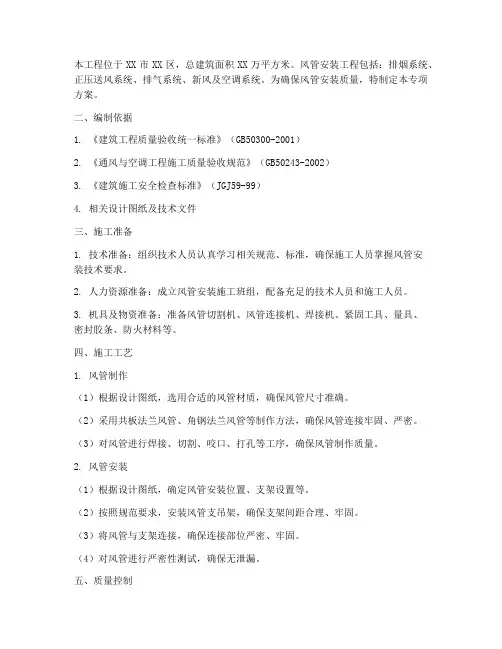

本工程位于XX市XX区，总建筑面积XX万平方米。

风管安装工程包括：排烟系统、正压送风系统、排气系统、新风及空调系统。

为确保风管安装质量，特制定本专项方案。

二、编制依据1. 《建筑工程质量验收统一标准》（GB50300-2001）2. 《通风与空调工程施工质量验收规范》（GB50243-2002）3. 《建筑施工安全检查标准》（JGJ59-99）4. 相关设计图纸及技术文件三、施工准备1. 技术准备：组织技术人员认真学习相关规范、标准，确保施工人员掌握风管安装技术要求。

2. 人力资源准备：成立风管安装施工班组，配备充足的技术人员和施工人员。

3. 机具及物资准备：准备风管切割机、风管连接机、焊接机、紧固工具、量具、密封胶条、防火材料等。

四、施工工艺1. 风管制作（1）根据设计图纸，选用合适的风管材质，确保风管尺寸准确。

（2）采用共板法兰风管、角钢法兰风管等制作方法，确保风管连接牢固、严密。

（3）对风管进行焊接、切割、咬口、打孔等工序，确保风管制作质量。

2. 风管安装（1）根据设计图纸，确定风管安装位置、支架设置等。

（2）按照规范要求，安装风管支吊架，确保支架间距合理、牢固。

（3）将风管与支架连接，确保连接部位严密、牢固。

（4）对风管进行严密性测试，确保无泄漏。

五、质量控制1. 风管材质应符合设计要求，确保风管强度、密封性能。

2. 风管制作尺寸准确，连接牢固，确保风管安装质量。

3. 支吊架安装合理，确保风管稳定。

4. 风管安装后，进行严密性测试，确保无泄漏。

六、安全措施1. 施工人员应穿戴好个人防护用品，确保施工安全。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，加强现场安全管理，确保施工顺利进行。

4. 遵循相关安全操作规程，确保施工安全。

七、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保风管安装工程按期完成。

八、施工总结工程完成后，对风管安装工程进行全面总结，总结经验教训，为今后类似工程提供参考。

一、前言为确保通风风管安装过程中的安全，防止安全事故的发生，根据相关安全法规和施工规范，特制定本安全施工方案。

二、安全施工原则1. 安全第一，预防为主。

2. 严格执行国家有关安全法规和施工规范。

3. 加强施工现场安全教育培训，提高员工安全意识。

4. 做好施工现场的安全检查和隐患排查工作。

三、安全施工组织1. 成立安全施工领导小组，负责安全施工方案的制定、实施和监督。

2. 设置安全员，负责施工现场的安全管理和监督。

3. 各施工班组配备兼职安全员，负责本班组的安全管理工作。

四、安全施工措施1. 施工现场安全防护措施（1）施工现场设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场的临时用电、消防设施等应符合国家相关标准。

（3）施工现场的临时通道、楼梯、平台等应保持畅通，并设置安全防护栏杆。

2. 施工人员安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业人员必须佩戴安全带，并使用安全绳进行固定。

（3）操作切割、焊接等易燃易爆作业的人员必须穿戴防火、防毒、防尘等防护用品。

3. 施工机械安全防护措施（1）施工机械必须定期进行检修、保养，确保设备完好。

（2）操作施工机械的人员必须经过培训，掌握设备操作技能。

（3）施工机械操作区域应设置警示标志，防止误操作。

4. 施工材料安全防护措施（1）施工材料应分类堆放，不得混杂存放。

（2）易燃易爆、有毒有害等危险品应存放在专用库房，并做好防火、防爆、防泄漏等措施。

（3）施工现场的废弃物应分类收集，及时清运。

5. 施工现场消防措施（1）施工现场应配备足够的消防器材，并定期检查、维护。

（2）施工现场严禁吸烟、使用明火。

（3）施工人员应掌握消防器材的使用方法，提高火灾应急处理能力。

五、安全施工培训1. 对施工人员进行安全教育培训，使其了解安全施工的重要性。

2. 组织施工人员进行安全操作技能培训，提高其安全操作水平。

3. 定期组织安全知识考试，检验施工人员的安全知识掌握情况。

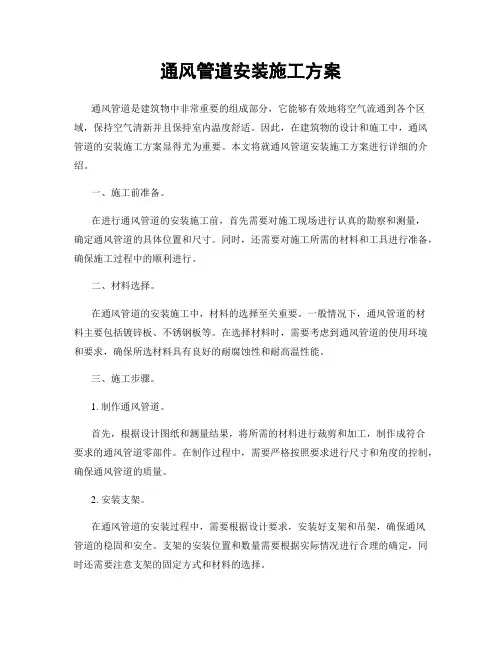

通风管道安装施工方案通风管道是建筑物中非常重要的组成部分，它能够有效地将空气流通到各个区域，保持空气清新并且保持室内温度舒适。

因此，在建筑物的设计和施工中，通风管道的安装施工方案显得尤为重要。

本文将就通风管道安装施工方案进行详细的介绍。

一、施工前准备。

在进行通风管道的安装施工前，首先需要对施工现场进行认真的勘察和测量，确定通风管道的具体位置和尺寸。

同时，还需要对施工所需的材料和工具进行准备，确保施工过程中的顺利进行。

二、材料选择。

在通风管道的安装施工中，材料的选择至关重要。

一般情况下，通风管道的材料主要包括镀锌板、不锈钢板等。

在选择材料时，需要考虑到通风管道的使用环境和要求，确保所选材料具有良好的耐腐蚀性和耐高温性能。

三、施工步骤。

1. 制作通风管道。

首先，根据设计图纸和测量结果，将所需的材料进行裁剪和加工，制作成符合要求的通风管道零部件。

在制作过程中，需要严格按照要求进行尺寸和角度的控制，确保通风管道的质量。

2. 安装支架。

在通风管道的安装过程中，需要根据设计要求，安装好支架和吊架，确保通风管道的稳固和安全。

支架的安装位置和数量需要根据实际情况进行合理的确定，同时还需要注意支架的固定方式和材料的选择。

3. 连接管道。

在通风管道的安装过程中，需要对各个零部件进行连接，确保通风管道的密封性和稳固性。

连接管道的过程中，需要采用专用的连接件和密封材料，确保连接的牢固和密封。

4. 防火处理。

通风管道的安装过程中，需要对通风管道进行防火处理，确保通风管道在发生火灾时不会加剧火势的蔓延。

防火处理的方式一般包括对通风管道进行包裹或者涂刷防火涂料等。

四、验收和维护。

在通风管道安装施工完成后，需要进行严格的验收工作，确保通风管道的安装质量符合要求。

同时，还需要对通风管道进行定期的维护和保养，确保通风管道的正常使用和长久的寿命。

总结：通风管道的安装施工方案是建筑物中非常重要的一环，它直接关系到建筑物内部空气的流通和质量。

通风管道安装施工方案范本一、背景介绍随着人们对室内环境质量和健康的要求提高，通风系统在建筑设计和装修中的重要性日益凸显。

通风管道作为通风系统的关键组成部分，起到引导和分配空气流动的作用。

因此，通风管道的安装施工方案的合理性和可靠性直接影响着室内空气质量的提升和维护。

本文将根据通风管道安装施工方案的一般要求和范本，对通风管道的安装施工进行详细的描述和说明，旨在为相关工程提供参考和指导。

二、施工准备在进行通风管道安装施工之前，需要进行以下准备工作：1.确定通风管道的种类和规格要求，并进行相应的材料采购。

2.制定具体的施工图纸和施工方案，包括通风管道的布置、连接方式、支撑方式等。

3.准备必要的施工工具和设备，如切割机、焊接机、尺子、电钻等。

4.在施工现场进行清理和整理，确保施工环境安全整洁。

三、施工步骤通风管道的安装施工步骤如下：1. 管道的布置和定位根据施工图纸和方案，确定通风管道的布置和定位。

根据实际情况，选择合适的位置进行管道的设置和安装，并参考施工图纸标示，确保管道的定位准确。

2. 管道的制作和加工根据通风管道的规格要求和施工图纸，对管道进行制作和加工。

根据需要，使用相应的工具和设备进行管道的切割、弯曲、连接等工艺加工。

3. 管道的连接和固定将加工好的管道进行连接和固定。

根据施工图纸和方案，采用合适的连接方式，如焊接、螺栓连接等，确保管道连接牢固可靠。

同时，根据需要，在管道上设置支撑装置，保证管道的稳定性和安全性。

4. 安装附件和设备根据通风系统的要求，安装相应的附件和设备。

例如，安装风机、风口、阀门等，确保通风系统的正常运行和控制。

5. 管道的检验和验收在管道安装完毕后，进行相关的检验和验收工作。

检查管道连接是否牢固、管道的通畅性等，确保通风系统的正常使用。

四、安全防护在通风管道安装施工过程中，需要注意以下安全防护事项：1.使用切割机、焊接机等设备时，要佩戴防护手套、护目镜等防护用具，确保施工人员的安全。

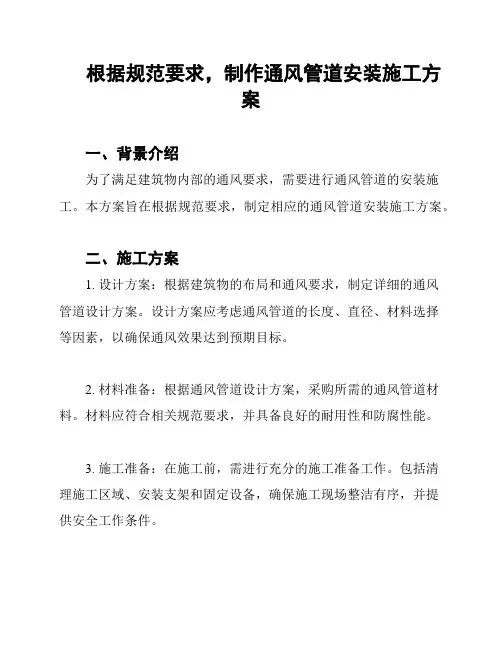

根据规范要求，制作通风管道安装施工方案一、背景介绍为了满足建筑物内部的通风要求，需要进行通风管道的安装施工。

本方案旨在根据规范要求，制定相应的通风管道安装施工方案。

二、施工方案1. 设计方案：根据建筑物的布局和通风要求，制定详细的通风管道设计方案。

设计方案应考虑通风管道的长度、直径、材料选择等因素，以确保通风效果达到预期目标。

2. 材料准备：根据通风管道设计方案，采购所需的通风管道材料。

材料应符合相关规范要求，并具备良好的耐用性和防腐性能。

3. 施工准备：在施工前，需进行充分的施工准备工作。

包括清理施工区域、安装支架和固定设备，确保施工现场整洁有序，并提供安全工作条件。

4. 施工过程：按照设计方案，在施工区域进行通风管道的安装。

施工过程中，应符合相关规范要求，确保通风管道的安全性和稳固性。

施工人员应熟悉相关操作规程，使用适当的工具和设备进行施工。

5. 质量控制：在施工过程中，进行适时的质量检查和验收工作。

确保通风管道的尺寸、固定和连接等方面符合规范要求，确保施工质量。

6. 竣工验收：完成通风管道的安装施工后，进行竣工验收。

验收人员应进行全面检查，确保通风管道达到设计要求，并符合规范要求。

三、安全措施1. 施工现场应设置明显的安全警示标志，并保持施工现场整洁有序。

2. 施工人员应配备个人防护装备，如安全帽、安全鞋等。

3. 在施工过程中，应遵守相关安全操作规程，如使用工具设备时应注意安全操作。

4. 在施工现场应设置灭火器等消防设备，确保施工现场的消防安全。

四、环境保护1. 施工过程中，应注意保护周边环境。

避免施工噪音、粉尘等对周围建筑物和居民的影响。

2. 废弃材料和垃圾应进行分类处理，妥善处置。

3. 施工现场应设有专用垃圾箱，并定期清理。

以上是根据规范要求制作通风管道安装施工方案的简要内容。

详细的方案可根据具体项目需求进行进一步制定。

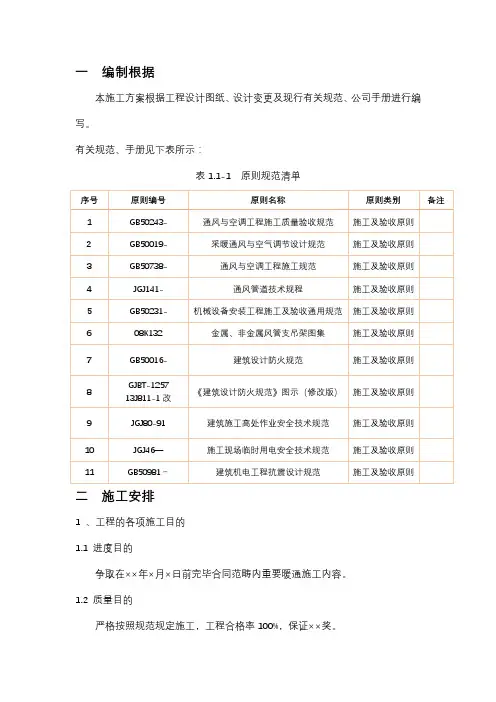

一编制根据本施工方案根据工程设计图纸、设计变更及现行有关规范、公司手册进行编写。

有关规范、手册见下表所示：表1.1-1 原则规范清单二施工安排1 、工程的各项施工目的1.1 进度目的争取在××年×月×日前完毕合同范畴内重要暖通施工内容。

1.2 质量目的严格按照规范规定施工，工程合格率100%，保证××奖。

1.3 安全、环境目的保证国家××级文明工地死亡、重伤事故为零；月均负伤率控制在׉以内。

施工期间无火灾。

文明施工，无污染投诉。

2、工程的施工顺序风管及部件的制作配管、支架安装风管及空调水管安装设备安装单体调试3、施工进度筹划节点三材料规定1、各类板材、管材等应有质量证明文献(涉及出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不容许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置与否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、多种帆布、无纺布、膨胀螺栓等应符合产品质量规定。

风管板材厚度规格规定：四安装规定1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一种管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计规定期，对不保温风管应符合下表的规定。

对于保温风管的支、吊架间距无设计规定期，按下表间距规定值乘以0.85。

螺旋风管的支、吊架间距可以合适增长。

支、吊架间距1、支吊架不得安装在风口、阀门检查孔处，以免阻碍操作。

通风管道工程安装方案范本一、工程概况1.1 工程名称：某某公司通风管道工程安装1.2 项目地址：某某市某某区某某路某某号1.3 工程概况：本项目是某某公司的通风管道工程安装项目，旨在改善公司厂房内部空气质量，保障员工的身体健康，提高生产效率。

二、工程安装内容2.1 安装位置：本项目主要安装在公司厂房内部，包括生产车间、办公区域、休息室等。

2.2 安装内容：通风管道系统、通风设备、风道阀门、吸风口、排风口等。

2.3 安装要求：保证通风管道系统的通风效果，确保通风设备的运行稳定，满足厂房内部的通风要求。

三、工程设计3.1 设计方案：根据厂房内部空气质量要求和通风量计算，设计出合理的通风管道系统布局和设备配套方案。

3.2 设计原则：符合国家通风管道系统安装标准，考虑工程安装的经济性和实用性，充分满足公司通风要求。

3.3 设计图纸：出具详细的通风管道系统设计图纸，包括布局图、剖面图、细部构造图等。

4、工程安装4.1 施工准备：提前准备好施工所需的材料、设备和人力资源，确保施工的顺利进行。

4.2 施工过程：按照设计图纸要求，进行通风管道系统的安装，包括风道的连接、设备的安装、风口的设置等。

4.3 安装质量：严格按照施工标准和要求进行检查验收，确保通风管道系统的安装质量和运行效果。

5、工程验收5.1 验收标准：按照国家通风管道系统验收标准进行验收，确保通风管道系统的安装和运行满足要求。

5.2 验收内容：包括通风管道系统的布局是否合理、设备是否正常运行、通风量是否达标等。

5.3 验收结果：合格后办理工程竣工验收手续，移交给业主使用。

6、安全与维护6.1 安全管理：定期进行通风管道系统的安全检查和维护，确保通风设备的安全运行。

6.2 维护保养：对通风管道系统进行定期清洁和润滑维护，延长设备的使用寿命。

6.3 应急处理：制定通风设备故障应急处理方案，提高设备故障处理的效率。

7、工程收尾7.1 整理资料：整理工程施工资料和验收报告，归档保存，作为今后工程管理和维护的参考。

一、工程概况本工程为某办公楼通风系统改造项目，主要涉及通风风管的制作、安装及调试。

通风系统包括新风系统、排风系统及空调系统，风管材质为镀锌钢板，规格多样，包括圆形、矩形等。

为确保施工质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉图纸，明确施工要求；（2）了解风管材质、规格、连接方式及施工工艺；（3）组织施工人员进行技术交底，确保施工人员掌握施工技术要求。

2. 人力资源准备（1）组织施工队伍，明确各工种人员配备；（2）对施工人员进行培训，提高施工技能和安全生产意识。

3. 机具及物资准备（1）风管切割机、卷板机、弯管机、焊接机等风管制作设备；（2）风管连接件、支吊架、密封材料等；（3）安全防护用品、消防器材等。

三、施工工艺1. 风管制作（1）根据设计图纸和现场实际情况，确定风管规格、长度及连接方式；（2）使用卷板机、切割机等设备制作风管，确保风管尺寸准确、形状规则；（3）对风管进行焊接，确保焊接质量，避免漏焊、虚焊等现象；（4）对风管进行防腐处理，提高风管使用寿命。

2. 风管安装（1）根据设计图纸和现场实际情况，确定风管安装位置、标高及支架布置；（2）安装风管支吊架，确保支架固定牢固、标高准确；（3）按顺序安装风管，注意风管连接处的密封性能；（4）对风管进行固定，确保风管稳定；（5）安装风管部件，如风口、阀门、消声器等。

3. 风管调试（1）检查风管安装质量，确保风管连接处密封良好；（2）进行风量测试，调整风管安装参数，确保风量符合设计要求；（3）检查系统运行状况，确保通风系统运行稳定。

四、成品保护及安全措施1. 成品保护（1）施工过程中，对已安装的风管进行保护，避免碰撞、划伤；（2）施工结束后，对风管进行清洁，确保风管表面整洁；（3）对风管进行标识，防止误操作。

2. 安全措施（1）施工人员必须佩戴安全帽、手套、防护眼镜等安全防护用品；（2）施工现场设置安全警示标志，确保施工安全；（3）遵守消防安全规定，配置消防器材，确保火灾发生时能够及时扑救。

通风管道安装施工方案一、概述通风管道安装施工方案是指在建筑物内安装通风管道的具体工作步骤和方法。

通风管道是建筑物中重要的通风系统组成部分，它能够有效地将空气流通并排除室内有害气体，保证室内空气质量。

本文将介绍通风管道安装施工方案的主要内容和注意事项。

二、施工准备在进行通风管道安装施工前，需要进行以下准备工作：1.完成通风管道设计和图纸制作；2.准备所需的施工材料和工具；3.确定施工计划和进度安排；4.搭建施工现场，确保施工安全。

三、施工步骤通风管道安装施工的主要步骤如下：1.确定管道走向和位置：根据设计图纸确定通风管道的走向和位置，标示出管道的起点和终点，并在墙体上标记好管道开孔位置。

2.划线定位：根据设计要求，在墙壁和天花板上进行划线定位，确定管道的具体位置和大小，以便安装。

3.开孔施工：按照划线位置，在墙体和天花板上进行开孔，保证开孔的大小和形状与通风管道的要求相符。

4.安装管道支架：在开孔位置上安装管道支架，确保支架的稳固可靠，能够承受通风管道的重量。

5.安装管道：根据设计图纸，将通风管道逐段安装在管道支架上，并将各段管道进行连接。

连接方式可以采用螺纹连接、法兰连接或焊接连接，确保连接牢固、密封可靠。

6.安装配件：根据需要，安装通风管道的阀门、风口、排气口等附属设备。

7.进行通气测试：在管道安装完成后，进行通气测试，检查管道是否存在漏气或堵塞情况，并进行调整和修复。

8.完成管道固定和密封：将安装好的管道进行固定和密封处理，确保通风系统的正常运行。

四、施工注意事项在进行通风管道安装施工时，需要注意以下事项：1.确保施工现场的安全：对施工现场进行合理的划定，设置警示标志，确保施工人员的安全。

2.严格按照设计要求进行施工：根据设计图纸和规范要求进行施工，确保通风管道的质量和功能符合要求。

3.保持施工现场的清洁：及时清理施工现场的垃圾和废料，保持现场的整洁。

4.注意施工顺序和进度：按照施工计划和进度安排进行施工，确保施工进度的正常推进。

通风管施工方案通风管施工方案一、工程概况本工程是为了改善建筑物内部空气流通，提高室内空气质量而进行的通风管施工项目。

建筑物总面积为5000平方米，共计需要安装通风管3000米。

二、施工原则1. 安全第一：施工过程中，要严格按照相关安全操作规程进行，保证施工人员的身体安全。

2. 质量第一：施工过程中，要严格把控施工质量，确保通风管的安装牢固、密封完好。

3. 进度保障：按照项目计划，合理安排施工进度，确保按时完成通风管安装。

三、施工步骤1. 设计方案确认：根据建筑物空间布局和通风需求，确定合理的通风管路线和安装位置，并制定详细的施工图纸。

2. 材料采购：根据设计方案，选购合适的通风管材料，包括金属管、玻璃钢管等。

3. 通风管制造：根据设计方案和材料采购情况，进行通风管的制造工作，包括管道的切割、弯曲和连接等。

4. 管道安装：按照施工图纸指导，将通风管逐段安装到指定位置，确保管道连接紧固、管道沿线无歪曲。

5. 密封处理：将管道连接处进行密封处理，采用专用密封胶或焊接等方法，确保管道连接处密封效果良好。

6. 管道固定：在管道安装完毕后，对管道进行固定，采用专用支架或吊挂装置等进行固定，确保管道稳固可靠。

7. 进行通风系统测试：在管道安装完毕后，进行通风系统测试，确保通风管路畅通无阻，通风效果良好。

四、施工注意事项1. 施工过程中，要注意通风管与其他管道或设备的交叉、穿越等问题，确保通风管的安装不影响其他设备的正常运行。

2. 施工过程中，要严格按照施工图纸规定的位置和高度进行安装，避免出现安装位置偏移或高度不一致等问题。

3. 在通风管安装过程中，要注意施工人员的安全，采取必要的安全措施，如佩戴安全帽、手套等。

4. 管道连接处的密封处理要仔细，确保密封效果良好，避免漏风现象的发生。

5. 管道固定要牢固可靠，采用合适的支架和吊挂装置进行固定，避免管道松动或倒塌的情况发生。

以上是通风管施工方案的详细内容，希望能够对您的工程施工有所帮助。

风管通风工程安装施工方案一、工程概述风管通风工程是指在建筑物内部安装通风空调系统所需的管道及相关设备。

通风工程施工需要根据建筑物的结构、使用环境及设计要求进行合理的规划和安装。

通风工程的安装施工对于建筑物的使用效果和舒适度有着重要的影响，因此施工方案的制定和实施非常重要。

二、工程目标1. 合理规划通风管线及设备安装，确保通风系统的运行效果和使用寿命；2. 保证施工过程的安全性，严格遵守相关安全规定，确保施工人员的人身安全；3. 控制施工成本，合理利用材料和人力资源，尽量减少浪费。

三、工程准备1. 安全准备：施工前需对施工现场进行安全检查，明确施工区域的危险点和安全防护措施。

2. 材料准备：根据设计方案和工程要求，准备所需的通风管道、连接件、支架、风机、空调设备等材料。

3. 人力准备：根据工程的规模和要求，组织好施工人员，并确保其具备相应的技术和安全知识。

四、施工流程1. 施工前的准备工作（1）安全检查：施工前需对施工现场进行全面的安全检查，清理施工区域，清除危险物品，并设置相应的安全警示标识；（2）材料验收：对采购的材料进行验收，确保其符合质量要求；（3）施工方案确认：施工前需将施工方案与相关设计方案进行核对确认，保证施工方案的准确性和可行性。

2. 施工阶段（1）预制通风管道：根据设计要求对通风管道进行预制加工，包括切割、弯曲、焊接等工艺，确保管道的尺寸和形状符合要求；（2）安装支架：将预制好的通风管道安装在建筑物内部，并根据设计要求安装相应的支架；（3）安装连接件：对通风管道进行连接，包括焊接、螺纹连接等工艺，确保管道连接牢固，无渗漏；（4）安装空调设备：安装风机、空调设备等相关设备，并进行电气连接和试运转，确保设备运行正常。

3. 施工后的验收与测试（1）施工验收：对已完成的通风工程进行验收，检查施工质量是否符合设计要求，包括通风管道的连接牢固性、设备运行状态等；（2）系统测试：进行通风系统的整体测试，包括通风系统的空气流量、风速等参数测试，确保通风系统运行效果符合设计要求；（3）安全交底：对通风系统的使用和维护进行安全交底，确保用户对通风系统的使用和维护有所了解。

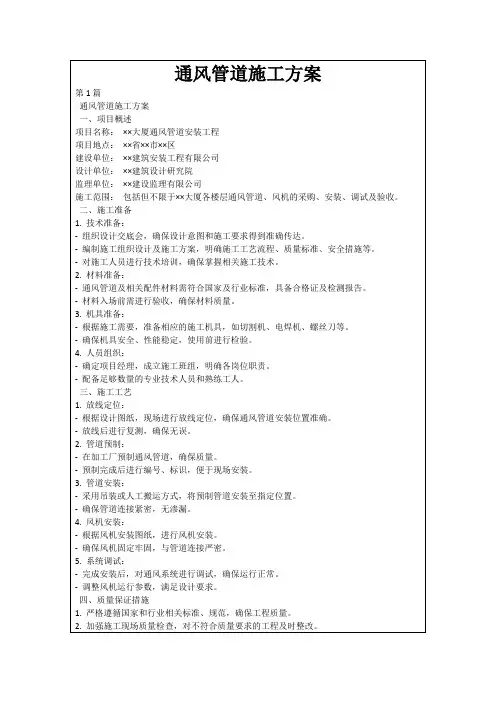

通风管道施工方案
目录
1. 通风管道施工方案简介
1.1 施工前准备
1.1.1 确定施工计划
1.1.2 准备所需材料和工具
1.2 施工过程
1.2.1 清理施工现场
1.2.2 安装通风管道
1.3 施工后整理
1.3.1 检查管道质量
1.3.2 清理施工现场
通风管道施工方案简介
通风管道的施工是确保建筑物通风系统正常运行的重要环节。

在施工过程中，需要严格按照相关标准和规范进行操作，以确保管道的质量和安全性。

施工前准备
在开始施工之前，施工队需要制定详细的施工计划，包括工期、人员安排等。

同时，需要准备好所需的材料和工具，确保能够顺利进行施工工作。

施工过程
首先，施工队需要清理施工现场，确保没有障碍物影响施工。

然后，根据设计图纸进行通风管道的安装工作，保证管道连接紧密，无漏风现象。

施工后整理
完成通风管道的安装后，施工队需要对管道质量进行检查，确保符合相关标准。

同时，要及时清理施工现场，保持环境整洁。

通过以上施工步骤，可以确保通风管道施工顺利进行，保证建筑物通风系统的正常运行。

一、工程概况本工程为XX项目通风管道安装工程，主要内容包括通风管道的加工、制作、运输、安装、调试及验收。

工程地点位于XX地区，施工周期为XX天。

二、施工准备1. 人员组织成立通风管道安装施工项目部，由项目经理、技术负责人、施工负责人、质量负责人、安全负责人等组成。

项目部负责施工过程中的组织、协调、管理及监督工作。

2. 材料准备根据设计图纸和工程量清单，采购通风管道、弯头、三通、四通、法兰、支吊架、密封件等材料。

所有材料必须符合国家标准，并有出厂合格证、质量合格证明及检测报告。

3. 施工机具准备准备通风管道加工设备、切割机、卷板机、焊接机、卷圆机、电动工具等施工机具，确保施工顺利进行。

4. 施工方案编制根据设计图纸、施工规范及现场实际情况，编制详细的施工方案，明确施工工艺、质量标准、安全措施等。

三、施工工艺1. 通风管道加工根据设计图纸和现场实际情况，进行通风管道的加工。

加工过程中，严格控制管道尺寸、形状、角度等，确保管道质量。

2. 通风管道安装（1）支架安装：根据设计图纸，确定支架的位置和间距，进行支架的安装。

支架应牢固、稳定，符合设计要求。

（2）风管连接：采用法兰连接、焊接连接等方式，将风管与支架、阀门、风口等部件连接。

连接处应严密，无漏风现象。

（3）支吊架调整：调整支吊架，确保风管水平、垂直，符合设计要求。

（4）管道试压：对安装完成的通风管道进行试压，检查管道的密封性，确保无泄漏。

3. 调试与验收（1）系统调试：对通风系统进行调试，确保通风效果满足设计要求。

（2）验收：按照国家相关规范和标准，对通风管道安装工程进行验收，合格后方可交付使用。

四、质量控制1. 材料质量：所有材料必须符合国家标准，并有出厂合格证、质量合格证明及检测报告。

2. 施工质量：严格按照施工规范和操作规程进行施工，确保施工质量。

3. 工程验收：按照国家相关规范和标准，对通风管道安装工程进行验收，确保工程合格。

五、安全措施1. 施工现场设置安全警示标志，明确施工区域。

通风管道安装工程施工方案一、施工准备(一) 作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

(二) 材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

(三) 施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求(一) 风管系统安装工作(送、排风，防排烟，除尘系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

表6-21项序检查项目允许偏差或允许值主控项目1 风管穿越防火、防爆墙第6.2.1条2 风管安装第6.2.2条3 高于80℃风管系统第6.2.3条4 风管部件安装第6.2.4条5 防火阀、排烟阀安装第6.2.5条6 手动密闭阀安装第6.2.9条7 风管严密性检验第6.2.8条续表项序检查项目允许偏差或允许值一般项目1 风管系统安装第6.3.1条2 无法兰风管系统安装第6.3.2条3 风管连接的水平、垂直度第6.3.3条4 风管支、吊架安装第6.3.4条5 复合材料风管安装第6.3.6条6 非金属风管安装第6.3.5条7 风阀安装第6.3.8条8 风帽安装第6.3.9条9 吸、排风罩安装第6.3.10条10 风口安装第6.3.11条(二) 风管系统安装工程(空调系统)质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。
