随机信号及其自相关函数和功率谱密度的MATLAB实现

功率谱密度matlab程序
在信号处理领域，功率谱密度是一个非常重要的概念。

它描述了信号在频域上的能量分布情况，通常用于分析信号的频谱特性。

在使用功率谱密度进行信号分析时，常常需要使用matlab程序进行计算。

下面是一份常用的功率谱密度matlab程序：
```matlab
% 定义信号
% x为输入信号，Fs为采样率
Fs = 1000;
t = 0:1/Fs:1-1/Fs;
x = sin(2*pi*100*t) + sin(2*pi*200*t) + sin(2*pi*300*t); % 计算功率谱密度
Pxx = pwelch(x,[],[],[],Fs);
% 绘制功率谱密度图
f = linspace(0,Fs/2,length(Pxx)/2+1);
plot(f,10*log10(Pxx(1:length(f))));
xlabel('频率 (Hz)');
ylabel('功率谱密度 (dB/Hz)');
```
该程序首先定义了一个信号x，并指定了采样率Fs。

然后使用Matlab自带的pwelch函数计算信号的功率谱密度Pxx。

最后，使用plot函数绘制功率谱密度图。

需要注意的是，不同的信号处理场景可能需要不同的功率谱密度计算方法和参数设置。

用户需要根据具体情况进行调整和优化。

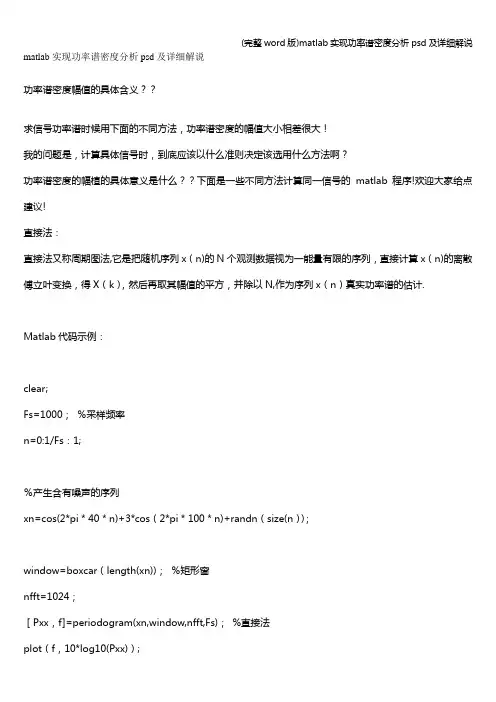

matlab实现功率谱密度分析psd及详细解说功率谱密度幅值的具体含义？？求信号功率谱时候用下面的不同方法，功率谱密度的幅值大小相差很大！我的问题是，计算具体信号时，到底应该以什么准则决定该选用什么方法啊？功率谱密度的幅植的具体意义是什么？？下面是一些不同方法计算同一信号的matlab 程序!欢迎大家给点建议!直接法：直接法又称周期图法,它是把随机序列x（n)的N个观测数据视为一能量有限的序列，直接计算x（n)的离散傅立叶变换，得X（k），然后再取其幅值的平方，并除以N,作为序列x（n）真实功率谱的估计.Matlab代码示例：clear;Fs=1000；％采样频率n=0:1/Fs：1;％产生含有噪声的序列xn=cos(2*pi＊40＊n)+3*cos（2*pi＊100＊n)+randn（size(n））；window=boxcar（length(xn))；％矩形窗nfft=1024；［Pxx，f]=periodogram(xn,window,nfft,Fs)；%直接法plot（f，10*log10(Pxx)）;间接法：间接法先由序列x(n)估计出自相关函数R（n)，然后对R（n）进行傅立叶变换,便得到x(n）的功率谱估计。

Matlab代码示例：clear;Fs=1000; ％采样频率n=0:1/Fs：1；％产生含有噪声的序列xn=cos(2*pi*40*n）+3＊cos(2*pi*100＊n)+randn(size(n）)；nfft=1024;cxn=xcorr(xn，'unbiased’); %计算序列的自相关函数CXk=fft(cxn，nfft)；Pxx=abs（CXk）;index=0:round（nfft/2-1)；k=index*Fs/nfft；plot_Pxx=10＊log10(Pxx(index+1）);plot(k，plot_Pxx);改进的直接法：对于直接法的功率谱估计,当数据长度N太大时，谱曲线起伏加剧，若N太小，谱的分辨率又不好,因此需要改进.1。

自己编写算法功率谱密度三种matlab实现方法功率谱密度的三种matlab实现方法一：实验目的：(1)掌握三种算法的概念、应用及特点；(2)了解谱估计在信号分析中的作用；(3)能够利用burg法对信号作谱估计，对信号的特点加以分析。

二;实验内容：（1）简单说明三种方法的原理。

（2）用三种方法编写程序，在matlab中实现。

（3）将计算结果表示成图形的形式，给出三种情况的功率谱图。

（4）比较三种方法的特性。

（5）写出自己的心得体会。

三：实验原理：1.周期图法：周期图法又称直接法。

它是从随机信号x(n)中截取N长的一段，把它视为能量有限x(n)真实功率谱的估计的抽样.认为随机序列是广义平稳且各态遍历的，可以用其一个样本x(n)中的一段来估计该随机序列的功率谱。

这当然必然带来误差。

由于对采用DFT，就默认在时域是周期的，以及在频域是周期的。

这种方法把随机序列样本x(n)看成是截得一段的周期延拓，这也就是周期图法这个名字的来历。

2.相关法（间接法):这种方法以相关函数为媒介来计算功率谱，所以又叫间接法。

这种方法的具体步骤是：第一步：从无限长随机序列x(n)中截取长度N的有限长序列列第二步：由N长序列求（2M-1）点的自相关函数序列。

(2-1)这里，m=-(M-1)…,-1,0,1…,M-1，MN，是双边序列，但是由自相关函数的偶对称性式，只要求出m=0,。

,M-1的傅里叶变换，另一半也就知道了。

第三步：由相关函数的傅式变换求功率谱。

即以上过程中经历了两次截断，一次是将x(n)截成N长，称为加数据窗，一次是将x(n)截成（2M-1）长，称为加延迟窗。

因此所得的功率谱仅是近似值，也叫谱估计，式中的代表估值。

一般取M<<N，因为只有当M较小时，序列傅式变换的点数才较小，功率谱的计算量才不至于大到难以实现，而且谱估计质量也较好。

因此，在FFT问世之前，相关法是最常用的谱估计方法。

三：Burg法：AR模型功率谱估计又称为自回归模型，它是一个全极点的模型，要利用AR模型进行功率谱估计须通过levinson_dubin递推算法由Yule-Walker方程求得AR的参数:σ2，α1α2…αp。

【主题】MATLAB求功率谱密度函数1. 介绍MATLAB是一种用于数值计算和可视化的高级编程语言和环境。

在信号处理和通信工程中，功率谱密度函数（PSD）是一个重要的概念，用于描述信号的频率内容和功率分布。

本文将介绍如何使用MATLAB 来求解功率谱密度函数，并探讨其在实际应用中的意义。

2. 什么是功率谱密度函数功率谱密度函数是描述信号功率在频率域上的分布的函数。

在信号处理中，我们通常将信号分解为不同频率的成分，而功率谱密度函数则可以帮助我们了解每个频率成分所占的功率比例。

在通信系统的设计和分析中，功率谱密度函数也是一个重要指标，可以帮助工程师优化系统性能。

3. MATLAB中的功率谱密度函数求解在MATLAB中，求解功率谱密度函数可以使用一些内置的函数，如“pwelch”、“periodogram”等。

在实际操作中，我们通常先获取信号的时域表示，然后通过这些函数来计算其功率谱密度函数。

以“pwelch”为例，我们可以通过指定参数来控制计算的精度和频率范围，并得到相应的功率谱密度函数。

4. 实际应用意义通过求解功率谱密度函数，我们可以了解信号的频率成分和功率分布，从而更好地理解信号的特性。

在通信系统中，功率谱密度函数可以帮助我们分析信道特性、抑制干扰以及设计滤波器。

在实际的工程项目中，对功率谱密度函数的深入理解和应用将会对系统性能产生重要影响。

5. 个人观点和理解作为一个信号处理工程师，我在项目中经常利用MATLAB来求解功率谱密度函数。

我发现通过深入理解功率谱密度函数，我能更好地分析信号特性、进行系统设计优化，并取得更好的性能指标。

我坚信功率谱密度函数在信号处理和通信工程中将会继续发挥重要作用，而MATLAB为我们提供了方便快捷的工具来实现这一目标。

6. 总结通过本文的介绍，我们了解了MATLAB如何求解功率谱密度函数，以及功率谱密度函数在实际应用中的重要性。

通过掌握求解功率谱密度函数的方法，我们能更好地理解信号的频率内容和功率分布，从而在实际工程应用中取得更好的效果。

随机信号分析实验报告——基于MATLAB语言姓名：_班级：_学号：专业：目录实验一随机序列的产生及数字特征估计 (2)实验目的 (2)实验原理 (2)实验内容及实验结果 (3)实验小结 (6)实验二随机过程的模拟与数字特征 (7)实验目的 (7)实验原理 (7)实验内容及实验结果 (8)实验小结 (11)实验三随机过程通过线性系统的分析 (12)实验目的 (12)实验原理 (12)实验内容及实验结果 (13)实验小结 (17)实验四窄带随机过程的产生及其性能测试 (18)实验目的 (18)实验原理 (18)实验内容及实验结果 (18)实验小结 (23)实验总结 (23)实验一随机序列的产生及数字特征估计实验目的1.学习和掌握随机数的产生方法。

2.实现随机序列的数字特征估计。

实验原理1.随机数的产生随机数指的是各种不同分布随机变量的抽样序列（样本值序列）。

进行随机信号仿真分析时，需要模拟产生各种分布的随机数。

在计算机仿真时，通常利用数学方法产生随机数，这种随机数称为伪随机数。

伪随机数是按照一定的计算公式产生的，这个公式称为随机数发生器。

伪随机数本质上不是随机的，而且存在周期性，但是如果计算公式选择适当，所产生的数据看似随机的，与真正的随机数具有相近的统计特性，可以作为随机数使用。

(0,1)均匀分布随机数是最最基本、最简单的随机数。

(0,1)均匀分布指的是在[0,1]区间上的均匀分布， U(0,1)。

即实际应用中有许多现成的随机数发生器可以用于产生(0,1)均匀分布随机数，通常采用的方法为线性同余法，公式如下：，序列为产生的(0,1)均匀分布随机数。

定理1.1若随机变量X 具有连续分布函数，而R 为(0,1)均匀分布随机变量，则有2.MATLAB中产生随机序列的函数(1)(0,1)均匀分布的随机序列函数：rand用法：x = rand(m,n)功能：产生m×n 的均匀分布随机数矩阵。

(2)正态分布的随机序列函数：randn用法：x = randn(m,n)功能：产生m×n 的标准正态分布随机数矩阵。

c语言实现 matlab功率谱密度函数pwelch1. 背景介绍Matlab是一种广泛使用的用于科学计算、数据分析和可视化的高级编程语言和交互式环境。

在Matlab中，有一个非常重要的函数叫做pwelch，它用于计算信号的功率谱密度。

这个函数可以帮助工程师和科学家分析信号的频谱特性，以便更好地理解和处理信号。

2. C语言实现Matlab功率谱密度函数pwelch的必要性虽然Matlab是一个功能强大的工具，但它并不是所有人都能接触到的。

有些应用场景不适合使用Matlab，比如嵌入式系统、实时控制系统等。

在这些场景下，使用C语言实现Matlab功率谱密度函数pwelch可以帮助工程师和科学家在没有Matlab的情况下进行信号分析和处理。

3. 如何实现要实现Matlab功率谱密度函数pwelch，我们首先需要了解这个函数的原理和算法。

pwelch函数使用Welch方法来估计信号的功率谱密度，它将信号分成重叠的段，然后对每一段进行傅里叶变换，最后求取所有段的平均值来得到最终的功率谱密度。

在C语言中，我们可以使用FFT算法来实现傅里叶变换，然后结合Welch方法进行功率谱密度估计。

4. C语言实现Matlab功率谱密度函数pwelch的挑战C语言是一种相对低级的编程语言，相比Matlab而言，它的功能更加基础。

要在C语言中实现pwelch函数，我们需要解决一些挑战。

我们需要实现FFT算法来进行傅里叶变换，这需要一定的数学基础和编程技能。

我们需要考虑内存和性能的限制，因为C语言是一种更加接近硬件的编程语言，对计算资源的管理更加严格。

5. 解决挑战的方式要解决这些挑战，我们可以借助现有的开源库，比如FFTW（Fastest Fourier Transform in the West）库，它是一个高性能的FFT库，可以帮助我们实现快速和高效的傅里叶变换。

另外，我们可以结合C语言的指针和数组操作来优化内存管理和性能调优。

matlab实现经典功率谱估计fft做出来是频谱，psd做出来是功率谱；功率谱丢失了频谱的相位信息；频谱不同的信号其功率谱是可能相同的；功率谱是幅度取模后平方，结果是个实数matlab中自功率谱密度直接用psd函数就可以求，按照matlab的说法，psd能实现Welch法估计，即相当于用改进的平均周期图法来求取随机信号的功率谱密度估计。

psd求出的结果应该更光滑吧。

1、直接法：直接法又称周期图法，它是把随机序列x(n)的N个观测数据视为一能量有限的序列，直接计算x(n)的离散傅立叶变换，得X(k)，然后再取其幅值的平方，并除以N，作为序列x(n)真实功率谱的估计。

Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));window=boxcar(length(xn)); %矩形窗nfft=1024;[Pxx,f]=periodogram(xn,window,nfft,Fs); %直接法plot(f,10*log10(Pxx));2、间接法：间接法先由序列x(n)估计出自相关函数R(n)，然后对R(n)进行傅立叶变换，便得到x(n)的功率谱估计。

Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));nfft=1024;cxn=xcorr(xn,'unbiased'); %计算序列的自相关函数CXk=fft(cxn,nfft);Pxx=abs(CXk);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot(k,plot_Pxx);3、改进的直接法：对于直接法的功率谱估计，当数据长度N太大时，谱曲线起伏加剧，若N太小，谱的分辨率又不好，因此需要改进。

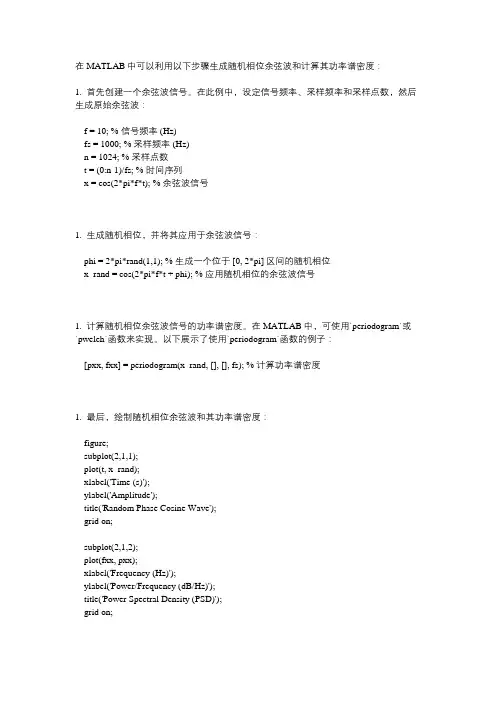

在MATLAB中可以利用以下步骤生成随机相位余弦波和计算其功率谱密度：1. 首先创建一个余弦波信号。

在此例中，设定信号频率、采样频率和采样点数，然后生成原始余弦波：f = 10; % 信号频率 (Hz)fs = 1000; % 采样频率 (Hz)n = 1024; % 采样点数t = (0:n-1)/fs; % 时间序列x = cos(2*pi*f*t); % 余弦波信号1. 生成随机相位，并将其应用于余弦波信号：phi = 2*pi*rand(1,1); % 生成一个位于 [0, 2*pi] 区间的随机相位x_rand = cos(2*pi*f*t + phi); % 应用随机相位的余弦波信号1. 计算随机相位余弦波信号的功率谱密度。

在MATLAB中，可使用`periodogram`或`pwelch`函数来实现。

以下展示了使用`periodogram`函数的例子：[pxx, fxx] = periodogram(x_rand, [], [], fs); % 计算功率谱密度1. 最后，绘制随机相位余弦波和其功率谱密度：figure;subplot(2,1,1);plot(t, x_rand);xlabel('Time (s)');ylabel('Amplitude');title('Random Phase Cosine Wave');grid on;subplot(2,1,2);plot(fxx, pxx);xlabel('Frequency (Hz)');ylabel('Power/Frequency (dB/Hz)');title('Power Spectral Density (PSD)');grid on;以上代码展示了如何在MATLAB中生成随机相位余弦波，以及如何计算其功率谱密度。

使用这些概念和函数，可以进一步进行信号处理和分析。

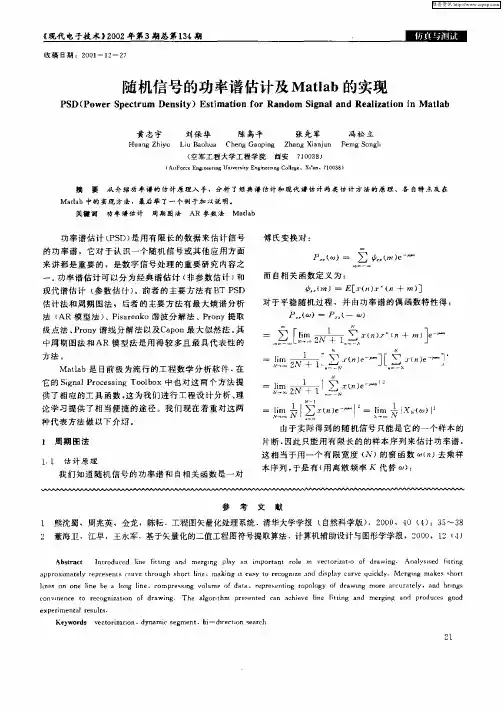

一、随机信号原理分析随机信号的古典法谱估计广义平稳随机过程的功率谱是自相关函数的福利叶变换，它取决于无数个自相关函数值。

但对于许多实际问题，可以利用的数据往往是有限的，所以要准确的计算功率谱是不可能的。

比较合理的目标是设法得出功率谱的一个好的估计，这就是功率谱估计。

功率谱估计有两类大的方法：古典谱估计和现代谱估计。

古典谱估计又有相关法估计，周期图法估计，WOSO法，Bartlett法；现代谱估计有Levinson-Durbin算法和Burg算法。

下面对他们分别作介绍。

1．相关法谱估计这种方法以相关函数为媒介来计算功率谱，所以又叫间接法。

这种方法的具体步骤是：第一步：从无限长随机序列x(n)中截取长度N的有限长序列X N（n）。

第二步：由N长序列求（2M-1）点的自相关函数序列。

即这里，m=-(M-1),。

,-1,0,1,。

,M-1，M N，R^在此处键入公式。

x(m)是双边序列，但是由自相关函数的偶对称性式，只要求出m=0,。

,M-1的，另一半也就知道了。

第三步：由相关函数的傅式变换求功率谱。

即以上过程中经历了两次截断，一次是将x(n)截成N长，称为加数据窗，一次是将截成（2M-1）长，称为加延迟窗。

因此所得的功率谱仅是近似值，也叫谱估计，式中的，代表估值。

一般取M〈〈N，因为只有当M较小时，序列傅式变换的点数才较小，功率谱的计算量才不至于大到难以实现，而且谱估计质量也较好。

因此，在FFT问世之前，相关法是最常用的谱估计方法。

当FFT问世后，情况有所变化。

因为截断后的可视作能量信号，由相关卷积定理可得这就将相关化为线性卷积，而线性卷积又可以用快速卷积来实现。

我们可对上式两边取（2N-1）点DFT，则有于是将时域卷积变为频域乘积。

用快速相关求的完整方案如下：1.对N长的充（N-1）个零，成为（2N-1）长的。

2.求（2N-1）点的FFT，得。

3.求。

由DFT性质，是纯实的，满足共轭偶对称，而一定是实偶的，且以（2N-1）为周期。

功率谱密度估计方法的MATLAB 实现功率谱密度估计方法的MATLAB实现在应用数学和物理学中，谱密度、功率谱密度和能量谱密度是一个用于信号的通用概念，它表示每赫兹的功率、每赫兹的能量这样的物理量纲。

在物理学中，信号通常是波的形式，例如电磁波、随机振动或者声波。

当波的频谱密度乘以一个适当的系数后将得到每单位频率波携带的功率，这被称为信号的功率谱密度（power spectral density, PSD）或者谱功率分布（spectral power distribution, SPD）。

功率谱密度的单位通常用每赫兹的瓦特数（W/Hz）表示，或者使用波长而不是频率，即每纳米的瓦特数（W/nm）来表示。

信号的功率谱密度当且仅当信号是广义的平稳过程的时候才存在。

如果信号不是平稳过程，那么自相关函数一定是两个变量的函数，这样就不存在功率谱密度，但是可以使用类似的技术估计时变谱密度。

信号功率谱的概念和应用是电子工程的基础，尤其是在电子通信系统中，例如无线电和微波通信、雷达以及相关系统。

因此学习如何进行功率谱密度估计十分重要，借助于Matlab工具可以实现各种谱估计方法的模拟仿真并输出结果。

下面对周期图法、修正周期图法、最大熵法、Levinson递推法和Burg法的功率谱密度估计方法进行程序设计及仿真并给出仿真结果。

以下程序运行平台：Matlab R2015a （8.5.0.197613）一、周期图法谱估计程序1、源程序Fs=100000; %采样频率100kHzN=1024; %数据长度N=1024n=0:N-1;t=n/Fs;xn=sin(2000*2*pi*t); %正弦波,f=2000HzY=awgn(xn,10); %加入信噪比为10db的高斯白噪声subplot(2,1,1);plot(n,Y)二、修正周期图法（加窗）谱估计程序1、源程序Fs=100000; %采样频率100kHzN=512; %数据长度M=32; %汉明窗宽度n=0:N-1;t=n/Fs;xn=sin(2000*2*pi*t); %正弦波,f=2000HzY=awgn(xn,10); %加入信噪比为10db的高斯白噪声subplot(2,1,1);subplot(2,1,1);plot(n,Y)title('信号')xlabel('时间');ylabel('幅度');grid on;window=hamming(M); %汉明窗[Pxx f]=pwelch(Y,window,10,256,Fs); subplot(2,1,2);plot(f,10*log10(Pxx));grid on;title(['修正周期图法谱估计N=',int2str(N),' M=',int2str(M)]);xlabel('频率（Hz）');ylabel('功率谱密度'); 2、仿真结果三、最大熵法谱估计程序1、源程序fs=1; %设采样频率N=128; %数据长度改变数据长度会导致分辨率的变化；f1=0.2*fs; %第一个sin信号的频率,f1/fs=0.2f2=0.3*fs; %第二个sin信号的频率，f2/fs=0.2或者0.3P=10; %滤波器阶数n=1:N;s=sin(2*pi*f1*n/fs)+sin(2*pi*f2*n/fs); %s为原始信号x=awgn(s,10); %x为观测信号，即对原始信号加入白噪声，信噪比10dBfigure(1); %画出原始信号和观测信号subplot(2,1,1);plot(s,'b'),xlabel('时间'),ylabel('幅度'),title('原始信号s');grid;subplot(2,1,2);plot(x,'r'),xlabel('时间'),ylabel('幅度'),title('观测信号x');[Pxx1,f]=pmem(x,P,N,fs); %最大熵谱估计figure(2);plot(f,10*log10(Pxx1));xlabel('频率(Hz) ');ylabel('功率谱(dB) ');title(['最大熵法谱估计模型阶数P=',int2str(P),' 数据长度N=',int2str(N)]);2、仿真结果四、L evinson递推法谱估计程序1、源程序fs=1; %设采样频率为1N=1000; %数据长度改变数据长度会导致分辨率的变化；f1=0.2*fs; %第一个sin信号的频率,f1/fs=0.2 f2=0.3*fs; %第二个sin信号的频率，f1/fs=0.2或者0.3M=16; %滤波器阶数的最大取值,超过则认为代价太大而放弃L=2*N; %有限长序列进行离散傅里叶变换前，序列补零的长度n=1:N;s=sin(2*pi*f1*n/fs)+sin(2*pi*f2*n/fs);%s为原始信号x=awgn(s,10);%x为观测信号，即对原始信号加入白噪声，信噪比10dBfigure(1); %画出原始信号和观测信号subplot(2,1,1);plot(s,'b'),axis([0 100 -3 3]),xlabel('时间'),ylabel('幅度'),title('原始信号s');grid;subplot(2,1,2);plot(x,'r'),axis([0 100 -3 3]),xlabel('时间'),ylabel('幅度'),title('观测信号x');grid;%计算自相关函数rxx = xcorr(x,x,M,'biased');%计算有偏估计自相关函数，长度为-M到M，%共2M+1r0 = rxx(M+1); %r0为零点上的自相关函数，相对于-M，第M+1个点为零点R = rxx(M+2:2*M+1);% R为从1到第M个点的自相关函数矩阵%确定矩阵大小a = zeros(M,M);FPE = zeros(1,M);%FPE：最终预测误差，用来估计模型的阶次var = zeros(1,M);%求初值a(1,1) = -R(1)/r0;%一阶模型参数var(1) = (1-(abs(a(1,1)))^2)*r0;%一阶方差FPE(1) = var(1)*(M+2)/(M);%递推for p=2:Msum=0;for k=1:p-1%求a(p,p)sum=sum+a(p-1,k)*R(p-k);enda(p,p)=-(R(p)+sum)/var(p-1);for k=1:p-1 %求a(p,k)a(p,k)=a(p-1,k)+a(p,p)*a(p-1,p-k);endvar(p)=(1-a(p,p)^2)*var(p-1); %求方差FPE(p)=var(p)*(M+1+p)/(M+1-p);%求最终预测误差end%确定AR模型的最佳阶数min=FPE(1); %求出FPE最小时对应的阶数p = 1;for k=2:Mif FPE(k)<minmin=FPE(k);p=k;endend%功率谱估计W=0.01:0.01:pi; %功率谱以2*pi为周期，又信号为实信号，只需输出0到PI即可；he=ones(1,length(W)); %length()求向量的长度for k=1:phe=he+(a(p,k).*exp(-j*k*W));endPxx=var(p)./((abs(he)).^2); %功率谱函数；F=W*fs/(pi*2); %将角频率坐标换算成HZ坐标，便于观察；重要！figure;plot(F,abs(Pxx))xlabel('频率/Hz'),ylabel('功率谱P'),title([' AR模型的最佳阶数p=' int2str(p)] );grid;2、仿真结果五、B urg法谱估计程序1、源程序fs=1;%设采样频率为1N=900;%数据长度改变数据长度会导致分辨率的变化；f1=0.2*fs;%第一个sin信号的频率,f1/fs=0.2f2=0.3*fs;%第二个sin信号的频率，f1/fs=0.2或者0.3M=512;%滤波器阶数的最大取值,超过则认为代价太大而放弃n=1:N;s = sin(2*pi*f1*n/fs)+sin(2*pi*f2*n/fs);%s为原始信号x = awgn(s,10);%x为观测信号，即对原始信号加入白噪声，信噪比10dB for i=1:Nef(1,i)=x(i);eb(1,i)=x(i);endsum=0;for i=1:Nsum=sum+x(i)*x(i);endr(1)=sum/N;% Burg递推for p=2:M% 求解第p个反射系数sum1=0;for n=p:Nsum1=sum1+ef(p-1,n)*eb(p-1,n-1);endsum1=-2*sum1;sum2=0;for n=p:Nsum2=sum2+ef(p-1,n)*ef(p-1,n)+eb(p-1,n-1)*eb(p-1,n-1); endk(p-1)=sum1/sum2;% 求解预测误差平均功率r(p)=(1-k(p-1)*k(p-1))*r(p-1);% 求解p阶白噪声方差q(p)=r(p);% 系数aif p>2for i=1:p-2a(p-1,i)=a(p-2,i)+k(p-1)*a(p-2,p-1-i); endenda(p-1,p-1)=k(p-1);% 求解前向预测误差for n=p+1:Nef(p,n)=ef(p-1,n)+k(p-1)*eb(p-1,n-1);end%求解后向预测误差for n=p:N-1eb(p,n)=eb(p-1,n-1)+k(p-1)*ef(p-1,n);endend% 计算功率谱for j=1:Nsum3=0;sum4=0;for i=1:p-1sum3=sum3+a(p-1,i)*cos(2*pi*i*j/N);endsum3=1+sum3;for i=1:p-1sum4=sum4+a(p-1,i)*sin(2*pi*i*j/N);endpxx=sqrt(sum3*sum3+sum4*sum4);pxx=q(M)/pxx;pxx=10*log10(pxx);pp(j)=pxx;end%画出功率谱ff=1:N;ff=ff/N;figure;plot(ff,pp),axis([0 0.5 -20 10]),xlabel('频率'),ylabel('幅度（dB）'),title('功率谱P');grid;2、仿真结果。

功率谱密度 matlab在MATLAB中，可以使用一些函数和工具箱来计算和绘制信号的功率谱密度（Power Spectral Density，PSD）。

以下是一种常用的方法：1. 使用信号处理工具箱（Signal Processing Toolbox）：这个工具箱提供了许多函数和工具来进行信号处理和频谱分析。

可以使用pwelch函数来计算信号的功率谱密度。

[pxx, f] = pwelch(x, window, noverlap, nfft, fs);• x 是输入信号。

• window 是窗函数，用于将信号分成重叠的片段进行处理。

• noverlap 是重叠的样本数。

• nfft 是进行FFT计算的点数。

• fs 是信号的采样率。

pwelch函数将返回功率谱密度估计pxx 和对应的频率向量f。

2. 使用傅里叶变换（Fast Fourier Transform，FFT）：MATLAB 中的fft函数可以计算信号的快速傅里叶变换。

然后可以根据FFT结果计算功率谱密度。

Y = fft(x); pxx = abs(Y).^2 / (fs * length(x)); f = (0:length(x)-1)*(fs/length(x));这里假设信号 x 是离散的时间域信号，fs 是采样率。

Y 是信号的频域表示，pxx 是功率谱密度，f 是对应的频率向量。

注意，以上方法中，功率谱密度通常是以单位频率或单位带宽上的功率表示。

根据具体的应用需求，可能还需要进行一些额外的处理和调整，如对数变换、单位转换等。

值得注意的是，MATLAB还提供了其他一些函数和工具箱来进行频谱分析，如periodogram函数和频谱分析工具箱（Spectrum Analysis Toolbox）。

具体使用哪种方法取决于信号的特点和分析需求。

可以根据具体情况选择最合适的方法来计算功率谱密度。

matlab进行互相关运算计算功率谱密度求相位噪声在MATLAB中，您可以使用内置函数来执行互相关运算、计算功率谱密度（Power Spectral Density, PSD）以及求相位噪声。

以下是完成这些任务的步骤和示例代码。

互相关运算MATLAB中的xcorr函数可以用来计算两个信号的互相关。

以下是一个简单的例子：matlab% 定义两个信号x = randn(1, 1000); % 随机信号1y = filter([10.5], 1, x); % 随机信号2，经过一个简单的滤波器% 计算互相关[r, lags] = xcorr(x, y, 'biased'); % 'biased'表示使用有偏估计% 显示结果figure;stem(lags, r);title('互相关结果');xlabel('延迟');ylabel('互相关值');计算功率谱密度（PSD）pwelch函数可以用来计算功率谱密度。

以下是一个计算PSD的例子：matlab% 使用一个随机信号x = randn(1, 1000);% 计算功率谱密度[pxx, f] = pwelch(x);% 显示结果figure;plot(f, 10*log10(pxx));title('功率谱密度（dB/Hz）');xlabel('频率 (Hz)');ylabel('PSD (dB/Hz)');求相位噪声相位噪声通常用于描述振荡器或频率源的稳定性。

在MATLAB中，没有直接计算相位噪声的函数，但您可以通过测量信号频率的稳定性来间接计算相位噪声。

一种常见的方法是使用快速傅里叶变换（FFT）来分析信号的频谱，然后从中提取相位信息。

然后，您可以比较相邻频谱分量的相位差异来估计相位噪声。

以下是一个简单的例子，说明如何计算相位噪声：matlab% 假设我们有一个包含单一频率成分的信号Fs = 1e6; % 采样频率t = 0:1/Fs:1-1/Fs; % 时间向量f0 = 1e3; % 信号频率x = cos(2*pi*f0*t) + 0.1*randn(size(t)); % 带有噪声的信号% 使用FFT分析信号N = length(x);X = fft(x);f = (0:N-1)*(Fs/N); % 频率向量% 查找峰值频率[~, idx] = max(abs(X(1:N/2)));f_peak = f(idx);% 估计相位噪声% 这里我们假设相位噪声可以通过相邻FFT bin的相位差异来估计% 注意：这不是准确的方法，真实世界中的相位噪声通常更加复杂phase_diff = unwrap(angle(X(idx)) - angle(X(idx+1)));phase_noise = var(phase_diff); % 这里将相位差异的方差作为相位噪声的一个简单估计disp(['相位噪声的简单估计：', num2str(phase_noise)]);请注意，上面的相位噪声估计方法非常简化，并不适用于实际应用。

随机相位余弦波的相关函数和功率谱密度matlab仿真-回复随机相位余弦波（Random Phase Cosine Wave）是一种具有随机相位的信号。

在实际应用中，随机相位余弦波经常用于模拟一些自然界的信号，例如声音、电磁波等。

为了更好地了解随机相位余弦波及其相关函数和功率谱密度，我们可以使用Matlab进行仿真分析。

本文将逐步介绍相关函数的定义和特点，并详细介绍如何使用Matlab生成随机相位余弦波信号，并计算其功率谱密度。

1. 相关函数的定义和特点随机相位余弦波是一种具有随机相位的余弦函数信号。

其数学表达式可以表示为：\[s(t) = A \cdot \cos(2\pi f t + \phi)\]其中，\(s(t)\)为随机相位余弦波信号，\(A\)为信号的幅度，\(f\)为信号的频率，\(t\)为时间，\(\phi\)为随机相位。

随机相位余弦波信号的特点如下：- 信号幅度固定不变，随机相位处于[0, 2\pi]的均匀分布。

- 信号频率恒定不变，即信号的周期保持一致。

- 信号的相位随机变化，相位是一个均匀分布的随机变量，使得信号的波形随时间变化。

2. 使用Matlab生成随机相位余弦波信号首先我们需要定义信号的幅度、频率和采样点数，可以使用如下的Matlab 代码：MatlabAmplitude = 1; 信号幅度Frequency = 1000; 信号频率（Hz）SamplingRate = 10000; 采样率（每秒采样点数）NumSamples = 1000; 采样点数然后，我们可以使用Matlab的rand函数生成均匀分布的随机相位，代码如下：MatlabRandomPhase = 2 * pi * rand(1, NumSamples); 生成随机相位接下来，使用Matlab的linspace函数生成时间轴上的采样点：MatlabTime = linspace(0, (NumSamples-1) / SamplingRate, NumSamples);最后，通过将生成的随机相位和时间轴代入随机相位余弦波表达式，生成随机相位余弦波信号：MatlabSignal = Amplitude * cos(2 * pi * Frequency * Time + RandomPhase);3. 计算随机相位余弦波的功率谱密度随机相位余弦波的功率谱密度表示了信号在频域上的分布。

现代通信原理作业一利用matlab完成：●产生正弦波信号、均匀白噪声以及高斯白噪声并分别将两种噪声叠加到正弦波信号上，绘出波形。

●分别求取均匀白噪声序列和高斯白噪声序列的自相关及功率谱密度，绘出波形。

一、白噪声区别及产生方法1、定义：均匀白噪声：噪声的幅度分布服从均匀分布，功率谱密度在整个频域内均匀分布的噪声。

高斯白噪声：噪声的幅度分布服从正态分布，功率谱密度在整个频域内均匀分布的噪声。

2、matlab仿真函数：rand函数默认产生是区间在[0,1]的随机数，这里需要利用公式：z2=a+(b-(a))*rand(m,n)............（公式1）randn函数默认产生均值是0、方差是1的随机序列，所以可以用其来产生均值为0、方差为1的正态分布白噪声，即N(0，12)。

利用公式：z1=a+b*randn(1,n).................（公式2）可以产生均值为a，方差为b2 高斯白噪声，即N(a，b2)。

二、自相关函数与功率谱密度之间的关系1、功率谱密度：每单位频率波携带的功率，这被称为信号的功率谱密度。

2、自相关函数：描述随机信号X(t)在任意两个不同时刻t1，t2的取值之间的相关程度。

3、维纳-辛钦定理：由于平均值不为零的信号不是平方可积的，所以在这种情况下就没有傅里叶变换。

幸运的是维纳-辛钦定理提供了一个简单的替换方法，如果信号可以看作是平稳随机过程，那么功率谱密度就是信号自相关函数的傅里叶变换。

4、平稳随机过程：是在固定时间和位置的概率分布与所有时间和位置的概率分布相同的随机过程。

（就是指得仅一个随机过程，中途没有变成另外一个统计特性的随机过程）二、源代码及仿真结果1、正弦波x=(0:0.01:2); %采样频率100Hzy1=sin(10*pi*x); %产生频率5Hz的sin函数plot(x,y1,'b');2、高斯白噪声+正弦波z1=0.1*randn(1,201); %产生方差N（0，0.12）高斯白噪声（b=0.01/0.1/1）plot(x,z1,'b');y2=y1+z1; %叠加高斯白噪声的正弦波plot(x,y2,'b');3、均匀白噪声+正弦波z2=-.3+.6*rand(1,201); %产生-0.3到0.3的均匀白噪声plot(x,z2,'b');y3=y1+z2; %叠加均匀白噪声的正弦波plot(x,y3,'b');4、高斯白噪声序列自相关函数及功率谱密度z1=0.1*randn(1,201); %产生方差N（0，0.12）高斯白噪声[r1,lags]=xcorr(z1); %自相关函数的估计plot(lags,r1);f1=fft(r1);f2=fftshift(f1); %频谱校正l1=(0:length(f2)-1)*200/length(f2)-100; %功率谱密度x轴y4=abs(f2);plot(l1,y4);5、均匀白噪声序列自相关函数及功率谱密度z2=-.3+.6*rand(1,201); %产生-0.3到0.3的均匀白噪声[r2,lags]=xcorr(z2); %自相关函数的估计plot(lags,r2);f3=fft(r2);f4=fftshift(f3); %频谱校正l2=(0:length(f4)-1)*200/length(f4)-100; %功率谱密度x轴y5=abs(f4);plot(l2,y5);。

第一：频谱一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。

例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 -7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。

Xk的第一个数对应于直流分量，即频率值为0。

（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz，分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。

Matlab技术随机信号生成与分析随机信号是指在一定时间内，信号数值的变化具有不确定性，无法通过确定性的数学模型来描述的信号。

随机信号广泛应用于通信、控制、金融等领域，能够模拟现实世界中的随机事件，对于系统分析和性能评估具有重要意义。

Matlab作为一种强大的科学计算软件，也提供了丰富的随机信号生成和分析工具，使得工程师和研究人员能够方便地处理随机信号。

一、随机信号的基本概念在开始介绍Matlab中的随机信号生成和分析之前，我们先来了解一些随机信号的基本概念。

首先，随机变量是指在随机试验中可能取到的各种值。

例如，抛一枚硬币的结果可以是正面或反面，那么正面和反面就是随机变量。

随机变量可以是离散的，如扔骰子的结果可以是1、2、3、4、5、6；也可以是连续的，如测量某个物理量的结果。

其次，随机过程是指一族随机变量，这些变量代表了随机信号在不同时间点的取值。

随机过程可以是离散的，也可以是连续的。

其中，离散随机过程的时间是离散的，如扔骰子的结果与时间无关；而连续随机过程的时间是连续的，如温度的变化随时间连续变化。

最后，随机信号是指随机过程的取值在空间上的展开。

随机信号可以是一维的，也可以是多维的。

例如，一个音频信号可以看做是一个一维的随机信号，而一副图像可以看做是一个二维的随机信号。

二、Matlab中随机信号的生成在Matlab中，我们可以使用rand函数生成服从均匀分布的随机信号。

rand函数是Matlab提供的一个随机数生成函数，返回介于0到1之间的均匀分布随机数。

例如，我们可以使用以下代码生成一个包含1000个随机值的信号：```matlabsignal = rand(1, 1000);```除了均匀分布的随机信号外，Matlab还提供了一些其他分布的随机信号生成函数，如正态分布、泊松分布等。

通过调用这些函数，我们可以方便地生成符合特定分布的随机信号。

三、Matlab中随机信号的分析生成了随机信号之后，我们可以利用Matlab提供的各种工具对信号进行分析。

1. 基本方法周期图法是直接将信号的采样数据x(n)进行Fourier变换求取功率谱密度估计的方法。

假定有限长随机信号序列为x(n)。

它的Fourier变换和功率谱密度估计存在下面的关系：也=挣(卅式中，N为随机信号序列x(n)的长度。

在离散的频率点f=kAf,有：其中,FFT[x(n)]为对序列x(n)的Fourier变换，由于FFT[x(n)]的周期为N,求得的功率谱估计以N为周期，因此这种方法称为周期图法。

下而用例子说明如何采用这种方法进行功率谱用有限长样木序列的Fourier变换來表示随机序列的功率谱，只是一种估汁或近似，不可避免存在误差。

为了减少误差，使功率谱估讣更加平滑，可采用分段平均周期图法(Bartlett法)、加窗平均周期图法(Welch 法)等方法加以改进。

2. 分段平均周期图法(Bartlett法)将信号序列x(n) ,n=0,1,…,N-1,分成互不重叠的P个小段，每小段由m个采样值，则P*m=No 对每个小段信号序列进行功率谱估计，然后再取平均作为整个序列x(n)的功率谱估计。

平均周期图法还可以对信号x(n)进行重叠分段，如按2:1重叠分段，即前一段信号和后一段信号有一半是重叠的。

对每一小段信号序列进行功率谱估计，然后再取平均值作为整个序列x(n)的功率谱估计。

这两种方法都称为平均周期图法，一般后者比前者好。

程序运行结果为图9-5,上图采用不重叠分段法的功率谱估计，下图为2:1重叠分段的功率谱估计，可见后者估计曲线较为平滑。

与上例比较，平均周期图法功率谱估计具有明显效果(涨落曲线靠近OdB)。

3. 加窗平均周期图法加窗平均周期图法是对分段平均周期图法的改进。

在信号序列x(n)分段后，用非矩形窗口对每一小段信号序列进行预处理，再采用前述分段平均周期图法进行整个信号序列x (n)的功率谱估计。

由窗函数的基本知识(第7章)可知，采用合适的非矩形窗口对信号进行处理可减小“频谱泄露”，同时可增加频峰的宽度，从而提高频谱分辨率。

随机信号及其自相关函数和功率谱密度的MATLAB 实现摘要：学习用rand 和randn 函数产生白噪声序列；学习用MATLAB 语言产生随机信号；学习用MATLAB 语言估计随机信号的自相关函数和功率谱密度。

利用xcorr,xcov 以及pwelchMATLAB 函数估计随机信号的自相关函数、自协方差以及功率谱密度。

关键词：随机信号 自相关系数 功率谱密度 实验原理:随机信号X(t)是一个随时间变化的随机变量，将X （t ）离散化，即以Ts 对X （t ）进行等间隔抽样，得到随机序列X(nTs),简化为X(n)。

在实际工作中，对随机信号的描述主要是使用一、二阶的数字特征。

如果X （n ）的均值与时间n 无关，其自相关函数Rx(n1,n2)与n1,n2的选取无关，而是依赖于n1,n2之差，即：()[]xm n X E =()()1221,n n R n n R x -=即称X （n ）为宽平稳随机序列。

宽平稳随机信号是一类重要的随机信号，实际中的大部分随机信号都可以认为是宽平稳的。

对一平稳序列X(n),如果它的所有样本函数在某一固定时刻的一、二阶特性和单一样本函数在长时间内的统计特性一致，则称X(n)为各态历经序列。

对于各态历经序列，可像确定性的功率信号那样定义一、二数字特征。

设X(n)是各台历经序列X(n)的一个函数，对X(n)数字特征可重新定义如下： 均值：[]∑-=∞→=+==NNn xN x mn x N n X E m )(121lim)(自相关函数：()[]∞→-=∑=++=+=N NNn x x m R m n x n x N m n X n X E m R )()()(121lim)()(自协方差函数：()(){}(){}[]()2xx x x x m m R m m n X m n X E m C -=-+-=具有各态历经的随机信号，由于能够使用单一的样本函数做时间平均，以求得均值和自相关函数，所以在分析和处理信号时比较方便。
