单片机的模块化设计方法

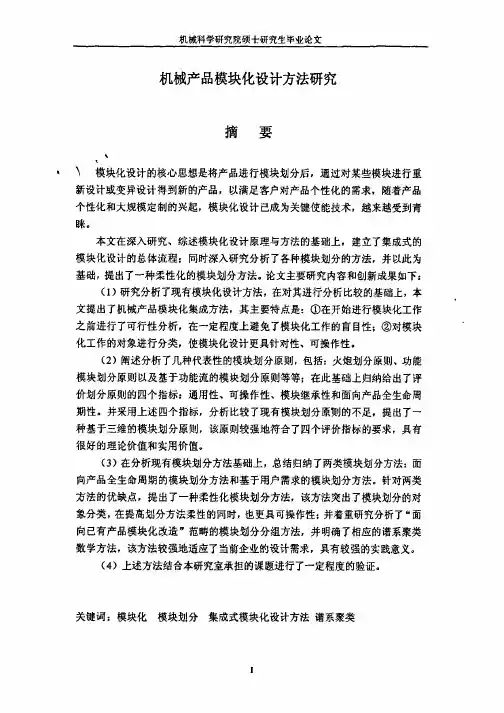

机械科学研究院硕士研究生毕业论文

机械产品模块化设计方法研究

摘要

、模块化设计的核心思想是将产品进行模块划分后，通过对某些模块进行重

新设计或变异设计得到新的产品，以满足客户对产品个性化的需求，随着产品

个性化和大规模定制的兴起，模块化设计已成为关键使能技术，越来越受到青

睐。 本文在深入研究、综述模块化设计原理与方法的基础上，建立了集成式的

模块化设计的总体流程；同时深入研究分析了各种模块划分的方法，并以此为

基础，提出了一种柔性化的模块划分方法。论文主要研究内容和创新成果如下：

（１）研究分析了现有模块化设计方法，在对其进行分析比较的基础上，本

文提出了机械产品模块化集成方法，其主要特点是：①在开始进行模块化工作

之前进行了可行性分析，在一定程度上避免了模块化工作的盲目性；②对模块

化工作的对象进行分类，使模块化设计更具针对性、可操作性。

（２）阐述分析了几种代表性的模块划分原则，包括：火炮划分原则、功能

模块划分原则以及基于功能流的模块划分原则等等；在此基础上归纳给出了评

价划分原则的四个指标：通用性、可操作性、模块继承性和面向产品全生命周

期性。并采用上述四个指标，分析比较了现有模块划分原则的不足，提出了一

种基于三维的模块划分原则，该原则较强地符合了四个评价指标的要求，具有

很好的理论价值和实用价值．

（３）在分析现有模块划分方法基础上，总结归纳了两类模块划分方法：面

向产品全生命周期的模块划分方法和基于用户需求的模块划分方法。针对两类

方法的优缺点，提出了一种柔性化模块划分方法，该方法突出了模块划分的对

象分类，在提高划分方法柔性的同时，也更具可操作性：并着重研究分析了“面

向已有产品模块化改造，范畴的模块划分分组方法，并明确了相应的谱系聚类

数学方法，该方法较强地适应了当前企业的设计需求，具有较强的实践意义。

（４）上述方法结合本研究室承担的课题进行了一定程度的验证。

关键词：模块化模块划分集成式模块化设计方法谱系聚类

机械科学研究院硕士研究生毕业论文

单⽚机：模块化程序设计

单⽚机C语⾔模块化设计

模块化设计是为了以后相同功能的代码⽅便调⽤，避免重复输⼊代码。

我们原来写过延时函数、按键判断等，在写新程序时可以直接添加并引⼊。A 通过头⽂件引⼊到新⼯程中

以延时函数为例：

1.延时函数代码所在⽂件：delay.c

必须引⼊delay.h头⽂件

具体代码如下：

#include "delay.h"

void delay(unsigned int time)

{

unsigned int x,y;

for(x=time;x>0;x--)

for(y=110;y>0;y--);

}

2.延时头⽂件delay.h

注意：#ifndef空格+下划线+头⽂件名⼤写（点⽤下划线代替）+下划线

#ifndef _DELAY_H_

#define _DELAY_H_

void delay(unsigned int time);

#endif

3.主程序⽂件需要引⼊头⽂件

main.c

#include "delay.h"

在主函数中需要的位置可以直接调⽤其函数

4.以后如果设计其他应⽤时，可以直接将delay.c delay.h放⼊到新⼯程中，并添加

在新程序⽂件中引⽤相应的头⽂件，在需要的位置即可直接调⽤，所以以后设计其他程序时可通过此⽅法快速调⽤B不⽤头⽂件，只引⼊相应的代码⽂件

以延时函数为例：

1.延时函数代码所在⽂件：delay.c

必须引⼊delay.h头⽂件

具体代码如下：

#include "delay.h"

void delay(unsigned int time)

{

unsigned int x,y;

for(x=time;x>0;x--)

for(y=110;y>0;y--);

}

2.将delay.c复制到新⼯程位置，并增加delay.c⽂件到⼯作项⽬中

3.在需要调⽤的C程序⽂件中声明函数：

extern void delay(unsigned int timer);

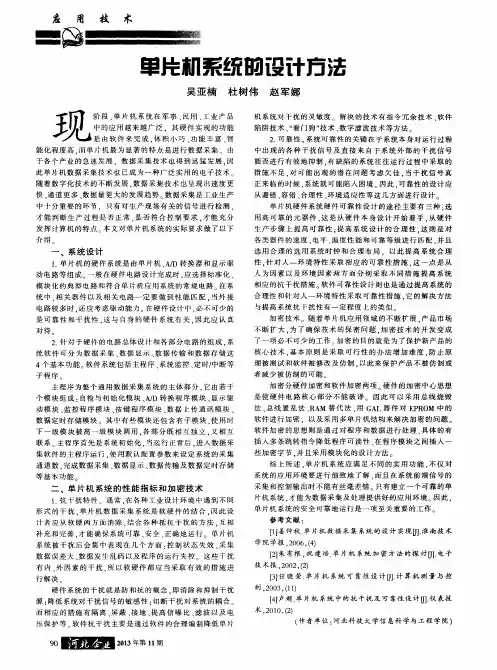

应　用　技　术　

暑　●■—Ｉ蠢　

现　单　栅系统哟设计方　

吴亚楠杜树伟赵军娜　

阶段，单片机系统在军事、民用、工业产品　

中的应用越来越广泛．其硬件实现的功能　

是由软件来完成，体积小巧、功能丰富、智　能化程度高．而单片机最为显著的特点是进行数据采集　由　于各个产业的急速发展．数据采集技术也得到迅猛发展．因　

此单片机数据采集技术也已成为一种广泛实用的电子技术　随着数字化技术的不断发展．数据采集技术也呈现出速度更　

快、通道更多、数据量更大的发展趋势。数据采集是工业生产　中十分重要的环节．只有对生产现场有关的信号进行检测．　

才能判断生产过程是否正常．是否符合控制要求．才能充分　发挥计算机的特点　本文对单片机系统的实际要求做了以下　介绍。　

一、系统设计　１．单片机的硬件系统是由单片机、Ａ／Ｄ转换器和显示驱　

动电路等组成。一般在硬件电路设计完成时，应选择标准化、　

模块化的典型电路和符合单片机应用系统的常规电路　在系　

统中．相关器件以及相关电路一定要做到性能匹配．当外接　电路较多时．还应考虑驱动能力。在硬件设计中．必不可少的　

是可靠性和干扰性．这与自身的硬件系统有关．因此应认真　对待。　２．针对于硬件的电路总体设计和各部分电路的组成．系　

统软件可分为数据采集、数据显示、数据传输和数据存储这　

４个基本功能。软件系统包括主程序、系统监控、定时／中断等　

子程序。　主程序为整个通用数据采集系统的主体部分．它由若干　个模块组成：自检与初始化模块、ＭＤ转换程序模块、显示驱　动模块、监控程序模块、按键程序模块、数据上传通讯模块、　

数据定时存储模块。其中有些模块还包含有子模块，使用时　下一级模块被高一级模块调用，各部分既相互独立．又相互　联系　主程序首先是系统初始化．当运行正常后．进入数据采　

集软件的主程序运行．使用默认配置参数来设定系统的采集　通道数，完成数据采集、数据显示、数据传输及数据定时存储　

等基本功能　二、单片机系统的性能指标和加密技术　

单片机模块化编程教程

单片机模块化编程是一种将程序分解为多个独立模块的编程技术，每个模块负责实现特定的功能，通过模块之间的相互调用和协作，完成整个程序的功能。模块化编程不仅可以提高代码的可读性和可维护性，还可以加快开发速度和提高代码的复用性。本文将介绍单片机模块化编程的基本概念和具体实践。

首先，单片机模块化编程的基本思想是将程序按照功能划分为多个模块，每个模块只关注自己的功能实现，模块之间通过函数调用和全局变量进行数据传递和通信。这种分解和组合的方式可以将复杂的程序结构简化为多个独立的、可测试和可重用的模块。

在进行单片机模块化编程时，我们需要明确每个模块的功能和接口。功能描述了模块具体要实现的功能，接口定义了模块与其他模块之间的数据交换方式和调用方式。通过良好定义的接口，模块之间可以相互独立地进行开发和测试，同时确保模块之间的集成和协作正确无误。

在实践中，单片机模块化编程可以按照以下步骤进行：

1. 分析和设计：首先，我们需要分析程序的功能需求，并根据需求划分不同的模块。然后，针对每个模块进行详细的设计，包括功能描述、接口定义和数据结构等。

2. 编写模块代码：接下来，我们根据设计的结果开始编写模块的具体代码。在编写代码时，注意将功能实现和接口分离，确保代码的可读性和可维护性。

3. 测试和调试：完成模块的编写后，我们需要对每个模块进行测试和调试，确保其功能正常并与其他模块协同运行。通过逐个测试模块，可以尽早发现和解决问题，提高开发效率。

4. 模块集成：当各个模块单独测试通过后，我们需要将它们集成到一个完整的程序中。通过合理的模块调用和数据传递，确保整个程序的功能正常运行。

5. 优化和维护：最后，我们可以对模块化程序进行优化和维护。优化可以提高程序的性能和效率，维护可以修复bug和添加新功能。

总之，单片机模块化编程是一种高效、可靠和可维护的编程技术。通过将程序分解为多个独立模块，可以提高开发效率、代码质量和可维护性。通过模块间的相互调用和协作，可以快速构建功能丰富的单片机应用。如果你想提升你的单片机编程技能，深入了解和掌握模块化编程将是一个不错的选择。
