单片机控制模块的设计原理

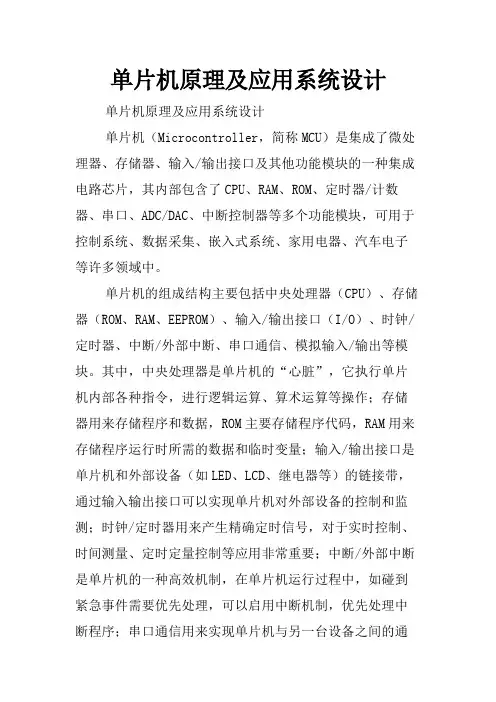

单片机原理及应用系统设计

单片机原理及应用系统设计

单片机（Microcontroller，简称MCU）是集成了微处理器、存储器、输入/输出接口及其他功能模块的一种集成电路芯片，其内部包含了CPU、RAM、ROM、定时器/计数器、串口、ADC/DAC、中断控制器等多个功能模块，可用于控制系统、数据采集、嵌入式系统、家用电器、汽车电子等许多领域中。

单片机的组成结构主要包括中央处理器（CPU）、存储器（ROM、RAM、EEPROM）、输入/输出接口（I/O）、时钟/定时器、中断/外部中断、串口通信、模拟输入/输出等模块。其中，中央处理器是单片机的“心脏”，它执行单片机内部各种指令，进行逻辑运算、算术运算等操作；存储器用来存储程序和数据，ROM主要存储程序代码，RAM用来存储程序运行时所需的数据和临时变量；输入/输出接口是单片机和外部设备（如LED、LCD、继电器等）的链接带，通过输入输出接口可以实现单片机对外部设备的控制和监测；时钟/定时器用来产生精确定时信号，对于实时控制、时间测量、定时定量控制等应用非常重要；中断/外部中断是单片机的一种高效机制，在单片机运行过程中，如碰到紧急事件需要优先处理，可以启用中断机制，优先处理中断程序；串口通信用来实现单片机与另一台设备之间的通信功能，是单片机进行通信应用中较常用的接口；模拟输入/输出可实现单片机对外部采集信号的转换。

单片机的应用系统设计是单片机在应用领域中所体现出来的具体项目，包括了硬件和软件两个方面的内容。硬件设计主要包括单片机的选型、外设的选择、电源设计、信号输入/输出设计等；软件设计则主要是对单片机进行编程，构造出相应的应用程序，实现对硬件系统的控制。

单片机在嵌入式系统中应用非常广泛，包括家用电器、工业自动化、汽车电子、医疗器械、安防监控等多个领域。在家用电器中，单片机能够实现家电的自动控制、显示、调节等多种功能，如洗衣机控制、空调控制、电磁灶控制、电子钟表控制等；在工业自动化中，单片机的功能应用更为广泛，应用于生产线的控制、物流系统的管理、环保系统的监测、电子银行等多个领域；在汽车电子中，单片机的功能主要体现在行车电子控制系统、车载音响、泊车雷达系统等方面，具有多种控制、监测、显示、操作等功能；在医疗器械领域中，单片机主要应用于病人监测、给药控制、设备控制等多个方面，通过单片机系统的运行，实现对病情的掌控；在安防监控领域中，单片机系统具备事件监测、报警输出、视频监视等多种功能，使得安防系统可以实现更加精确、高效、智能的控制。 总之，单片机系统的应用广泛、功能强大、适用性强，是集成电路领域中的一个很好的代表。单片机的原理和应用系统设计对于电子信息产业的发展与创新具有重要的意义，将会在未来的各个领域中持续发挥其独特的优势，推动人类社会的科技进步。

基于单片机的温度控制系统设计原理

基于单片机的温度控制系统设计

概述

• 温度控制系统是在现代生活中广泛应用的一种自动控制系统。它通过测量环境温度并对温度进行调节，以维持设定的温度范围内的稳定状态。本文将介绍基于单片机的温度控制系统的设计原理。

单片机简介

• 单片机是一种集成电路芯片，具有强大的计算能力和丰富的输入输出接口。它可以作为温度控制系统的核心控制器，通过编程实现温度的测量和调节功能。

温度传感器

• 温度传感器是温度控制系统中重要的部件，用于测量环境温度。常见的温度传感器有热敏电阻、热电偶和数字温度传感器等。在设计中，需要选择适合的温度传感器，并通过单片机的模拟输入接口对其进行连接。

温度测量与显示

• 单片机可以通过模拟输入接口读取温度传感器的信号，并进行数字化处理。通过数值转换算法，可以将传感器输出的模拟信号转换为温度数值，并在显示器上进行显示。常见的温度显示方式有数码管和LCD等。

温度控制算法

• 温度控制系统通常采用PID（比例-积分-微分）控制算法。这种算法通过比较实际温度和设定温度，计算出调节量，并通过输出接口控制执行机构，实现温度的调节。在单片机程序中，需要编写PID控制算法，并根据具体系统进行参数调优。

执行机构

• 执行机构是温度控制系统中的关键部件，用于实际调节环境温度。常见的执行机构有加热器和制冷器。通过单片机的输出接口，可以控制执行机构的开关状态，从而实现温度的调节。

界面与交互

• 温度控制系统还可以配备界面与交互功能，用于设定目标温度、显示当前温度和执行机构状态等信息。在单片机程序中，可以通过按键、液晶显示屏和蜂鸣器等外设实现界面与交互功能的设计。

总结

• 基于单片机的温度控制系统设计涉及到温度传感器、温度测量与显示、温度控制算法、执行机构以及界面与交互等多个方面。通过合理的设计和编程实现，可以实现对环境温度的自动调节，提高生活和工作的舒适性和效率。 以上是对基于单片机的温度控制系统设计原理的简要介绍。希望能够对读者有所帮助，进一步了解温度控制系统的工作原理和设计方法。

中文翻译

第1页（共15页） 单片机控制系统

广义地说，微型计算机控制系统（单片机控制系统）是用于处理信息的，这种被用于处理的信息可以是电话交谈，也可以是仪器的读数或者是一个企业的帐户，但是各种情况下都涉及到相同的主要操作：信息的处理、信息的存储和信息的传递。在常规的电子设计中，这些操作都是以功能平台方式组合起来的，例如计数器，无论是电子计数器还是机械计数器，都要存储当前的数值，并且按要求将该数值增加1。一个系统例如采用计数器的电子钟之类的任一系统要使其存储和处理能力遍布整个系统，因为每个计数器都能存储和处理一些数字。

现如今，以微处理器为基础的系统从常规的处理方法中分离了出来，它将信息的处理，信息的存储和信息的传输三个功能分离形成不同的系统单元。这种主要将系统分成三个主要单元的分离方法是冯-诺依曼在20世纪40年代所设想出来的，并且是针对微计算机的设想。从此以后基本上所有制成的计算机都是用这种结构设计的，尽管他们包含着宽广的物理形式与物理结构，但从根本上来说他们均是具有相同基本设计的计算机。

在以微处理器为基础的系统中，处理是由以微处理器为基础的系统自身完成的。存储是利用存储器电路，而从系统中输入和输出的信息传输则是利用特定的输入/输出（I/O）电路。要在一个以微处理器为基础的时钟中找出执行具有计数功能的一个特殊的硬件组成部分是不可能的，因为时间存储在存储器中，而在固定的时间间隔下由微处理器控制增值。但是，规定系统运转过程的软件却规定了包含实现计数器计数功能的单元部分。由于系统几乎完全由软件所定义，所以对微处理器结构和其辅助电路这种看起来非常抽象的处理方法使其在应用时非常灵活。这种设计过程主要是软件工程，而且在生产软件时，就会遇到产生于常规工程中相似的构造和维护问题

。

图1 微型计算机的三个组成部分

图1显示出了微型计算机中这三个单元在一个微处理器控制系统中是如何按照机器中的信息通信方式而联接起来的。该系统由微处理器控制，微处理器能够对其自身的存储器和输入/输出单元的信息传输进行管理。外部的连接部分与工程系统中的中文翻译

基于单片机的buck电路控制系统的设计

基于单片机的buck电路控制系统的设计

随着电子技术的不断发展，电力电子技术也得到了广泛的应用。其中，buck电路是一种常见的降压电路，其主要作用是将高电压降低到所需的电压水平。为了更好地控制buck电路，可以采用基于单片机的控制系统，实现对电路的精确控制。

一、buck电路的基本原理

buck电路是一种降压电路，其基本原理是利用电感和电容的特性，将高电压降低到所需的电压水平。buck电路的核心部件是MOSFET开关管，通过控制开关管的导通和截止，可以实现对电路的控制。当MOSFET导通时，电感储存能量，当MOSFET截止时，电容释放能量，从而实现电压的降低。

二、基于单片机的buck电路控制系统的设计

基于单片机的buck电路控制系统主要包括三个部分：单片机控制模块、电路驱动模块和电路保护模块。

1. 单片机控制模块

单片机控制模块是整个系统的核心部分，其主要作用是实现对电路的精确控制。单片机可以通过PWM信号控制MOSFET开关管的导通和截止，从而实现对电路的控制。此外，单片机还可以通过AD转换模块实时监测电路的电压和电流，从而实现对电路的保护。

2. 电路驱动模块

电路驱动模块主要负责驱动MOSFET开关管的导通和截止。通常采用驱动芯片来实现对MOSFET的控制。驱动芯片可以提供足够的电流和电压，从而保证MOSFET的正常工作。

3. 电路保护模块

电路保护模块主要负责对电路进行保护。当电路出现过流、过压等异常情况时，保护模块可以及时切断电路，从而保护电路的安全。

三、总结

基于单片机的buck电路控制系统可以实现对电路的精确控制和保护，从而提高电路的稳定性和可靠性。此外，该系统还可以实现对电路的自动化控制，从而提高电路的效率和节能性。因此，在电力电子技术的应用中，基于单片机的buck电路控制系统具有广泛的应用前景。
