变压器铁心匝数计算法

这个是我在其他坛子上和一些发烧友们探讨的帖子,很多评论直接合并一起了.

下面是我看到的一篇关于环型变压器比较权威的计算方法和公式,看完以后有些糊涂,按照下面的计算方法,铁心截面积20平方CM的牛 20/0.75=26.6 26.6X26.6=707.56VA,

按照磁通密度1.4T来计算,220VA,初级绕组V每匝=

B——磁通密度（T）,B=1.4T。代入得N10==2.9匝/V，取N10=3匝/V，则

N1=N10U1=3×220=660匝

我的计算方法,50/11平方厘米=4.54匝/V 4.54X220=998.8匝!相差340匝!

难道我的计算方法太保守?

RE:他里面有个0.6-0.8的系数,好象是说EI牛的效率=环牛的0.6-0.8,所以,计算环牛功率按照E牛的公式要除以这个系数,下来正好202W,我也做过一些实验,我自己饶的铁心截面积18平方MM的环牛,接在专用仪器上,负载达到600W牛也不叫,不振动,不发热,2小时以后才微微有一些温度,这个文章的观点好象牛的功率和多少高斯铁心还有是否整带的关系很大.我从声达弄回来的样品700W牛,要是按照我自己的计算方法,最多也就是300-400W的样子,但是负载600多W好象也没有什么问题. 现在厂家的计算方法大约是:优质牛是0.7,每1MM平方4A电流,理论是2.5A.

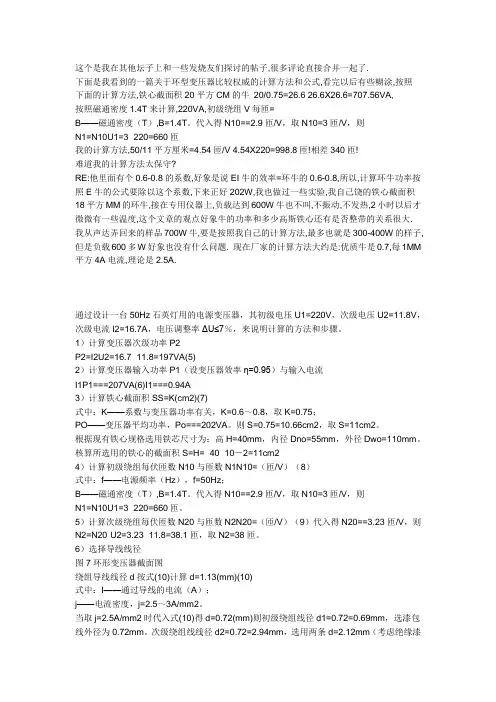

通过设计一台50Hz石英灯用的电源变压器，其初级电压U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。

1）计算变压器次级功率P2

P2=I2U2=16.7×11.8=197VA(5)

2）计算变压器输入功率P1（设变压器效率η=0.95）与输入电流I1P1===207VA(6)I1===0.94A

3）计算铁心截面积SS=K(cm2)(7)

式中：K——系数与变压器功率有关，K=0.6～0.8，取K=0.75；

变压器铁心匝数计算法

一、编织法：

编织法是变压器铁心计算中最直观的一种方法，它适用于变压器铁芯结构比较复杂的情况。具体步骤如下：

1.首先，需要将变压器铁芯分成若干个部分，通常为上、下半部分和中间部分。

2.然后，将每个部分的铁芯分成若干个小片，每个小片的宽度相等。

3.接下来，计算每个小片的长度，具体计算方法是将每个小片的宽度累加起来，然后乘以每个小片的厚度。

4.对于每个小片，根据对称性来计算其上的绕组匝数。

5.最后，将每个小片上的绕组匝数相加，得到整个铁心的绕组匝数。

二、平均长度法：

平均长度法是变压器铁心计算中较为简单的一种方法，它适用于铁芯结构比较规则的情况。具体步骤如下：

1.首先，将铁芯按照轴向划分为若干个小段。

2.然后，计算每个小段的平均长度，具体计算方法是将每个小段的长度相加，然后除以小段的个数。

3.根据每个小段的平均长度，计算出每个小段上的绕组匝数。

4.最后，将每个小段上的绕组匝数相加，得到整个铁心的绕组匝数。

三、均布密度法： 均布密度法是变压器铁心计算中最常用的一种方法，它适用于铁芯结构比较规则且对称的情况。具体步骤如下：

1.首先，将铁芯按照轴向划分为若干个小段。

2.然后，计算每个小段的真实长度，具体计算方法是将每个小段的长度相加，然后乘以每个小段上的绕组厚度。

3.根据每个小段的真实长度和绕组厚度，计算出每个小段上的绕组匝数。

4.最后，将每个小段上的绕组匝数相加，得到整个铁心的绕组匝数。

四、方法比对法：

方法比对法是将上述三种方法相互比对，以确定最后的结果。具体步骤如下：

1.首先，按照编织法、平均长度法和均布密度法分别计算出变压器铁心的绕组匝数。

2.然后，将三种方法得到的绕组匝数进行比对，如果三种方法得到的结果接近，则可以确定铁心的绕组匝数为该结果；如果结果差异较大，则需要重新检查计算过程。

以上是变压器铁心匝数计算的几种方法，根据实际情况选择合适的方法进行计算，以确保变压器的工作稳定和可靠。

请帮设计一个输入是220V，输出1.5V，电流0.45A的变压器。并请给出变压器所需要的规格，线径，匝数等相关的数据的计算过程和结果。谢谢

最佳答案

变压器功率P=1.5V*0.45A=0.675W 约等于1W,按1W设计。

根据铁芯截面积S=1.5*√P=1.5*1=1.5平方厘米，选择E型铁芯，中间舌宽1厘米，叠片厚1.5厘米。

计算每伏匝数：N=50/S=50/1.5=33.3

初级匝数：220*33.3=7326匝 线径：0.05毫米直径高强漆包线。

次级匝数：1.5*33.3=50匝 线径：0.3毫米直径高强漆包线。

其他回答

输出功率P2=1.5*0.45=0.7W；

输入功率P1=P2/0.6=0.7/0.6=1.2W；

输入电流I1=P1/V1=1.2/220=0.0055A；

铁芯截面积S=1.5√（(P1+P2)/2)＝1.5√（(0.7+1.2)/2)=1.5cm2；

每伏圈数No=45/(BmS)＝45/(1*1.5)=30圈;；

初级圈数N1=220*30=6600圈；

次级圈数N2=1.5*30*1.05=48圈; 初级线径d1=0.715√I1=0.715√0.0054=0.053mm；

次级线径d2=0.715√0.45=0.48mm。

变压器的设计是一个很复杂的过程，但是，如果想自制一台变压器，可用一套简易经验公式计算：

1、铁芯截面积（铁芯用量）由电焊机功率选定，算式是：功率w的平方*1-1.5；

2、嵌线窗口由绕组与绝缘材料占用截面积*1.2确定；

3、导线截面积由输入/输出电流*2-3确定；

4、绕组匝数由铁芯截面积*磁通量（一般可选8000-12000高斯）.

初级和次级的线圈匝数的计算是：v1/v2=n1/n2,初级电压v1、次级电压v2、初级匝数n1、初级匝数n2。

变压器匝数跟变压器的铁心面积有关系。下面谈谈小型变压器设计原则与技巧。1 变压器截面积的确定 铁芯截面积A是根据变压器总功率P确定的。设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即A=1.25 。如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。2 每伏匝数的确定 变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。实验证明每伏匝数的取值应比书本给出的计数公式取值降低10％～15％。例如一只35W电源变压器，通常计算(中夕片取8500高斯)每伏应绕7 2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25mA左右。通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。三、漆包线的线径确定 线径应根据负载电流确定，由于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。一般散热条件不太理想、环境温度比较高时，其漆包线的电流密度应取2A/mm2(线径)。如果变压器连续工作负载电流基本不变，但本身散热条件较好，再加上环境温度又不高，这样的漆包线取电流密度2
