变压器绕组电压线径及匝数的计算

  • 格式：docx
  • 大小：36.90 KB
  • 文档页数：2

变压器绕组电压线径及匝数的计算

变压器是将输入电压通过绕组的变化，使得输出电压发生变化的装置。根据能量守恒定律，变压器的输入功率应等于输出功率。对于理想变压器,没有能量损失，输入功率等于输出功率。变压器的绕组电压、线径及匝数的计算是非常重要的，下面我们就详细讨论一下。

一、绕组电压的计算

1.根据变比计算：变压器的输入电压与输出电压的比值称为变压器的变比。一般根据实际需求，确定输出电压，可以通过变比计算得到输入电压。

2.根据电源电压计算：在一些特殊的应用场合，我们可以根据电源电压来计算绕组电压。

二、线径的计算

线径=K×I×L/D

其中，I为电流，L为绕组长度，D为铜线密度，K为修正系数。修正系数的值根据具体情况选择不同的值，一般取0.010~0.015

匝数是指绕组中导线绕成的圈数。匝数的计算主要取决于两个因素：绕组电压和线径。一般根据输入输出电压比值可以计算得到。

绕组的设计需要注意以下几点：

1.电流：绕组的电流与绕组的线径有直接的关系，电流过大会导致线径过大，造成功率损失。 2.密度：线径与电流的大小也与线的密度有关。密度太大会导致线间绝缘不良，造成短路情况。

3.匝数：匝数的大小直接影响变压器的变压比，匝数过高会导致整个绕组体积过大。

综上所述，变压器绕组电压、线径及匝数的计算都是非常重要的工作。在实际设计中，我们需要综合考虑输入输出电压比值、电流、线径和匝数等因素，以满足变压器的设计要求。只有通过合理的计算和设计，才能保证变压器的性能和使用效果。

合集下载

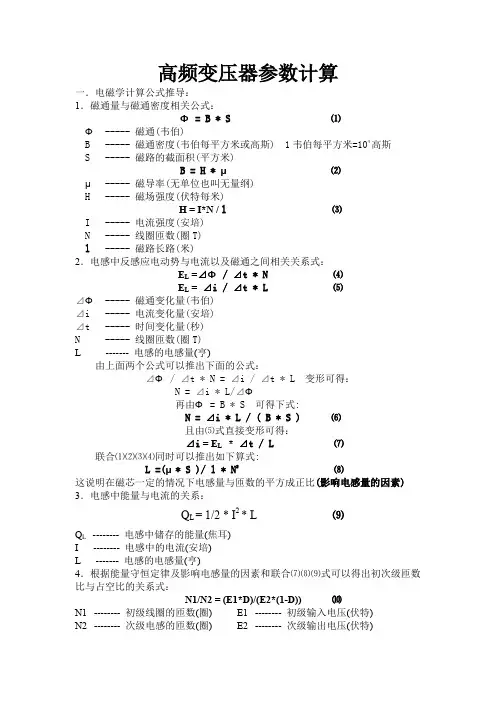

高频变压器匝数计算

高频变压器匝数计算

高频变压器参数计算

一．电磁学计算公式推导：

1．磁通量与磁通密度相关公式：

Ф = B * S ⑴

Ф ----- 磁通(韦伯)

B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯

S ----- 磁路的截面积(平方米)

B = H * μ ⑵

μ ----- 磁导率(无单位也叫无量纲)

H ----- 磁场强度(伏特每米)

H = I*N / l ⑶

I ----- 电流强度(安培)

N ----- 线圈匝数(圈T)

l ----- 磁路长路(米)

2．电感中反感应电动势与电流以及磁通之间相关关系式：

EL =⊿Ф / ⊿t * N ⑷

EL = ⊿i / ⊿t * L ⑸

⊿Ф ----- 磁通变化量(韦伯)

⊿i ----- 电流变化量(安培)

⊿t ----- 时间变化量(秒)

N ----- 线圈匝数(圈T)

L ------- 电感的电感量(亨)

由上面两个公式可以推出下面的公式：

⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：

N = ⊿i * L/⊿Ф

再由Ф = B * S 可得下式:

N = ⊿i * L / ( B * S ) ⑹

且由⑸式直接变形可得：

⊿i = EL * ⊿t / L ⑺

联合⑴⑵⑶⑷同时可以推出如下算式:

L =(μ* S )/ l * N2 ⑻

这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)

3．电感中能量与电流的关系：

环型变压器的计算公式

环型变压器的计算公式

1 / 14

这个是我在其他坛子上和一些发烧友们探讨的帖子,很多评论直接合并一起了.

下面是我看到的一篇关于环型变压器比较权威的计算方法和公式,看完以后有些糊涂,按照下面的计算方法,铁心截面积20平方CM的牛

按照磁通密度1.4T来计算,220VA,初级绕组V每匝=

B——磁通密度（T）,B=1.4T。代入得N10==2.9匝/V，取N10=3匝/V，则

N1=N10U1=3×220=660匝

我的计算方法平方厘米=4.54匝/V 4.54X220=998.8匝!相差340匝!

难道我的计算方法太保守?

RE:

他里面有个0.6-0.8的系数,好象是说EI牛的效率=环牛的0.6-0.8,所以,计算环牛功率按照E牛的公式要除以这个系数,下来正好202W,我也做过一些实验,我自己饶的铁心截面积18平方MM的环牛,接在专用仪器上,负载达到600W牛也不叫,不振动,不发热,2小时以后才微微有一些温度,这个文章的观点好象牛的功率和多少高斯铁心还有是否整带的关系很大.我从声达弄回来的样品700W牛,要是按照我自己的计算方法,最多也就是300-400W的样子,但是负载600多W好象也没有什么问题.现在厂家的计算方法大约是:

优质牛是0.7,每1MM平方4A电流,理论是2.5A.

通过设计一台50Hz石英灯用的电源变压器，其初级电压U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。

1）计算变压器次级功率P2

P2=I2U2=16.7×11.8=197VA

(5)

2 / 14

2）计算变压器输入功率P1（设变压器效率η=0.95）与输入电流

I1P1===207VA

(6)I1===0.94A

3）计算铁心截面积SS=K(cm2)

(7)

式中：

K——系数与变压器功率有关，K=0.6～0.8，取K=0.75；

PO——变压器平均功率，Po===202VA。则S=0.75=10.66cm2，取S=11cm2。

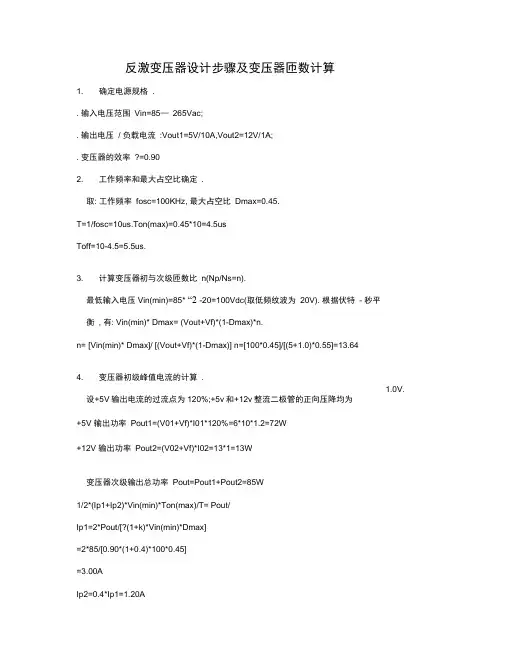

反激变压器设计步骤及变压器匝数计算
