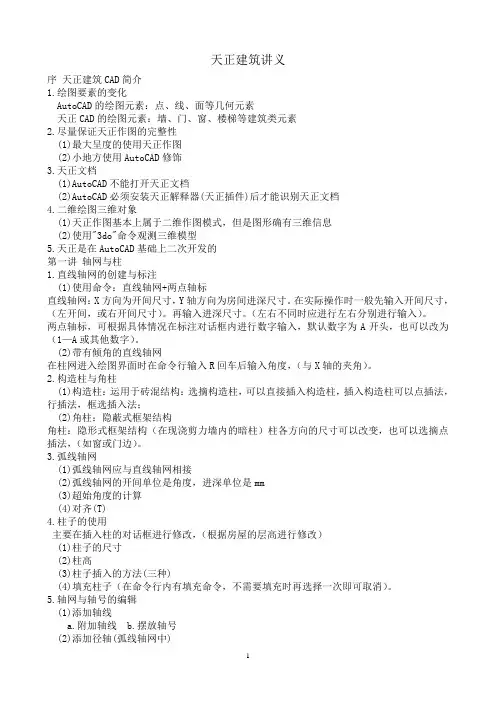

1 天正建筑讲义
序 天正建筑CAD简介
1.绘图要素的变化
AutoCAD的绘图元素：点、线、面等几何元素
天正CAD的绘图元素：墙、门、窗、楼梯等建筑类元素
2.尽量保证天正作图的完整性
(1)最大呈度的使用天正作图
(2)小地方使用AutoCAD修饰
3.天正文档
(1)AutoCAD不能打开天正文档
(2)AutoCAD必须安装天正解释器(天正插件)后才能识别天正文档
4.二维绘图三维对象
(1)天正作图基本上属于二维作图模式，但是图形确有三维信息
(2)使用"3do"命令观测三维模型
5.天正是在AutoCAD基础上二次开发的
第一讲 轴网与柱
1.直线轴网的创建与标注
(1)使用命令：直线轴网+两点轴标
直线轴网：X方向为开间尺寸，Y轴方向为房间进深尺寸。在实际操作时一般先输入开间尺寸，（左开间，或右开间尺寸）。再输入进深尺寸。（左右不同时应进行左右分别进行输入）。
两点轴标，可根据具体情况在标注对话框内进行数字输入，默认数字为A开头，也可以改为（1—A或其他数字）。
(2)带有倾角的直线轴网
在柱网进入绘图界面时在命令行输入R回车后输入角度，（与X轴的夹角）。
2.构造柱与角柱
(1)构造柱：运用于砖混结构：选摘构造柱，可以直接插入构造柱，插入构造柱可以点插法，行插法，框选插入法；
(2)角柱：隐蔽式框架结构
角柱：隐形式框架结构（在现浇剪力墙内的暗柱）柱各方向的尺寸可以改变，也可以选摘点插法，（如窗或门边）。
3.弧线轴网
(1)弧线轴网应与直线轴网相接
(2)弧线轴网的开间单位是角度，进深单位是mm
(3)超始角度的计算
(4)对齐(T)
4.柱子的使用
主要在插入柱的对话框进行修改，（根据房屋的层高进行修改）
(1)柱子的尺寸
(2)柱高
(3)柱子插入的方法(三种)
(4)填充柱子（在命令行内有填充命令，不需要填充时再选择一次即可取消）。
内部培训资料 请勿公开传播 课程设计：黄长军 周青山
第 1 页 共 13 页 平面基本作图练习
2D平面综合练习
图1 图2
图3 图4
图5 图6 内部培训资料 请勿公开传播 课程设计：黄长军 周青山
第 2 页 共 13 页 2D 上机培训习题
一、 基础几何练习
内部培训资料 请勿公开传播 课程设计：黄长军 周青山
第 3 页 共 13 页
内部培训资料 请勿公开传播 课程设计：黄长军 周青山
第 4 页 共 13 页 二、 基础实例练习
（1）图1所示
1. A圆弧的半径值为何?
(A)58.336 (B)58.358 (C)58.325 (D)58.347
2. B圆弧的半径值为何? mm
3. C剖面区域之面积为何?
(A)527.612 (B)527.634 (C)527.601 (D)527.623
4. D剖面区域之面积为何? mm2
5. E点至F点的距离为何? mm
图1
（2）图2所示
1. a之直径值为和？
(1) 18.405 (2) 18.450 (3) 18.504
2. ∠ABC之角度值为何？
(1) 51.249° (2) 51.429° (3) 51.924°
3. 剖面线区域之周长为何？
(1) 129.9186 (2) 129.9618 (3) 129.9816
图2
（3）图3所示
1 绪 论
0.1 课程意义
熟悉工程实际，提高工作技能，增强就业与创业的自信心。
0.2 课程目的
了解工程设计过程及CAD工程应用实际，熟练掌握AutoCAD的基本应用，提高AutoCAD的应用技能
0.3 学习要求
结合课堂教学与自学，积极实践
CAD——Computer Aided Design 计算机辅助设计
CAM——Computer Aided Manufacturing 计算机辅助制造（加工）
CAE——Computer Aided Education 计算机辅助教育
Computer-Aided Engineering计算机辅助工程(软件) 2 第一章 CAD工程应用概述
1.1 CAD 及其相关技术
从传统意义上说，CAD（Computer Aided Design)是种使用计算机系统在产品或工程的设计中，辅助设计者进行建模、修改、分析和优化的方法与技术。它是一种新的设计方法，也是一门多学科综合应用的新技术。CAD包含的技术有：
（1）图形处理与设计模型构造技术：如自动绘图、几何建模、图形仿真及模型输入、输出技术等。
（2）工程分析技术：如有限元分析、运动学和动力学分析、优化设计及而向不同专业领域的工程分析等。
（3）数据管理与数据交换技术：如数据库管理、产品数据管理、产品数据交换规范及接口技术等。
（4）文档处理技术：如文档制作、编辑及文字处理等。
（5）软件设计技术：如系统分析与设计、软件工程规范、窗口界面设计、CAD软件二次开发技术等。
CAD技术的实现要借助于具有特定功能的计算机系统，称之为CAD系统。CAD系统是由硬件、软件系统组成。CAD硬件系统包括处理运算设备、图形显示设备、外部存储设备、数据图形输入输出设备以及有关的信息传输等硬件平台设备。CAD软件系统通常包括系统软件、支撑软件和产品应用软件3 大部分。 3 （1）CAD系统软件：包括操作系统，如WindowS，Unix，Linux等；网络管理系统；图形和用户界面开发环境，如Open GL，GKs ( Graphic Kernal system )，X-window等。

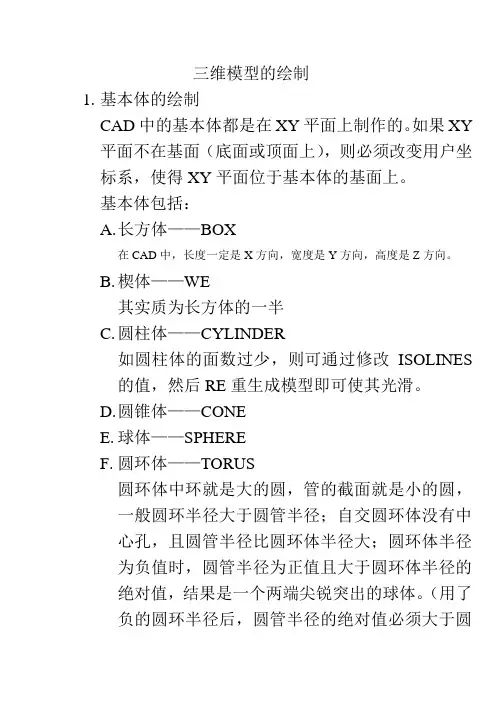

三维模型的绘制
1. 基本体的绘制
CAD中的基本体都是在XY平面上制作的。如果XY平面不在基面（底面或顶面上），则必须改变用户坐标系，使得XY平面位于基本体的基面上。
基本体包括：
A. 长方体——BOX
在CAD中，长度一定是X方向，宽度是Y方向，高度是Z方向。
B. 楔体——WE
其实质为长方体的一半
C. 圆柱体——CYLINDER
如圆柱体的面数过少，则可通过修改ISOLINES的值，然后RE重生成模型即可使其光滑。
D. 圆锥体——CONE
E. 球体——SPHERE
F. 圆环体——TORUS
圆环体中环就是大的圆，管的截面就是小的圆，一般圆环半径大于圆管半径；自交圆环体没有中心孔，且圆管半径比圆环体半径大；圆环体半径为负值时，圆管半径为正值且大于圆环体半径的绝对值，结果是一个两端尖锐突出的球体。（用了负的圆环半径后，圆管半径的绝对值必须大于圆环半径的绝对值。）
2. 截切体——SLICE
3. 布尔运算体
在CAD中只有二维的面域和三维的实体可做并、交、差集运算
并集——UNI：将公共部份合并为一体
差集——SU：从一个图形中减去另一个图形（减去相交的部份）
交集——IN：只取公共部份。
4. 扫描体
它是一种实体生成技术，是将由多段线构成的二维图形或面域拉伸或旋转成立体。对于一些两维半零件，即零件轮廓比较复杂，而零件的高度方向不变（横截面形状不变）或变化不大（具有相同的斜度或锥度），特别适于用拉伸扫描方法；对于具有公共轴线的形体则适合于用旋转扫描方法。
注意：“实体——拉伸”是拉伸两维形体成三维立体，而“实体编辑——拉伸”是拉伸立体的一个面
