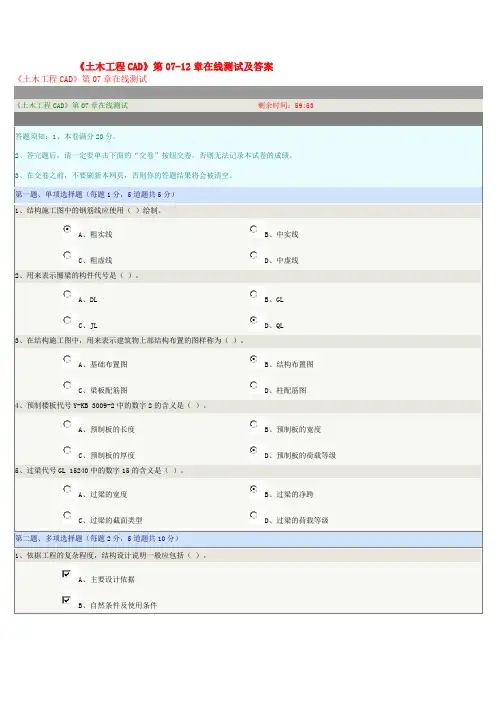

《土木工程CAD》第07章在线测试
《土木工程CAD》第07章在线测试 剩余时间： 59:53
答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
1、结构施工图中的钢筋线应使用（ ）绘制。
A、粗实线 B、中实线
C、粗虚线 D、中虚线
2、用来表示圈梁的构件代号是（ ）。
A、DL B、GL
C、JL D、QL
3、在结构施工图中，用来表示建筑物上部结构布置的图样称为（ ）。
A、基础布置图 B、结构布置图
C、梁板配筋图 D、柱配筋图
4、预制楼板代号Y-KB 3009-2中的数字2的含义是（ ）。
A、预制板的长度 B、预制板的宽度
C、预制板的厚度 D、预制板的荷载等级
5、过梁代号GL 15240中的数字15的含义是（ ）。
A、过梁的宽度 B、过梁的净跨
C、过梁的截面类型 D、过梁的荷载等级
第二题、多项选择题（每题2分，5道题共10分）
1、依据工程的复杂程度，结构设计说明一般应包括（ ）。
A、主要设计依据
B、自然条件及使用条件 C、施工注意事项
D、材料的类型、规格、强度等级
E、室内外装修情况说明
2、结构平面布置图的常用比例有（ ）。
A、1:20
B、1:50
C、1:100
D、1:200
E、1:500
3、结构详图的常用比例有（ ）。
A、1:10
B、1:20
C、1:50
D、1:100
E、1:200
4、基础结构图包括（ ）。
A、基础平面布置图
B、基础立面布置图
C、基础剖面布置图
D、基础施工组织图
E、基础详图
5、以下属于钢筋混凝土构件详图中绘制的内容有（ ）。
A、配筋图
B、模板图 C、圈梁大样图
D、预埋件详图
E、材料用量表

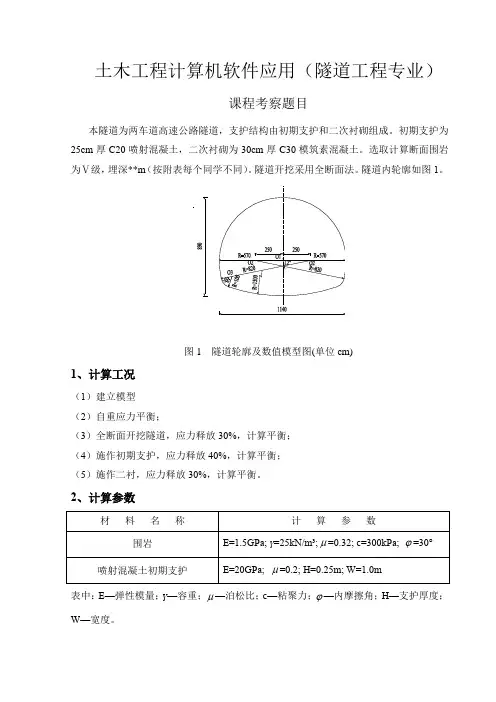

土木工程计算机软件应用（隧道工程专业）
课程考察题目
本隧道为两车道高速公路隧道，支护结构由初期支护和二次衬砌组成。初期支护为25cm厚C20喷射混凝土，二次衬砌为30cm厚C30模筑素混凝土。选取计算断面围岩为Ⅴ级，埋深**m（按附表每个同学不同）。隧道开挖采用全断面法。隧道内轮廓如图1。
图1 隧道轮廓及数值模型图(单位cm)
1、计算工况
（1）建立模型
（2）自重应力平衡；
（3）全断面开挖隧道，应力释放30%，计算平衡；
（4）施作初期支护，应力释放40%，计算平衡；
（5）施作二衬，应力释放30%，计算平衡。
2、计算参数
材 料 名 称 计 算 参 数
围岩 E=1.5GPa; ɣ=25kN/m³;=0.32; c=300kPa; =30°
喷射混凝土初期支护 E=20GPa; =0.2; H=0.25m; W=1.0m
表中：E—弹性模量；ɣ—容重；—泊松比；c—粘聚力；—内摩擦角；H—支护厚度；W—宽度。
3、计算结果分析要求
（1）内力分析（分析每个施工步）；
（2）位移分析（分析每个施工步）；
（3）按现行的《混凝土结构设计规范》GB50010-2010进行初支和二衬的配筋计算。
1
《土木建筑工程制图及CAD》课程教学大纲
Civil building engineering drawing and CAD
课程代码： 学 分： 3
总学时： 48学时 讲课学时：40学时
实验学时： 0 上机学时：8学时
课程设计： 0 课程性质：学科基础课
适用专业：工科类本科各专业
先修课程：工程图学基础
开课学期：第2学期 其他：学位课
一、课程的性质和目的
《土木建筑工程制图及CAD》是一门既有系统理论，又有较多实践的专业基础课，同时也是高等工科院校培养土木类专业技术人才的必修课。包括画法几何、工程制图和计算机绘图三部分内容。画法几何主要研究用正投影法图示空间形体图解空间几何问题的基本理论和方法；工程制图则是应用画法几何的原理绘制和阅读工程图样的一门学科；计算机绘图是在画法几何与工程制图的基础上利用绘图软件绘制工程图样。
本课程的主要任务是：
1. 培养绘制和阅读工程图样的能力；
2. 培养空间几何问题的图解能力；
3. 培养空间想象力和空间分析能力；
4. 培养学生的计算机绘图能力；
5. 培养严谨认真、耐心细致的工作作风。
二、课程教学内容
第一章：绪论
基本内容和要求：
1.了解本学科性质、发展状况、基本要求及研究对象
2.了解本课的任务及要求
3.了解发展概况
4.掌握本课程的特点及学习方法
教学重点：本课程的主要内容及其特点。
教学难点：本课程的主要内容及其特点。
第二章：投影的基本知识
基本内容和要求：
1.了解投影的形成和分类、工程上常用的四种投影图
2.掌握投影的形成和分类
3.掌握正投影的基本性质 2 4.掌握三面投影图
教学重点：平行投影的基本性质、三面投影图的形成及其对应关系
一、教案基本信息
1.1 课程名称：土木工程制图
1.2 课时安排：本章共需4课时，每课时45分钟
1.3 教学目标：
（1）了解土木工程制图的基本知识
（2）掌握土木工程制图的基本技巧
（3）能够阅读和理解土木工程图纸
二、教学内容
2.1 土木工程制图概述
土木工程制图的定义及作用
土木工程制图的基本要求
2.2 投影原理
投影的概念及分类
正投影原理
斜投影原理
2.3 土木工程制图的基本要素
线型、线宽、线色
比例尺、标高
文字、符号、标注
2.4 土木工程制图的基本技巧
画图工具的使用
绘图步骤与方法 错误纠正与修改
三、教学过程
3.1 导入新课
通过展示实际土木工程图纸，引发学生兴趣，引出本节课主题
3.2 知识讲解
利用PPT或板书，分步骤讲解投影原理、土木工程制图的基本要素及技巧
3.3 案例分析
分析具体土木工程图纸，让学生了解理论在实际中的应用
3.4 课堂练习
安排学生进行课堂练习，巩固所学知识
四、作业布置
布置与本节课内容相关的习题，要求学生独立完成，加强理解与应用
五、教学反思
5.1 课堂效果评价
课后对学生的课堂表现、参与度、理解程度等进行评价，了解教学效果
5.2 教学方法调整
根据学生的学习情况，对教学方法、教学内容等进行调整，以提高教学质量
六、教学内容
6.1 土木工程平面图
平面图的定义及作用
平面图的分类与绘制方法
6.2 土木工程立面图 立面图的定义及作用
立面图的分类与绘制方法
6.3 土木工程剖面图
剖面图的定义及作用
剖面图的分类与绘制方法
七、教学过程
7.1 知识讲解
利用PPT或板书，详细讲解平面图、立面图、剖面图的定义、分类及绘制方法
7.2 案例分析
分析具体案例，让学生了解平面图、立面图、剖面图在实际工程中的应用
7.3 课堂练习
安排学生进行课堂练习，让学生绘制简单的平面图、立面图、剖面图
八、作业布置
布置与本节课内容相关的习题，要求学生独立完成，加强理解与应用
