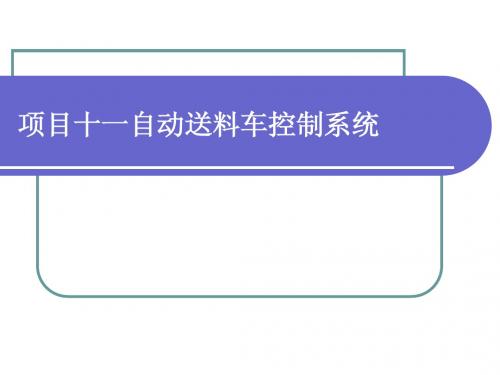

项目十一自动送料车控制系统

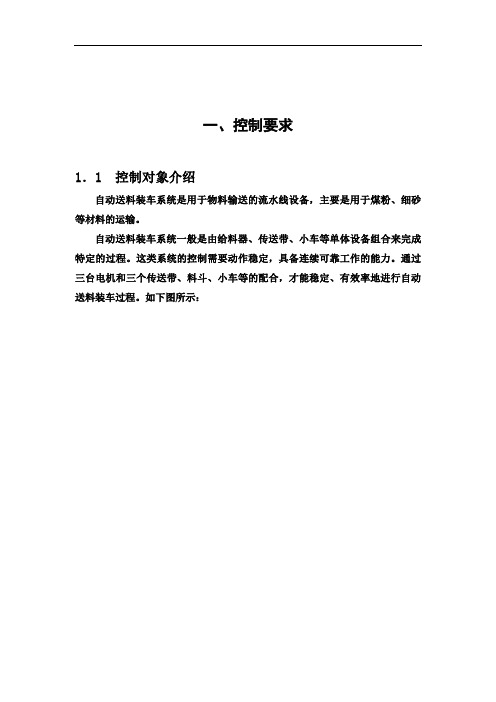

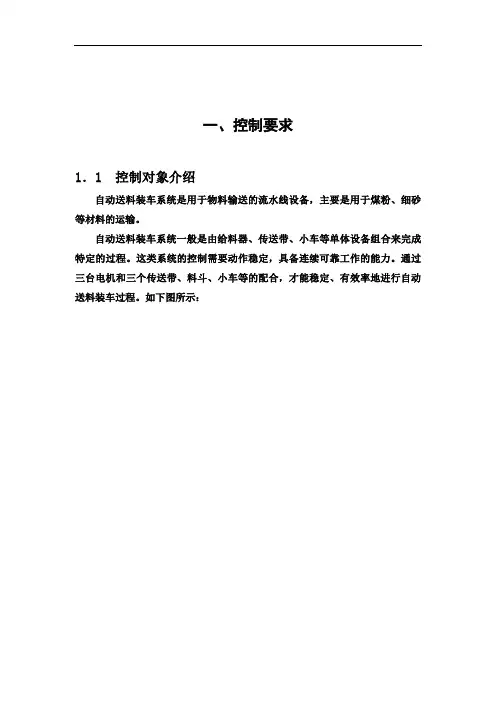

一、控制要求1．1 控制对象介绍自动送料装车系统是用于物料输送的流水线设备，主要是用于煤粉、细砂等材料的运输。

自动送料装车系统一般是由给料器、传送带、小车等单体设备组合来完成特定的过程。

这类系统的控制需要动作稳定，具备连续可靠工作的能力。

通过三台电机和三个传送带、料斗、小车等的配合，才能稳定、有效率地进行自动送料装车过程。

如下图所示：1．2 控制原理自动送料装车系统是通过电机和限位开关来控制的。

称重开关S2控制汽车开来或开走。

三台电机控制三个传送带。

进料开关K1控制控制进料与否。

检测开关S1控制料斗中物料的空满。

另外，在S2处增设两个七段数码管，用来统计每日的装车数。

装车数的统计采用脉冲计数的方法进行。

脉冲计数方法是当装料车装满时S2断开后，开始定时放送脉冲；当S2闭合时停止发送脉冲。

一个脉冲的宽度即为一辆汽车。

用两个数码管计数，所计的数即为装车数。

当S2接通时，红灯L1亮，绿灯L2灭，传送电动机M3运行，传送电动机M2延迟M3电动机2S运行，送料电动机M1延迟M2电动机2S运行，料斗K2延迟M2电动机2S打开出料。

当料满后（S2断开后），料斗K2关闭，电动机M1延时2S后关断，M2在M1停后2S后停止，M3在M2停止后2S后停止，L2灯亮，L1灯灭，此时汽车可以开走。

1．3 自动送料装车系统的启停过程示意图该图中从上到下是启动顺序，从下到上是停止顺序。

1．4 控制要求初始状态：红灯L1灭，绿灯L2亮，表示允许汽车开进装料，料斗K2，电动机M1，M2，M3皆为OFF。

当汽车到来时（S2接通表示），L1亮，L2灭，M3运行，电动机M2在M3通2S后运行，M1在M2通2S后运行，K2在M1通2S后打开出料。

当物料满后（用S2断开表示），料斗K2关闭，电动机M1延时2S后关断，M2在M1停2S后停止，M3在M2停2S后停止，L2亮，L1灭，表示汽车可以开走。

设计要求：当料不满（S1为OFF，灯灭），料斗开关K2关闭（OFF），灯灭，不出料，进料开关K1打开（K1为ON）进料，否则不进料。

自动送料装车系统PLC控制设计在设计自动送料装车系统的PLC控制时，需要考虑以下几个方面。

首先是系统的硬件设计。

自动送料装车系统的硬件设备包括传感器、执行器、电机控制器等。

传感器用于检测物料的位置和状态，如光电传感器可以检测物料的到位和离开状态，压力传感器可以检测物料的重量和压力等。

执行器用于控制物料的移动和装载，如气缸可以用于推动物料的移动，电机可以用于驱动输送带的运动。

电机控制器用于控制电机的启停和速度调节。

在PLC控制设计中，需要根据实际需求选取合适的硬件设备，并配置相应的输入输出端口。

其次是系统的逻辑控制。

自动送料装车系统的逻辑控制包括物料的检测、移动和装载的逻辑控制。

通过光电传感器等传感器检测物料的位置和状态，PLC可以根据这些信号对电机和执行器进行控制，实现物料的移动和装载。

例如，当光电传感器检测到物料到位时，PLC可以控制执行器将物料推动到指定位置；当光电传感器检测到物料离开时，PLC可以控制电机停止运动。

在逻辑控制设计中，需要根据实际流程和要求，编写PLC的逻辑程序，明确各个信号的处理方式和相应的控制动作。

最后是系统的安全设计。

在自动送料装车系统中，安全性是一个非常重要的考虑因素。

系统设计应该考虑到可能出现的故障和意外情况，并采取相应的安全措施。

例如，可以在输送带上设置紧急停止按钮，一旦发生紧急情况，可以立即停止输送带的运动；可以在执行器上设置限位开关，一旦执行器超过了安全范围，可以自动停止运动。

同时，还应考虑到保护设备的安全性设计，如安装防护罩，避免人员接触到危险部位。

在安全设计中，需要充分考虑系统的各个环节和可能的风险，并采取相应的措施保障工作人员的安全。

综上所述，自动送料装车系统的PLC控制设计主要包括硬件设计、逻辑控制和安全设计。

通过科学合理地设计PLC控制系统，可以提高自动送料装车系统的稳定性和效率，实现工业生产的自动化控制。

基于PLC的自动送料小车的控制系统设计自动送料小车是一种常见的物流设备，可以用于在仓库中实现自动化的物料搬运和送料任务。

该系统的核心是PLC（可编程逻辑控制器），通过编程控制小车的运动和各种操作。

设计一个基于PLC的自动送料小车控制系统时，需要考虑以下几个方面：1.系统结构设计：首先，需要设计系统的硬件结构，包括小车的运动系统、送料装置、传感器和PLC控制器等。

根据实际需求，选择适当的电机和传动装置，确保小车能够平稳、高效地运动。

同时，安装传感器来检测货物位置、安全障碍等信息，并将其与PLC连接起来，实现数据的传输和交互。

2.控制逻辑设计：在PLC控制器中，需要编写程序实现小车的控制逻辑。

根据实际应用场景，编写适当的算法，控制小车的启动、停止、加速、减速以及转弯等动作。

同时，根据传感器的反馈信息，判断货物的位置，确保小车能准确地将货物送到目的地。

此外，还可以添加一些安全措施，如碰撞检测、急停装置等，保障人员和设备的安全。

3.用户界面设计：为了便于操作和监控，可以设计一个人机界面（HMI），通过触摸屏或键盘等设备，与PLC进行交互。

在界面上，显示小车的状态、当前任务、货物数量等信息，同时还可以设置一些操作按钮，如启动、停止、重置等，方便用户进行操作。

4.网络通信设计：为了进一步提高系统的自动化程度，可以将PLC与上位机或其他设备进行网络通信。

通过网络通信，可以实现远程监控、数据传输、故障诊断等功能，提高系统的可靠性和效率。

最后，为了保证系统的可靠性和稳定性，需要进行充分的测试和调试。

对小车的运动、控制逻辑、传感器等进行全面测试，并进行相应的优化和调整，直到系统能够正常工作。

总之，基于PLC的自动送料小车控制系统设计，需要考虑系统结构、控制逻辑、用户界面和网络通信等方面，确保系统能够稳定、高效地运行，提高物流作业的自动化水平。

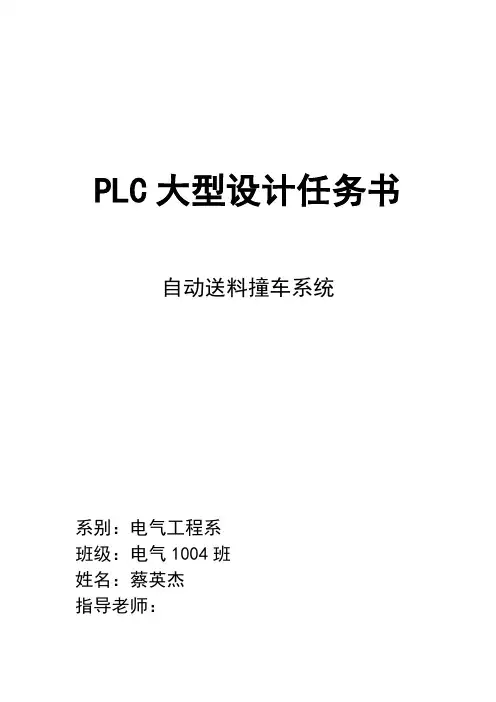

PLC大型设计任务书自动送料撞车系统系别：电气工程系班级：电气1004班姓名：蔡英杰指导老师：前言送料小车控制系统采用了PLC控制，从自动装车送料小车的工艺流程来看，它的控制系统属于自动和手动控制相结合的系统。

传统的运料小车大都是继电器控制，而继电器控制有着接线繁多，故障率高的缺点，且维护维修不易等缺点。

作为目前国内控制市场上的主流控制器，PLC在市场、技术、行业影响等方面有重要作用，利用PLC控制来代替继电器控制已是大势所趋。

在国际上PLC迅速发展的形势下，我国多数PLC厂家还没有拥有自主知识产权，能够参与国际竞争的PLC产品，其中之一就是研发实力不够。

虽然资金投入、生产和质量管理等因素也占有非常大的比重，但对产品的质量起着决定性作用的是研发投入、研发成果产品化以及生产工艺等。

而技术则是贯穿着其中每一个环节，PLC核心技术的开发、产品的后续开发、生产工艺的技术水平是决定产品质量的前提，如何在技术上进一步增强自己的实力，将是国产品牌取得市场竞争优势的关键。

依据得到的样本分析，初步得出正在使用的众多PLC的品牌中，西门子、三菱及omron占据绝对的优势，60%左右的用户使用了这些品牌的PLC产品，而rockwell/ab、ge-fanuc和富士等品牌也占有相当的市场份额。

我国可编程控制器的引进、应用、研制、生产是伴随着改革开放开始的。

最初是在引进设备中大量使用了可编程控制器。

接下来在各种企业的生产设备及产品中不断扩大了PLC的应用。

目前，我国自己已可以生产中小型可编程控制器。

上海东屋电气有限公司生产的CF系列、杭州机床电器厂生产的DKK及D系列、大连组合机床研究所生产的S系列、苏州电子计算机厂生产的YZ系列等多种产品已具备了一定的规模并在工业产品中获得了应用。

此外，无锡华光公司、上海乡岛公司等中外合资企业也是我国比较著名的PLC生产厂家。

可以预期，随着我国现代化进程的深入，PLC在我国将有更广阔的应用天地。

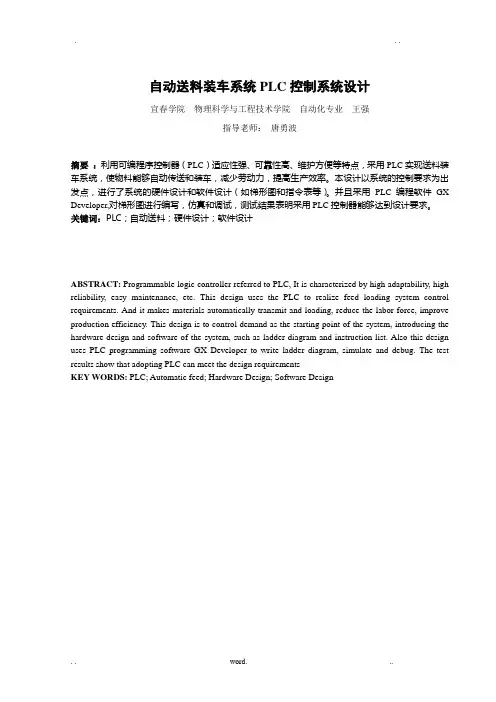

自动送料装车系统PLC控制系统设计宜春学院物理科学与工程技术学院自动化专业王强指导老师：唐勇波摘要：利用可编程序控制器（PLC）适应性强、可靠性高、维护方便等特点，采用PLC实现送料装车系统，使物料能够自动传送和装车，减少劳动力，提高生产效率。

本设计以系统的控制要求为出发点，进行了系统的硬件设计和软件设计（如梯形图和指令表等）。

并且采用PLC编程软件GX Developer,对梯形图进行编写，仿真和调试，测试结果表明采用PLC控制器能够达到设计要求。

关键词：PLC；自动送料；硬件设计；软件设计ABSTRACT: Programmable logic controller referred to PLC, It is characterized by high adaptability, high reliability, easy maintenance, etc. This design uses the PLC to realize feed loading system control requirements. And it makes materials automatically transmit and loading, reduce the labor force, improve production efficiency. This design is to control demand as the starting point of the system, introducing the hardware design and software of the system, such as ladder diagram and instruction list. Also this design uses PLC programming software GX Developer to write ladder diagram, simulate and debug. The test results show that adopting PLC can meet the design requirementsKEY WORDS: PLC; Automatic feed; Hardware Design; Software Design目录1. 前言 (1)1.1 系统设计的意义 (1)1.2 PLC的应用现状及发展趋势 (1)1.3 设计的主要内容 (1)2. PLC控制系统的硬件设计 (3)2.1 系统的控制要求 (3)2.2 系统的主电路图 (3)2.3 PLC机型的选择 (4)2.4 PLC容量的估算 (4)2.5 PLC输入、输出模块的选择 (4)2.6 按钮、开关类电器的选择 (4)2.7 熔断器的选择 (4)2.8 继电器的选择 (5)2.9 接触器的选择 (5)3. PLC控制系统的软件设计 (6)3.1 自动送料装车系统流程图 (6)3.2 统计输入、输出点数和选择PLC的型号 (6)3.3 PLC输入、输出端子的分配 (6)3.4 PLC输入、输出端子接线图 (7)3.5 三菱PLC编程软件GX Developer (7)3.5.1 GX Developer简介及功能 (7)3.5.2 使用GX Developer编写梯形图 (7)3.6 PLC控制程序的设计 (10)3.6.1软件设计方法 (10)3.6.2 PLC控制程序的分步设计过程 (10)结论 (13)辞 (14)参考文献 (15)附录 (16)附录1 自动送料装车系统总梯形图 (16)附录2 PLC控制程序总体指令表 (18)1. 前言1.1 系统设计的意义自动送料装车系统是基于PLC控制而设计的系统，该PLC控制系统实现了物料的自动传送和装车功能，代替了过去采用的人力运送物料。

随着科学技术的日新月异，自动化程度要求越来越高，原有的生产装料装置远远不能满足当前高度自动化的需要。

减轻劳动强度，保障生产的可靠性、安全性，降低生产成本，减少环境污染、提高产品的质量及经济效益是企业生成所必须面临的重大问题。

我们为各个装料生产领域所生产的可编程控制器装料系统。

它集成自动控制技术、计量技术、新传感器技术、计算机管理技术于一体的机电一体化产品；充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。

关键词:plc；可编程控制器；自动装料With advances in science and technology, requirement is higher and higher degree of automation, the original production feeding device far cannot satisfy the needs of the highly automated.Reduce labor intensity and ensure the security and reliability of production, reduce production costs, reduce environmental pollution, improve product quality and economic benefit is the enterprise to generate major issues to be faced with.We produced to each loading production area of programmable controller charging system.It integrated automatic control technology, measurement technology, new sensor technology, puter management technology in the integration of mechanical and electrical integration products;Make full use of puter technology to the production process for centralized monitoring, control, management and decentralized control;Fully absorbed the advantages of distributed control system and centralized control system, standardized, modular, systematic design, flexible configuration,easy configuration.Key words PLC Programmable controller Automatic charging1 控制要求11.1 设备概况 (1)1.2 控制过程 (1)2 整体设计 (3)2.1 PLC的特点 (3)2.2 PLC的结构和工作原理 (3)2.3 PLC与其他工业控制的比较 (4)2.4 FX 系列PLC的特点 (5)2.5 PLC机型的选择 (6)2.6 开关量输入/输出模块的选择 (6)2.6.1 开关量输入模块的选择 (6)2.6.2 开关量输出模块的选择 (6)2.7 开关的选择 (6)2.8 熔断器的选择 (6)2.9 继电器的选择 (6)2.9.1 热继电器的选择（FR） (6)2.9.2 接触器的选择（KM） (7)3 系统分配 (8)3.1 I/O地址表 (8)4 软件编程 (9)4.1 GPP软件简介 (9)4.2 用GPP编写梯形图 (9)4.3 传输、调试 (12)4.4 控制源程序介绍 (13)5 调试结果分析 (16)6 心得体会17致18参考文献19附录一自动送料装车系统的总体梯形图 (20)附录二自动送料装车系统的指令表211 控制要求1.1 设备概况自动装料系统由料斗、四节传送带组成，如图1所示，传送带电动机MA1-MA4的功率均为1kW。

送料小车运行控制系统设计一、引言小车运行控制系统是指对小车的运行进行控制和管理的系统。

它可以通过电子设备和软件控制小车的前进、后退、转弯等动作，并实现自动巡航、避障等功能。

本文将介绍设计一个小车运行控制系统的步骤和要点。

二、系统设计步骤1.确定需求：首先明确系统的需求和功能，如小车的速度、操控模式、避障能力等。

根据需求确定系统的基本架构和模块设计。

2. 硬件设计：根据需求选择合适的电子元件，如电机、传感器、控制器等。

对于电机，可以选择直流电机或步进电机，根据需要可以使用电机驱动器来控制电机的速度和方向。

对于传感器，可以选择红外线传感器、超声波传感器等来进行距离检测和避障控制。

控制器可以选择常见的单片机、Arduino等来实现控制逻辑。

3.软件设计：针对硬件设计进行相应的软件编写。

首先需要进行电机驱动程序的编写，设置电机的转速和方向。

然后编写传感器数据处理程序，检测距离和障碍物，并根据检测结果进行相应的控制命令的输出。

最后进行总体控制程序的编写，根据输入的信号进行小车的运行控制。

4.系统调试和优化：将编写好的软硬件进行调试和优化，确保系统的稳定性和可靠性。

通过测试系统在不同场景和条件下的性能和功能，对系统进行调整和优化。

三、要点设计1.电机控制：在电机的选择上，要根据系统的需求选择合适的电机类型和参数，如直流电机或步进电机。

在电机驱动程序的编写上，要实现电机的正转、反转和速度控制。

同时要考虑电机的功率和过载保护等功能。

2.传感器检测和避障：传感器的选择要根据系统的需求确定，如使用红外线传感器进行距离检测或使用超声波传感器进行障碍物检测等。

在传感器数据的处理上，要考虑信号的滤波和误差处理。

根据传感器数据的结果实现小车的避障功能。

3.控制逻辑：系统的控制逻辑是整个系统的核心。

在控制逻辑的设计上，需要考虑小车的运动模式和动作命令的执行顺序。

同时要考虑到系统的实时性和稳定性。

4.嵌入式系统设计：小车运行控制系统是一个典型的嵌入式系统，因此需要对系统进行嵌入式软件和硬件的设计和开发。
