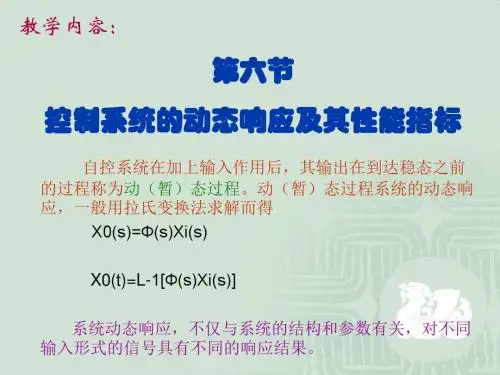

3控制系统的动态性能指标汇总

动态性能指标生产工艺对控制系统动态性能的要求经折算和量化后可以表达为动态性能指标。

自动控制系统的动态性能指标包括对给定信号的跟随性能指标和对扰动输入信号的抗扰性能指标。

一、跟随性能指标在给定信号（或称参考输入信号）R(t)的作用下，系统输出量C(t)的变化情况可用跟随性能指标来描述。

当给定信号表示方式不同时，输出响应也不一样。

通常以输出量的初始值为零，给定信号阶跃变化下的过渡过程作为典型的跟随过程，这时的动态响应又称为阶跃响应。

一般希望在阶跃响应中输出量c(t)与其稳态值∞c 的偏差越小越好，达到∞c 的时间越快越好。

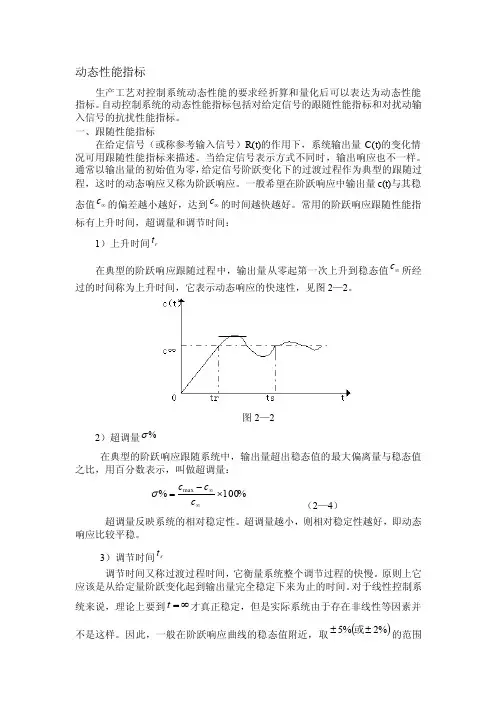

常用的阶跃响应跟随性能指标有上升时间，超调量和调节时间：1）上升时间r t在典型的阶跃响应跟随过程中，输出量从零起第一次上升到稳态值∞c 所经过的时间称为上升时间，它表示动态响应的快速性，见图2—2。

图2—22）超调量%σ在典型的阶跃响应跟随系统中，输出量超出稳态值的最大偏离量与稳态值之比，用百分数表示，叫做超调量：%100%max ⨯-=∞∞c c c σ （2—4）超调量反映系统的相对稳定性。

超调量越小，则相对稳定性越好，即动态响应比较平稳。

3）调节时间s t调节时间又称过渡过程时间，它衡量系统整个调节过程的快慢。

原则上它应该是从给定量阶跃变化起到输出量完全稳定下来为止的时间。

对于线性控制系统来说，理论上要到∞=t 才真正稳定，但是实际系统由于存在非线性等因素并不是这样。

因此，一般在阶跃响应曲线的稳态值附近，取()%2%5±±或的范围作为允许误差带，以响应曲线达到并不再超出该误差带所需的最短时间定义为调节时间，可见图2—2。

二、抗扰性能指标一般是以系统稳定运行中，突加负载的阶跃扰动后的动态过程作为典型的抗扰过程，并由此定义抗扰动态性能指标，可见图2—3。

常用的抗扰性能指标为动态降落和恢复时间：1）动态降落%max c ∆系统稳定运行时，突加一定数值的扰动（如额定负载扰动）后引起转速的最大降落值%max c ∆叫做动态降落，用输出量原稳态值1∞c 的百分数来表示。

控制系统的品质指标参数一、引言控制系统作为现代工业和社会各领域中的核心技术，其性能指标直接影响着整个系统的运行效果。

为了衡量控制系统的性能，我们需要设定一些品质指标参数。

这些参数可以帮助我们更准确地评估控制系统在不同条件下的表现，从而为优化控制系统提供依据。

本文将介绍控制系统的品质指标参数，并分析其重要性。

二、控制系统的品质指标参数控制系统的品质指标参数主要包括响应特性、稳态误差、动态误差、鲁棒性、可靠性等。

1.响应特性：响应特性指标主要包括上升时间、峰值时间、调节时间和超调量。

这些指标描述了控制系统在输入信号变化时的响应速度和稳定性。

2.稳态误差：稳态误差指标包括稳态误差、最大稳态误差和稳态误差裕度。

它们用来衡量控制系统在稳定状态下，输出信号与期望信号之间的误差。

3.动态误差：动态误差指标包括峰值动态误差、总动态误差和动态误差波动。

这些指标描述了控制系统在输入信号变化时，输出信号与期望信号之间的误差变化情况。

4.鲁棒性：鲁棒性指标包括系统扰动抑制能力和参数变化容忍度。

它们用来评估控制系统在面临外部扰动和参数变化时的稳定性能。

5.可靠性：可靠性指标包括故障容错能力、故障恢复能力和系统寿命。

这些指标反映了控制系统在故障情况下的应对能力和系统运行的持久性。

三、响应特性指标响应特性指标是评估控制系统速度和稳定性的重要参数。

以下是响应特性指标的具体介绍：1.上升时间：上升时间指的是控制系统从初始状态到达预设目标状态所需的时间。

较短的上升时间表示控制系统响应迅速。

2.峰值时间：峰值时间是指控制系统响应达到最大值的时间。

这个指标影响控制系统的响应速度。

3.调节时间：调节时间是指控制系统从初始状态到达稳定状态所需的时间。

较短的调节时间表示控制系统达到稳定状态的速度较快。

4.超调量：超调量是指控制系统在响应过程中，输出信号超过预设目标值的最大幅度。

超调量越小，控制系统的稳定性越好。

四、稳态误差指标稳态误差指标是衡量控制系统在稳定状态下，输出信号与期望信号之间误差的重要参数。

自控实验—二三阶系统动态分析在自控实验中，二、三阶系统动态分析是非常重要的一部分。

通过对系统的动态性能进行分析，可以评估系统的稳定性、响应速度和稳态误差等方面的性能。

本次实验将使用PID控制器对二、三阶系统进行实时控制，并通过实验数据对系统进行动态分析。

首先，我们先了解什么是二、三阶系统。

在控制系统中，系统的阶数表示系统传递函数的阶数，也可以理解为系统动态特性的复杂程度。

二阶系统由两个极点和一个零点组成，三阶系统由三个极点和一个零点组成。

二、三阶系统的动态响应特性与极点位置有关，不同的极点位置对系统的稳定性、响应速度和稳态误差等性能有着不同的影响。

在实验中，我们将使用PID控制器对二、三阶系统进行控制。

PID控制器是一种经典的比例-积分-微分控制器，可以根据误差信号进行调节，通过调整比例系数、积分时间和微分时间来控制系统的响应特性。

实验中，我们将根据二、三阶系统的实时数据进行PID参数调整，以达到控制系统的稳定和快速响应的目的。

在进行实验前，我们首先需要对二、三阶系统进行建模。

二、三阶系统的传递函数通常表示为：二阶系统：G(s) = K / (s^2 + 2ξω_ns + ω_n^2)三阶系统：G(s) = K / (s^3 + 3ξω_ns^2 + 3ω_n^2s + ω_n^3)其中，K表示系统的增益，ξ表示系统的阻尼比，ω_n表示系统的自然频率。

通过实验数据的统计和分析，我们可以估计出系统的K、ξ和ω_n的值，并据此进行PID参数的调整。

接下来，我们进行实验。

我们首先将PID控制器的参数设为初始值，然后对系统进行实时控制，并记录系统输出的数据。

通过对这些数据进行分析，我们可以得到系统的稳态误差、响应时间和超调量等性能指标。

对于二阶系统，我们将分析以下几个方面的性能：1.稳态误差：通过比较实际输出值与目标值之间的差异，可以得到系统的稳态误差。

常见的稳态误差有零稳态误差、常数稳态误差和比例稳态误差等。

介绍控制系统的性能指标控制系统的性能指标是用来评价控制系统的表现和效果的重要指标。

在设计和开发控制系统时，了解和掌握这些性能指标对于提高系统的效率和性能非常重要。

本文将介绍控制系统的三个主要性能指标：精度、响应时间和稳定性。

精度精度是控制系统的一个重要指标，用来评估系统的输出与期望值之间的差异。

在控制系统中，我们希望系统的输出能够尽可能接近期望值，而精度就是衡量这种接近程度的度量。

通常，精度是通过计算系统的误差来衡量的。

误差是系统输出与期望值之间的差异，可以表示为一个数值或一个百分比。

较小的误差意味着系统的输出与期望值之间的差异较小，即精度较高。

响应时间响应时间是指控制系统从接收到输入信号到产生相应输出信号的时间间隔。

它反映了系统对于输入变化的灵敏度和快速反应的能力。

在控制系统中，响应时间的短暂与否对于控制效果和性能非常重要。

一个具有较短响应时间的控制系统可以更快地对输入变化做出反应，从而使系统更加稳定和可靠。

稳定性稳定性是指控制系统在面对外部扰动时能够保持输出的稳定性和可控性。

在控制系统中，我们希望系统的输出能够保持在期望范围内，而不会出现过大的波动或不稳定的情况。

稳定性可以通过控制系统的传递函数和频率响应来进行评估。

一个稳定的控制系统将产生平稳且可控的输出，而不会受到外部扰动的影响。

性能指标的关系精度、响应时间和稳定性在控制系统中密切相关，彼此影响。

精度和稳定性是控制系统的基本要求，而响应时间则是在满足精度和稳定性的前提下，对控制系统性能进行优化的重要考虑因素。

在设计和开发控制系统时，需要综合考虑这三个性能指标。

如果一个控制系统的精度较高但响应时间较长，那么系统的实时性和灵敏度可能会受到影响；如果一个控制系统的响应时间很短但稳定性较差，那么系统的输出可能会不稳定或发生超调。

因此，为了实现优秀的控制系统性能，需要在精度、响应时间和稳定性之间找到一个平衡点。

这就需要设计者在控制系统开发过程中合理选择和调整控制器参数、采用合适的控制策略以及优化系统的结构和组件。

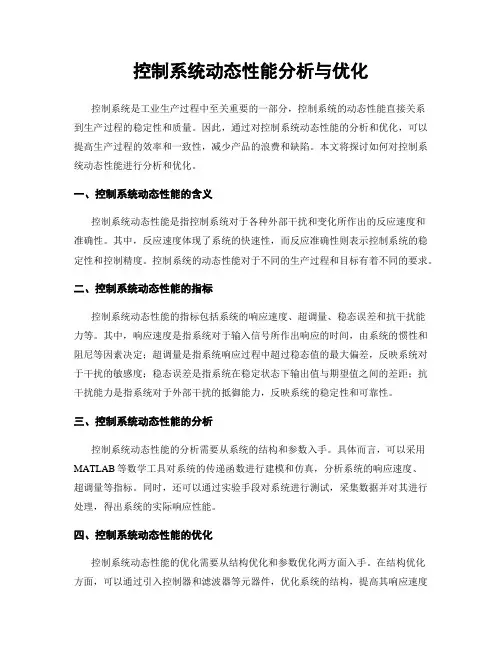

控制系统动态性能分析与优化控制系统是工业生产过程中至关重要的一部分，控制系统的动态性能直接关系到生产过程的稳定性和质量。

因此，通过对控制系统动态性能的分析和优化，可以提高生产过程的效率和一致性，减少产品的浪费和缺陷。

本文将探讨如何对控制系统动态性能进行分析和优化。

一、控制系统动态性能的含义控制系统动态性能是指控制系统对于各种外部干扰和变化所作出的反应速度和准确性。

其中，反应速度体现了系统的快速性，而反应准确性则表示控制系统的稳定性和控制精度。

控制系统的动态性能对于不同的生产过程和目标有着不同的要求。

二、控制系统动态性能的指标控制系统动态性能的指标包括系统的响应速度、超调量、稳态误差和抗干扰能力等。

其中，响应速度是指系统对于输入信号所作出响应的时间，由系统的惯性和阻尼等因素决定；超调量是指系统响应过程中超过稳态值的最大偏差，反映系统对于干扰的敏感度；稳态误差是指系统在稳定状态下输出值与期望值之间的差距；抗干扰能力是指系统对于外部干扰的抵御能力，反映系统的稳定性和可靠性。

三、控制系统动态性能的分析控制系统动态性能的分析需要从系统的结构和参数入手。

具体而言，可以采用MATLAB等数学工具对系统的传递函数进行建模和仿真，分析系统的响应速度、超调量等指标。

同时，还可以通过实验手段对系统进行测试，采集数据并对其进行处理，得出系统的实际响应性能。

四、控制系统动态性能的优化控制系统动态性能的优化需要从结构优化和参数优化两方面入手。

在结构优化方面，可以通过引入控制器和滤波器等元器件，优化系统的结构，提高其响应速度和准确性。

在参数优化方面，可以通过对系统的参数进行调节和优化，提高其超调量、稳态误差和抗干扰能力等指标。

在具体操作中，可以采用自整定PID控制器等自适应控制策略，通过不断调整控制器的参数，使系统达到更优的动态性能。

此外，还可以通过加入前馈控制、模型预测控制等高级控制方式，提高系统的追踪能力和控制精度。

总之，控制系统动态性能对于生产过程的稳定性和效率具有关键影响。

控制系统的动态性能指标自动控制系统的动态性能指标包括： ⒈跟随性能指标 ⒉抗扰性能指标下面分别介绍这两项性能指标。

O ±5%（或±2%）)(t C ∞C ∞-C C max maxC ∞C 0tt r t s图1 典型阶跃响应曲线和跟随性能指标1. 跟随性能指标：在给定信号或参考输入信号的作用下，系统输出量的变化情况可用跟随性能指标来描述。

常用的阶跃响应跟随性能指标有— 上升时间tr从系统图加阶跃给定信号开始到响应第一次达到稳态值所经过的时间，它表征动态响应的快速性。

— 超调量与峰值时间p t在阶跃响应过程中，时间超过r t 以后，输出量有可能继续升高，到达最大值m ax C 以后回落。

m ax C 和稳态值∞C 之间的差与稳态值的比称为超调量，常用百分数表示，即%100max ⨯-=∞∞C C C σ超调量反映系统的相对稳定性。

超调量越小，相对稳定性越好。

系统阶跃响应从零开始，到达最大值m ax C 所经历的时间p t ，称为峰值时间p t 。

— 调节时间ts调节时间又称为过渡过程时间，它衡量整个输出量调节过程的快慢。

理论上线性系统的输出过渡过程要到∞=t 时才结束，但实际上由于存在各种非线性因素，过渡过程到一定时间就终止了。

为了在线性系统阶跃响应曲线上表示调节时间，认为响应进入稳态值附近一个小的误差带内（可取%5±或%2±）并不再出来时，系统的过渡过程就结束了。

将响应进入并不再超出该误差带所需要的时间定义为调节时间。

调节时间既反映了系统响应的快速性，也能反映系统的稳定性。

maxC ∆1∞C 2∞C ±5%（或±2%）CNNOtt mt vC b图2 突加扰动的动态过程和抗扰性能指标2. 突加阶跃扰动时抗扰性能指标控制系统稳定运行中，突然施加一个使输出量降低的阶跃扰动量以后，输出量由降低到恢复到新的稳态的过渡过程是系统典型的抗扰动过程，如图2所示。

自动控制系统的性能评估指标自动控制系统是现代工业中的重要组成部分，它通过采集传感器信息并对其进行处理，从而实现对工业过程的控制。

然而，为了确保系统的有效运行，必须对自动控制系统的性能进行评估。

本文将探讨自动控制系统性能评估的指标，并对其进行详细说明。

一、稳定性稳定性是自动控制系统的基本要求之一。

它指的是系统在给定输入和负载变化的情况下，输出是否能够保持在期望值附近的能力。

稳定性评估指标包括：1. 稳态误差：系统输出与期望值之间的差异，常用于评估系统的准确性。

较小的稳态误差意味着系统的响应更为精确。

2. 收敛速度：系统从输入发生变化到输出稳定在期望值附近所需要的时间。

较快的收敛速度表示系统的响应更迅速。

二、动态性能除了稳定性外，自动控制系统的动态性能也是评估的关键指标之一。

它指的是系统对输入变化的响应速度和质量。

常见的动态性能评估指标包括：1. 响应时间：系统从输入变化到输出稳定在期望值附近所需的时间。

响应时间越短，系统响应越迅速。

2. 超调量：系统在响应过程中超过期望值的最大偏差。

较小的超调量表示系统的稳定性和准确性更高。

3. 阻尼比：描述系统振荡过程中阻尼能力的比例。

较高的阻尼比意味着系统的振荡减幅更快，响应更稳定。

三、鲁棒性鲁棒性是指自动控制系统对外界扰动或不确定性的抵抗能力。

评估鲁棒性的指标包括：1. 灵敏度：描述系统输出响应对参数变化的敏感程度。

较低的灵敏度表示系统对参数变化的抵抗能力更强。

2. 频率响应：描述系统对输入信号频率的响应特性。

较宽的频率响应范围意味着系统对不同频率的输入信号能够做出较好的响应。

四、可扩展性自动控制系统通常需要面对不同规模和复杂度的应用场景，因此可扩展性也是评估的重要指标之一。

可扩展性评估主要考虑以下因素：1. 系统规模：系统能够同时控制的设备数量或处理的数据量。

较大的系统规模意味着系统可以适应更大范围的应用场景。

2. 网络拓扑：系统中各个部分之间的连接方式。
