DLP(Digital Light Processing)投影仪是一种利用数字反射技
术来显示图像的投影设备。
它由以下几个主要部分组成:
1. 光源:DLP投影仪通常使用高亮度的灯泡或氙气灯作为光源。
它产生强烈的光束用于投影。
2. 显示芯片:DLP投影仪使用一块称为Digital Micromirror Device(DMD)的芯片来显示图像。
DMD芯片上有数百万个
微镜,每个微镜都可以独立倾斜来反射或不反射光线。
3. 运算芯片:DLP投影仪还包含一个运算芯片,负责接收输
入信号,并根据图像信号控制DMD芯片上的微镜倾斜角度。
每个微镜的倾斜决定了光线反射的位置。
4. 投影透镜:通过投影透镜,反射的光线从DMD芯片传递到
投影屏幕上形成图像。
透镜也用于调整和聚焦光线,确保最佳的投影效果。
在工作过程中,DLP投影仪的运算芯片将输入的图像信号转
换为微镜的倾斜角度控制信号。
这些信号通过微镜的倾斜与否,决定了光线是反射还是不反射。
通过快速控制微镜的倾斜角度,DLP投影仪可以精确地控制每个像素的亮度和颜色。
使用DLP技术的投影仪具有高亮度、高对比度和高色彩饱和度的特点。
此外,由于DLP芯片上的微镜非常小,因此DLP 投影仪可以实现更高的分辨率和更高的图像质量。
dlp投影仪原理一、DLP投影仪的工作原理DLP(数码光学投影技术)投影仪采用数字式图像显示技术,使用數位微鏡,將源自不同的多個單元投影成一個完整的顯示影像。
它是利用一個反射的微鏡陣列來輸出圖像,通過對微鏡陣列的控制,可以控制光的反射或者不反射,來實現對圖像的顯示。
二、DLP投影仪的构成DLP投影仪由三个主要部分组成:光源、微镜芯片和色轮。
光源发出光,通过透镜被聚焦到微镜芯片上。
微镜芯片由数以万计的微小镜面组成,每个镜面相当于一颗像素。
色轮接在光源和微镜芯片之间,它由不同颜色的滤光片构成,旋转时可以快速切换不同的颜色。
三、DLP投影仪的工作过程当光通过色轮后,会照射到微镜芯片的镜面上。
任何反射到屏幕上的光通过透镜再次聚焦,形成图像。
微镜芯片上的镜面可以根据输入信号的控制进行反射或者不反射。
当给定的镜面被控制为反射时,对应的像素会亮起;当镜面不反射时,对应的像素则黑暗。
通过控制微镜芯片上每一个镜面的反射情况,可以形成完整的图像。
四、DLP投影仪的优势DLP投影仪具有以下优势:1. 高画质:DLP技术可以提供高对比度、高亮度和鲜明的颜色,使投影图像更加清晰和逼真。
2. 高可靠性:DLP投影仪使用的微镜芯片具有长寿命和高度可靠性。
3. 显示灵活性:DLP投影仪可以投影在不同尺寸和各种表面上,适用于不同场合和需求。
4. 响应速度快:DLP投影仪的反应速度非常快,适用于动态视频和游戏等场景。
五、总结DLP投影仪利用数字式投影技术,通过控制数万个微小镜面的反射来显示图像。
它具有高画质、高可靠性和灵活性等优势,适用于各种场合的投影需求。
DLP投影机的原理、分类、特点DLP投影机的原理DLP投影机,以DMD数字微反射器作为光阀成像器件,一块DMD上共有1024768个小反射镜,以1024768分辨率为例。
每个镜子代表一个像素,每一个小反射镜都具有独立控制光线的开关能力。
小反射镜反射光线的角度受视频信号控制,视频信号受数字光处理器DLP调制,把视频信号调制成等幅的脉宽调制信号,用脉冲宽度大小来控制小反射镜开、关光路的时间,屏幕上发生不同亮度的灰度等级图像。
DMD 投影机根据反射镜片的多少可以分为单片式,双片式和三片式。
以单片式为例,DLP能够发生色彩是由于放在光源路径上的色轮(由红、绿、蓝群组成)光源发出的光通过会聚透镜到黑色滤色片产生RGB三基色,包括不可胜数微镜的DMD芯片,将光源发出的光通过快速转动的红、绿、蓝过滤器投射到一个镶有微镜面阵列的微芯片DMD外表,这些微镜面以每秒5000次的速度转动,反射入射光,经由整形透镜后通过镜头投射出画面。
所有文字图象就是经过这块板发生一个数字信号,一个DLP电脑板由模数解码器、内存芯片、一个影象处置器及几个数字信号处置器(DSP组成。
经过处置,数字信号转到DLP系统的心脏--DMD而光束通过一高速旋转的三色透镜后,被投射在DMD上,然后通过光学透镜投射在大屏幕上完成图像投影。
DLP投影机的分类DLP译作数字光处理器。
一个DLP电脑板由模数解码器、内存芯片、一个影象处置器及几个数字信号处置器(DSP组成,DLP以DMD数字微反射器作为光阀成像器件。
所有文字图象就是经过这块板发生一个数字信号,经过处置,数字信号转到DLP系统的心脏--DMD而光束通过一高速旋转的三色透镜后,被投射在DMD上,然后通过光学透镜投射在大屏幕上完成图像投影。
现在就为你介绍关于DLP投影机的分类:1.单片DMD机(主要应用在便携式投影产品)2.两片DMD机(应用于大型拼接显示墙)3.三片DMD机(应用于超高亮度投影机)。
DLP投影技术介绍
DLP(Digital Light Processing)投影技术,又称Digital Micromirror Device(DMD)技术,是一种投影显示技术,由德州仪器(TI)公司于1987年推出,它是一种比较先进的投影技术,能够快速、准确地将数字信号输出到投影屏幕上。
DLP投影技术可以大大提高投影效果和画质,使得投影技术具备多种良好的特性,能够满足不同场景和不同应用的不同需求,从而成为当今投影技术的主流技术。
1、高亮度:DLP技术使用了一种叫做“Xenon Light Source”(Xenon光源)的高亮度光源,能够把灯光转换为电脉冲,从而实现高亮度,其高亮度甚至可以达到1500流明,这在一定程度上可以节省电能;
2、高分辨率:DLP投影技术比较常用的都是1080P规格,其显示器分辨率比较高,投影出来的画质效果比较清晰,几乎可以说是拥有高清画质;
3、低噪音:DLP技术采用安静的冷光源,投影出的投影作品拥有安静的体验,可以做到不影响其他人的感受;。

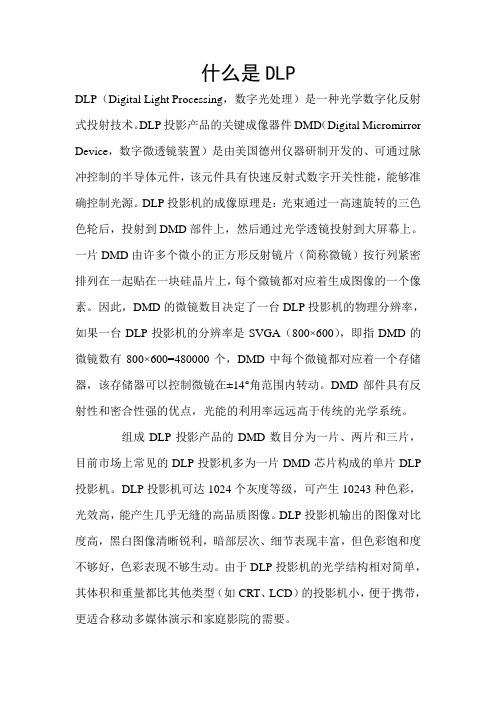

什么是DLPDLP(Digital Light Processing,数字光处理)是一种光学数字化反射式投射技术。
DLP投影产品的关键成像器件DMD(Digital Micromirror Device,数字微透镜装置)是由美国德州仪器研制开发的、可通过脉冲控制的半导体元件,该元件具有快速反射式数字开关性能,能够准确控制光源。
DLP投影机的成像原理是:光束通过一高速旋转的三色色轮后,投射到DMD部件上,然后通过光学透镜投射到大屏幕上。
一片DMD由许多个微小的正方形反射镜片(简称微镜)按行列紧密排列在一起贴在一块硅晶片上,每个微镜都对应着生成图像的一个像素。
因此,DMD的微镜数目决定了一台DLP投影机的物理分辨率,如果一台DLP投影机的分辨率是SVGA(800×600),即指DMD的微镜数有800×600=480000个,DMD中每个微镜都对应着一个存储器,该存储器可以控制微镜在±14°角范围内转动。
DMD部件具有反射性和密合性强的优点,光能的利用率远远高于传统的光学系统。
组成DLP投影产品的DMD数目分为一片、两片和三片,目前市场上常见的DLP投影机多为一片DMD芯片构成的单片DLP 投影机。
DLP投影机可达1024个灰度等级,可产生10243种色彩,光效高,能产生几乎无缝的高品质图像。
DLP投影机输出的图像对比度高,黑白图像清晰锐利,暗部层次、细节表现丰富,但色彩饱和度不够好,色彩表现不够生动。
由于DLP投影机的光学结构相对简单,其体积和重量都比其他类型(如CRT、LCD)的投影机小,便于携带,更适合移动多媒体演示和家庭影院的需要。
目前单片DMD的DLP投影机光输出可达1500ANSI流明,三片DMD的DLP投影机光输出可达12000ANSI流明,对比度为高达1000∶1,并完全兼容720线和1080线高清晰数字信号,显示画面最大可达6米×15.4米。
DLP投影介绍文档目录一、简介 (3)二、优势 (3)三、应用 (4)四、潜在问题 (5)五、分类 (6)一、简介DLP(Digital Light Procession)即数字光处理,T1(美国德州仪器)公司开发的数字微镜元件DMD(Digital Micromirror Device)是数字光学处理过程的主要关键处理元件。
其工作原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜,通过Rod(光棒)将光均匀化,经过处理后的光通过一个色轮(Color Wheel),将光分成RGB三色(或者RGBW等更多色),经过BSV液晶拼接技术镜片过滤光线后,再将色彩由透镜投射在DMD芯片上,最后反射经过投影镜头在投影屏幕上成像。
二、优势1、亮度高许多观众经常会希望在观看投影时保持亮度或打开窗帘,与传统投影机相比,DLP投影机将更多的光线打到屏幕上,这也有赖于DLP本身的技术特点。
DMD 的强反射表面通过消除光路上的障碍以及将更多的光线反射到屏幕上,而最大化地利用了投影机的光源。
DLP技术依据图像的内容对图像进行反射,DLP的光源有两种工作方式,一种是通过一个透镜打到屏幕上,另一种是直接进入一个吸光器。
更为有利的是,基于DLP技术的投影机的亮度是随着分辨率的增加而增加的。
在如XGA和SXGA等更高分辨率的情况下,DMD提供更多的反射面积,如此一来就可以更为有效地利用灯光的亮度。
2、图象逼真自然DLP不仅仅是简单地投影图像,它还对它们进行了复制。
在它的处理过程中,首先将源图像数字化为8到10位每色的灰度图像。
然后,这些二进制图像输入进DMD,在那里它们与来自光源并经过仔细过滤的彩色光相结合。
这些图像离开DMD后就成像到屏幕上,保持了源图像所有的光亮和微妙之处。
DLP独一无二的色彩过滤过程控制了投影图像的色彩纯度,此技术的数字化控制支持无限次的色彩复制,并确保了原始图像栩栩如生地再现。
随着其它显示技术及摄影技术的出现,DLP使得那些无生命的图像拥有了逼真的色彩。
DLP技术及产品概述总结
DLP(digital light processing,数字光处理技术)是一种利用由
半导体投影器发出的可调光强度的短暂光闪发射出设计图案图像的一项技术,它运用一种 micro-electromechanical system (MEMs,微电子机械
系统)放大器在发射窗口上实现控制,使出光点才能被投向投影仪的投影面,从而可以将投影仪的投射亮度降低,增加投影仪的体积,节省能源,
并有效的延长投影仪的使用寿命。
DLP数字技术基于发射连续光栅图案的原理,其中一种投影技术称为DLP投影,它以微型电子机械系统(MEMS)技术为基础,通过利用一种光
学反射技术,将光学发射与接收发生变化,以达到投影画面的控制目的。
DLP技术可以用来实现单次或多次投射,比如用来制造三维图形和多
层3D立体图形,生成图案,也可以用来显示高清晰度的图像,多色投射,多种影音效果等等。
由于DLP技术将光投射技术与工艺和电控技术完美结合,使得投影仪能够更加轻巧,安装简易,节能省电,操作更简单。
从技术角度讲,DLP技术是一种非常先进的投影技术,它将投影技术
和照明技术融合在一起,以此来节省能源,减少报废投影仪的比率。
从市场角度来看,DLP技术已经成为业界知名的投影技术,它具有精
度高。
dlp投影机原理
DLP(Digital Light Processing)投影机是一种采用数字光处理
技术的投影设备。
其原理是利用微型数字微镜上的微小微镜阵列,通过调节微镜的倾斜角度来改变光线的传播路径,从而实现对图像的投射。
DLP投影机的核心部件是数字微镜芯片,每个芯片上有数百
万个微型反射镜。
这些反射镜可以根据输入的图像信号的亮度信息进行快速倾斜,将光线反射到屏幕上的特定位置。
当图像信号的亮度较高时,反射镜倾斜得更多,光线照射到屏幕上的相应位置就会比较亮。
反之,图像信号的亮度较低时,反射镜倾斜较少,光线照射到屏幕上的相应位置就会比较暗。
该技术利用了人眼的暂留效应,通过快速地在不同位置上投射光线,使得人眼无法感知到光线的闪烁,从而产生连续的图像。
此外,DLP投影机还通过控制反射镜的颜色来实现对彩色图
像的投影。
光源所发出的光线首先通过一个色轮,色轮上有不同颜色的滤光片。
当反射镜倾斜时,光线会被色轮上相应颜色的滤光片过滤,从而实现彩色图像的显示。
总的来说,DLP投影机利用数字微镜芯片上的微小反射镜来
控制光线的传播路径,通过快速倾斜反射镜以及控制反射镜的颜色,实现对图像的投射和显示。
它具有投影亮度高、色彩鲜艳、图像清晰、响应速度快等优点,广泛应用于家庭影院、教育培训、商业演示等领域。
数字光学处理(DLP)技术介绍数字光学处理(DLP)是投影和显示信息的一个革命性的新方法,基于美国Texas仪器公司开发的数字微反射镜器件(DMD)。
数字光学处理:如何工作正如中央处理单元(CPU)是计算机的核心一样,DMD是DLP的基础。
单片、双片以及多片DLP系统被设计出来以满足不同市场的需要(附录A)。
一个DLP为基础的投影系统包括内存及信号处理功能来支持全数字方法。
DLP投影机的其它元素包括一个光源、一个颜色滤波系统、一个冷却系统、照明及投影光学元件。
一个DMD可被简单描述成为一个半导体光开关。
成千上万个微小的方形16x16um镜片,被建造在静随机存取内存(SRAM)上方的铰链结构上而组成DMD(图1)。
每一个镜片可以通断一个象素的光。
铰链结构允许镜片在两个状态之间倾斜,+10度为“开”。
-10度为“关”,当镜片不工作时,它们处于0度“停泊”状态。
根据应用的需要,一个DLP系统可以接收数字或模拟信号。
模拟信号可在DLP的或原设备生产厂家(OEM's)的前端处理中转换为数字信号,任何隔行视频信号通过内插处理被转换成一个全图形帧视频信号。
从此,信号通过DLP视频处理变成先进的红、绿、蓝(RGB)数据,先进的RGB数据然后格式化为全部二进制数据的平面。
一旦视频或图形信号在一种数字格式下,就被送入DMD。
信息的每一个象素按照1:1的比例被直接映射在它自己的镜片上,提供精确的数字控制,如果信号是640x480象素,器件中央的640x480镜片采取动作。
这一区域处的其它镜片将简单的被置于“关”的位置。
图1:一个848x600数字微镜器件。
器件中部反射部分包括508,800个细小的、可倾斜的镜片。
一个玻璃窗口密封和保护镜片。
通过对每一个镜片下的存储单元以二进制平面信号进行电子化寻址,DMD阵列上的每个镜片被以静电方式倾斜为开或关态。
决定每个镜片倾斜在哪个方向上为多长时间的技术被称为脉冲宽度调制(PWM)。
dlp激光投影机原理
激光投影机(Digital Light Processing,简称DLP)是一种投影技术,其原理是利用微型化的数字微镜芯片和激光光源来将图像投射到屏幕上。
在DLP投影机中,激光光源首先发出红、绿、蓝三种颜色的光束。
这些光束经过光学透镜聚焦后,射向数字微镜芯片。
数字微镜芯片包含成千上万个微小的镜面,每个镜面代表一个像素点。
这些镜面可以倾斜,通过倾斜的角度来控制光线的反射方向。
当光束射到数字微镜芯片上时,镜面会根据输入信号的控制倾斜或保持不动。
倾斜的镜面会将光源反射到投影镜头,最终投射到屏幕上。
通过控制每个像素点的反射角度,DLP投影机可以产生不同的颜色和亮度,从而呈现出清晰、真实的图像。
此外,DLP投影机还使用了一个快速旋转的颜色滤光轮。
颜色滤光轮上有红、绿、蓝三种颜色的过滤片,旋转时可以控制不同颜色的光束通过。
当光源通过颜色滤光轮后,光束的颜色会根据滤光片的位置而改变,从而实现彩色图像的投影。
总的来说,DLP激光投影机通过利用微型化的数字微镜芯片和激光光源,结合快速旋转的颜色滤光轮,可以产生高质量、高亮度的彩色图像。
这种投影技术在商业演示、家庭影院和教育等领域得到广泛应用。
DLP投影单元一、产品概述中光学DLP投影单元采用DMD芯片技术,具有丰富的色彩,完美的画面。
含有双灯热耦合、光路设计等多项专利技术,其通用的箱体设计、屏幕尺寸多样化可以满足不同客户的使用需求,沿传的军工生产质量体系确保了产品的高稳定性。
二、产品特点TI极致色彩TM技术:采用TI DMD LVDS DLP最新极致色彩TM技术,表面镀膜炫彩色轮设计,色彩表现力强。
在清晰度、亮度、对比度、色彩还原性、图像均匀性方面均代表行业最高水平。
独特的双灯热耦合专利技术:此技术业内领先,单/双灯可随意切换,具有独特三种工作模式:输出单灯亮度、输出双灯亮度、轮流自动切换,切换方便。
不会出现因机械动作而造成的对焦偏移及响应延迟问题。
独特的光路设计:采用独特高效棱镜聚合技术及光学设计,可显著提高光效率,有效弥补一般棱镜造成的光损失。
独特的“画面备份”功能:可应付灯泡突发性故障,在军事指挥、灾难救援等相关应用中,不会发生画面瞬时消失,不遗漏任何细节。
智能灯泡技术:具有灯泡参数自动存储功能,更换灯泡后自动将亮度、色彩等参数调整到接近替换前的运行值,保持拼接墙亮度/色彩平衡。
3D数字梳状滤波技术:采用3D数字梳状滤波技术,消除动态视频图像边缘锯齿,加强图像边缘细化的动态补偿,图像更加清晰、细腻,达到画面细部及解析度的最佳化,提高更真实流畅的图像画面。
独立六轴光学调整机构:采用独特设计的独立六轴调整装置,独立控制投影机芯上、下、左、右、倾斜、偏转、旋转全方位调整,更容易实现图像几何、光学拼缝的调整。
最新DLP双倍速LVDS芯片:采用最新DLP 双倍速LVDS 芯片,亮度较一般单倍速SDR、DDR 芯片提升20%以上,对比度提升50%以上。
南方视讯机芯采用独家原创的数字CSC (Color Space Control)电路,有效抑制了各画面间三原色的离散,使红绿蓝三基色达到了高度一致。
智能亮度数字调整:采用数字渐平修正电路,避免HOT-Spot(亮斑)效应,从单屏到整屏均实现亮度均匀,使整屏幕亮度均匀保持高度一致。
dlp光机原理DLP光机原理DLP(数字光处理)光机是一种基于数字微镜技术的投影显示设备。
它采用微镜阵列和电子信号控制技术,通过对光的反射和衍射来实现图像的显示。
DLP光机原理是一种利用微镜阵列的光学系统,通过控制微镜的反射角度来调节光的亮度和颜色,从而实现图像的投影。
DLP光机的核心部件是微镜芯片。
微镜芯片上有数百万个微小的反射镜,每个反射镜都可以独立地倾斜。
当光源照射到微镜芯片上时,每个反射镜可以选择反射光线或者将光线通过,从而控制光的亮度。
通过调节每个反射镜的倾斜角度,DLP光机可以实现每个像素点的亮度和颜色的控制。
DLP光机的图像处理过程可以分为三个步骤:光源发射、微镜芯片反射和投影显示。
首先,光源产生白光,经过色轮的滤光处理后,将光线照射到微镜芯片上。
在微镜芯片上,每个像素点的反射镜根据输入的信号控制倾斜角度,反射或透过光线。
倾斜角度越大,反射的光线越多,亮度越高;倾斜角度越小,透过的光线越多,亮度越低。
最后,经过光学透镜的调整和放大,图像被投影到屏幕上。
DLP光机的优势在于其高亮度和高对比度。
由于每个像素点的亮度可以独立控制,DLP光机可以实现非常高的亮度和深黑色的显示效果,使得图像更加生动逼真。
此外,DLP光机还具有快速刷新率和快速响应时间的特点,可以实现流畅的动态图像显示。
然而,DLP光机也存在一些局限性。
首先,由于微镜芯片上的反射镜数量有限,DLP光机的分辨率受到一定的限制。
其次,DLP光机在处理快速移动的图像时可能会出现彩虹效应,这是由于色轮的滤光处理引起的。
此外,DLP光机的投影距离较短,需要在狭窄的空间内安装和使用。
DLP光机利用微镜芯片的光学系统,通过控制每个像素点的反射镜倾斜角度来实现图像的投影。
它具有高亮度、高对比度和快速响应时间等优势,但也存在分辨率受限和彩虹效应等局限性。
随着技术的不断进步,DLP光机在投影显示领域的应用将会更加广泛。
DLP(Digital Light Processing)数字光处理投影机原理一、 DLP投影机简介DLP投影机是一种反射型投影机,使用DMD(Digital Micromirror Device)数字微镜片器件作为成像源板。
一个DMD单元有50~100万片微镜片聚集在CMOS硅基板上。
一片微镜片表示一个象素,变换速率为1000次/秒,或更快。
每一镜片的尺寸为14µm×14µm(或16µm×16µm),为便于调节其方向与角度,在其下方均设有类似铰链作用的转动装置。
微镜片的转动受控于来自CMOS RAM的数字驱动信号。
当数字信号被写入SRAM时,静电会激活地址电极、镜片和轭板(YOKE)以促使铰链装置转动。
一旦接收到相应信号,镜片倾斜10°,从而使入射光的反射方向改变。
处于投影状态的微镜片被示为“开”,并随来自SRAM的数字信号而倾斜+10°;如显微镜片处于非投影状态,则被示为“关”,并倾斜-10°。
与此同时,“开”状态下被反射出去的入射光通过投影透镜将影像投影到屏幕上;而“关”状态下反射在微镜片上的入射光被光吸收器吸收。
简而言之,DMD的工作原理就是借助微镜装置反射需要的光,同时通过光吸收器吸收不需要的光来实现影像的投影,而其光照方向则是借助静电作用,通过控制微镜片角度来实现的。
通过高变换速率和脉宽调制技术的应用,DMD可以提供1670万种颜色和256段灰度层次,从而确保DLP投影机可投影的活动影像画面色彩艳丽的细腻、自然逼真。
二、单片式与三片式DLP投影机单片式DLP投影系统DLP投影机分单片式和三片式两种。
前者指的是机内安装有一片DMD,而后者则安装了三片DMD。
1、单片DMD式投影机单片DMD式投影机系统设有一彩色转盘,转盘上被分割成红、绿、蓝三个区域。
工作时,该盘高速旋转,借助时分方案(time-sharing formula),光透过此转盘会分为红、绿、蓝三色光,随后再被反射到按时分方案运行的DMD上,最终重现在投影屏幕上的是最多可达1870万种颜色,色彩斑斓的彩色影像。
dlp大屏幕方案在现代科技的推动下,数字投影技术应用得越来越广泛。
dlp大屏幕方案便是其中一种具有突出优势的解决方案。
本文将介绍dlp大屏幕方案的定义、原理、优势及应用领域。
一、dlp大屏幕方案的定义dlp,全称为数字光学投影(Digital Light Processing),是一种以数字方式控制的光学投影技术。
而dlp大屏幕方案,则是一种综合应用dlp技术的解决方案,用于搭建大屏幕显示系统。
二、dlp大屏幕方案的原理dlp大屏幕方案的核心是dlp投影芯片。
dlp投影芯片利用微镜阵列和电子驱动器,通过快速控制微镜的开闭状态,实现对原始图像的分光和复合。
具体而言,它将图像分为红、绿、蓝三个颜色通道,并通过微镜反射不同的颜色光束,再由镜组将光束聚焦成一个完整的图像,最终投射到屏幕上。
三、dlp大屏幕方案的优势1. 高亮度:dlp大屏幕方案的投影亮度可达数千流明,即使在大型空间或强光环境下,也能保证画面的清晰亮度,确保观众获得最佳体验。
2. 高对比度:由于采用了先进的数字光学技术,dlp大屏幕方案能够呈现出鲜明的黑色和清晰的白色,提供更为逼真的图像质量。
3. 高精度:dlp投影芯片的微镜阵列具备高精度的控制能力,能够准确地投射图像,不会出现模糊或失真的情况。
4. 长寿命:相比其他投影技术,dlp大屏幕方案具有更长的使用寿命。
其投影芯片由于无可移动部件,因此减少了机械损耗和灰尘积累的风险,保证了长时间稳定运行。
5. 多功能性:dlp大屏幕方案在投影尺寸、投影位置和投影内容上具有良好的灵活性。
可以根据需求调整投影大小,并且支持前后投影,可适应各种应用场景。
四、dlp大屏幕方案的应用领域1. 商业展示:dlp大屏幕方案广泛应用于商业展示领域,例如产品推广展示、会议演讲、舞台背景等。
其高亮度和高精度的特点使得显示画面更为逼真,吸引观众注意力。
2. 教育培训:在教育培训领域,dlp大屏幕方案可以用于教学投影、学生成果展示等。
DLP是什么什么是DLP
DLP是“Digital Light Procession”的缩写,即为数字光处理,也就是说这种技术要先把影像信号经过数字处理,然后再把光投影出来。
它是基于TI(美国德州仪器)公司开发的数字微镜元件——DMD(Digital Micromirror Device)来完成可视数字信息显⽰的技术。
说得具体点,就是DLP投影技术应⽤了数字微镜晶⽚(DMD)来作为主要关键处理元件以实现数字光学处理过程。
其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜,通过Rod将光均匀化,经过处理后的光通过⼀个⾊轮(Color Wheel),将光分成RGB三⾊(或者RGBW等更多⾊),再将⾊彩由透镜投射在DMD芯⽚上,最后反射经过投影镜头在投影屏幕上成像。
DMD器件是DLP的基础,⼀个DMD可被简单描述成为⼀个半导体光开关,50~130万个微镜⽚聚集在CMOS硅基⽚上。
⼀⽚微镜⽚表⽰⼀个象素,变换速率为1000次/秒,或更快。
每⼀镜⽚的尺⼨为14µm×14µm(或16µm×16µm),为便于调节其⽅向与⾓度,在其下⽅均设有类似铰链作⽤的转动装置。
DLP投影机光学概述DLP(Digital Light Processing)投影技术是一种先进的数字投影技术,通过使用数字微镜或微镜阵列来控制光的反射和透射,实现高分辨率、高亮度、高色彩还原度的图像投影。
DLP投影机采用的DLP芯片是由美国德州仪器(Texas Instruments)公司研发的,是目前应用最广泛的数字投影技术之一1.光源模块DLP投影机的光源通常采用高亮度的汞灯、氙灯或LED灯,这些光源具有高发光效率和长寿命。
光源模块中还包括反射镜和透镜组件,用于将光线聚焦到色彩系统中。
光源的稳定性和寿命对图像的表现有着重要影响,因此选择高质量的光源模块至关重要。
2.色彩系统DLP投影机的色彩系统主要由色轮和色彩校正系统组成。
色轮是一个旋转的圆盘,上面涂有红、绿、蓝等主要颜色的滤光膜。
当光线穿过色轮时,不同颜色的光线会分别投射到DLP芯片上,从而形成彩色的图像。
色彩校正系统用于调节不同颜色的亮度和色度,以保证图像的色彩准确和一致。
3.投影透镜投影透镜是将经过色彩系统处理的光线聚焦到屏幕上的关键组件。
投影透镜的质量决定了投影机的成像清晰度和亮度。
优质的投影透镜具有高透射率、低散射率和良好的色彩校正能力,可以提高图像的表现效果。
4.DLP芯片DLP芯片是DLP投影技术的核心部件,通过成千上万个微小的反射镜来控制光的反射和透射。
每个反射镜对应像素矩阵中的一个像素点,可以根据输入的数字信号来控制反射镜的倾斜角度,从而控制光的亮度和色度。
DLP芯片具有高刷新率、高对比度和高色彩还原度的优势,可以呈现出清晰细腻、色彩饱满的图像。
综上所述,DLP投影机的光学系统是由光源模块、色彩系统、投影透镜和DLP芯片组成的,通过这些组件的协同作用,实现了高质量的数字图像投影。
在选择DLP投影机时,消费者应注意光源的亮度和寿命、色彩系统的准确性、投影透镜的质量和DLP芯片的性能等关键因素,以确保获得最佳的视听体验。
随着技术的不断发展,DLP投影技术在家庭影院、商务演示、教育培训等领域广泛应用,成为了一种受欢迎的数字投影解决方案。
DLP投影机光学概述
DLP(数字光处理)投影技术是一种基于微镜面阵列设备的数字显像技术,它使用微镜片表面的倾斜的微小镜面来控制光的反射,从而实现图像的投影。
DLP投影机光学部分是实现DLP投影技术的核心组件,它由光源、DMD芯片、色轮和透镜组成。
光源是DLP投影机的一个重要组件,一般使用的光源有高压汞灯、金属卤素灯和LED灯。
光源产生的光经过反射镜或透过镜组聚焦,然后通过DMD芯片后的透镜组进一步聚焦,形成光斑,经过调整后射向投影屏幕。
光源的选择会影响到投影机的亮度、色彩还原和使用寿命。
DMD芯片是DLP技术的核心部件,它由数百万个微小镜面阵列组成。
这些微小镜面可以根据输入信号的控制倾斜,通过不同的倾斜角度来调节光的反射方向。
每个微小镜面可以表示一个像素,通过控制每个像素的倾斜角度,DMD芯片可以实现对光的精确控制,从而生成所需的图像。
色轮是DLP投影技术中用于实现彩色投影的元件。
它由不同颜色(通常为红、绿、蓝)的滤光片组成,这些滤光片会旋转在光路中,让不同颜色的光依次通过DMD芯片,从而实现彩色图像的投影。
色轮的旋转速度可以达到几千转每分钟,通过快速切换不同颜色的光,人眼可以感知到连续的彩色图像。
透镜是DLP投影机光学部分的最后一个关键组件,它主要用于摄取光源发出的光线,并将其调整为通过DMD芯片和色轮后所需的光线特性。
透镜的选择会影响到投影机的投影距离、投影画面大小和投影图像的质量。
总体而言,DLP投影机的光学部分通过光源产生的光经过DMD芯片的精确控制,再经过色轮和透镜的调整后,实现图像的投影。
由于DLP技术
具有高亮度、高对比度和良好的色彩还原能力,因此在商业演示、教育培训和家庭影院等领域得到了广泛应用。
