直螺纹套筒连接工艺试验方案

直螺纹套筒连接方案1. 引言直螺纹套筒连接是一种常见的连接方式，广泛应用于机械工程和管道工程中。

本文将介绍直螺纹套筒连接的原理、优点和适用范围，并提供一种可靠的连接方案。

2. 原理直螺纹套筒连接是通过两个直螺纹的互相咬合来实现连接的。

直螺纹由一组平行的切割线组成，螺距固定。

通过旋转两个螺纹体，使它们互相咬合并形成连接。

直螺纹套筒连接具有良好的密封性和承载能力，能够承受一定的轴向和径向载荷。

3. 优点直螺纹套筒连接具有以下几个优点：•可靠性高：由于螺纹咬合，连接具有很高的强度和刚度。

•密封性好：螺纹咬合产生压力，能够实现可靠的密封。

•操作简便：连接和拆卸过程简单、方便。

•适用范围广：适用于高温、高压和高振动环境。

4. 适用范围直螺纹套筒连接适用于许多领域，特别是在机械工程和管道工程中广泛应用。

以下是一些适用范围的例子：•机械工程：适用于机械设备的连接，如轴承、齿轮等。

•管道工程：适用于管道的连接，如液体和气体的输送管道。

•汽车工程：适用于汽车发动机和传动系统的连接。

•航空航天工程：适用于飞机和火箭的连接。

5. 连接方案为了实现可靠的直螺纹套筒连接，以下是一种建议的连接方案：步骤1：准备工作。

确保螺纹套筒和螺纹体表面清洁，并检查是否有划痕或损坏。

步骤2：确定连接方式。

根据具体情况选择内螺纹套筒和外螺纹体的尺寸和材料。

步骤3：对齐螺纹。

将内螺纹套筒和外螺纹体对齐，并确保螺纹齿咬合。

步骤4：旋转连接。

以适当的力旋转内螺纹套筒，将其与外螺纹体咬合并连接。

步骤5：检查连接。

检查连接处是否牢固、密封。

6. 注意事项在使用直螺纹套筒连接时，需要注意以下几点：•螺纹套筒和螺纹体的匹配：确保选择合适的螺纹尺寸和材料，以保证连接的牢固性和密封性。

•连接力的控制：连接时需要控制力度，避免过紧或过松的连接。

•维护和保养：定期检查连接处的状态，如有损坏或松动及时维修。

7. 结论直螺纹套筒连接是一种可靠的连接方式，具有良好的密封性和承载能力。

直螺纹连接工艺实验报告
实验目的：
1.了解直螺纹连接的工艺原理和特点；
2.掌握直螺纹连接的操作步骤；
3.分析直螺纹连接的性能特点。

实验仪器与材料：
1.直螺纹连接工艺设备；
2.直螺纹连接试样；
3.万能试验机；
4.温度计；
5.手套、安全眼镜等个人防护用品。

实验步骤：
1.准备直螺纹连接试样：选择直径适当的试样，切割成一定长度，用
金属锉刀将直螺纹制造出来；
2.选择合适的直螺纹连接工艺设备，根据试样尺寸进行调整；
3.按照设备的操作步骤，进行直螺纹连接操作；
4.在操作过程中，注意使用手套和安全眼镜进行个人防护；
5.连接完成后，使用温度计测量连接处的温度；
6.将连接试样固定在万能试验机上，进行拉伸实验，测试连接的强度。

实验结果与分析：
通过实验操作和测试，得到了直螺纹连接试样在拉伸试验中的强度数据。

通过对数据进行分析，得出以下结论：
1.直螺纹连接的工艺原理是通过螺纹的相互咬合，实现零件的连接；
2.直螺纹连接在操作过程中比较简单且快速；
3.直螺纹连接的优点是连接强度高、可靠性好；
4.直螺纹连接的缺点是连接后无法拆卸，需进行割断。

实验结论：
通过本次实验，我们了解了直螺纹连接的工艺原理和特点，掌握了直螺纹连接的操作步骤，分析了直螺纹连接的性能特点。

实验结果表明，直螺纹连接具有高强度和可靠性的优点，但缺点是无法拆卸。

总的来说，直螺纹连接是一种常用的连接工艺，适用于许多领域。

精心整理一、工程概况本工程为合肥市金雅迪置业有限公司金雅迪大厦，位于合肥市新站实验区胜利路北侧，琅琊山路西侧，施工场地狭小。

分为A、B两个区，A区为地上24层，局部18层，地下一层，建筑面积16135㎡；B区为地上32层，地下二层，建筑面积40180.5㎡；总建筑面积56315.5㎡。

该工程结构梁钢筋采用三级钢筋，三级钢Φ18-Φ25二、6.3。

2为了满足本工程质量及进度要求，由专业单位负责施工：①、本工程将由专业施工单位调派李才星到现场负责。

②、确保现场有专业机械操作工2-4人（有上岗证）钢筋滚压机2台，并根据施工现场要求随时增加，机械及人员以满足施工进度。

③、在施工现场设专职质检员壹个，对所有加工与安装的接头及时检查，并做好记录（统一表格式）；确保工程质量优良（优良率100%）。

④、在施工现场设专职安全员壹名，配合做好安全预防措施，并做好记录。

3、丝头加工机床4、丝头加工注意事项①、钢筋滚压直螺纹丝头端面应垂直于钢筋轴线，不得有饶曲及马蹄形。

②、夹钳上的钢筋伸出长度向里外都直接影响丝头的加工长度，故其伸出端面必须与钢丝轮外端对齐。

③、按要求调定滚丝轮直径和调节板刻线，并夹紧钢筋。

5、螺纹丝头质量控制及检测标准①、外观质量：目测牙形饱满，牙顶宽超过0.75MM秃牙部分累计长度不得大于螺纹周长的1/2。

②、螺纹直径：利用螺纹通止环规进行检查，通规能顺利旋入螺纹并达到旋合长度，止规旋入丝头不超过3P即3个丝（P为螺距）。

③、滚压螺纹长度：按表一螺纹旋合长度+1标准，进行1%抽样检查，并做6、7、个为一批接头数量可扩大到1000个头。

8、加工质量检验方法①、钢筋丝头螺纹中径尺寸的检验应符合通环规则顺利旋入整个有效扣长度，而止环规旋入丝头的深度小于等于3P（P为螺距）。

②、钢筋丝头螺纹的有效旋合长度用专用丝头卡板检测，允差不大于1P。

③、连接套螺纹中径尺寸的检验用止、通塞规。

止塞规旋入深度小于等于3P；通塞规应全部旋入。

直螺纹套筒连接工艺试验报告直螺纹套筒连接工艺试验报告一、施工准备1、材料1）钢筋：HRB400级￠22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。

2）直螺纹连接套：型号BB4 22，规格A32.5mm×55mm，适用品种HRB335、HRB400，连接接头性能等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书。

2、设备1）主要设备：GY-40C-11型钢筋滚轧直螺纹套丝机（功率4KW、电压380V）。

2）其它设备：管钳扳手、力矩扳手、断筋机等。

3、作业条件1）操作人员熟悉《钢筋机械连接通用技术规程（JGJ107-2003）》（2）380V三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接。

机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高，无污染，节省钢材，现场施工方便。

（2）节省电能，（设备功率仅为4KW），不受钢筋可焊性制约。

不受季节影响，不用明火，无水灾和爆炸安全隐患。

（3）连接质量受人为因素影响小，工艺性能良好和接头质量可靠度高等。

三、工艺流程工艺流程如下：现场钢筋母材检验→钢筋端部平头→初选连接参数→直接滚轧螺纹→直螺纹扣丝检验→套筒连接→送检→确定连接参数。

钢筋直螺纹套筒连接施工方案钢筋剥肋滚压直螺纹套筒连接接头施工其工艺原理是：将钢筋待连接部分剥肋后滚压成螺纹，利用连接套筒进行连接，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。

本工程使用钢筋剥肋滚压直螺纹套筒连接的钢筋直径为：16mm、18mm、20mm、22mm、25mm、28mm、32mm以上钢筋。

一、钢筋丝头加工要点（一）工艺流程钢筋端面平头剥肋滚压螺纹丝头质量检验带帽保护丝头质量抽检存放待用操作要点：1.钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其它专用切断设备，但严禁使用气割。

2.剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。

3.丝头质量检验：操作者对加工的丝头进行的质量检验。

4.带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。

5.丝头质量抽检：对自检合格的丝头进行的抽样检验。

6.存放待用：按规格型号及类型进行分类码放。

（二）丝头加工质量控制1.钢筋端头平切。

钢筋端头平切的目的是为了使接头拧紧后能让两个丝头对顶，更好地消除螺纹间隙。

2.用螺纹环规控制螺纹直径大小。

螺纹的直径靠设备本身来保证。

检验方法见下表。

3.用挡铁定位控制丝头长度。

螺纹长度靠挡铁进行保证，加工不同规格的钢筋使用不同长度的挡铁，挡铁侧面打印着其所加工的钢筋规格。

使用方法如下图。

（三）丝头保护加工完的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

二、钢筋连接施工要点（一）工艺流程施工操作要点：钢筋就位：将丝头检验合格的钢筋搬运至待连接处。

接头拧紧：使用工作扳手或管钳等工具将连接接头拧紧，必须达到接头拧紧力矩值。

作标记：对已经拧紧的接头作标记，与未拧紧的接头区分开。

施工检验：对施工完的接头进行的质量检验。

（二）劳动组织工班长一人，负责施工现场的技术要点控制，并监督安全操作。

每组工人2～3 人，应使用工作扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧（锁母型接头除外），接头拧紧力矩不应小于下表的规定。

直螺纹连接工艺试验报告
1.试验材料和设备
试验材料为标准螺纹钢材，试验设备包括万能试验机、拉力计、螺纹连接装置等。

2.试验方法
2.1准备试件：将螺纹钢材切割成不同长度的试件，然后进行清洗，确保试件表面干净。

2.2进行直螺纹连接：使用螺纹连接装置将试件的两端进行连接，保证连接牢固。

2.3进行拉力试验：将连接好的试件放置在万能试验机上，通过拉力计施加不同的拉力，记录拉力和试件的伸长量。

3.试验结果与分析
3.1进行拉力试验时，记录了不同拉力下试件的伸长量和试验所需要的拉力。

3.2绘制拉力与伸长量的曲线图，该曲线图表示了试件在不同拉力下的拉伸性能。

结果显示，随着拉力的增大，试件的伸长量也随之增大，表明直螺纹连接的强度和可靠性。

3.3通过对曲线图的观察，可以确定直螺纹连接的耐载能力。

根据试验结果，可以确保直螺纹连接在一定拉力下具有良好的耐载能力，适用于各种工程结构中的连接需求。

4.结论
通过以上试验，可以得出以下结论：
4.1直螺纹连接工艺可行，可以实现试件的稳定连接。

4.2直螺纹连接具有良好的拉伸性能，能够在一定拉力下保持连接的稳定和可靠。

4.3直螺纹连接适用于各种工程结构中的连接需求，具有广泛的应用前景。

综上所述，直螺纹连接工艺试验结果表明，该连接工艺的可行性和性能良好，适用于各种工程结构中的连接需求。

在实际工程中，应注意选择合适的螺纹连接装置和适当的连接方式，以确保连接的安全和可靠。

直螺纹连接工艺试验直螺纹连接是一种常用的机械连接方式，广泛应用于各个领域。

本文将介绍直螺纹连接工艺试验的相关内容，包括试验目的、试验过程、试验结果和结论等。

一、试验目的直螺纹连接工艺试验的主要目的是评估该连接方式的可靠性和性能，以便在实际应用中选择合适的连接工艺。

通过试验可以了解直螺纹连接的承载能力、疲劳寿命、抗腐蚀性能等。

二、试验过程1. 材料准备：选择适当的直螺纹连接材料，如螺纹钢和螺母。

2. 试验装置搭建：搭建直螺纹连接试验装置，包括螺纹钢和螺母的安装位置、试验载荷的施加方式等。

3. 载荷施加：根据设计要求施加试验载荷，可采用静态或动态载荷。

4. 试验监测：通过应力、应变传感器等装置对螺纹连接进行实时监测，记录试验数据。

5. 试验持续时间：根据试验要求确定试验持续时间，以评估直螺纹连接的耐久性。

6. 试验结束：根据试验结果进行数据分析，并得出结论。

三、试验结果直螺纹连接工艺试验的结果包括以下几个方面：1. 承载能力：通过试验载荷和试验持续时间的监测，可以评估直螺纹连接的承载能力，即其能够承受的最大载荷。

2. 疲劳寿命：通过试验过程中的载荷循环次数统计，可以评估直螺纹连接的疲劳寿命，即其在重复载荷作用下的耐久性能。

3. 抗腐蚀性能：通过试验过程中对直螺纹连接的腐蚀情况进行观察和测量，可以评估其抗腐蚀性能，包括耐酸碱、耐腐蚀介质等。

四、结论根据直螺纹连接工艺试验的结果，可以得出以下结论：1. 直螺纹连接的承载能力符合设计要求，能够满足实际应用中的载荷需求。

2. 直螺纹连接的疲劳寿命较长，能够在长时间的使用中保持连接的稳定性。

3. 直螺纹连接具有一定的抗腐蚀性能，但在特殊环境中可能需要采取额外的防腐措施。

直螺纹连接工艺试验是评估直螺纹连接性能的重要手段。

通过对承载能力、疲劳寿命和抗腐蚀性能的试验评估，可以选择合适的直螺纹连接工艺，并确保连接的可靠性和稳定性。

在实际应用中，需要根据具体情况选择合适的螺纹材料和工艺参数，以确保直螺纹连接的性能满足实际需求。

1.1 《钢筋混凝土用热轧带肋钢筋》GB/ T1499-19981.2 《钢筋混凝土用余热处理钢筋》GB13014-911.3 《钢筋等强度剥肋滚压直螺纹连接技术规程》Q/YJ16-20011.4 《钢筋机械连接通用技术规程》JGJ107-20031.5 《滚轧直螺纹钢筋连接接头》JG163-20041.6 套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB699规定。

1.7 《混凝土结构工程施工工艺标准》ZJQ00-SG-002-20031.8 《建筑施工手册》2.1 技术准备2.1.1 凡参与接头施工的操作工人必须参加技术培训，经考核合格后持证上岗。

2.1.2 做好技术交底。

2.2 材料准备2.2.1 材料的品种规格套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。

2.2.2 质量要求：（1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》GB/T1499-1998和《钢筋混凝土用余热处理钢筋》GB13014-91的要求，有原材质、复式报告和出厂合格证；②钢筋应先调直再下料，并宜用无齿锯切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

（2）套筒与锁母材料质量要求：①套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB699规定。

②成品螺纹套筒应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

2.2.3 主要机具无齿锯、钢筋滚压直螺纹套丝机、普通扳手及量规（牙形规、环规、塞规）。

2.2.4 作业条件：①钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；②钢筋连接用套筒已检查合格，进入现场挂牌码放整齐；③布筋图及施工穿筋顺序等已进行技术交底。

3 施工工艺3.1 钢筋滚压直螺纹连接（钢筋剥肋滚压直螺纹连接）工艺流程。

3.2 操作工艺3.2.1 钢筋滚压直螺纹连接钢筋滚压直螺纹连接，是采用专门的滚压机床对钢筋端部进行滚压，螺纹一次成型。

甘肃再就业建设工程（集团）有限公司白银市人防疏散基地项目施工一标段项目经理部直螺纹连接工艺试验一、.................................... 施工准备二、........................................ 机械连接方法简介三、.................................... 工艺流程四、......................................... 质量标准及质量检验五、...................................... 施工注意事项附：钢筋质量证明书及复试报告、套筒合格证、钢筋连接试验报告及工艺性试验过程照片....................................六、直螺纹套筒连接工艺试验参数 (5)一、施工准备1、材料(1)钢筋：HRB400C级22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。

(2)直螺纹连接套：型号GC22,规格A32.6mm< 55mm适用品种HRB335HRB400 连接接头性能等级为I级，有产品合格证、套筒及套筒原材质量证明书。

2、设备(1)主要设备：GY-40C-11型钢筋滚轧直螺纹套丝机(功率4KW电压380V)(2)其它设备：管钳扳手、力矩扳手、断筋机等。

3、作业条件(1)操作人员熟悉钢筋机械连接通用技术规程(JGJ107-2003)和相关条款。

(2)380V三相交流电源。

(3)套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

(4)操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要的参数有：接头性能等级、咬合丝扣数、最小拧紧力矩。

二、机械连接方法简介1、机械连接。

机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋直螺纹套筒连接方案1.准备工作：首先要确定连接的钢筋直径和长度，并准备好对应尺寸的套筒和螺栓。

2.钢筋加工：将待连接的两根钢筋的两端分别加工成直螺纹。

具体加工方式为使用螺纹机或者手工割切钢筋，并通过螺纹刀将钢筋两端分别加工成直螺纹。

3.套筒安装：将加工好的钢筋分别插入套筒两端，并用手工或者工具将套筒旋紧，保证套筒完全固定在钢筋上。

4.固定螺栓：在套筒外侧，使用定位工具确定螺栓的位置，并将螺栓穿过套筒和钢筋，然后旋紧螺栓，使其达到理想的连接效果。

5.检查和测试：连接完成后，进行检查和测试，确保连接牢固。

可采用拉力试验和钢筋断裂试验等方法进行测试，以验证连接的可靠性和耐力。

1.结构简单：该连接方案只需要使用套筒和螺栓，结构简单明了，易于操作和维护。

2.传力效果好：钢筋直螺纹套筒连接具有良好的传力效果，连接牢固，能够满足工程结构对于强度和刚度的要求。

3.适应性强：钢筋直螺纹套筒连接适用于不同直径和长度的钢筋连接，便于根据具体工程需要进行调整。

4.施工快捷：该连接方式施工简单、快捷，不需要进行打磨、锚固等复杂工序，可大幅提高工程进度。

然而，钢筋直螺纹套筒连接也存在一些缺点：1.施工要求高：钢筋直螺纹套筒连接的施工要求较高，需要确保加工精度和连接质量，否则可能会影响连接的可靠性。

2.潜在的腐蚀问题：套筒和钢筋连接的接触面可能会受到腐蚀的影响，在一些高湿度环境下需要进行防腐措施。

综上所述，钢筋直螺纹套筒连接方案是一种常用的构件连接方式，其具有结构简单、易于操作和连接牢固等优点。

在实际工程应用中，需要根据具体工程情况和设计要求选择合适的连接方式，并严格按照施工规范进行操作，以确保连接的可靠性和安全性。

直螺纹套筒机械连接工艺试验方案编制：复核：审批：******有限公司二〇二一年一月目录一、编制说明 (1)1.1编制依据 (1)1.2编制目的 (1)二、试验工点工程概况 (1)三、施工组织机构及施工准备及 (2)3.1施工组织机构 (2)3.2施工准备 (2)四、机械连接简介 (3)五、工艺流程 (3)六、接头的设计原则和性能等级 (4)七、施工注意事项 (5)八、直螺纹钢筋连接接头制作、安装、检验施工说明 (7)九、安全施工 (10)9.1.安全保证措施 (10)9.2用电安全保护措施 (11)9.3消防措施 (11)十、文明施工 (11)*****************合同段工程总承包部直螺纹套筒机械连接工艺试验方案直螺纹套筒机械连接工艺试验方案一、编制说明1.1编制依据1.***************************两阶段施工图设计；2.钢筋机械连接通用技术规程《JGJ 107-2016》3.钢筋机械连接用套筒《JGT 163-2013》4.普通螺纹公差《GB/T 197-2018》5.普通螺纹尺寸《GB/T 196-2003》6.公路桥涵施工技术规范《JTG/T 3650-2020》1.2编制目的通过本工艺施工方案确定的相关机械连接参数，用于指导全标段内采用直螺纹套筒进行机械连接的钢筋加工施工。

二、试验工点工程概况***************************No1合同段位于河池市巴马县和百色市田东县境内，起讫桩号YK0+000-YK22+000，路线长度22km，其中巴马县境内主线10.57km，田东县境内主线11.43km，连接线9.30km，合同总额24.23亿元。

本工程主线采用双向四车道高速公路标准，设计速度100Km/h，整体式路基标准宽度26m，互通连接线采用II 级公路标准，设计速度60Km/h。

主要施工内容包括路基、桥涵、隧道、路面、交安、绿化工程。

页眉新建衢宁铁路TA1 施工组织设计(方案)报审表工程项目名称:新建衢宁铁路浙江段站前工程施工合同段：QNZJZQ-3标编号：页脚页眉份。

1, 24注：本表一式份，承包单位份监理单位、建设单位各页脚页眉QNZJZQ-3标新建衢宁铁路浙江段直螺纹套筒机械连接工艺试验方案编制：复核：审批：交隧道工程局有限公司衢宁铁路Ⅲ标项目经理部二〇一六年九月页脚页眉目录一、编制说明 (1)1.1编制依据 (1)1.2编制目的 (1)二、试验工点工程概况 (1)三、施工组织机构及施工准备及 (2)3.1施工组织机构 (2)3.2施工准备 (3)四、机械连接简介 (3)五、工艺流程 (4)六、接头的设计原则和性能等级 (4)七、施工注意事项 (5)八、直螺纹钢筋连接接头制作、安装、检验施工说明 (8)九、安全施工 (11)9.1.安全保证措施 (11)9.2用电安全保护措施 (11)9.3消防措施 (11)十、文明施工 (12)页脚页眉页脚页眉直螺纹套筒机械连接工艺试验方案一、编制说明1.1编制依据1.双平3号大桥施工设计图纸《衢宁施（桥）—32》；2.钢筋机械连接通用技术规程《JGJ 107-2010》3.滚轧直螺纹钢筋连接接头《JG 163-2004》4.普通螺纹公差《GB/T 197-2003》5.铁路混凝土工程钢筋机械连接技术暂行规定（铁建设〔2010〕41号）1.2编制目的通过本工艺施工方案确定的相关机械连接参数，用于指导全标段内采用直螺纹套筒进行机械连接的钢筋加工施工。

二、试验工点工程概况双平3号大桥位于浙江省丽水市道太乡，桥址处为山坡，较陡，地势崎岖不平，高差较大，山坡上植被茂盛，多为灌木，无裸露岩石，无居民居住。

小里程桥台位于陡坡上，横向高差较大。

桥址跨越山间谷地，谷地较缓，附近有少量民房。

桥址小里程为一小型发电站双平电站，桥梁位于双平车站内，为三线桥，右侧预留远期车站增建4线条件。

本桥平面位于曲线上，双平车站内，分为1线单线桥和Ⅱ、3线双线桥。

直螺纹钢套筒连接施工方案一、前期准备工作：1.确定施工方案：根据设计图纸和相关规范要求，确定直螺纹钢套筒连接的具体施工方案。

2.准备材料：根据设计要求和施工方案，准备好直螺纹钢套筒、螺纹钢筋、螺纹套筒接头、螺纹套筒接头连接螺母等材料。

3.准备设备：准备好切割机、焊接设备、牵引设备等必要的施工设备。

4.检查施工区域：检查施工区域是否符合施工要求，如有不符合的地方需要进行必要的处理。

二、施工步骤：1.切割螺纹钢筋：根据设计图纸要求和需要连接的钢筋长度，使用切割机将螺纹钢筋切割成适当的长度。

2.清理螺纹钢筋：使用刷子和清洁剂对螺纹钢筋进行清洁，去除油污、灰尘等杂物，确保螺纹钢筋表面干净。

3.套装螺纹套筒接头：将螺纹套筒接头穿入螺纹钢筋上，确保套筒与钢筋之间的螺纹完全匹配。

4.焊接连接：将连接螺母穿入螺纹套筒接头上，并使用焊接设备对螺纹套筒接头与螺纹钢筋进行焊接固定。

5.拉拔测试：使用牵引设备对连接后的螺纹套筒接头进行拉拔测试，确保连接牢固可靠。

6.防腐处理：对焊接好的螺纹钢套筒连接进行防腐处理，以提高其耐久性和防腐性能。

7.验收和记录：对每一道工序进行验收，并进行相应的记录，确保施工质量的可追溯性。

三、安全措施：1.施工现场应设置相应的安全警示标识，落实施工现场安全管理制度。

2.施工人员应佩戴相应的安全防护设备，如安全帽、安全鞋等。

3.施工设备应定期检查和维护，确保其安全可靠。

4.施工现场应保持整洁，确保安全通道畅通无阻。

5.严禁酗酒、吸烟和乱扔杂物等行为，严禁违规操作和违反规定的行为。

四、质量控制：1.严格按照设计图纸和规范要求施工，确保连接的尺寸、位置和质量符合设计要求。

2.施工过程中要保持工艺的规范和统一，确保施工质量的一致性。

3.对焊缝进行质量检查，确保焊接质量符合相关规范要求。

4.对施工过程进行质量记录，发现问题及时处理和整改。

通过以上的施工步骤和安全、质量控制措施，可以确保直螺纹钢套筒连接施工的顺利进行和连接质量的可靠性。

直螺纹套筒连接工艺试验总结引言：直螺纹套筒连接工艺是一种常用的连接方式，广泛应用于机械、汽车等领域。

本文通过试验总结，对直螺纹套筒连接工艺进行分析和评价，旨在提供一种有效的连接工艺方法。

一、试验目的本次试验的主要目的是评估直螺纹套筒连接工艺的可靠性和连接强度，为工程实践提供参考依据。

二、试验设计1. 试验样品：选取不同直径和长度的螺纹套筒作为试验样品。

2. 试验设备：使用扭力扳手、螺纹套筒和螺纹连接装置进行试验。

3. 试验步骤：a. 将螺纹套筒插入螺纹连接装置的孔中。

b. 使用扭力扳手按照预定扭矩旋紧螺纹套筒。

c. 测量连接点的扭矩和轴向力。

d. 重复多次试验，并记录数据。

三、试验结果通过试验数据的统计和分析，可以得出以下结论：1. 直螺纹套筒连接工艺具有较高的可靠性，能够满足一般工程要求。

2. 连接强度随着螺纹套筒长度的增加而增加。

3. 连接强度随着螺纹套筒直径的增加而增加。

4. 使用合适的扭矩可以有效地提高连接强度。

四、优缺点评价1. 优点：a. 直螺纹套筒连接工艺简单易行，不需要复杂的设备和工艺。

b. 连接强度高，能够满足大多数工程要求。

c. 方便拆卸和更换，适用于维修和调试工作。

2. 缺点：a. 螺纹套筒连接需要较大的安装空间，不适用于一些紧凑结构。

b. 对螺纹套筒的尺寸要求较高，需要精确加工和选用合适的材料。

五、应用范围直螺纹套筒连接工艺广泛应用于以下领域：1. 机械制造：用于连接零部件、联轴器和传动装置等。

2. 汽车工程：用于发动机、变速器和底盘等关键部件的连接。

3. 航空航天：用于飞机、火箭和卫星等航空航天器的连接。

六、结论通过试验总结，直螺纹套筒连接工艺是一种可靠、高强度的连接方式。

它具有简单易行、方便拆卸和更换的优点，适用于各种机械、汽车和航空航天应用。

在实际工程中，应根据具体要求选择合适的螺纹套筒尺寸和扭矩，以确保连接的可靠性和稳定性。

总结：本文通过试验总结对直螺纹套筒连接工艺进行了评估和分析。

直螺纹套筒连接工艺试验报告Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT直螺纹连接工艺试验甘肃再就业建设工程（集团）有限公司白银市人防疏散基地项目施工一标段项目经理部目录 (5)................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................ ................................................................一、施工准备1、材料（1）钢筋：HRB4000级22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。

钢筋直螺纹机械连接工艺试验报告一、概述本标段位于宝丰至郏县境内，桩号：SH(3)56+000～SH(3)61+957.6，全长为5.9576km。

标段内共有各类建筑物11座，其中河渠交叉2 座、渠渠交叉1座，左岸排水1座，节制闸1座、退水闸1座。

公路桥4座，生产桥1座。

混凝土及钢筋混凝土14.73万m3、砌石及砂石垫层14.7万m3、钢筋制安6827.3t。

二、试验目地、适用范围通过本次钢筋接头直螺纹机械连接试验，确定钢筋直螺纹机械连接施工工艺及参数。

本次试验确定的连接施工工艺及参数适用于本标段兰河涵洞式渡槽及肖河东沟排水导虹吸钢筋制作安装施工。

三、编制依据1、《钢筋机械连接通用技术规程》JGJ 107-20102、《滚轧直螺纹钢筋连接接头》JG 163-20043、《水工混凝土钢筋施工规范》DL/T5169-2002四、试验准备1、材料（1）钢筋钢筋级别、直径符合设计要求，有出厂证明书及复试报告单。

（2）直螺纹接套直螺纹连接套采用河北献县飞龙机械厂生产的，规格符合设计要求，并附有出厂合格证。

2、设备机具采用HGS-40型钢筋直螺纹滚丝机、砂轮切割机、钢筋扳手、管钳、螺纹环规、塞规等。

3、时间及人员于2012年3月1日（天气：小雨；气温：1-6度），在兰河钢筋加工厂使用HGS-40型钢筋直螺纹滚丝机，分别对螺纹Φ25、Φ28Ⅱ级钢筋进行直螺纹机械连接工艺试验，做试件各3组。

加工钢筋丝头每台设备3人，1人操作设备，2人搬运钢筋。

连接钢筋每组2~3人。

五、技术指标与要求1、钢筋螺纹加工技术指标要求（1）钢筋螺纹加工参数与示意图见下图表：（2）用专用的环规检验钢筋直螺纹丝头的有效长度及螺纹中径，如有不符合质量要求的丝头必须切断重新加工。

（3）目测牙形要饱满，牙顶宽超过0.6mm，秃牙部分不超过一个螺纹周长，螺丝扣长度满足要求为合格。

2、直螺纹钢筋接头的安装质量要求（1）检查数量:每一验收批中应随机抽取10%的接头进行外观检查，抽检的接头应全部合格，如有一个接头不合格，则该验收批的接头应逐个检查，对查出的不合格接头应进行补强。

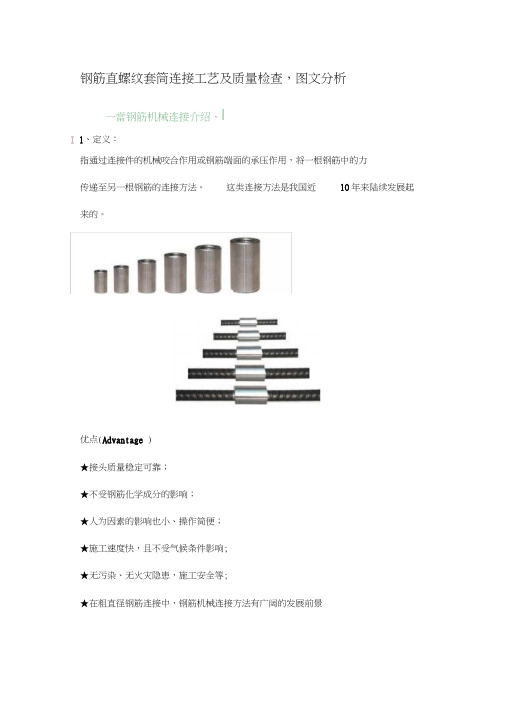

钢筋直螺纹套筒连接工艺及质量检查，图文分析一當钢筋机械连接介绍、II 1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的。

优点(Advantage )★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响;★无污染、无火灾隐患，施工安全等;★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景2、钢筋机械连接在连接区段内接头率的规定（35d):★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内川接头的接头率不应大于25% ,^接头率不应大于50% ,1接头率不受限制；★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用UI级接头，且接头率不应大于50% ；★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；★对直接承受动荷载的结构构件，接头率不应大于50%。

★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。

梁同一根纵筋在同一跨内接头不得多于一个。

3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。

I5雄尖軽总盹方民把拉屋轴虫荒的戎企盖世匸 $ ——推央耗丸战廷丘童註1£ 4出希粕璘挽变卅i 气 提头注★矍陋風矍*i£k fl 检馬杓烈缺雙用I 心提头试科的最大力直僅技率.51 7・咨躱鼻背185合下，牺井屮懾篦焙力朗县莊于o.GJ\时，说卄部门祁时韋直总惮威余密幅越的知找増但慷 出■赛雲贾・| 4、分类：钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥 螺纹套筒和挤压套筒。

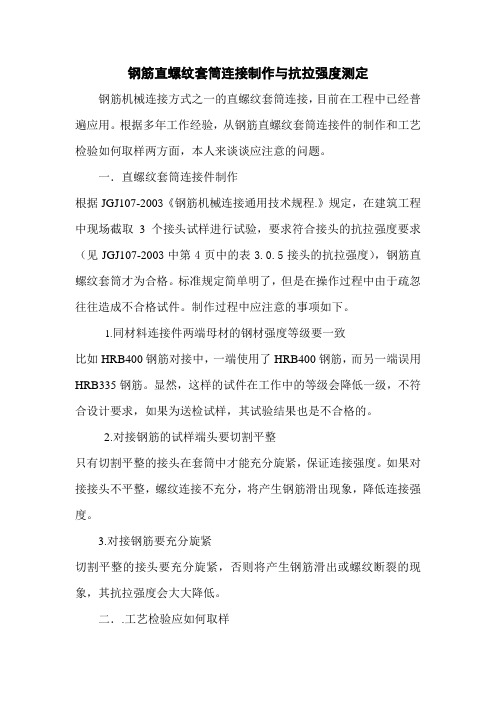

钢筋直螺纹套筒连接制作与抗拉强度测定钢筋机械连接方式之一的直螺纹套筒连接，目前在工程中已经普遍应用。

根据多年工作经验，从钢筋直螺纹套筒连接件的制作和工艺检验如何取样两方面，本人来谈谈应注意的问题。

一．直螺纹套筒连接件制作根据JGJ107-2003《钢筋机械连接通用技术规程.》规定，在建筑工程中现场截取3个接头试样进行试验，要求符合接头的抗拉强度要求（见JGJ107-2003中第4页中的表3.0.5接头的抗拉强度），钢筋直螺纹套筒才为合格。

标准规定简单明了，但是在操作过程中由于疏忽往往造成不合格试件。

制作过程中应注意的事项如下。

1.同材料连接件两端母材的钢材强度等级要一致比如HRB400钢筋对接中，一端使用了HRB400钢筋，而另一端误用HRB335钢筋。

显然，这样的试件在工作中的等级会降低一级，不符合设计要求，如果为送检试样，其试验结果也是不合格的。

2.对接钢筋的试样端头要切割平整只有切割平整的接头在套筒中才能充分旋紧，保证连接强度。

如果对接接头不平整，螺纹连接不充分，将产生钢筋滑出现象，降低连接强度。

3.对接钢筋要充分旋紧切割平整的接头要充分旋紧，否则将产生钢筋滑出或螺纹断裂的现象，其抗拉强度会大大降低。

二．.工艺检验应如何取样为了确保建筑工程的质量，JGJ107-2003《钢筋机械连接通用技术规程.》规定：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求。

1.每种规格钢筋的接头试件不应少于3根。

2.钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋。

3.3根接头试件的抗拉强度均应符合（见JGJ107-2003中第4页中的表3.0.5接头的抗拉强度）的要求；同时对于Ⅰ级接头，试件抗拉强度尚应大于或等于钢筋抗拉强度实测值的0.95倍；对于Ⅱ级接头，应大于0.90倍。

施工单位为了方便，常在同一钢筋上截取6段，两两连接成三个接头进行检验。

严格地说，这种做法不符合随机取样原则。

钢筋直螺纹套筒连接制作与抗拉强度测定--------------知识就是力量-----精品word文档值得下载------知识改变未来----------------钢筋直螺纹套筒连接制作与抗拉强度测定钢筋机械连接方式之一的直螺纹套筒连接，目前在工程中已经普遍应用。

根据多年工作经验，从钢筋直螺纹套筒连接件的制作和工艺检验如何取样两方面，本人来谈谈应注意的问题。

一(直螺纹套筒连接件制作根据JGJ107-2003《钢筋机械连接通用技术规程.》规定，在建筑工程中现场截取3个接头试样进行试验，要求符合接头的抗拉强度要求(见JGJ107-2003中第4页中的表3.0.5接头的抗拉强度)，钢筋直螺纹套筒才为合格。

标准规定简单明了，但是在操作过程中由于疏忽往往造成不合格试件。

制作过程中应注意的事项如下。

1.同材料连接件两端母材的钢材强度等级要一致比如HRB400钢筋对接中，一端使用了HRB400钢筋，而另一端误用HRB335钢筋。

显然，这样的试件在工作中的等级会降低一级，不符合设计要求，如果为送检试样，其试验结果也是不合格的。

2.对接钢筋的试样端头要切割平整只有切割平整的接头在套筒中才能充分旋紧，保证连接强度。

如果对接接头不平整，螺纹连接不充分，将产生钢筋滑出现象，降低连接强度。

3.对接钢筋要充分旋紧切割平整的接头要充分旋紧，否则将产生钢筋滑出或螺纹断裂的现象，其抗拉强度会大大降低。

二(.工艺检验应如何取样--------------知识就是力量-----精品word文档值得下载------知识改变未来--------------------------------------------------------------------------------------------------------------------------------------------- --------------知识就是力量-----精品word文档值得下载------知识改变未来----------------为了确保建筑工程的质量，JGJ107-2003《钢筋机械连接通用技术规程.》规定:钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求。
