高三一轮复习第6课时带电粒子在复合场中的运动巩固练习

专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。

如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。

匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。

下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。

一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。

不计粒子的重力。

(1)求粒子第一次离开电场时的速度。

(2)为使粒子能再次进入电场,求磁感应强度B的最小值。

4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。

一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。

(1)求M点到O点的距离。

课时规范练31带电粒子在复合场中的运动基础对点练1.(感应加速器)(2022安徽宣城期末)无论周围空间是否存在闭合回路,变化的磁场都会在空间激发涡旋状的感应电场,电子感应加速器便应用了这个原理。

电子在环形真空室被加速的示意图如图所示,规定垂直于纸面向外的磁场方向为正,用电子枪将电子沿图示方向注入环形室。

它们在涡旋电场的作用下被加速。

同时在磁场内受到洛伦兹力的作用,沿圆形轨道运动。

下列变化规律的磁场能对注入的电子进行环向加速的是()2.(等离子体发电)下图为等离子体发电机的示意图。

高温燃烧室产生的大量的正、负离子被加速后垂直于磁场方向喷入发电通道的磁场中。

在发电通道中有两块相距为d的平行金属板,两金属板外接电阻R。

若磁场的磁感应强度为B,等离子体进入磁场时的速度为v,系统稳定时发电通道的电阻为r。

则下列表述正确的是()A.上金属板为发电机的负极,电路中电流为BdvRB.下金属板为发电机的正极,电路中电流为BdvR+rC.上金属板为发电机的正极,电路中电流为BdvR+rD.下金属板为发电机的负极,电路中电流为BdvR3.(电磁流量计)有一种污水流量计原理可以简化为如图所示模型:废液内含有大量正、负离子,从直径为d的圆柱形容器右侧流入,左侧流出。

流量值等于单位时间通过横截面的液体的体积。

空间有垂直纸面向里的磁感应强度为B的匀强磁场,下列说法正确的是()A.M点的电势高于N点的电势B.负离子所受洛伦兹力方向竖直向下C.MN两点间的电势差与废液的流量值成正比D.MN两点间的电势差与废液流速成反比4.(霍尔效应)右图为霍尔元件的工作原理示意图,导体的宽度为h、厚度为d,磁感应强度B垂直于霍尔元件的工作面向下,通入图示方向的电流I,CD两侧面会形成电势差U,其,式中比例常数k为霍尔系数,设载流子的大小与磁感应强度B和电流I的关系为U=k IBd电荷量的数值为q,下列说法正确的是()A.霍尔元件是一种重要的电传感器B.C端的电势一定比D端的电势高C.载流子所受静电力的大小F=q UdD.霍尔系数k=1,其中n为导体单位体积内的电荷数nq5.(回旋加速器)右图为一种改进后的回旋加速器示意图,其中盒缝间的加速电场的电场强度大小恒定,且被限制在AC板间,虚线中间不需加电场,如图所示,带电粒子从P0处以速度v0沿电场线方向射入加速电场,经加速后再进入D形盒中的匀强磁场做匀速圆周运动,对这种改进后的回旋加速器,下列说法正确的是()A.加速粒子的最大速度与D形盒的尺寸无关B.带电粒子每运动一周被加速一次C.带电粒子每运动一周P1P2等于P2P3D.加速电场方向需要做周期性的变化6.(多选)(组合场)如图所示,在第二象限内有水平向右的匀强电场,在第一、第四象限内分别存在如图所示的匀强磁场,磁感应强度大小相等。

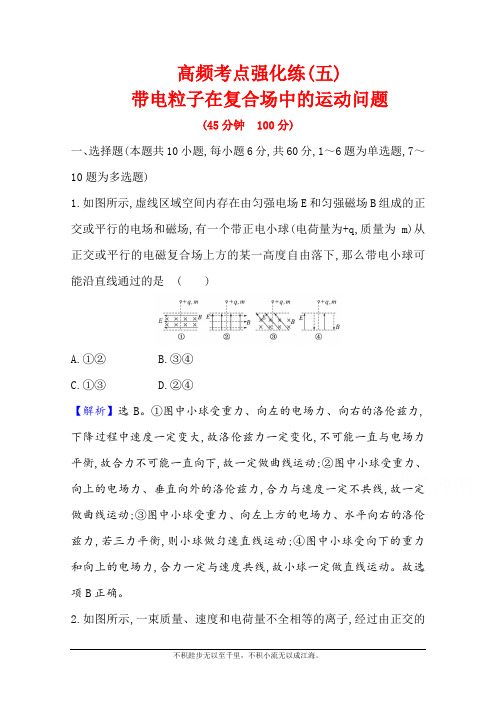

高频考点强化练(五)带电粒子在复合场中的运动问题(45分钟100分)一、选择题(本题共10小题,每小题6分,共60分,1～6题为单选题,7～10题为多选题)1.如图所示,虚线区域空间内存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场,有一个带正电小球(电荷量为+q,质量为m)从正交或平行的电磁复合场上方的某一高度自由落下,那么带电小球可能沿直线通过的是( )A.①②B.③④C.①③D.②④【解析】选B。

①图中小球受重力、向左的电场力、向右的洛伦兹力,下降过程中速度一定变大,故洛伦兹力一定变化,不可能一直与电场力平衡,故合力不可能一直向下,故一定做曲线运动;②图中小球受重力、向上的电场力、垂直向外的洛伦兹力,合力与速度一定不共线,故一定做曲线运动;③图中小球受重力、向左上方的电场力、水平向右的洛伦兹力,若三力平衡,则小球做匀速直线运动;④图中小球受向下的重力和向上的电场力,合力一定与速度共线,故小球一定做直线运动。

故选项B正确。

2.如图所示,一束质量、速度和电荷量不全相等的离子,经过由正交的匀强电场和匀强磁场组成的速度选择器后,进入另一个匀强磁场中并分裂为A、B两束,下列说法正确的是 ( )A.组成A束和B束的离子都带负电B.组成A束和B束的离子质量一定不同C.A束离子的比荷大于B束离子的比荷D.速度选择器中的磁场方向垂直于纸面向外【解析】选C。

由左手定则知,A、B离子均带正电,A错误;两束离子经过同一速度选择器后的速度相同,在偏转磁场中,由R=可知,半径大的离子对应的比荷小,但离子的质量不一定相同,故选项B错误,C正确;速度选择器中的磁场方向应垂直纸面向里,D错误。

3.回旋加速器是加速带电粒子的装置,其核心部分是分别与高频交流电源两极相连接的两个D形金属盒,两盒间的狭缝中形成周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示。

设D形盒半径为R。

专题42 带电粒子在复合场中的运动1．如图所示，左侧两平行金属板上、下水平放置，它们之间的电势差为U、间距为L，其中有匀强磁场；右侧为“梯形”匀强磁场区域ACDH，其中，AH∥CD，. AH=72L0．一束电荷量大小为q、质量不等的带电粒子（不计重力、可视为质点），从小孔S1射入左侧装置，恰能沿水平直线从小孔S2射出，接着粒子垂直于AH、由AH的中点M射入“梯形”区域，最后全部从边界AC射出．若两个区域的磁场方向均垂直于纸面向里、磁感应强度大小均为B，“梯形”宽度. MN=L，忽略电场、磁场的边缘效应及粒子间的相互作用．（1）求出粒子速度的大小；判定粒子的电性（2）这束粒子中，粒子质量最小值和最大值各是多少；【答案】（1）UvBL=正电；（2）22maxqB LmU=，2279minqB LmU=；（2）在“梯形”区域内，粒子做匀速圆周运动，洛伦兹力提供向心力， 由牛顿第二定律得：2v qvB m R =，粒子轨道半径：mv R qB=， 由mv R qB=可知：当粒子质量有最小值时，R 最小，粒子运动轨迹恰与AC 相切（见图甲）； 当粒子质量有最大值时，R 最大，粒子运动轨迹恰过C 点（见图乙）， 甲图中由几何关系得：117sin 534R R L +=，解得：179R L =， 乙图中7tan 534L NC L +=解得NC=L ， 解得：22max qB L m U =，2279min qB L m U=； 【名师点睛】本题主要考查了带电粒子在混合场中运动的问题，要求同学们能正确分析粒子的受力情况，再通过受力情况分析粒子的运动情况，画出运动轨迹图，根据几何知识及平抛运动和圆周运动基本公式解答，难度较大.2．如图所示，匀强磁场B 1垂直水平光滑金属导轨平面向下，垂直导轨放置的导体棒ab 在平行于导轨的外力F 作用下做匀加速直线运动，通过两线圈感应出电压，使电压表示数U 保持不变。

已知变阻器最大阻值为R ，且是定值电阻R 2 的三倍，平行金属板MN 相距为d 。

压轴题06 带电粒子（带电体）在复合场中的运动问题目录一，考向分析 (1)二．题型及要领归纳 (1)热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动 (1)热点题型二 借助分立场区考查磁偏转+电偏转问题 (4)热点题型三 利用粒子加速器考电加速磁偏转问题 (7)热点题型四 带电粒子(带电体)在叠加场作用下的运动 (9)三．压轴题速练 (10)一，考向分析1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现。

2.学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力。

针对性的专题训练，可以提高同学们解决难题、压轴题的信心。

3.复杂的物理问题一定是需要在定性的分析和思考后进行定量运算的，而最终能否解决问题，数理思维能力起着关键作用。

物理教学中有意识地培养学生的数理思维，对学生科学思维的形成具有重要作用。

带电粒子在磁场中的运动正是对学生数理思维的培养与考查的主要问题。

解决本专题的核心要点需要学生熟练掌握下列方法与技巧4.粒子运动的综合型试题大致有两类，一是粒子依次进入不同的有界场区,二是粒子进入复合场与组合场区。

其运动形式有匀变速直线运动、类抛体运动与匀速圆周运动。

涉及受力与运动分析、临界状态分析、运动的合成与分解以及相关的数学知识等。

问题的特征是有些隐含条件需要通过一些几何知识获得,对数学能力的要求较高。

二．题型及要领归纳热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动一．带电粒子在匀强磁场中做匀速圆周运动的解题方法(1)带电粒子在匀强磁场中运动时，要抓住洛伦兹力提供向心力，即：qvB ＝mv 2R 得R ＝mv Bq，T ＝2πm qB ，运动时间公式t ＝θ2πT ，粒子在磁场中的运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题．(2)如果磁场是圆形有界磁场，在找几何关系时要尤其注意带电粒子在匀强磁场中的“四点、六线、三角”．①四点：入射点B、出射点C、轨迹圆心A、入射速度直线与出射速度直线的交点O.①六线：圆弧两端点所在的轨迹半径r、入射速度直线OB和出射速度直线OC、入射点与出射点的连线BC、圆心与两条速度垂线交点的连线AO.①三角：速度偏转角①COD、圆心角①BAC、弦切角①OBC，其中偏转角等于圆心角，也等于弦切角的两倍．二．带电粒子在匀强磁场中做匀速圆周运动的思维线索【例1】（2023春·江苏扬州·高三统考期中）如图所示，垂直于纸面向里的匀强磁场，磁感【例2】（2023春·江苏泰州·高三统考阶段练习）原子核衰变时放出肉眼看不见的射线。

2023届高三物理一轮复习卷10.3 带电粒子在复合场中的运动（本卷共15道题，考试时间：90分钟 满分：100分）一、单选题 (本题共7小题，每题4分，共28分）1．有一束粒子流中有α粒子、β粒子，沿直线经过正交的电场、磁场后，从平行板电容器的中间以速度v 射入极板，若α粒子刚好从极板边缘射出，如图所示，β粒子轨迹未画出，不计粒子重力，以下说法正确的是（ ）A ．α粒子比β粒子的比荷大B ．β粒子也打在平行板电容器下极板上C ．β粒子能穿过平行板电容器D ．β粒子在平行板电容器中运动的时间小于L v 2．如图所示，在半径为R 的圆形（虚线）区域外存在着垂直纸面向外的匀强磁场，在此区域内存在着垂直纸面向里的匀强磁场，磁感应强度的大小都为B 。

某一放射性元素的原子核X 开始时静止于边界上某点，放出一个粒子后变为原子核Y ，衰变后两种粒子的轨迹如图中实线所示，半径大小分别为R 1、R 2，且12R R <，下列说法正确的是（ ）A ．半径为R 2的圆为原子核Y 的轨迹B ．原子核X 释放出的粒子为α粒子C ．原子核Y 与粒子的电荷量之比为R 1：R 2D ．原子核Y 与粒子在磁场中运动的周期一定相同3．质谱仪又称质谱计，是分离和检测不同同位素的仪器。

某质谱仪的原理图如图所示，速度选择器中匀强电场的电场强度大小为E ，匀强磁场的磁感应强度大小为1B ，偏转磁场（匀强磁场）的磁感应强度大小为2B 。

1S 中心处每隔t ∆时间放出一个初速度为零、电荷量为q 的同种粒子，粒子经12S S 、间的加速电场加速后进入速度选择器，恰好能匀速通过速度选择器进入偏转磁场做半径为R 的匀速圆周运动。

粒子重力不计，空气阻力不计。

以下说法正确的是（ ）A ．粒子的质量为122qB B R EB ．12S S 间的电压为212B RE B C ．12S S 间的电压为12B RE B D ．粒子流在偏转磁场中运动时形成的等效电流为1πE B R 4．图甲是回旋加速器的示意图，粒子出口处如图所示．图乙是回旋加速器所用的交变电压随时间的变化规律。

带电粒子在复合场中的运动复习教案经典例题及答案● 知识网络● 高考考点考纲要求：复习指导：本考点是带电粒子在复合场中运动的知识，纵观近年高考题可以看出题型以计算题为主，试题侧重于考查带电粒子在磁场和电场、磁场和重力场以及磁、电、重三场所形成的复合场问题，大多是综合性试题。

通过对近年高考题目的分析可以看出，由于复合场问题综合性较强，覆盖考点较多，在现今的理综试题中是一个热点，2006年的高考出题的概率依然比较大。

● 要点精析☆带电粒子在复合场中运动规律分析：复合场一般包括重力场、电场和磁场，本单元所说的复合场指的是磁场与电场、磁场与重力场，或者是三场合一。

1．三种场力的特点（1）重力的大小为mg，方向竖直向下。

重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。

（2）电场力的大小为qE，方向与电场强度E及带电粒子所带电荷的性质有关。

电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。

（3）洛仑兹力的大小跟速度与磁场方向的夹角有关，当带电粒子的速度与磁场方向平行时f＝0；当带电粒子的速度与磁场方向垂直时f＝Bvq。

洛仑兹力的方向垂直于速度v和磁感应强度B所决定的平面。

无论带电粒子做什么运动，洛仑兹力都不做功。

2．带电粒子在复合场中运动的处理方法．（1）正确分析带电粒子的受力及运动特征是解决问题的前提带电粒子在复合场中做什么运动，取决于带电粒子所受的合外力及其初始状态的速度，因此应把带电粒子的运动情况和受力情况结合起来进行分析。

①当带电粒子在复合场中所受合外力为零时，做匀速直线运动（如速度选择器）。

②当带电粒子所受的重力与电场力等值反向，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动。

③当带电粒子所受的合外力是变力，且与初速度方向不在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程可能由几种不同的运动阶段所组成。

带电粒子在复合场中运动的应用实例1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止在加速电场中被加速，根据动能定理可得关系式qU ＝12m v 2．粒子在磁场中受洛伦兹力偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v 2r由以上两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 22．回旋加速器1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次．3．粒子的最大速度：由q v B ＝mv 2R ，得v ＝BqR m ，粒子获得的最大速度由磁感应强度B 和盒半径R 决定，与加速电压无关．4．粒子在磁场中运动的总时间：粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU ，加速次数n ＝E km qU ，粒子在磁场中运动的总时间t ＝n 2T ＝E km 2qU ·2πm qB ＝πBR 22U .3．速度选择器(如图所示)(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E B .4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如图中的B 是发电机正极．(3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q U L ＝qvB 得两极板间能达到的最大电势差U ＝BLv ．5．电磁流量计工作原理：如图所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下发生偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：qvB ＝qE ＝q U d ，所以v ＝U Bd ，因此液体流量Q ＝Sv ＝πd 24·U Bd ＝πdU 4B ．6．霍尔效应：1. 霍尔效应：应如图，厚度为h ，宽度为d 的导体板放在垂直于它的磁感强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ＇之间会产生电势差，这种现象称为霍尔效应，所产生的电势差称为霍尔电势差，其原理如图所示．实验表明，当磁场不太强时，电势差U 、电流I 和磁感应强度B 的关系为hIB k U ，式中的比例系数k 称为霍尔系数，霍尔效应可解释为外部磁场产生的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛伦兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间会形成稳定的电势差．2．霍尔电压的正负判断及应用（1）金属导体或N型半导体中自由运动的电荷是自由电子，在洛伦兹力作用下侧向移动产生霍尔电压的电荷是电子，不是正电荷，如上图上表面A积累负电荷（自由电子），下表面A＇积累正电荷，形成的霍尔电压．注意：通常出现的错误是用左手定则直接判断出正电荷受力向上，其原因是忽视了相对于磁场运动的电荷是自由电子，而不是正电荷．（2）P型半导体形成电流的多数载流子是空穴（相当于正电荷），在上图中产生的霍尔电压应该是．可见用霍尔效应可以区分P型还是N型半导体．题型一、速度选择器例题1. 如图所示，两平行金属板水平放置，开始开关S合上使平行板电容器带电．板间存在垂直纸面向里的匀强磁场．一个不计重力的带电粒子恰能以水平向右的速度沿直线通过两板．在以下方法中，能使带电粒子仍沿水平直线通过两板的是（）A．将两板的距离增大一倍，同时将磁感应强度增大一倍B．将两板的距离减小一半，同时将磁感应强度增大一倍C．将开关S断开，两板间的正对面积减小一半，同时将板间磁场的磁感应强度减小一半D．将开关S断开，两板间的正对面积减小一半，同时将板间磁场的磁感应强度增大一倍【答案】BD【解析】A、电容器处于通电状态，把两板间距离增大一倍，由U=可知，电Ed场强度变为原来的一半，根据Eq qvB=可知，要使粒子匀速通过，同时将磁感应强度减小一倍，故A 错误；B 、电容器处于通电状态，把两板间距离减小一倍，由U E d=可知，则电场强度增加一倍，根据Eq qvB =可知，要使粒子匀速通过，磁场应该增大一倍，故B 正确；CD 、如果把开关S 断开，根据4U Q k Q E d Cd s πε===，因两极间的电量不变，当两板间的正对面积减小一半，则两极板之间的电场强度增强一倍，因此根据Eq qvB =可知，要使粒子匀速通过，磁场强度增大一倍，故C 错误，D 正确．故选：BD【总结升华】装置是否构成速度选择器使运动电荷匀速直线穿过复合场，取决于电场力与洛伦兹力的大小，即电场、磁场和速度三者之间的关系，与电荷的电性以及比荷无关．跟踪训练：如图所示，充电的两平行金属板间有场强为E 的匀强电场，和方向与电场垂直(垂直纸面向里)的匀强磁场，磁感应强度为B ，构成了速度选择器。

考点规范练36带电粒子在复合场中的运动及实际应用一、单项选择题1.如图所示,一倾角为θ=53°的粗糙绝缘斜面固定在水平面上,在其所在的空间存在竖直向上、大小E=1×102 N/C的匀强电场和垂直于纸面向外、大小B=1×102T的匀强磁场。

现让一质量m=0.4 kg、电荷量q=1×10-2 C的带负电小滑块从斜面上某点由静止释放,小滑块运动1 m后离开斜面。

已知cos 53°=0.6,g取10 m/s2,则以下说法正确的是( )A.离开斜面前小滑块沿斜面做匀加速运动B.小滑块离开斜面时的速度为1.8 m/sC.在离开斜面前的过程中小滑块电势能增加了0.8 JD.在小滑块离开斜面前的过程中摩擦产生的热量为2.2 J2.磁流体发电机的结构简图如图所示。

把平行金属板A、B和电阻R连接,A、B之间有很强的磁场,将一束等离子体(即高温下电离的气体,含有大量正、负带电粒子)以速度v喷入磁场,A、B两板间便产生电压,成为电源的两个电极。

下列推断正确的是( )A.A板为电源的正极B.A、B两板间电压等于电源的电动势C.两板间非静电力对等离子体做功,使电路获得电能D.若增加两极板的正对面积,则电源的电动势会增加3.如图所示的虚线区域内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。

一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域,恰好沿直线由区域右边界的O'点(图中未标出)穿出。

若撤去该区域内的磁场而保留电场不变,另一个同样的粒子b(不计重力)仍以相同初速度由O点射入,从区域右边界穿出,则粒子b( )A.穿出位置一定在O'点下方B.穿出位置一定在O'点上方C.运动时,在电场中的电势能一定减小D.在电场中运动时,动能一定减小4.下图是医用回旋加速器示意图,其核心部分是两个D形金属盒,两金属盒置于匀强磁场中,并分别与高频电源相连。
