2019年高考物理考点突破每日一练(21)变轨和能量结合问题、电磁感应中的综合问题(含解析)

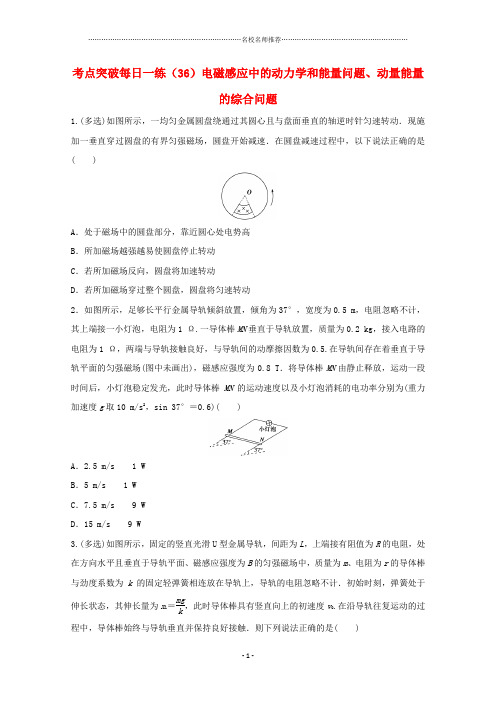

考点突破每日一练（36）电磁感应中的动力学和能量问题、动量能量的综合问题1.(多选)如图所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是( )A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动2．如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN垂直于导轨放置，质量为0.2 kg，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场(图中未画出)，磁感应强度为0.8 T．将导体棒MN由静止释放，运动一段时间后，小灯泡稳定发光，此时导体棒MN的运动速度以及小灯泡消耗的电功率分别为(重力加速度g取10 m/s2，sin 37°＝0.6)( )A．2.5 m/s 1 WB．5 m/s 1 WC．7.5 m/s 9 WD．15 m/s 9 W3.(多选)如图所示，固定的竖直光滑U型金属导轨，间距为L，上端接有阻值为R的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B的匀强磁场中，质量为m、电阻为r的导体棒与劲度系数为k的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x1＝mgk，此时导体棒具有竖直向上的初速度v0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是( )A ．初始时刻导体棒受到的安培力大小F ＝B 2L 2v 0RB ．初始时刻导体棒加速度的大小a ＝2g ＋B 2L 2v 0m (R ＋r )C ．导体棒往复运动，最终将静止，此时弹簧处于压缩状态D ．导体棒从开始运动直到最终静止的过程中，电阻R 上产生的焦耳热Q ＝12mv 20＋2m 2g 2k4.(多选)如图所示，在倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B 的匀强磁场区域．区域Ⅰ的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场边界MN 、PQ 、GH 均平行于斜面底边，MP 、PG 的长度均为L .一个质量为m 、电阻为R 、边长也为L 的正方形导线框，由静止开始沿斜面下滑，下滑过程中ab 边始终与斜面底边平行．t 1时刻ab 边刚越过GH 进入磁场Ⅰ区域，此时导线框恰好以速度v 1做匀速直线运动；t 2时刻ab 边下滑到PQ 与MN 的中间位置，此时导线框又恰好以速度v 2做匀速直线运动．重力加速度为g ，下列说法正确的是( )A ．当ab 边刚越过PQ 时，导线框的加速度大小为a ＝g sin θB ．导线框两次做匀速直线运动的速度之比v 1∶v 2＝4∶1C ．从t 1到t 2的过程中，导线框克服安培力做的功等于机械能的减少量D ．从t 1到t 2的过程中，有m (v 21－v 22)2的机械能转化为电能5.(多选)如图所示，在水平面上有两条光滑的长直平行金属导轨MN 、PQ ，电阻忽略不计，导轨间距离为L ，磁感应强度为B 的匀强磁场垂直于导轨所在平面．质量均为m 的两根金属杆a 、b 放置在导轨上，a 、b 接入电路的电阻均为R .轻质弹簧的左端与b 杆连接，右端固定．开始时a 杆以初速度v 0向静止的b 杆运动，当a 杆向右的速度为v 时，b 杆向右的速度达到最大值v m ，此过程中a 杆产生的焦耳热为Q ，两杆始终垂直于导轨并与导轨接触良好，则b 杆达到最大速度时( )A ．b 杆受到弹簧的弹力为B 2L 2(v －v m )2R B ．a 杆受到的安培力为B 2L 2(v －v m )RC ．a 、b 杆与弹簧组成的系统机械能减少量为QD ．弹簧具有的弹性势能为12mv 20－12mv 2－12mv 2m －2Q 6．如图所示，两位杂技演员（均视为质点）在进行杂技表演，男演员乘秋千从水平位置A 点由静止出发绕O 点下摆．当他向右摆到最低点B 时，恰好与在右方平台末端以v=2.5m/s 速度水平跳出的女演员相遇，且在极短时间内将女演员接住，然后一起绕O 点摆动．已知男、女演员质量之比m 1：m 2=3：2，秋千的质量不计，摆长l=5m ，g=l0m/s 2，求：（1）男演员摆到最低点的速度； （2）两位演员一起运动时所能到达的最大高度。

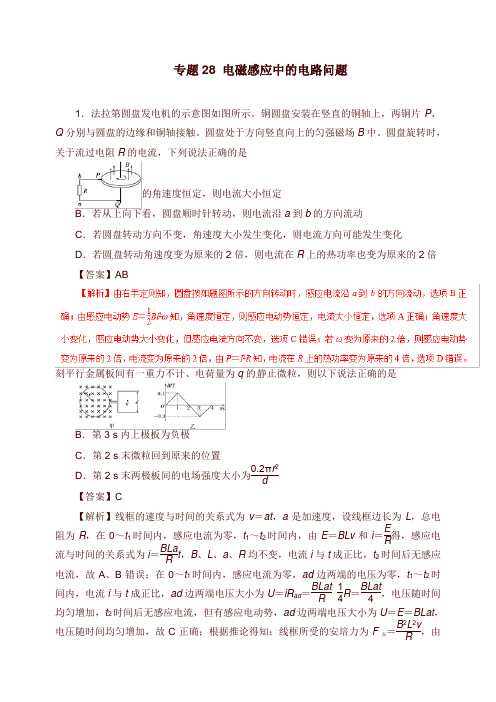

专题28 电磁感应中的电路问题1．法拉第圆盘发电机的示意图如图所示。

铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触。

圆盘处于方向竖直向上的匀强磁场B中。

圆盘旋转时，关于流过电阻R的电流，下列说法正确的是A．若圆盘转动的角速度恒定，则电流大小恒定B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D．若圆盘转动角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍【答案】AB2．半径为r的带缺口刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d且足够宽，如图甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t＝0时刻平行金属板间有一重力不计、电荷量为q的静止微粒，则以下说法正确的是A．第2 s内上极板为正极B．第3 s内上极板为负极C．第2 s末微粒回到原来的位置D．第2 s末两极板间的电场强度大小为0.2πr2d【答案】C【解析】线框的速度与时间的关系式为v＝at，a是加速度，设线框边长为L，总电阻为R，在0～t1时间内，感应电流为零，t1～t2时间内，由E＝BLv和i＝ER得，感应电流与时间的关系式为i＝BLaR t，B、L、a、R均不变，电流i与t成正比，t2时间后无感应电流，故A、B错误；在0～t1时间内，感应电流为零，ad边两端的电压为零，t1～t2时间内，电流i与t成正比，ad边两端电压大小为U＝iR ad＝BLatR×14R＝BLat4，电压随时间均匀增加，t2时间后无感应电流，但有感应电动势，ad边两端电压大小为U＝E＝BLat，电压随时间均匀增加，故C正确；根据推论得知：线框所受的安培力为F安＝B2L2vR，由牛顿第二定律得F－F安＝ma，得F＝B2L2aR t＋ma,0～t1时间内，感应电流为零，F＝ma，为定值，t1～t2时间内，F与t是线性关系，但不过原点，t2时间后无感应电流，F＝ma，为定值，故D错误。

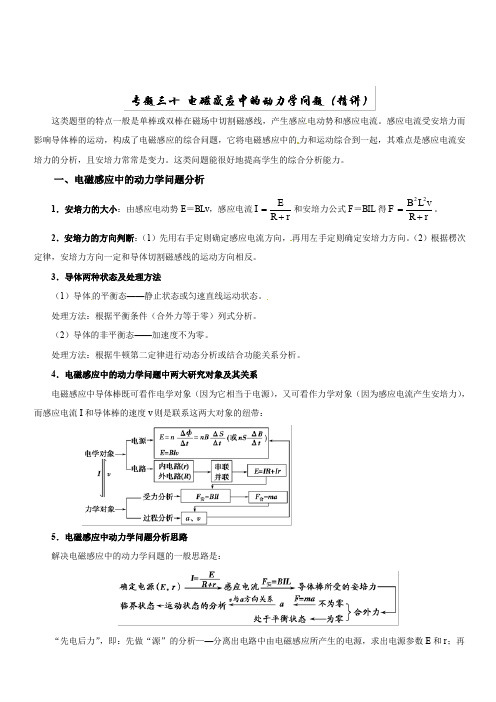

这类题型的特点一般是单棒或双棒在磁场中切割磁感线，产生感应电动势和感应电流。

感应电流受安培力而影响导体棒的运动，构成了电磁感应的综合问题，它将电磁感应中的力和运动综合到一起，其难点是感应电流安培力的分析，且安培力常常是变力。

这类问题能很好地提高学生的综合分析能力。

一、电磁感应中的动力学问题分析1．安培力的大小：由感应电动势E ＝BLv ，感应电流rR EI +=和安培力公式F ＝BIL 得r R v L B F +=22。

2．安培力的方向判断：（1）先用右手定则确定感应电流方向，再用左手定则确定安培力方向。

（2）根据楞次定律，安培力方向一定和导体切割磁感线的运动方向相反。

3．导体两种状态及处理方法（1）导体的平衡态——静止状态或匀速直线运动状态。

处理方法：根据平衡条件（合外力等于零）列式分析。

（2）导体的非平衡态——加速度不为零。

处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析。

4．电磁感应中的动力学问题中两大研究对象及其关系电磁感应中导体棒既可看作电学对象（因为它相当于电源），又可看作力学对象（因为感应电流产生安培力），而感应电流I 和导体棒的速度v 则是联系这两大对象的纽带：5．电磁感应中动力学问题分析思路解决电磁感应中的动力学问题的一般思路是：“先电后力”，即：先做“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E 和r ；再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相应部分的电流大小，以便求解安培力；然后是“力”的分析——分析研究对象（常是金属杆、导体线圈等）的受力情况，尤其注意其所受的安培力；最后进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型。

【题1】如图所示，两条平行的光滑金属导轨固定在倾角为θ的绝缘斜面上，导轨上端连接一个定值电阻。

导体棒a 和b 放在导轨上，与导轨垂直并良好接触．斜面上水平虚线PQ 以下区域内，存在着垂直穿过斜面向上的匀强磁场．现对a 棒施以平行导轨斜向上的拉力，使它沿导轨匀速向上运动，此时放在导轨下端的b 棒恰好静止。

高考物理复习冲刺压轴题专项突破—电磁感应中的能量变化（含解析）一、选择题（1-9题只有一个选项正确，10-12题有多个选项符合条件）1．如图，光滑斜面的倾角为θ，斜面上放置一矩形导体线框abcd ，ab 边的边长为1l ，bc 边的边长为2l ，线框的质量为m ，电阻为R ，线框通过绝缘细线绕过光滑的滑轮与重物相连，重物质量为M ，斜面上ef 线（ef 平行底边）的右方有垂直斜面向上的匀强磁场，磁感应强度为B ，如果线框从静止开始运动，进入磁场的最初一段时间是做匀速运动的，且线框的ab 边始终平行底边，则下列说法正确的是A ．线框进入磁场前运动的加速度为sin Mg mg mθ-B ．该匀速运动过程产生的焦耳热为(Mg －mg sin θ)l 2C ．线框做匀速运动的总时间为221(sin )B l Mg mg Rθ-D ．线框进入磁场时匀速运动的速度为1(sin )Mg mg RBl θ-【答案】B 【解析】线框进入磁场前，根据牛顿第二定律：()sin Mg mg M m a θ-=+，解得：sin Mg mg a M mθ-=+，故A 错误；线框进入磁场的过程做匀速运动，M 的重力势能减小转化为m 的重力势能和线框中的内能，根据能量守恒定律得：焦耳热为Q =（Mg -mgsinθ）l 2，故B 正确；设线框匀速运动的速度大小为v ，则线框受到的安培力大小为221B l vF R=，根据平衡条件得：F =Mg -mgsinθ，联立两式得：()221sin Mg mg Rv B l θ-=，匀速运动的时间为()22212sin l B l l t v Mg mg Rθ==-，故CD 错误．所以B 正确，ACD 错误．2．如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN ．第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面积的电荷量为q 1；第二次bc 边平行于MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则（）A ．Q 1＞Q 2，q 1=q 2B ．Q 1＞Q 2，q 1＞q 2C ．Q 1=Q 2，q 1=q 2D ．Q 1=Q 2，q 1＞q 2【答案】A【解析】设ab 和bc 边长分别为L 1，L 2，若假设穿过磁场区域的速度为v ，2222212121B L v L B L L v Q R v R =⋅=，1211BL L N q I t t tR R ∆Φ=∆=∆=∆总；同理可以求得：22212B L L v Q R=，122BL L q R =；L 1＞L 2，由于两次“穿越”过程均为相同速率穿过，因此：Q 1＞Q 2，q 1=q 2，故A 正确，BCD 错误．故选A ．在电磁感应题目中，公式N q R ∆Φ=总，常考，要牢记，选择题中可直接应用，计算题中要写出推导过程；对于电磁感应能量问题一般有三种方法求解：①利用电路中产生的热量等于克服安培力做得功；②利用动能定理；③利用能量守恒；具体哪种方法，要看题目中的已知条件.3．如图所示，正三角形ABC 区域内存在的磁感应强度大小为B ，方向垂直其面向里的匀强磁场，三角形导线框abc 从A 点沿AB 方向以速度v 匀速穿过磁场区域。

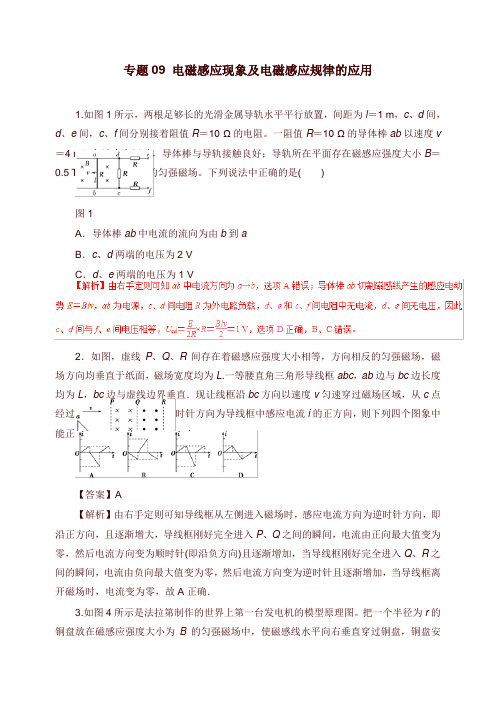

专题09 电磁感应现象及电磁感应规律的应用1.如图1所示，两根足够长的光滑金属导轨水平平行放置，间距为l＝1 m，c、d间，d、e间，c、f间分别接着阻值R＝10 Ω的电阻。

一阻值R＝10 Ω的导体棒ab以速度v ＝4 m/s匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B＝0.5 T、方向竖直向下的匀强磁场。

下列说法中正确的是()图1A．导体棒ab中电流的流向为由b到aB．c、d两端的电压为2 VC．d、e两端的电压为1 VD．f、e两端的电压为1 V【答案】D2．如图，虚线P、Q、R间存在着磁感应强度大小相等，方向相反的匀强磁场，磁场方向均垂直于纸面，磁场宽度均为L.一等腰直角三角形导线框abc，ab边与bc边长度均为L，bc边与虚线边界垂直．现让线框沿bc方向以速度v匀速穿过磁场区域，从c点经过虚线P开始计时，以逆时针方向为导线框中感应电流i的正方向，则下列四个图象中能正确表示i－t图象的是()【答案】A【解析】由右手定则可知导线框从左侧进入磁场时，感应电流方向为逆时针方向，即沿正方向，且逐渐增大，导线框刚好完全进入P、Q之间的瞬间，电流由正向最大值变为零，然后电流方向变为顺时针(即沿负方向)且逐渐增加，当导线框刚好完全进入Q、R之间的瞬间，电流由负向最大值变为零，然后电流方向变为逆时针且逐渐增加，当导线框离开磁场时，电流变为零，故A正确．3.如图4所示是法拉第制作的世界上第一台发电机的模型原理图。

把一个半径为r的铜盘放在磁感应强度大小为B的匀强磁场中，使磁感线水平向右垂直穿过铜盘，铜盘安装在水平的铜轴上，两块铜片C、D分别与转动轴和铜盘的边缘接触，G为灵敏电流表。

现使铜盘按照图示方向以角速度ω匀速转动，则下列说法中正确的是()图4A．C点电势一定高于D点电势B．圆盘中产生的感应电动势大小为12Bωr2C．电流表中的电流方向为由a到bD．若铜盘不转动，使所加磁场磁感应强度均匀增大，在铜盘中可以产生涡旋电流【答案】BD4.如图5所示，一边长为l＝2a的正方形区域内分布着方向竖直向下、磁感应强度大小为B的匀强磁场。

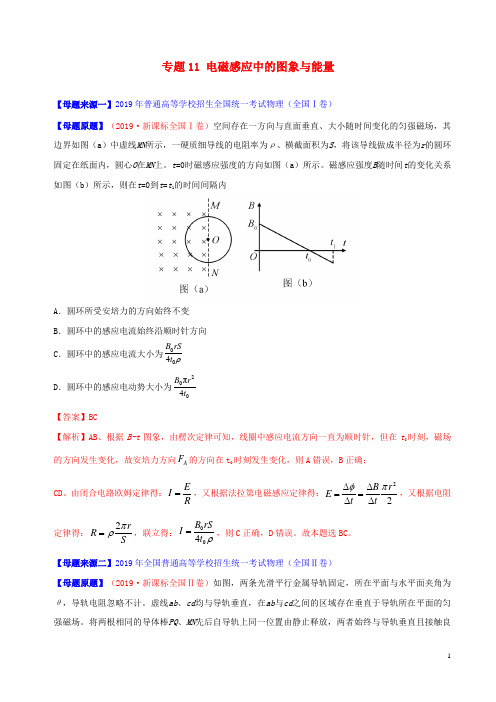

专题11 电磁感应中的图象与能量【母题来源一】2019年普通高等学校招生全国统一考试物理（全国Ⅰ卷）【母题原题】（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t =0时磁感应强度的方向如图（a ）所示。

磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t 【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：22B r E t t φπ∆∆==∆∆，又根据电阻定律得：2r R Sπρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。

故本题选BC 。

【母题来源二】2019年全国普通高等学校招生统一考试物理（全国Ⅱ卷）【母题原题】（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。

虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。

将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。

已知PQ进入磁场时加速度变小恰好为零，从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN 进入磁场的这段时间，由于磁通量φ不变，无感应电流。

江苏省连云港市2019年高考物理考点突破每日一练（2）电磁感应现象、楞次定律（含解析）编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（江苏省连云港市2019年高考物理考点突破每日一练（2）电磁感应现象、楞次定律（含解析））的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为江苏省连云港市2019年高考物理考点突破每日一练（2）电磁感应现象、楞次定律（含解析）的全部内容。

(2）电磁感应现象、楞次定律1．用一根横截面积为S 、电阻率为p 的硬质导线做成一个半径为r 的圆环,ab 为圆环的一条直径．如图所示，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率()0B k k t∆=<∆,则A ．圆环中产生逆时针方向的感应电流B ．圆环具有扩张的趋势C ．圆环中感应电流的大小为2krS pD.图中a 、b 两点间的电压20.25U k r π=【知识点】法拉第电磁感应定律；闭合电路的欧姆定律；楞次定律．J2 L1 L2【答案解析】BD 解析： A 、磁通量向里减小，由楞次定律“增反减同"可知，线圈中的感应电流方向为顺时针，故A 错误； B 、由楞次定律的“来拒去留"可知，为了阻碍磁通量的减小，线圈有扩张的趋势;故B 正确；C 、由法拉第电磁感应定律可知，E=221222Bs B r k r t t ππ∆∆==∆∆,感应电流I=44Es KSr r ρπρ=，故C 错误；D 、与闭合电路欧姆定律可知，ab 两点间的电势差为2E =｜14k πr 2｜，故D 正确；故选BD ． 【思路点拨】由题意可知，磁通量减小,由楞次定律可判断感应电流的方向；由法拉第电磁感应定律可得出感应电动势；由闭合电路的欧姆定律可得出ab 间的电势差．本题应注意ab 两点的电势差为电源的路端电压，故应为不在磁场中的部分两端的电压．2．用一根横截面积为S 、电阻率为p 的硬质导线做成一个半径为r 的圆环，ab 为圆环的一条直径．如图所示，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率()0B k k t ∆=<∆，则A ．圆环中产生逆时针方向的感应电流B ．圆环具有扩张的趋势C ．圆环中感应电流的大小为2krS pD 。

电磁感应中的能量问题分析与强化训练（附详细参考答案）一、自能量角度分析电磁感应及例题讲解：在电磁感应现象中，安培力做正功，电能转化为其他形式的能；安培力做负功，即克服安培力做功，其他形式的能转化为电能。

若产生的感应电流是恒定的，则可以利用焦耳定律计算电阻中产生的焦耳热；若产生的感应电流是变化的，则可以利用能量守恒定律计算电阻中产生的焦耳热。

1．过程分析（1）电磁感应现象中产生感应电流的过程，实质上是能量的转化过程。

（2）电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能。

“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能。

（3）当感应电流通过用电器时，电能又转化为其他形式的能。

安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程。

安培力做了多少功，就有多少电能转化为其他形式的能。

综上所述，安培力做功是电能和其他形式的能之间转化的量度。

2．求解思路（1）若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算。

（2）若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能。

3．电磁感应中能量转化问题的分析技巧（1）电磁感应过程往往涉及多种能量的转化①如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能。

②若导轨足够长，棒最终达到稳定状态做匀速运动，之后重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能。

③分析“双杆模型”问题时，要注意双杆之间的制约关系，即“动”杆与“被动”杆之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键。

（2）安培力做功和电能变化的特定对应关系①“外力”克服安培力做多少功，就有多少其他形式的能转化为电能。

1．如图所示，有两根和水平方向成α角的光滑平行金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆（电阻忽略不计）从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m，则A．如果B增大，v m将变大B．如果α增大，v m将变大C．如果R变小，v m将变大D．如果m变小，v m将变大【答案】B2．如图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B。

电容器的电容为C，除电阻R外，导轨和导线的电阻均不计。

现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时A．电容器两端的电压为零B．电阻两端的电压为BLvC．电容器所带电荷量为CBLvD．为保持MN匀速运动，需对其施加的拉力大小为B2L2v R【答案】C3．（多选）如图所示，在水平桌面上放置两条相距为l 的平行光滑导轨ab 与cd ，阻值为R 的电阻与导轨的a 、c 端相连。

质量为m 、电阻也为R 的导体棒垂直于导轨放置并可沿导轨自由滑动。

整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B 。

导体棒的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一个质量也为m 的物块相连，绳处于拉直状态。

现若从静止开始释放物块，用h 表示物块下落的高度（物块不会触地），g 表示重力加速度，其他电阻不计，则A ．电阻R 中的感应电流方向由c 到aB ．物块下落的最大加速度为gC ．若h 足够大，物块下落的最大速度为2mgR B 2l 2D ．通过电阻R 的电荷量为Blh R【答案】AC4．（多选）如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1。

（8）电磁感应现象、楞次定律1．如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里左手定则,MN中的感应电流由M→N安培定则,L中感应电流的磁场方向向上楞次定1律,⎩⎪⎨⎪⎧ L 2中磁场方向向上减弱L 2中磁场方向向下增强；若L 2中磁场方向向上减弱安培定则,PQ 中电流为Q →P 且减小右手定则,向右减速运动；若L 2中磁场方向向下增强安培定则,PQ 中电流为P →Q 且增大右手定则,向左加速运动．答案 BC2．两根相互平行的金属导轨水平放置于图所示的匀强磁场中，在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力F 作用下向右运动时，下列说法中正确的是 ( )A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →DC ．磁场对导体棒CD 的作用力向左D ．磁场对导体棒AB 的作用力向左答案BD解析利用楞次定律．两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B→A→C→D→B.以此为基础，再根据左手定则进一步判定CD、AB的受力方向，经过比较可得正确答案．3．下列叙述正确的是( )A．法拉第发现了电磁感应现象B．惯性是物体的固有属性，速度大的物体惯性一定大C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果答案AD解析电磁感应现象的发现者是法拉第，故选项A正确；惯性是物体本身固有的属性，质量是物体惯性大小的唯一量度，故选项B错误；伽利略通过理想斜面实验得出力不是维持物体运动的原因，故选项C错误；楞次定律是能量守恒定律在电磁感应现象中的表现，故选项D正确．4．如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看) ( )A．沿顺时针方向B．先沿顺时针方向后沿逆时针方向C．沿逆时针方向D．先沿逆时针方向后沿顺时针方向答案 C解析条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流(自左向右看)为逆时针方向，C对．5．如图所示，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断中正确的是( )A．金属环在下落过程中机械能守恒B．金属环在下落过程中动能的增加量小于其重力势能的减少量C．金属环的机械能先减小后增大D．磁铁对桌面的压力始终大于其自身的重力答案 B解析金属环在下落过程中，磁通量发生变化，闭合金属环中产生感应电流，金属环受到磁场力的作用，机械能不守恒，A错误．由能量守恒知，金属环重力势能的减少量等于其动能的增加量和在金属环中产生的电能之和，B正确．金属环下落的过程中，机械能转变为电能，机械能减少，C错误．当金属环下落到磁铁中央位置时，金属环中的磁通量不变，其中无感应电流，和磁铁间无作用力，磁铁所受重力等于桌面对它的支持力，由牛顿第三定律，磁铁对桌面的压力等于桌面对磁铁的支持力，等于磁铁的重力，D错误．6．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键按如图1所示连接．下列说法中正确的是( )A．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转C．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转答案 A解析电键闭合后，线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化，从而使电流计指针偏转，选项A正确；线圈A插入线圈B中后，电键闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；电键闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流发生变化，使线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．7．如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是( )A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°) 答案 A解析设此时回路面积为S，据题意，磁通量Φ＝BS cos θ，对A，S增大，θ减小，cos θ增大，则Φ增大，A正确．对B，B 减小，θ减小，cos θ增大，Φ可能不变，B错误．对C，S减小，B增大，Φ可能不变，C错误．对D，S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误．故只有A正确．8．如图所示，在条形磁铁的中央位置的正上方水平固定一铜质圆环．以下判断中正确的是( )A．释放圆环，环下落时产生感应电流B．释放圆环，环下落时无感应电流C．释放圆环，环下落时环的机械能守恒D．释放圆环，环下落时环的机械能不守恒答案BC解析由条形磁铁磁场分布特点可知，穿过其中央位置正上方的圆环的合磁通量为零，所以在环下落的过程中，磁通量不变，没有感应电流，圆环只受重力，则环下落时机械能守恒，故A、D错误，B、C正确．9．如图所示，闭合圆导线线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．试分析线圈做如下运动时，能产生感应电流的是( )A．使线圈在纸面内平动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴转动答案 D解析使线圈在纸面内平动、沿垂直纸面方向向纸外平动或以ac为轴转动，线圈中的磁通量始终为零，不变化，无感应电流产生；以bd为轴转动时，线圈中的磁通量不断变化，能产生感应电流，所以D选项正确．10．金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A．始终相互吸引B．始终相互排斥C．先相互吸引，后相互排斥D．先相互排斥，后相互吸引答案 D解析磁铁靠近圆环的过程中，穿过圆环的磁通量增加，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的原磁通量的增加，与原磁场方向相反，如图甲所示，二者之间是斥力；当磁铁穿过圆环下降离开圆环时，穿过圆环的磁通量减少，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的磁通量的减少，二者方向相同，如图乙所示，磁铁与圆环之间是引力．因此选项D正确．也可直接根据楞次定律中“阻碍”的含义推论：来则拒之，去则留之分析．磁铁在圆环上方下落过程是靠近圆环．根据来则拒之，二者之间是斥力；当磁铁穿过圆环后继续下落过程是远离圆环．根据去则留之，二者之间是引力．因此选项D正确．。
