三网融合中的FTTH网络设计与实践

“三网合一”视域下广电网络FTTH技术的应用发布时间：2022-01-10T03:04:47.176Z 来源：《科技新时代》2021年11期作者：杨文涛[导读] 从而更好的利用FTTH 技术实现三网合一，另一方面能够进一步丰富相关的研究理论，为后期更好的开展三网合一工作提供参考。

江苏有线网络发展有限责任公司吴江分公司江苏省苏州市 215236摘要：本文主要研究“三网合一”视域下广电网络FTTH技术的应用，首先对三网合一及FTTH技术进行介绍，了解三网合一技术以及FTTH技术的特点，重点分析广电网络中FTTH技术应用的必要性以及当前广播电视网络发展的基本情况，在此基础上总结“三网合一”视域下广电网络FTTH技术的实际应用，希望通过本文的研究能够更加全面的认识“三网合一”、FTTH技术，同时也为后期更好的应用该技术提供参考。

关键词：“三网合一”；广电网络；FTTH技术1引言随着广播电视网络以及信息化技术的不断发展，广电网络与电信互联网之间的融合不断加深，未来多种网络的融合也将成为发展的必然趋势。

在广电网络中应用互联网技术能够显著提升广电节目传输的质量信号及效率，而且能够在此基础上拓展数字化传输及宽带业务。

要想充分实现三网合一就离不开FTTH技术的支持，因此在现阶段加强对于“三网合一”视域下广电网络FTTH技术应用的研究具有重要的意义，能够更加全面的认识相关技术及发展趋势，从而更好的利用FTTH 技术实现三网合一，另一方面能够进一步丰富相关的研究理论，为后期更好的开展三网合一工作提供参考。

2三网合一及FTTH技术概述所谓“三网合一”就是指在信息化发展建设中，将有线电视网络、电信网络和计算机通信网络三者进行融合，从而降低网络成本，提高网络通信质量，更好的满足社会发展对于网络基础支持的需求。

三网融合建立在诸多先进技术的应用实践基础上，需要实现不同的网络层之间的相互连通才能构建三网合一。

三网融合在生产生活各个方面都有广泛的应用，比如智能交通、平安家居、政府工作、环境保护、公共安全等。

三网融合的推进使中国电信面临历史性的机遇和挑战。

“光进铜退”和“宽带提速”是中国电信当前面向业务转型、 网络优化和价值提升的的战略目标。

FTTH网络作为网络发展的方向，结合投入产出比，因地制宜发展FTTH是三网融合环境下网络建设的重要研究课题。

三网融合下的FTTH网络部署思考陈以昉 / 文三网融合向FTTH网络发出呼唤伴随着国家对三网融合的推进，以及云计算、物联网、高清视频等新型业务和服务类型的应用，终端用户对服务种类和接入带宽的需求进一步增加。

三网融合的政策的实施，对中国电信而言，基础网络连接从电脑扩展到了电视、从书房扩展到了客厅（甚至家庭的各个角落），中国电信也从网络管道工变成了内容提供者，使中国电信的业务向高端和产业上游的平台延伸。

在这样的背景下，电信的机遇和挑战并存，传统有线网络的建设模式需要同步考虑适应新业务、新服务和新应用的需要，接入带宽的提升和家庭网络的管理同样变的更加重要。

宽带接入网络的发展方向是FTTH光接入网络，尽早尽快部署FTTH光接入网络将有利于在激烈的市场竞争中掌握主动，有利于为宽带增值网络的发展部署奠定基础。

但同时更需要结合三网融合的推进、新宽带增值业务的应用等，因地制宜的部署FTTH网络，推进FTTH产业链的成熟，推进FTTH 网络的建设。

FTTH网络建设的机遇与挑战FTTH实现了一根纤芯支撑高带宽全业务，是未来“端管云”架构最佳接入方式，也是未来智能家庭网络中心最佳接入方式。

高带宽则是FTTH网络的主要业务特征，并且为FTTH网络带来了诸多优势和机遇。

・ 高带宽为新业务的推广奠定了基础无论是云计算、物联网，还是高清视频、2D/3D视频等“寄生高带宽”业务，在FTTH网络均可展现高端业务魅力；・ 全新的网络组网架构节省了网络配套投入FTTH接入末端进入家庭，家庭网络无需额外的配套设备，家庭终端设备的供电可由用户负责，电信网络将实现“绿色网络”。

・ 网络一步到位，减少了网络演进的麻烦光纤到户网络只要用户接口带宽能力和主干网络的接入带宽能力足够大，就可方便实现宽带网络的一步到位，降低多种技术，多种建设模式演进的复杂度。

广电FTTH融合网络设计与实现探究摘要：随着计算机网络技术的不断发展，广电FTTH设计与网络融合，对促进该行业快速发展具有深远的意义。

目前，广电网络的发现方向光纤到户。

双向网络的改进是促进三网融合的关键，接入技术EPON与CMTS等被广泛的应用于各个行业。

但是，如如果要想确保国家信息网络架构的层次性、和安全性，需要不断提高基础架构的质量，应用FTTH模式才是最好的方法。

基于此，本文就广电FTTH融合网络设计与实现进行分析与探讨，以供他人参考。

关键词：广电网络；FTTH；设计中图分类号：TN984 文献标识码：A1、引言FTTH（Fibre To The Home）三网融合的关键是光纤入户，一般情况下其结构为星形拓扑和树形拓扑，分别由ONU（Optical Network Unit）光网络、分光器、OLT（Optical Line Terminal）光线路终端单元组合而成，FTTH网络中最主要的局端设备是OLT，与一个或者多个ONU相连接，为上行WAN提供接口，在接入服务器时，将BRAS宽带与交换机连接，为下ONU提供光接口，其主要具有实时监控、运行、维护和管理等作用，同时，网络宽带需要集中配电，控制光分配网络。

2、FTTH的相关概述2.1、FTTH概述目前，随着时代的飞速发展FTTH技术已经成为国内外学者研究的主要内容，由于成本与技术的影响，制约着FTTH工程在乡村环境中发展。

现阶段，大规模建设FTTH工程只有在美国、英国、日本等发达国家完成，FTTH技术在我国发展较为缓慢，还未大面积的推广，但是，在其不断发展过程中，建设FTTH工程不断节约成本，同时，政府对FTTH工程实行多次扶持政策，为促进我国FTTH技术发展发挥着至关重要的作用。

FTTH技术属于光纤入户，将光网络单元与企业和家庭进行连接起来，家庭或者企业没有源器件也可以独享宽带。

2.2、FTTH网络施工工具（1）光纤切割刀石英玻璃光纤如同头发一样细，需要使用光纤切割刀进行切割，切割完成的石英玻璃光纤两端，经过放大百倍，观察切割口仍然是平整的，这样切割的石英玻璃光纤才可以进行放电熔接和用于器件封装、冷接，通过使用剥纤钳将石英玻璃光纤的表层覆层进行剥离，预留约30～40 mm，包住光纤的无尘纸需要蘸有酒精，将石英玻璃光纤擦拭干净，并将其放到载纤槽中，对石英玻璃光纤进行切割。

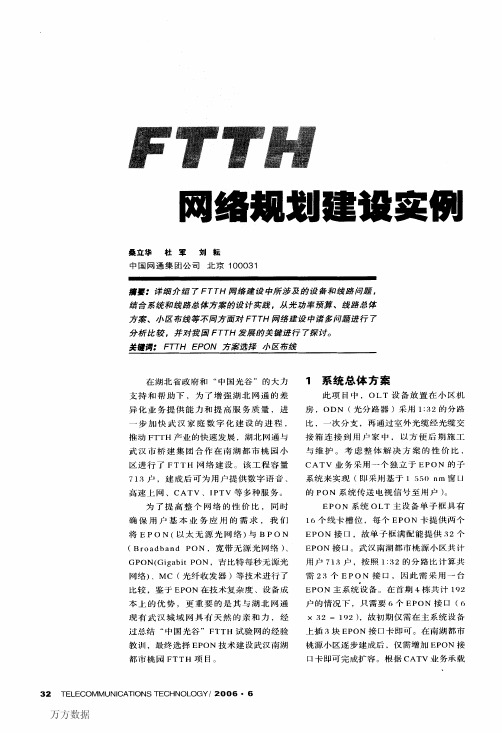

万方数据电信技求方式，有单纤和双纤两种方案可以实现南湖都市桃源工程“三网合一”的业务需求，下面就两种方式做简单分析比较。

单纤方案：ＥＰｏＮ主系统设备分别通过ＧＥ、ｖ５接口与武汉ＩＰ城域网和本地语音交换网互联，ＰｏＮ接口的光纤连接到ＥＤＦＡ（掺铒光纤放大器，用于补偿光分支损耗和光纤损耗）中的１：８分路合波器，将１５５０ｎｍ的ｃＡＴｖ信号合波到一根光纤上后（也就是将ｃＡＴｖ、话音、数据业务都通过合波器进行合并），跳接到ｏＤＦ架，再传输到室外光交接箱，经过ｌ：３２分路器分支后，连接最终用户。

双纤方案：ＥＰｏＮ主系统设备的ＥＰｏＮ接口的光纤直接跳接到ｏＤＦ架，传输到室外光交接箱，经过ｌ：３２分路器分支后，连接到最终用户。

考虑需要提升ｃＡＴＶ信号功率，同时为了满足每个用户一根单纤到户传输ｃＡＴｖ信号，ｃＡＴｖ信号经过ＥＤＦＡ放大后，经过１：８分路器分支，跳接到ｏＤＦ架，经光缆传输到室外光交接箱，经ｌ：３２分路器分支后连接最终用户。

在此方案中，用户采用两根光纤进行连接，一根传输数据和语音，另一根传输ｃＡＴｖ电视信号。

特别要注意的是，在采用双纤方案时，１：３２分路器的数量要加倍。

上述两种方案都能实现光纤入户、三网融合。

单纤方案能在一根光纤上传送所有业务。

双纤方案由于减少了合波，分波器件，所以造价较低，不过光缆的敷设成本增加了。

但是，由于双纤方案不仅可降低项目总体投资，而且ｃＡＴＶ信号是单纤单独传输，便于未来运行维护，因此本项目决定采用双纤方案。

ＥＰｏＮ主系统设备采用ｖ５接口连接到ｃ＆ｃ０８程控交换机，按照１：４的集线比，仅需６个Ｅ１物理接口上连即可（６×３０×４＝７２０，用户数７１３）。

ＥＰｏＮ主系统设备网络侧数据接口提供４个ＧＥ接口（光／电可选），且该设备支持级联、ＴＲｕＮＫ（端口汇聚）和ｓＴＰ（生成树协议）。

考虑到ＦＴＴＨ应用的带宽以及网络安全，本次工程采用两个ＧＥ接口ＴＲｕＮＫ连接到武汉城域网。

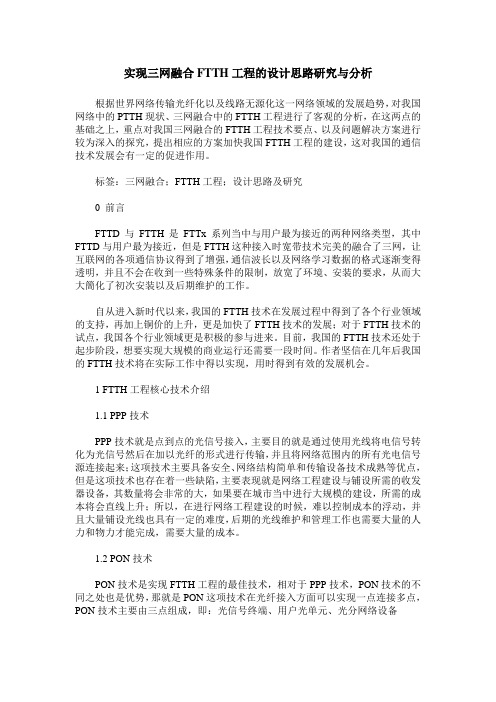

实现三网融合FTTH工程的设计思路研究与分析根据世界网络传输光纤化以及线路无源化这一网络领域的发展趋势，对我国网络中的PTTH现状、三网融合中的FTTH工程进行了客观的分析，在这两点的基础之上，重点对我国三网融合的FTTH工程技术要点、以及问题解决方案进行较为深入的探究，提出相应的方案加快我国FTTH工程的建设，这对我国的通信技术发展会有一定的促进作用。

标签：三网融合；FTTH工程；设计思路及研究0 前言FTTD与FTTH是FTTx系列当中与用户最为接近的两种网络类型，其中FTTD与用户最为接近，但是FTTH这种接入时宽带技术完美的融合了三网，让互联网的各项通信协议得到了增强，通信波长以及网络学习数据的格式逐渐变得透明，并且不会在收到一些特殊条件的限制，放宽了环境、安装的要求，从而大大簡化了初次安装以及后期维护的工作。

自从进入新时代以来，我国的FTTH技术在发展过程中得到了各个行业领域的支持，再加上铜价的上升，更是加快了FTTH技术的发展；对于FTTH技术的试点，我国各个行业领域更是积极的参与进来。

目前，我国的FTTH技术还处于起步阶段，想要实现大规模的商业运行还需要一段时间。

作者坚信在几年后我国的FTTH技术将在实际工作中得以实现，用时得到有效的发展机会。

1 FTTH工程核心技术介绍1.1 PPP技术PPP技术就是点到点的光信号接入，主要目的就是通过使用光线将电信号转化为光信号然后在加以光纤的形式进行传输，并且将网络范围内的所有光电信号源连接起来；这项技术主要具备安全、网络结构简单和传输设备技术成熟等优点，但是这项技术也存在着一些缺陷，主要表现就是网络工程建设与铺设所需的收发器设备，其数量将会非常的大，如果要在城市当中进行大规模的建设，所需的成本将会直线上升；所以，在进行网络工程建设的时候，难以控制成本的浮动，并且大量铺设光线也具有一定的难度，后期的光线维护和管理工作也需要大量的人力和物力才能完成，需要大量的成本。

技术Special TechnologyDI G I T C W 专题50DIGITCW2019.051 “三网合一”的背景介绍近年来随着科学技术的不断进步，网络与通信技术正在快速发展，国家倡导的“三网合一”战略也在进一步的推广，这也在一定程度上使得现今社会的高科技行业得到快速发展，而对于广播电视网络的要求更为严格。

因此，在科学技术不断发展的背景下，传统的电视广播网络建设将会面临巨大的改革压力，而通过不断的创新，FTTH 光纤接入技术成为一种未来智能网络发展的最佳选择。

2 F TTH 技术在广播电视网络中的具体运用2.1 网络建设规划=对于整个广播电视网络建设规划中，如何进行有效的入户保证，是整个新建网络的一个重要问题，因为很多网络建设初期需要进行一次性投入，而选择FTTH 技术是进行网络建设规划的最佳选择。

整个数字化网络的改革过程中，最具建设难度的问题就是如何将网络现有价值进行应用，从而使其能够新的网络建设提供帮助。

2.2 应用技术选择FTTH 技术在实际的广播电视网络中进行应用时，不仅能够继续沿用传统的射频传输模式，并且还会在办理数据业务时应用DOCSIS 协议的FTTH 技术，这样能够实现射频信号的最大范围传输。

其在应用过程中虽然会遭受相关的光干扰问题，但是可以通过结合相应的具体情况进行有效的改变，从而保证整个传输方案的稳定性。

随着科学技术的不断发展，GPON 技术目前已经形成了一种非常完善的产业链，不仅能够与以太网进行很好的兼容，并且还能为FTTH 技术的应用，提供较为完备的广播电视网络基础产业链，从而使FTTH 技术得到有效的支撑。

2.3 组网方式设计对于广播电视网络建设中应用FTTH 技术，其在组网方式的设计上，可以通过单纤三波入户方案进行应用，这种设计方案通过以1550nm 的光信号为基础，并且利用传统的复用无源光纤网络进行信号的传输，这样能够真正避免传统入户线缆的一种浪费问题，从而帮助整个项目投资进行减少。

三网融合背景下FTTH规模化应用的探讨1.前言FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型。

自从2005年与武汉市政府合作的国内第一个单体最大FTTH商用驻地网项目（武汉市南湖都市桃园小区）投入运营以来，FTTH接入方式在网络初期投资、带宽竞争力、运维成本上的优势越来越明显。

伴随“三网融合”试点工作和全业务环境下宽带市场竞争的进一步加剧，在光纤到楼的基础上推进光纤到户、光纤到办公室（FTTO）无疑是运营企业的必然选择。

如何解决新形势下的FTTH的规模化发展（百万级用户规模），正成为一个棘手的问题。

2.FTTH规模发展的内在驱动研究在数字逻辑和矩阵论的基础上，对完全信息静态博弈中计算纳什均衡解的方法展开研究，通过合理设计一个创新型计算模型，实现了自动计算纳什均衡解，并通过囚徒困境博弈的实际应用验证，揭示了当前我国南、北本地网电信运营企业大规模发展FTTH的内在驱动。

由于FTTH是渐进性的技术创新，其必然是对“生产要素的重新组合”，包括生产新产品、采用新方法、开辟新市场、获得新材料、实现新组织等。

解决FTTH 规模发展，正面临以下关键问题。

（1）问题1：充分挖掘现有沉没资产的效能，发挥互补性资产对FTTH规模化应用的促进作用虽然FTTH作为一种创新技术实现了OLT至用户侧的无源化，同时当前在规模推广期也具备建设投资成本和运维成本优势，但这一切仅是为FTTH的规模部署创造了有利条件。

对于运营企业来说，掌握了创新性技术仅仅是一个开始，因为从创新性技术到企业的利润和核心竞争力之间，还有一个创新性技术商业化的过程。

而在这个过程中，基于互补性资产的企业自主创新运营决策就显得更加重要。

FTTH规模化发展是在现有的网络技术水平的基础上进行进一步的改进和拓展，这种改进和拓展不会削弱既有的专业化互补性资产的价值，相反，还能进一步加强企业核心竞争力。

在三网融合下FTTH规模部署的分析摘要三网融合为电信企业的发展带来新的挑战和机遇,分析三网融合的发展趁势和技术支持。

关键词三网融合;FTTH;分析1三网融合启动了FTTH的业务需求“三网融合”并非将电信网、互联网和广播电视网进行简单的物理整合,更为重要的是业务应用的融合。

在“三网融合”的情景下,用户通过一张网络就可以完成打电话、上网和看电视等需求。

前不久,工信部联合国家发改委等七部委共同出台的《关于推进第三代移动通信网络建设的意见》,文件中公布了一个“两年规划”:到2011年,光纤宽带端口超过8000万,城市用户接入能力平均达到8M,农村用户接入能力平均达到2M,商业楼宇用户基本实现100M的接入能力。

3年内光纤宽带网络建设投资超过1500亿元,新增宽带用户超过5000万。

随着“三网融合”步伐的加快,视频类高带宽业务会得到迅猛发展,预计三网融合初期,除高速上网、IP话音、视频通信、网络游戏等业务外,高速率用户将有2路高清电视+2路标清电视的业务需求,下行带宽将在30Mb/s左右;中低速率用户将有1路高清电视或2路标清电视的业务需求,下行带宽在8-12Mb/s左右。

考虑到用户将来有多路高清IPTV和其他高质量业务需求,接入网远期应具备提供50～100Mb/s下行带宽的能力。

目前,我国的网络以ADSL接入方式为主,大多数下行速率不超过4M,当前平均带宽为1.8M,宽带接入速率远远落后于许多发达国家,仅相当于韩国的8.7%、日本的2%。

在广电网和电信网相互独立运作的情况下,IPTV业务的推广受到制约,抑制了用户对高带宽业务的需求,“宽带不宽”的现状没有被凸显。

三网融合后,用户高带宽业务的激增,必将给宽带网络带来更大的提速压力。

2三网融合推动FTTH建设的快速发展目前,基于铜线的ADSL接入技术是我国主要的接入方式,由于DSL技术的接入速率主要取决于接入铜缆的长度,且随着视频等宽带多媒体业务发展,对用户上行带宽需求将明显增加,采用上下行速率不对称的DSL技术进一步提升接入带宽面临一定困难。
