超声波液位计测量的工作原理产品特点及应用液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，目前，要求对于液位和物位进行无接触式测量的现场越来越多，由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求，并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。
关于超声波液位计我们需要了解的东西很多，下面对大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。
超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。
声波被物体表面反射，部分反射回波由探头接收并转换为电信号。
从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。
电子单元检测该时间，并依据已知的声速计算出被测距离。
通过减法运算就可得出物位值。
由于温度对声速具有影响，所以仪表应测量温度，以修正声速。
超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。
2、超高精度：我公司拥有的声波智能器，使仪表的精度大大提高，液位精度达到0.25%，能够抗种干扰波。
3、专业的声波智能技术：的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。
4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。
超声波液位计应用的缺陷和不足1、超声波本质是一种机械波，传播需要介质，那么超声波液位计大的应用缺陷是不能用于真空环境和传播介质变化（如强挥发性）的环境；2、超声波液位计的换能器由压电陶瓷和塑性外壳灌封而成，其不能应用于高温高压环境，一般超声波液位计的大耐受温度为80℃；3、超声波是一种机械波，在传播的过程中会存在衰减，考虑到精度和量程的冲突性，超声波液位计实际应用中量程范围较小，精度稍差，所以其不能用于大量程和高精度的场合；4、超声波液位计在实际应用中测量的时间量，结合声速，可以得出距离值（时间声速=距离），而声速随着介质和温度变化，所以超声波液位计也不能应用于温度频繁变化的场合。
污泥浓度计界面仪测量原理及紧要功能特点污泥浓度计工作原理污泥浓度计界面仪利用牢靠的超声波回波检测原理，检测出传感器探头与污泥界面的距离和底面的距离，实现了0—30米污泥厚度变化实时监测和相关工艺过程的掌控，污泥界面仪优化了排泥掌控和加药掌控，防止出水恶化，避开污泥脱氮和分解，优化工艺掌控流程。
避开因积泥太多造成排泥管口堵塞、排泥行车走不动，啃轨，及池底积泥太少时排泥挥霍水等现象产生。
污泥浓度计界面仪接受先进的测试技术，精准检测污泥位置，以及不同泥位的浓度值。
探头电缆绕在一个滚筒上，可自由升降。
如输入一个浓度值，探头将自动升降，调整到该浓度时的位置。
泥位参数自动通过计算马达步进的次数来换算出来。
除可测试泥位外，还可以描绘出池子不同位置的污泥浓度曲线。
系统不时地将探头升到顶端，然后再沉入池底，以不断更新曲线，然后探头返回到初始位置。
仪器有两组模拟输出，分别代表悬浮固体浓度和泥位。
污泥浓度计界面仪的功能1.失效继电器：该继电器不能编程，它仅在3种状态动作，传感器失效；传感器污染，未连接传感器；2.报警A继电器：污泥界面测量值接近设计值动作，2%死区；3.报警B继电器：污泥界面测量值接近设计值动作，2%死区；4.清洗继电器：仅当设定的清洗时间到后，动作附加的清洗装置；5.保持继电器：该继电器不能编程，它仅在保持模式下动作。
污泥浓度计界面仪通过近红外悬浮固体传感器测量污泥界面，它可以穿过细小悬浮层直到预设的界面固体浓度层。
污泥界面仪外壳为不锈钢材质，并配备不锈钢把手便于使用。
每个测量周期后，仪器自动冲洗电缆及传感器。
内置加温装置可保证室外安装使用，即使是在冬天。
一个BB2掌控器多可以连接4台污泥界面仪。
悬浮物污泥浓度计的原理特点都有哪些悬浮物污泥浓度计是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。
无论是评估活性污泥和整个生物处理过程、分析净化处理后排放的废水还是检测不同阶段的污泥浓度，悬浮物污泥浓度计都能给出连续、精准的测量结果。
*******************************************.COMSLUDGE FINDER 2技术规格普尔声（Pulsar ）的Sludge Finder2（简称SF2）测量系统包括控制器和传感器，可以提供可靠的连续泥位测量。
它在世界各地数以千计的应用场合被用于监测泥层位置，包括装有固定桥或行走桥的初级、二级和三级沉淀池，以及澄清池、重力沉降浓密机或序批式活性污泥(SBR)系统。
外观控制器外形尺寸: 235 mm x 184 mm x 120 mm ，墙挂式 重量：标称1kg外壳材料/说明： 聚碳酸酯，阻燃（符合UL94-5V ）电缆接口描述:10个电缆入口，底部5个M20和1个M16，背部4个PG11传感器电缆延长线： 双芯绞合屏蔽线，0.5mm 2最大间距:200m 环境IP 等级：IP65环境温度（控制器）： -20°C ~ +50°C防爆认证： 安全区域（连接获认证的传感器）。
请参阅传感器规格表CE 认证： 2014/30/EU 和2014/34/EU —EMC 规范。
符合标准：EN 61010-1:2010/EN 61326-1:2013 / EN 55011 /EN 61000（3-2/3-3/4-2/4-3/4-4/4-5/4-6/4-7/4-11） ATEX 认证：控制器必须位于安全区域。
有关液位传感器的认证，请参见dB 传感器规格表 输出模拟输出：2路4-20mA 或0-20mA 输出（带隔离），负载1k Ω（用户可编程调整）,0.1%分辨率数字输出：半双工RS232自由电压触点，数量和等级： 6组“C”型（SPDT ），额定电流5A （115VAC 时）显示：192 128像素发光图形显示屏，可显示包括回波曲线的多种界面，带数字和菜单导航键无线调制解调器（可选）： 通过无线信号转换和输出4-20mA ，最大范围500m （空旷地带） 通讯总线（可选）：RS485 Modbus RTU/ASCII 或Profibus DPV0或DPV1（从设备） 编程就地编程: 通过数字键盘PC 编程: 通过RS232编程安全性: 通过密码（用户可选和可设） 编程数据存储: 通过非易失性存储器PC软件:Sludge Finder PC ，包含在PC 软件包中（与XP SP3，Windows 7/8/10兼容）SludgeFinder2后视图Sludge Finder2 电缆入口图突破测量局限普尔声为其产品提供了全球性的专业支持，而且我们的分销商网络也能提供全面的支持和培训。
超声波泥位计原理-概述说明以及解释1.引言1.1 概述超声波泥位计是一种常见的泥位测量设备，在工业领域中有着广泛的应用。
它利用超声波传感器来测量物体表面与传感器的距离，通过测量得到的距离信息来判断物体的高度或者液体的液位。
超声波泥位计具有精确、实时、非接触式测量等优点，在各个行业的液位监测中发挥着重要作用。
超声波传感器是超声波泥位计中的核心部件，它能够将电能转化为超声波能，并将超声波能转化为电信号输出。
当超声波传感器发射出的超声波遇到物体表面后，部分能量被反射回传感器。
利用超声波传播的速度已知，可以通过测量超声波传感器发射出去和反射回来的时间差，从而计算出物体与传感器的距离。
泥位计利用超声波传感器的工作原理，结合相应的算法，能够准确地测量液体表面的高度或者实物的高度。
它通常由超声波传感器、控制电路和显示设备等组成。
泥位计的工作原理是将超声波传感器固定在需要测量的液体或物体上方，并通过控制电路接收传感器反射回来的超声波信号。
接收到的信号经过处理后，可以得到物体与传感器之间的距离信息，从而得知液体的液位或者实物的高度。
超声波泥位计在污水处理厂、油田等领域有着广泛的应用。
在污水处理厂中，它可以准确测量污水槽的液位，帮助工作人员控制并优化处理过程。
在油田中，超声波泥位计可以测量油井内的油液浸没深度，提供准确的采油数据，为油井的管理与生产提供重要依据。
总而言之，超声波泥位计以其非接触式、实时性、精确性等优势，成为工业领域中不可或缺的测量设备。
随着技术的不断进步和应用领域的拓展，超声波泥位计的发展前景十分广阔，将会在更多领域发挥重要的作用。
1.2 文章结构文章结构部分的内容：文章将按照以下结构来组织论述。
首先，在引言部分，我们将对超声波泥位计进行概述，介绍其工作原理和应用领域，并阐明本篇文章的目的。
接下来，正文部分将详细探讨超声波泥位计的原理和应用领域。
第一节将重点介绍超声波泥位计的原理。
我们将详细解释超声波传感器的工作原理，包括超声波的发射和接收原理，以及传感器如何计算距离。

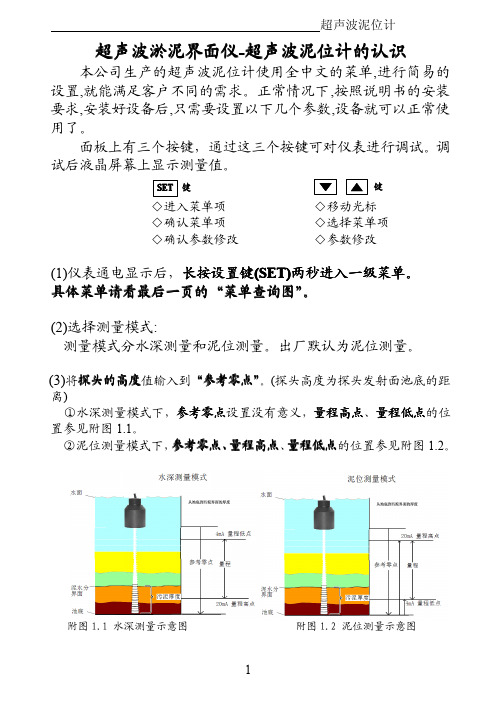

超声波泥位计超声波淤泥界面仪-超声波泥位计的认识本公司生产的超声波泥位计使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。
正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。
面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改(1)仪表通电显示后，长按设置键(SET)两秒进入一级菜单。
具体菜单请看最后一页的具体菜单请看最后一页的““菜单查询图菜单查询图””。
(2)选择测量模式:测量模式分水深测量和泥位测量。
出厂默认为泥位测量。
(3)将探头的高度值输入到“参考零点参考零点””。
(探头高度为探头发射面池底的距离)①水深测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图1.1。
②泥位测量模式下，参考零点参考零点、、量程高点、量程低点的位置参见附图1.2。
附图1.1水深测量示意图附图1.2泥位测量示意图量程低点:参考平面到该位置的距离值。
当量程低点高于参考平面时数值为正，低于参考平面时数值为负。
测量出的泥位在这个设定值的时候输出4mA电流。
量程高点:参考平面到该位置的距离值。
当量程高点高于参考平面时数值为正,低于参考平面时数值为负。
测量出的泥位在这个设定值的时候输出20mA电流。
(4)带继电器工作的:进入报警设置选项,设置三个参数:①报警模式:选择高位报警、低位报警或者关闭。
②报警值:高位报警:泥位高于报警值时报警低位报警:泥位低于报警值时报警③回差值:回差值是为了防止测量误差引起在报警点附近报警开关反复跳动。
高位报警状态:泥位低于(报警值-回差值)时解除报警低位报警状态:泥位高于(报警值+回差值)时解除报警(5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。
(6)建议：超声波泥位计在与电动机、变频器、PLC等有干扰的设备连接时，中间最好加上隔离器。
前言在使用本产品前，请详细阅读本说明书，并保存以供参考。
➢在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。
➢请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门或地区客服中心。
➢由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
➢当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。
➢此说明书解释权归本公司所有，说明书更新或修改不另行通知。
目录Contents02 产品快速安装指南泥位计快速设置03 按键说明04 产品概述测量原理产品特点05 技术参数06 安装注意事项07 变送器安装08 传感器安装09 电气连接10 调试（测量模式）11 调试（设置模式）15 通信协议18 附录产品快速安装指南安装变送器安装：参照说明书（第7页）中变送器的安装示图及安装方式安装。
传感器安装：参照说明书（第8页）中传感器安装示图及安装方式安装。
接线：参照说明书（第9页）电气连接图，如下图泥位计快速设置◆此仪表基础设置方法参照（第12页）测量模式详解,进入测量菜单--→量程设定菜单以及探头到池底的距离设定菜单。
◆1、将传感器根据现场情况进行安装，进入菜单后按要求进行实际量程设定。
◆2、进入探头到池底菜单，将实际的高度输入即可。
◆3、系统自动计算参数，并可以进行液位测量。
按键说明按键说明ENTER （菜单键）1.实现进入和退出设置状态的功能。
2.通过该键可以实现从上级菜单进入下级菜单功能。
3.当在参数修改完成后，按该键可以实现对修改参数的存储，并返回上级菜单。
当在标定操作中，该键可以完成定标流程。
UP （循环加键）1.该键可以对光标处的参数进行循环加的修改。
2.当光标停留在参数项目上时，该键可以实现参数项之间的切换。
3.进行数字输入时作为增加数字使用4.快速查看继电器状态和设备号NEXT （循环右移键）1.该键可以对参数的位进行选择，将光标移动到需要修改的参数位上。
混凝土超声波检测方法一、前言混凝土是由水泥、砂、碎石、水等原材料混合而成，广泛应用于建筑、桥梁、道路等领域。
然而，由于混凝土的强度、密度等参数受到多种因素的影响，如生产质量、使用年限、环境因素等，因此需要进行检测，以保证混凝土的质量和安全性。
其中，超声波检测是一种常用的非破坏性检测方法，本文将详细介绍混凝土超声波检测方法。
二、混凝土超声波检测原理混凝土超声波检测是利用超声波在混凝土中传播的速度、衰减等特性，通过测量超声波在混凝土中传播的时间、强度等参数，来判断混凝土的质量和缺陷情况。
具体而言，混凝土超声波检测原理如下：超声波在混凝土中传播的速度与混凝土的密度、弹性模量等参数有关系；混凝土中的缺陷（如空洞、裂缝等）会对超声波的传播产生影响，从而改变超声波的速度、衰减等特性；通过测量超声波的传播速度、衰减等参数，可以推断混凝土的密度、弹性模量、缺陷情况等。
三、混凝土超声波检测设备混凝土超声波检测设备包括超声波发生器、超声波接收器、探头等组成。
其中，超声波发生器用于产生超声波信号，超声波接收器用于接收超声波信号，探头则用于将超声波信号发送到混凝土内部，并接收反射回来的信号。
超声波检测设备的选择应根据检测要求和混凝土结构的特点来确定，常用的超声波检测设备有以下几种：1. 手持式超声波检测仪：适用于小型混凝土结构的检测，如柱子、梁等；2. 台式超声波检测仪：适用于大型混凝土结构的检测，如桥梁、隧道等；3. 自动化超声波检测系统：适用于大规模混凝土结构的检测，如水坝、核电站等。
四、混凝土超声波检测方法混凝土超声波检测方法包括以下几个步骤：1. 准备工作：确定检测区域、选择适当的探头、调整超声波检测设备等；2. 混凝土表面处理：清洁混凝土表面，去除杂物、灰尘等，以保证探头与混凝土表面的紧密接触；3. 确定探头位置：根据混凝土结构的特点，确定探头的位置和方向，使其能够覆盖整个检测区域；4. 发送超声波信号：将超声波信号发送到混凝土内部，记录超声波传播时间和强度等参数；5. 分析超声波信号：根据超声波信号的传播时间、强度等参数，分析混凝土的密度、弹性模量、缺陷情况等；6. 判断混凝土质量：根据分析结果，判断混凝土的质量和缺陷情况，如是否存在空洞、裂缝等。
